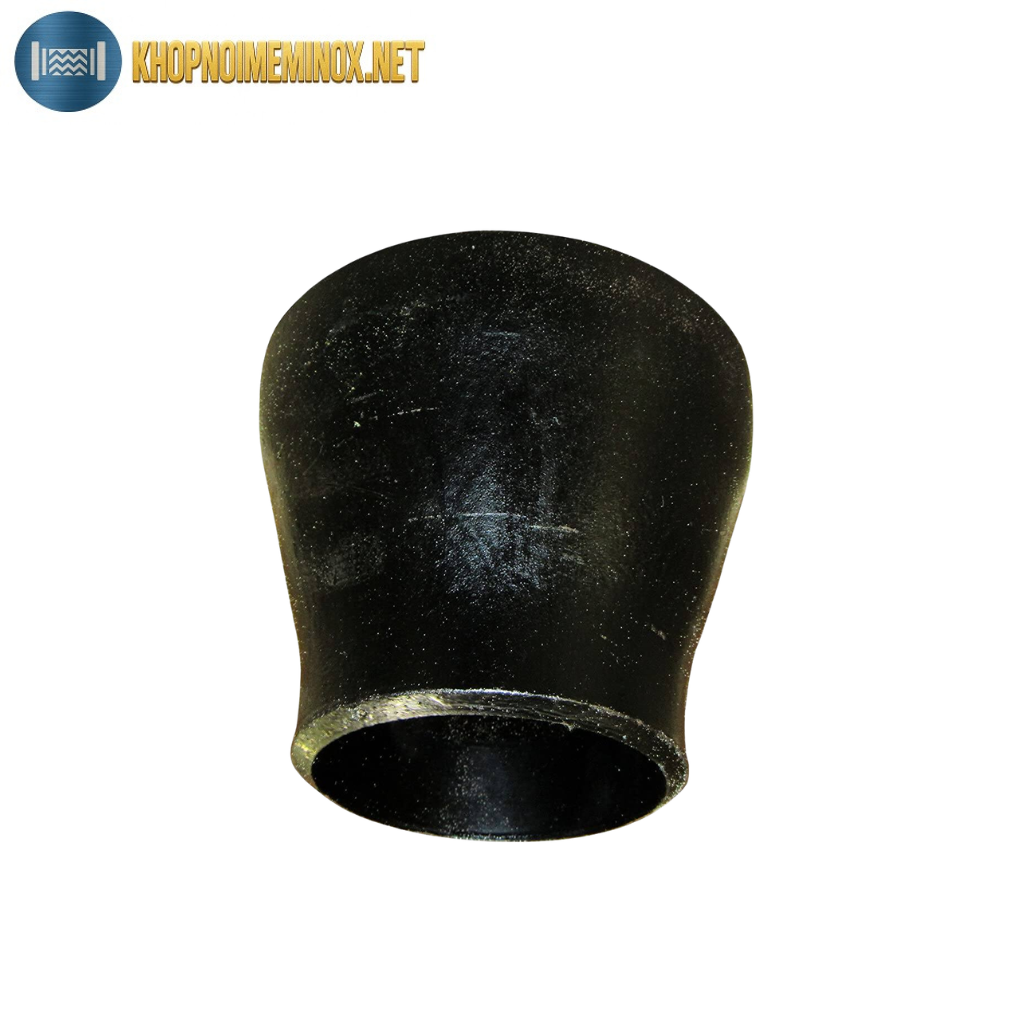

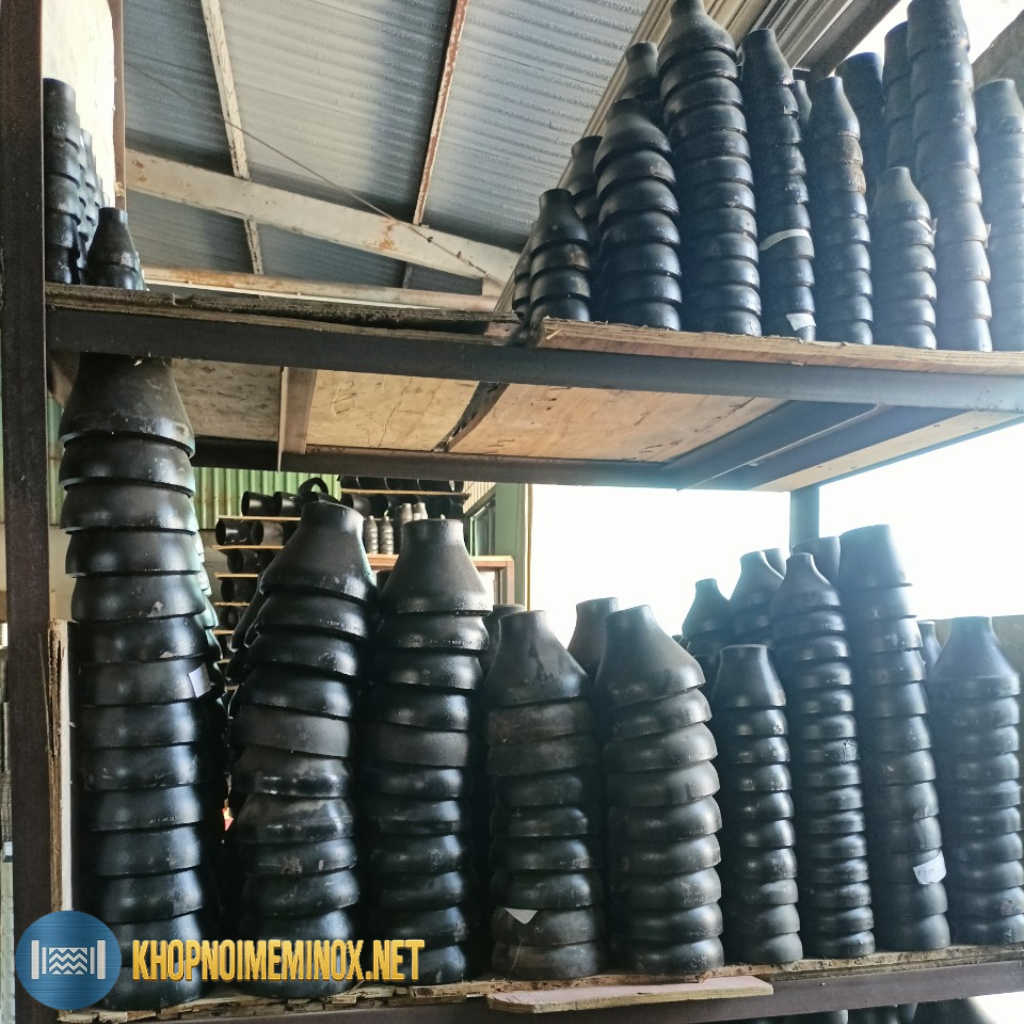

Giới thiệu sản phẩm côn thu thép 90 60
Côn thu thép 90 60 là phụ kiện dùng để chuyển đổi đường kính ống từ Ø90mm xuống Ø60mm theo dạng đồng tâm. Đây là một trong những chi tiết cơ bản nhưng rất quan trọng trong hệ thống phụ kiện ống thép giúp đảm bảo sự thay đổi tiết diện dòng chảy diễn ra ổn định, hạn chế rung động và bảo vệ thiết bị vận hành phía sau.
Trong thực tế thi công, việc giảm kích thước đường ống từ 90 xuống 60 thường xuất hiện ở các hệ thống phân nhánh nhỏ, cấp nước phụ trợ, hệ thống khí nén hoặc kết nối vào thiết bị có đầu chờ nhỏ hơn. Nếu không sử dụng côn thu đúng tiêu chuẩn, dòng chảy có thể bị nhiễu loạn và gây giảm hiệu suất hệ thống.
Cấu tạo & vật liệu
Cấu tạo chi tiết
Côn thu thép 90 60 gồm:
- Đầu lớn Ø90mm
- Đầu nhỏ Ø60mm
- Thân côn dạng hình nón đồng tâm
Thiết kế đồng tâm giúp hai đầu ống nằm trên cùng một trục thẳng, phù hợp cho đường ống đứng hoặc tuyến ống không yêu cầu giữ cao độ đáy.
Vật liệu sản xuất
Côn thu thép 90 60 thường được chế tạo từ:
- Thép carbon ASTM A234 WPB
- Thép CT3
- Thép đen công nghiệp
- Thép mạ kẽm nhúng nóng
Độ dày thành ống phổ biến:
- SCH20
- SCH40
- SCH80
Đối với hệ thống nước thông thường có thể dùng SCH20 hoặc SCH40. Nếu áp suất cao hoặc nhiệt độ lớn nên chọn SCH80 để tăng độ an toàn.
Nguyên lý hoạt động
Khi lưu chất di chuyển từ ống Ø90mm sang Ø60mm, tiết diện dòng chảy giảm gần 55%. Nếu thay đổi tiết diện đột ngột, vận tốc dòng chảy tăng nhanh và có thể gây rung động.
Côn thu thép 90 60 giúp:
- Giảm tiết diện theo hình nón từ từ
- Ổn định áp suất
- Hạn chế xung áp
- Bảo vệ thiết bị cuối tuyến
Thiết kế đồng tâm đảm bảo dòng chảy cân bằng quanh trục ống, giảm mài mòn cục bộ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Côn thu thép 90 60 |
| Kiểu thu | Đồng tâm |
| Đường kính lớn | Ø90mm |
| Đường kính nhỏ | Ø60mm |
| Kiểu kết nối | Hàn đối đầu |
| Vật liệu | Thép carbon |
| Tiêu chuẩn | ASTM A234, ANSI B16.9 |
| Độ dày | SCH20 – SCH80 |
| Áp suất làm việc | PN10 – PN25 |
| Nhiệt độ làm việc | -10°C đến 400°C |
| Bề mặt | Thép đen / mạ kẽm |
| Môi trường | Nước, hơi, dầu, khí |
Ưu điểm và nhược điểm
Ưu điểm
Chuyển đổi kích thước êm ái
Giảm rung động và hạn chế xung áp.
Độ bền cơ học cao
Thép carbon chịu lực tốt trong môi trường công nghiệp.
Chi phí hợp lý
Kinh tế hơn inox nhưng vẫn đảm bảo hiệu quả sử dụng.
Kết nối chắc chắn
Hàn đối đầu đảm bảo độ kín và chịu áp lực tốt.
Nhược điểm
Dễ bị ăn mòn nếu không bảo vệ bề mặt
Cần sơn chống gỉ hoặc mạ kẽm nếu lắp đặt ngoài trời.
Trọng lượng lớn hơn phụ kiện mỏng
Cần hệ treo ống phù hợp.
So sánh côn thu đồng tâm và lệch tâm
| Tiêu chí | Đồng tâm | Lệch tâm |
|---|---|---|
| Trục ống | Thẳng hàng | Lệch một phía |
| Phù hợp | Ống đứng | Ống ngang |
| Hạn chế bẫy khí | Trung bình | Tốt |
| Ứng dụng hệ hút bơm | Không tối ưu | Tối ưu |
Côn thu thép 90 60 dạng đồng tâm phù hợp cho tuyến ống đứng hoặc các hệ thống không yêu cầu giữ cao độ đáy.
Ứng dụng thực tế
Côn thu thép 90 60 thường được sử dụng trong:
- Hệ thống cấp nước dân dụng và công nghiệp
- Hệ thống khí nén
- Hệ thống PCCC
- Nhà máy chế biến thực phẩm
- Công trình cơ điện M&E
Trong nhóm phụ kiện thép hàn, côn thu thép thường kết hợp với co hàn, tê hàn và mặt bích để tạo thành hệ thống ống hoàn chỉnh, đảm bảo độ kín và tuổi thọ lâu dài.
Lưu ý khi chọn lựa & lắp đặt
Khi chọn mua
- Xác định chính xác kích thước Ø90 xuống Ø60
- Chọn độ dày SCH theo áp suất làm việc
- Kiểm tra tiêu chuẩn sản xuất
Khi lắp đặt
- Căn chỉnh đồng trục trước khi hàn
- Làm sạch mép hàn
- Thử áp lực toàn hệ thống
Khi vận hành
- Kiểm tra mối hàn định kỳ
- Sơn chống gỉ nếu môi trường ẩm
- Theo dõi rung động bất thường
