Giới thiệu sản phẩm

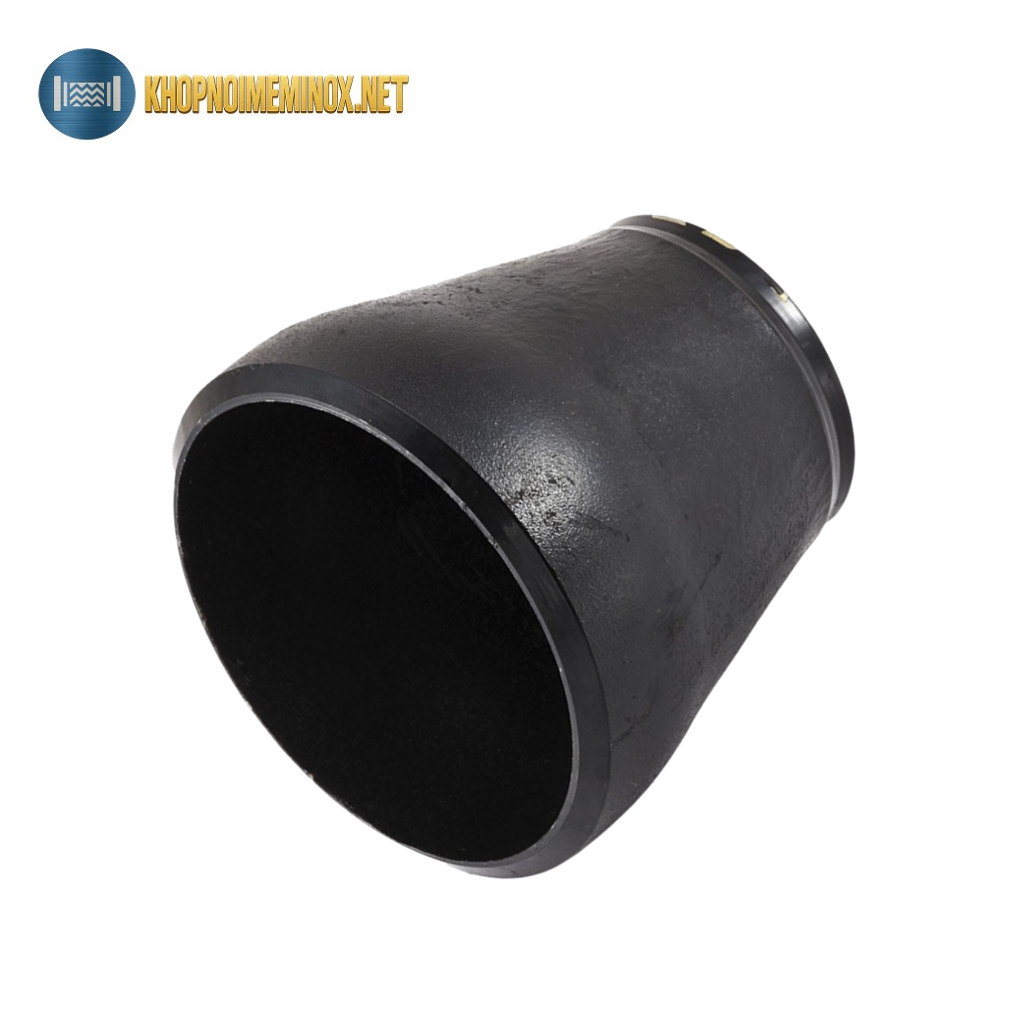

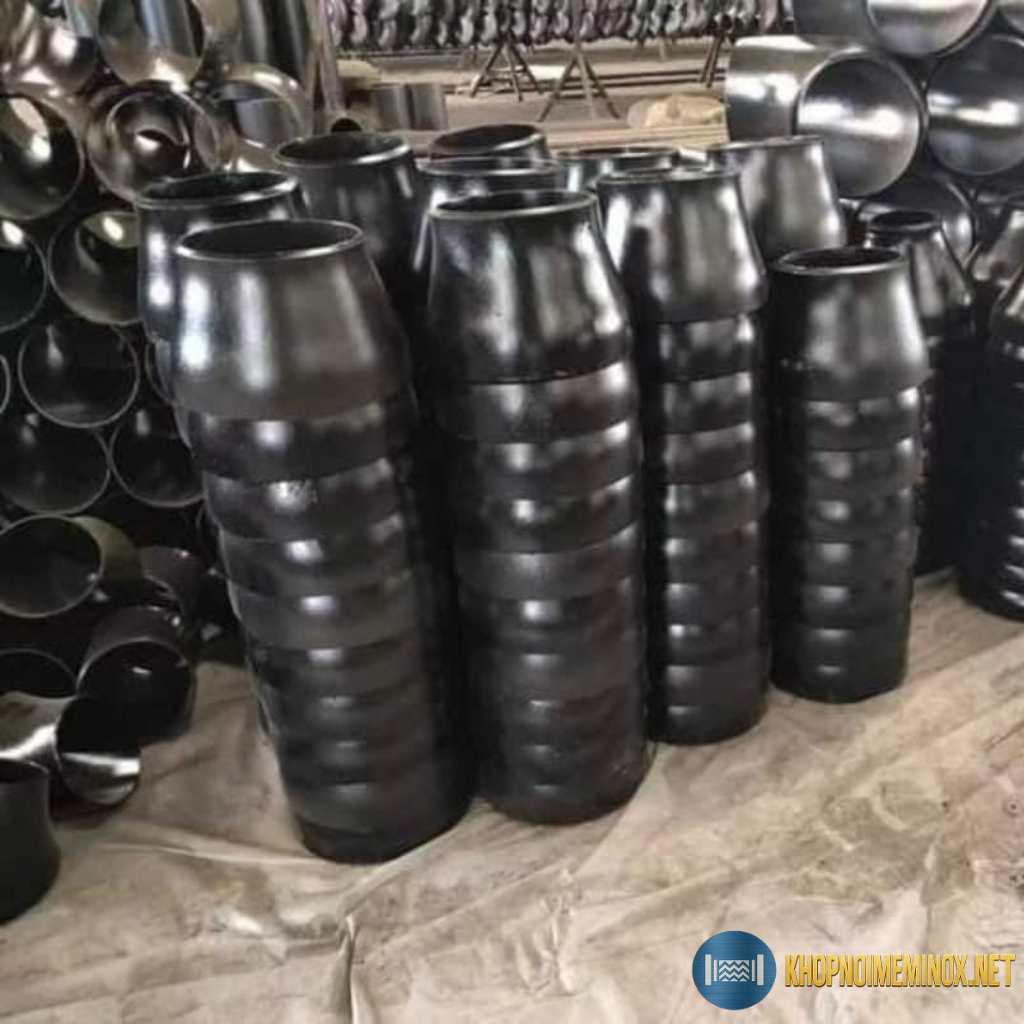

Côn thu thép 140-90 là phụ kiện dùng để chuyển đổi đường kính ống từ Ø140mm xuống Ø90mm theo dạng đồng tâm. Đây là chi tiết quan trọng trong hệ thống phụ kiện ống thép giúp đảm bảo quá trình thay đổi tiết diện dòng chảy diễn ra ổn định, hạn chế xung áp và bảo vệ thiết bị.
Trong thực tế thi công công nghiệp, việc giảm kích thước đường ống thường xuất hiện khi phân nhánh hệ thống, giảm lưu lượng hoặc kết nối vào thiết bị có đầu chờ nhỏ hơn. Nếu thay đổi tiết diện đột ngột bằng phương pháp không đúng kỹ thuật, hệ thống có thể phát sinh rung động, tăng áp cục bộ và giảm tuổi thọ đường ống. Côn thu thép 140-90 là giải pháp tiêu chuẩn để xử lý vấn đề này.
Cấu tạo & vật liệu
Cấu tạo chi tiết
Côn thu thép 140-90 gồm:
- Đầu lớn Ø140mm
- Đầu nhỏ Ø90mm
- Phần thân côn chuyển tiếp dạng đồng tâm
Thiết kế đồng tâm giúp hai đầu ống nằm trên cùng một trục thẳng, đảm bảo dòng chảy cân bằng hai bên thành ống.
Vật liệu sản xuất
Sản phẩm thường được chế tạo từ:
- Thép carbon ASTM A234 WPB
- Thép CT3
- Thép đen công nghiệp
- Thép mạ kẽm nhúng nóng
Độ dày thành ống phổ biến:
- SCH20
- SCH40
- SCH80
Trong hệ thống áp suất trung bình thường sử dụng SCH20 hoặc SCH40. Trường hợp nhiệt độ cao hoặc áp lực lớn nên chọn SCH80 để đảm bảo an toàn vận hành.
Nguyên lý hoạt động
Khi lưu chất di chuyển từ ống Ø140mm sang Ø90mm, tiết diện dòng chảy giảm đáng kể. Nếu sử dụng phương pháp thu nhỏ đột ngột, dòng chảy sẽ bị nhiễu loạn, tạo áp lực dội ngược và rung động.
Côn thu thép 140-90 giúp:
- Giảm tiết diện từ từ theo hình nón
- Ổn định áp suất
- Hạn chế rung động
- Bảo vệ bơm và van
Thiết kế đồng tâm đặc biệt phù hợp với hệ thống ống đứng hoặc hệ thống không yêu cầu giữ cao độ đáy ống.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Côn thu thép 140-90 |
| Kiểu thu | Đồng tâm |
| Đường kính lớn | Ø140mm |
| Đường kính nhỏ | Ø90mm |
| Kiểu kết nối | Hàn đối đầu |
| Vật liệu | Thép carbon |
| Tiêu chuẩn sản xuất | ASTM A234, ANSI B16.9 |
| Độ dày | SCH20 – SCH80 |
| Áp suất làm việc | PN10 – PN25 |
| Nhiệt độ làm việc | -10°C đến 400°C |
| Bề mặt | Thép đen / mạ kẽm |
| Ứng dụng | Nước, hơi, dầu, khí |
Ưu điểm và nhược điểm
Ưu điểm
Chuyển đổi tiết diện ổn định
Thiết kế dạng côn giúp dòng chảy không bị xung áp đột ngột.
Độ bền cao
Thép carbon chịu lực và chịu va đập tốt trong môi trường công nghiệp.
Chi phí hợp lý
Giá thành thấp hơn inox nhưng vẫn đảm bảo hiệu quả kỹ thuật.
Kết nối chắc chắn
Hàn đối đầu tạo mối ghép kín và chịu áp lực tốt.
Nhược điểm
Nguy cơ ăn mòn nếu không xử lý bề mặt
Nên sơn chống gỉ hoặc mạ kẽm khi lắp ngoài trời.
Trọng lượng tương đối lớn
Cần tính toán hệ treo ống phù hợp.
So sánh côn thu đồng tâm và lệch
| Tiêu chí | Đồng tâm | Lệch tâm |
|---|---|---|
| Trục ống | Thẳng hàng | Lệch một phía |
| Phù hợp | Ống đứng | Ống ngang |
| Nguy cơ bẫy khí | Trung bình | Thấp |
| Ứng dụng | Chung | Hệ hút bơm |
Côn thu thép 140-90 dạng đồng tâm phù hợp cho đường ống đứng hoặc các hệ thống không yêu cầu giữ mặt đáy ống cố định.
Ứng dụng thực tế
Côn thu thép 140-90 được sử dụng trong:
- Hệ thống cấp nước công nghiệp
- Hệ thống phòng cháy chữa cháy
- Đường ống hơi nóng
- Nhà máy nhiệt điện
- Nhà máy xi măng
- Công trình cơ điện M&E
Trong nhóm phụ kiện thép hàn, côn thu thép thường kết hợp cùng co hàn, tê hàn và mặt bích để tạo thành hệ thống đường ống hoàn chỉnh, đảm bảo độ kín và tuổi thọ lâu dài.
Lưu ý khi chọn lựa & lắp đặt
Khi chọn mua
- Kiểm tra đúng kích thước Ø140 xuống Ø90
- Xác định độ dày SCH theo áp suất làm việc
- Kiểm tra tiêu chuẩn sản xuất
Khi lắp đặt
- Căn chỉnh đồng trục trước khi hàn
- Làm sạch mép hàn
- Thử áp lực toàn hệ thống
Khi vận hành
- Kiểm tra mối hàn định kỳ
- Sơn chống gỉ lại nếu môi trường ẩm
- Theo dõi rung động bất thường
