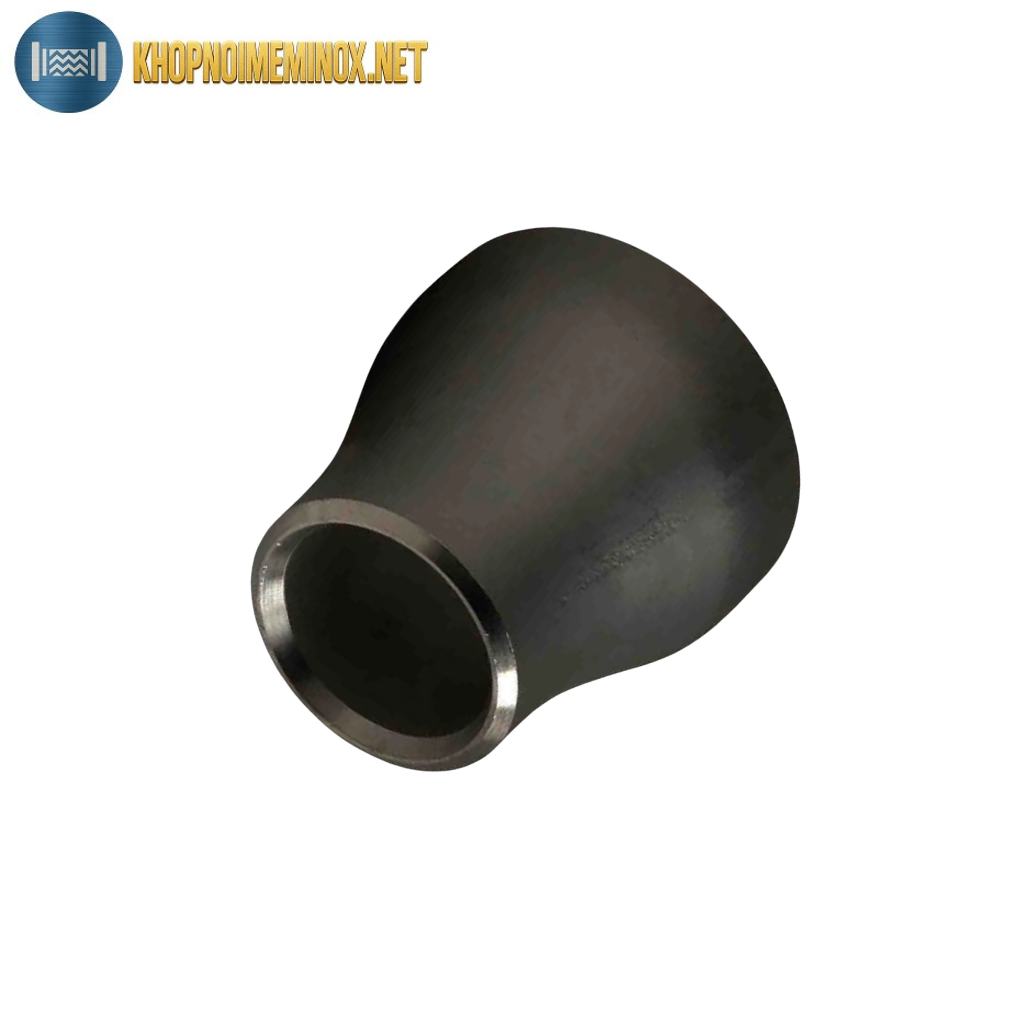

Giới thiệu sản phẩm côn thu thép 200-90
Côn thu thép 200-90 là phụ kiện dùng để chuyển đổi đường kính ống từ Ø200mm xuống Ø90mm theo dạng đồng tâm. Đây là một trong những chi tiết quan trọng trong hệ thống phụ kiện ống thép giúp đảm bảo sự thay đổi tiết diện dòng chảy diễn ra an toàn, hạn chế rung lắc và bảo vệ thiết bị vận hành.
Việc giảm kích thước từ Ø200 xuống Ø90 là mức thu lớn, thường xuất hiện trong các hệ thống công nghiệp có lưu lượng cao cần phân nhánh hoặc giảm công suất ở đoạn cuối tuyến ống. Nếu không sử dụng côn thu đúng kỹ thuật, dòng chảy có thể bị nhiễu loạn mạnh, tạo xung áp và làm giảm tuổi thọ của bơm, van hoặc thiết bị đầu cuối.
Cấu tạo & vật liệu
Cấu tạo chi tiết
Côn thu thép 200-90 gồm:
- Đầu lớn Ø200mm
- Đầu nhỏ Ø90mm
- Phần thân hình nón đồng tâm
Thiết kế đồng tâm giúp hai đầu ống nằm trên cùng một trục thẳng, đảm bảo lực tác động được phân bố đều quanh thành ống khi lưu chất đi qua.
Vật liệu sản xuất
Sản phẩm thường được chế tạo từ:
- Thép carbon ASTM A234 WPB
- Thép CT3
- Thép đen công nghiệp
- Thép mạ kẽm nhúng nóng
Độ dày thành ống theo tiêu chuẩn:
- SCH20
- SCH40
- SCH80
Với kích thước Ø200, trong hệ thống áp lực cao nên ưu tiên SCH40 hoặc SCH80 để đảm bảo độ bền cơ học và an toàn lâu dài.
Nguyên lý hoạt động
Khi lưu chất di chuyển từ ống Ø200mm sang Ø90mm, tiết diện giảm hơn 75%. Điều này làm tăng vận tốc dòng chảy và có thể tạo áp lực lớn nếu thay đổi đột ngột.
Côn thu thép 200-90 giúp:
- Chuyển tiếp tiết diện từ từ theo hình nón
- Ổn định lưu lượng
- Hạn chế xung áp và rung động
- Giảm mài mòn cục bộ
Thiết kế đồng tâm đảm bảo dòng chảy được cân bằng quanh trục, phù hợp cho tuyến ống đứng hoặc hệ thống không yêu cầu giữ cao độ đáy.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Côn thu thép 200-90 |
| Kiểu thu | Đồng tâm |
| Đường kính lớn | Ø200mm |
| Đường kính nhỏ | Ø90mm |
| Kiểu kết nối | Hàn đối đầu |
| Vật liệu | Thép carbon |
| Tiêu chuẩn | ASTM A234, ANSI B16.9 |
| Độ dày | SCH20 – SCH80 |
| Áp suất làm việc | PN10 – PN25 |
| Nhiệt độ làm việc | -10°C đến 400°C |
| Bề mặt | Thép đen / mạ kẽm |
| Ứng dụng | Nước, hơi, dầu, khí |
Ưu điểm và nhược điểm
Ưu điểm
Chuyển đổi kích thước an toàn
Giảm rung động và bảo vệ hệ thống.
Độ bền cao
Thép carbon chịu lực tốt trong môi trường công nghiệp nặng.
Chi phí hợp lý
Kinh tế hơn inox cùng kích thước.
Mối hàn kín chắc chắn
Kết nối hàn đối đầu chịu áp lực tốt và đảm bảo độ kín cao.
Nhược điểm
Dễ ăn mòn nếu không xử lý bề mặt
Cần sơn chống gỉ hoặc mạ kẽm khi lắp đặt ngoài trời.
Khối lượng lớn
Cần hệ treo ống chắc chắn do kích thước lớn.
So sánh côn thu đồng tâm và lệch tâm
| Tiêu chí | Đồng tâm | Lệch tâm |
|---|---|---|
| Trục ống | Thẳng hàng | Lệch một phía |
| Phù hợp | Ống đứng | Ống ngang |
| Hạn chế bẫy khí | Trung bình | Tốt |
| Ứng dụng hệ hút bơm | Không tối ưu | Tối ưu |
Côn thu thép 200-90 dạng đồng tâm phù hợp cho hệ thống ống đứng hoặc tuyến ống không yêu cầu giữ cao độ đáy.
Ứng dụng thực tế
Côn thu thép 200-90 thường được sử dụng trong:
- Hệ thống cấp nước công nghiệp quy mô lớn
- Hệ thống PCCC lưu lượng cao
- Nhà máy nhiệt điện
- Nhà máy xi măng
- Hệ thống xử lý nước thải
- Công trình cơ điện M&E
Trong nhóm phụ kiện thép hàn, côn thu thép thường kết hợp với co hàn, tê hàn và mặt bích để tạo thành hệ thống ống hoàn chỉnh, đảm bảo độ kín và độ bền lâu dài.
Lưu ý khi chọn lựa & lắp đặt
Khi chọn mua
- Xác định chính xác kích thước Ø200 xuống Ø90
- Lựa chọn độ dày SCH theo áp suất
- Kiểm tra tiêu chuẩn sản xuất
Khi lắp đặt
- Căn chỉnh đồng trục trước khi hàn
- Làm sạch mép hàn
- Thử áp lực toàn hệ thống
Khi vận hành
- Kiểm tra mối hàn định kỳ
- Sơn chống gỉ lại nếu môi trường ẩm
- Theo dõi rung động bất thường
Câu hỏi thường gặp
Liên hệ / Mua hàng
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline / Zalo: 0969 165 386
📍 Hà Nội: Số 46, đường Liên Mạc, Bắc Từ Liêm
📍 Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12

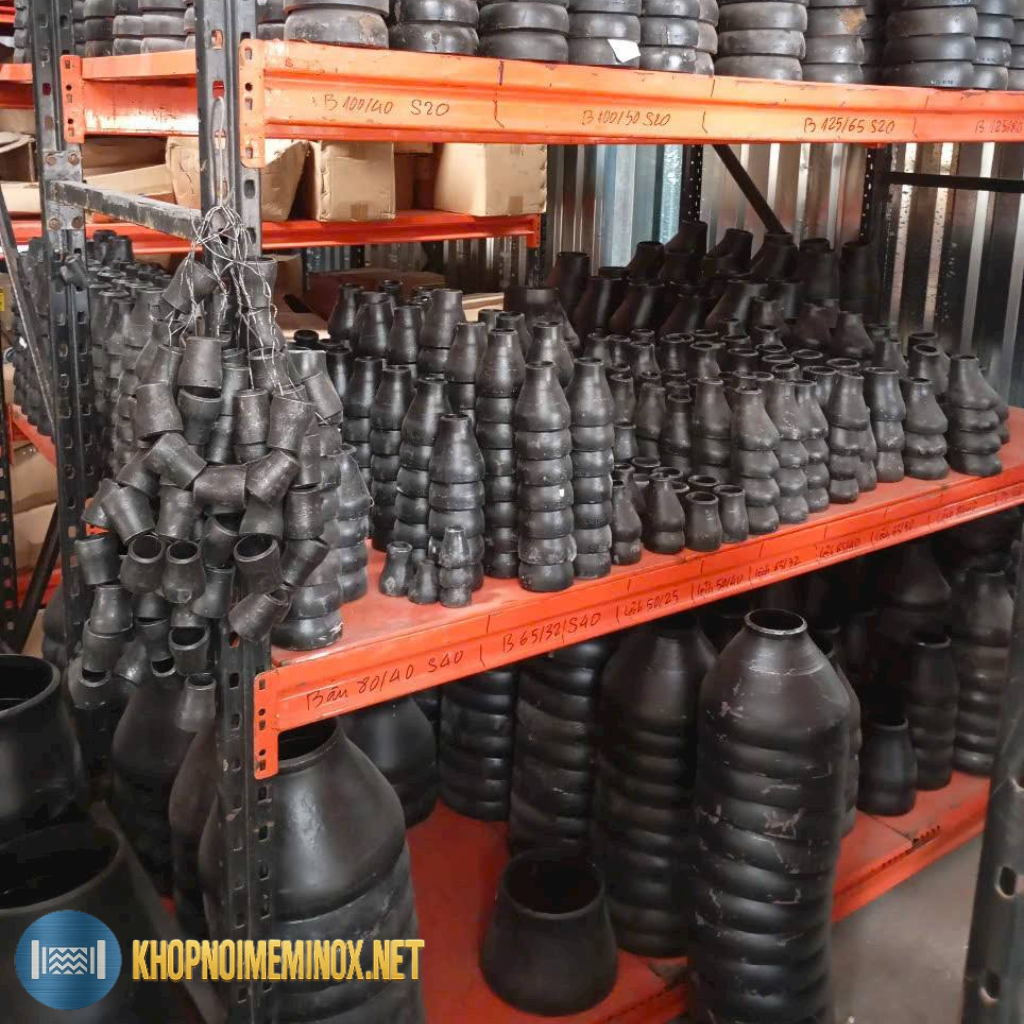

Hàng sẵn kho số lượng lớn, hỗ trợ tư vấn kỹ thuật chi tiết và giao hàng nhanh toàn quốc.
