Côn thu thép lệch tâm hàn

Giới thiệu sản phẩm côn thu thép lệch tâm hàn

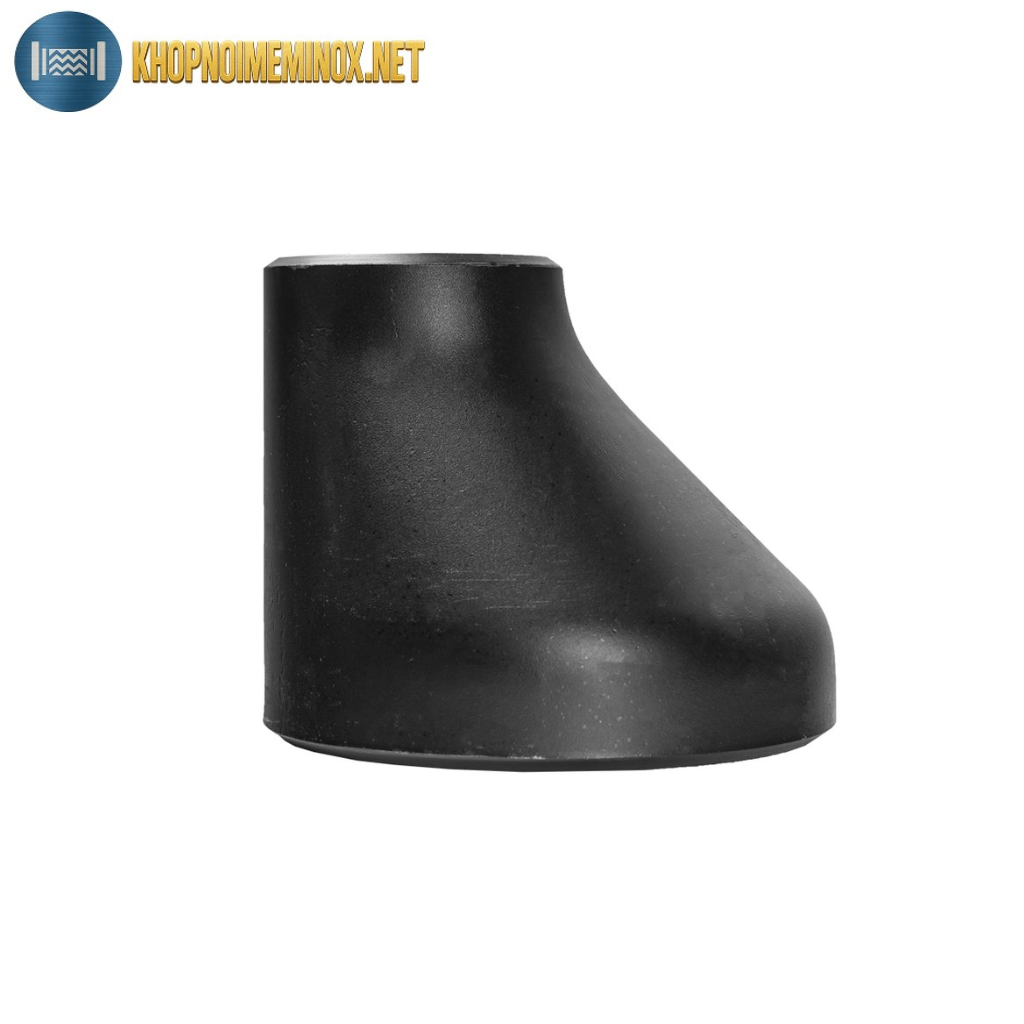

Côn thu thép lệch tâm hàn là phụ kiện dùng để giảm đường kính ống theo thiết kế lệch tâm, trong đó hai đầu ống không cùng trục mà một cạnh được giữ thẳng hàng. Sản phẩm được kết nối bằng phương pháp hàn đối đầu, tạo thành mối nối liền khối và chịu áp lực cao.

Trong hệ thống phụ kiện ống thép, côn thu lệch tâm đóng vai trò đặc biệt quan trọng tại các tuyến ống ngang hoặc khu vực hút bơm. Thiết kế lệch tâm giúp tránh hiện tượng bẫy khí hoặc tích tụ cặn lắng, từ đó đảm bảo dòng chảy ổn định và tăng tuổi thọ thiết bị.

Cấu tạo & vật liệu

Cấu tạo chi tiết

Côn thu thép lệch tâm hàn gồm:

• Đầu lớn kết nối với ống chính
• Đầu nhỏ kết nối với ống phụ hoặc thiết bị
• Thân côn lệch trục
• Mép vát tiêu chuẩn để hàn đối đầu

Khác với loại đồng tâm, phần đáy hoặc đỉnh của côn lệch tâm sẽ giữ thẳng theo một mặt phẳng, giúp duy trì cao độ đáy ống trong hệ thống nằm ngang.

Vật liệu sản xuất

Sản phẩm thường được chế tạo từ:

• Thép carbon ASTM A234 WPB
• Thép CT3
• Thép đen công nghiệp
• Thép mạ kẽm nhúng nóng

Độ dày phổ biến:

• SCH20
• SCH40
• SCH80

Trong môi trường áp lực cao, hệ thống hơi nóng hoặc dầu khí, nên ưu tiên SCH40 hoặc SCH80 để đảm bảo độ an toàn lâu dài.

Nguyên lý hoạt động

Khi lưu chất đi từ ống lớn sang ống nhỏ, tiết diện giảm làm tăng vận tốc dòng chảy. Nếu dùng côn thu đồng tâm trong tuyến ống ngang, có thể tạo khoảng trống phía trên, dẫn đến tích tụ khí hoặc cặn.

Côn thu thép lệch tâm hàn hoạt động theo nguyên lý:

• Giảm tiết diện từ từ theo hình nón lệch
• Giữ cao độ đáy hoặc đỉnh ống ổn định
• Hạn chế bẫy khí
• Giảm rung động và xung áp

Thiết kế này đặc biệt phù hợp tại đầu hút bơm, nơi yêu cầu dòng chảy liên tục và không có bọt khí.

Thông số kỹ thuật

Ưu điểm và nhược điểm

Ưu điểm

Hạn chế bẫy khí hiệu quả

Giữ đáy ống thẳng hàng, tránh tích tụ không khí.

Phù hợp đầu hút bơm

Đảm bảo lưu lượng ổn định và giảm nguy cơ cavitation.

Độ kín cao

Hàn đối đầu tạo mối nối chắc chắn và chịu áp lực tốt.

Tuổi thọ cao

Khi được sơn hoặc mạ kẽm đúng cách, sản phẩm có thể sử dụng nhiều năm.

Nhược điểm

Yêu cầu lắp đặt chính xác

Cần xác định đúng hướng lắp (Flat Top hoặc Flat Bottom).

Không linh hoạt tháo lắp

Sau khi hàn cố định, việc thay thế cần cắt bỏ.

So sánh côn thu đồng tâm và lệch tâm

Côn thu thép lệch tâm hàn là lựa chọn tối ưu trong các hệ thống nằm ngang hoặc tại đầu hút bơm.

Ứng dụng thực tế

Côn thu thép lệch tâm hàn được sử dụng trong:

• Hệ thống bơm nước công nghiệp
• Hệ thống PCCC
• Nhà máy xử lý nước thải
• Nhà máy nhiệt điện
• Hệ thống khí nén
• Công trình cơ điện M&E

Trong nhóm phụ kiện thép hàn, côn thu lệch tâm là phụ kiện quan trọng giúp đảm bảo hiệu quả vận hành và độ an toàn lâu dài của hệ thống đường ống.

Lưu ý khi chọn lựa & lắp đặt

Khi chọn mua

• Xác định đúng kích thước cần thu
• Chọn độ dày SCH theo áp suất
• Kiểm tra tiêu chuẩn sản xuất

Khi lắp đặt

• Xác định đúng hướng lắp (giữ đáy hay giữ đỉnh)
• Căn chỉnh chính xác trước khi hàn
• Thực hiện hàn đúng quy trình kỹ thuật
• Thử áp lực sau khi hoàn thiện

Khi vận hành

• Kiểm tra định kỳ mối hàn
• Sơn chống gỉ nếu môi trường ẩm
• Theo dõi rung động và áp suất hệ thống
