Giới thiệu về đai treo ống inox 90
Đai treo ống inox 90 là phụ kiện chuyên dùng để cố định và treo ống có đường kính ngoài khoảng 90mm (tương đương DN80) lên trần bê tông, dầm thép hoặc hệ khung kết cấu. Đây là kích thước thường xuất hiện trong hệ thống cấp nước chính, PCCC trục đứng, đường ống công nghiệp và khí nén cỡ trung.
Với đặc điểm đường kính lớn và tải trọng cao hơn so với DN nhỏ, đai treo inox 90 yêu cầu độ dày và kết cấu chắc chắn để đảm bảo an toàn khi vận hành lâu dài.
Khi lắp đặt theo bộ treo hoàn chỉnh, đai phi 90 thường kết hợp với ty ren lớn và bulong inox để đảm bảo độ chắc chắn và độ an toàn tối đa cho tuyến ống DN80.

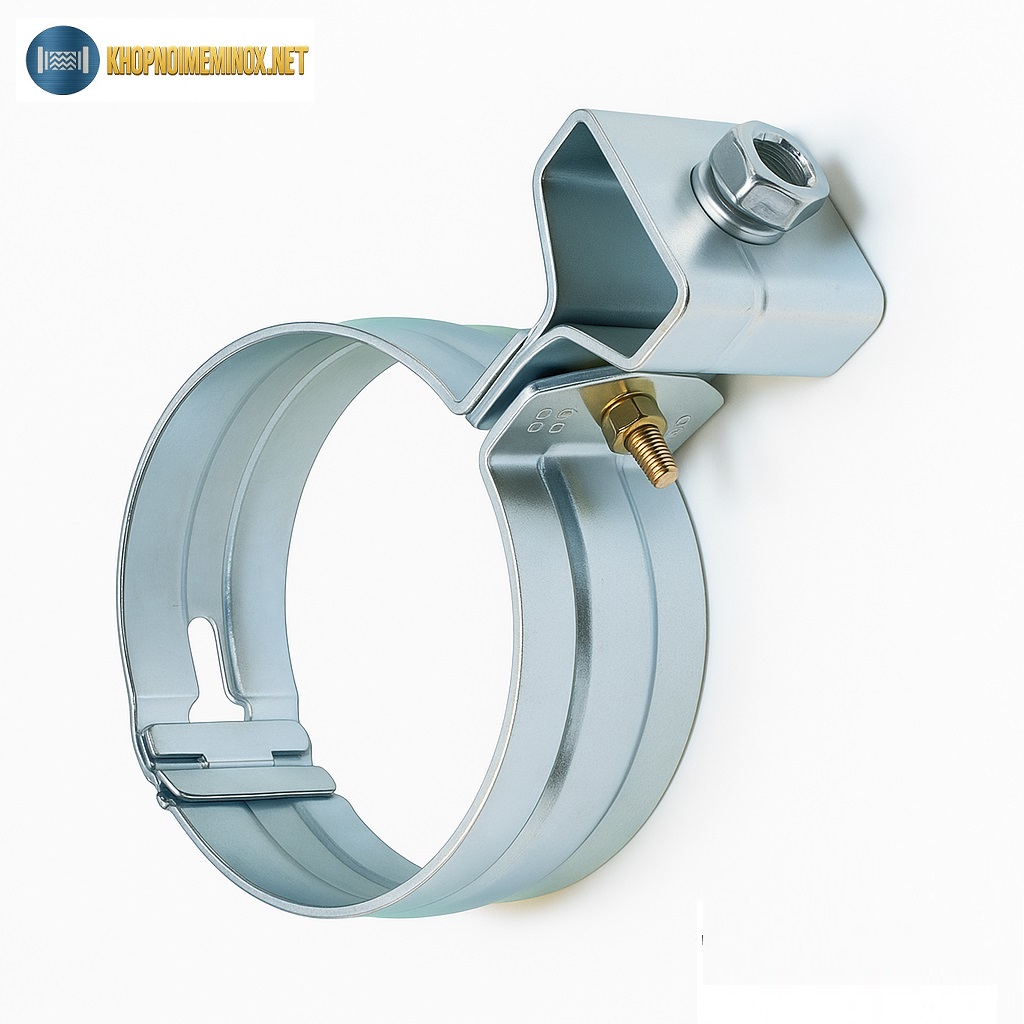

Đai treo ống inox phi 90 được thiết kế dạng vòng tròn ôm sát thân ống DN80. Khi lắp đặt, sản phẩm thường kết hợp cùng ty ren M12 – M16, tắc kê nở và bu lông siết để tạo thành bộ treo hoàn chỉnh.
Vai trò chính của đai treo inox 90:
- Cố định tuyến ống DN80 trên cao
- Phân bổ tải trọng đều dọc tuyến ống
- Hạn chế rung lắc khi có áp lực lớn
- Tăng độ an toàn cho hệ thống
Đối với hệ thống PCCC và cấp nước trục chính, việc sử dụng đai treo inox chất lượng cao giúp giảm nguy cơ xô lệch hoặc sụt võng đường ống.
Cấu tạo & vật liệu
Thân đai
Thân đai được dập và uốn theo đúng đường kính 90mm, đảm bảo ôm sát ống mà không làm biến dạng bề mặt. Có thể là dạng 1 mảnh hoặc 2 nửa ghép siết bu lông.
Tai treo
Tai treo được hàn chắc chắn, có lỗ lắp ty ren M12 hoặc M16 tùy theo yêu cầu tải trọng và tiêu chuẩn thi công.
Bu lông siết
Bu lông inox đồng bộ giúp siết chặt hai đầu đai, đảm bảo ống không bị trượt hoặc rung lắc khi vận hành.
Vật liệu sản xuất
- Inox 201: dùng cho môi trường khô ráo
- Inox 304: phổ biến nhất, chống gỉ tốt cho hệ thống nước và PCCC
- Inox 316: chuyên dùng môi trường hóa chất, ven biển, ăn mòn cao
Nguyên lý hoạt động
Đai treo inox 90 hoạt động theo nguyên lý kẹp – cố định – truyền tải trọng.
Sau khi lắp đặt:
- Đai ôm sát thân ống DN80.
- Tai treo liên kết với ty ren cố định lên trần hoặc dầm thép.
- Tải trọng của ống và môi chất bên trong được phân bổ đều xuống hệ treo.
Thiết kế vòng tròn kín giúp lực được phân bố đồng đều quanh chu vi ống, giảm nguy cơ tập trung lực tại một điểm.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đai treo ống inox 90 |
| Kích thước ống phù hợp | Phi 90mm (DN80) |
| Vật liệu | Inox 201 / 304 / 316 |
| Độ dày thân đai | 2 – 5mm |
| Chiều rộng bản đai | 40 – 60mm |
| Kiểu lắp đặt | Treo ty ren |
| Ty ren phù hợp | M12 – M16 |
| Bu lông siết | Inox đồng bộ |
| Nhiệt độ làm việc | -10°C đến 400°C |
| Môi trường sử dụng | Nước, khí, hơi nhẹ |
| Khả năng chống ăn mòn | Cao |
| Gia công | Dập – hàn – CNC |
| Ứng dụng | Công nghiệp & dân dụng |
Ưu điểm và nhược điểm
Ưu điểm
- Chống gỉ sét tốt trong môi trường ẩm và ngoài trời
- Chịu tải lớn, phù hợp ống DN80
- Lắp đặt nhanh, dễ điều chỉnh
- Thẩm mỹ cao khi đi ống nổi
- Tuổi thọ lâu dài, ít bảo trì
Nhược điểm
- Giá thành cao hơn thép mạ kẽm
- Cần tính toán khoảng cách treo và độ dày phù hợp
So sánh với đai treo thép mạ kẽm
| Tiêu chí | Inox | Thép mạ kẽm |
|---|---|---|
| Độ bền | Cao | Trung bình |
| Chống gỉ | Rất tốt | Phụ thuộc lớp mạ |
| Tuổi thọ | 10 – 20 năm | 3 – 7 năm |
| Thẩm mỹ | Sáng bóng | Dễ xỉn màu |
| Bảo trì | Ít | Nhiều hơn |
Với hệ thống DN80 yêu cầu vận hành lâu dài và môi trường ẩm, inox là lựa chọn tối ưu.
Ứng dụng thực tế theo ngành
Đai treo ống inox phi 90 được sử dụng trong:
- Hệ thống cấp nước chính DN80
- Trục PCCC tòa nhà cao tầng
- Đường ống khí nén công nghiệp
- Nhà máy sản xuất
- Trung tâm thương mại, bệnh viện
- Hệ thống kỹ thuật hạ tầng
Trong các hệ thống có rung động hoặc giãn nở nhiệt, có thể kết hợp thêm khớp nối mềm để giảm truyền rung và bảo vệ tuyến ống.
Để tạo thành bộ treo hoàn chỉnh, đai treo 90 thường kết hợp với ty ren lớn và đai treo ống inox để tăng độ cứng và đảm bảo an toàn tuyệt đối.
Lưu ý khi lựa chọn & lắp đặt
Trước khi lắp đặt
- Xác định đúng kích thước phi 90 (DN80)
- Chọn vật liệu inox phù hợp môi trường
- Tính toán khoảng cách treo theo tải trọng
Trong quá trình lắp đặt
- Siết bu lông vừa đủ lực
- Căn chỉnh ống thẳng hàng
- Đảm bảo ty ren chịu được tải trọng
Sau khi đưa vào sử dụng
- Kiểm tra bu lông siết định kỳ 6 – 12 tháng
- Quan sát dấu hiệu ăn mòn nếu môi trường đặc biệt
- Thay thế khi có biến dạng hoặc lỏng
Câu hỏi thường gặp
