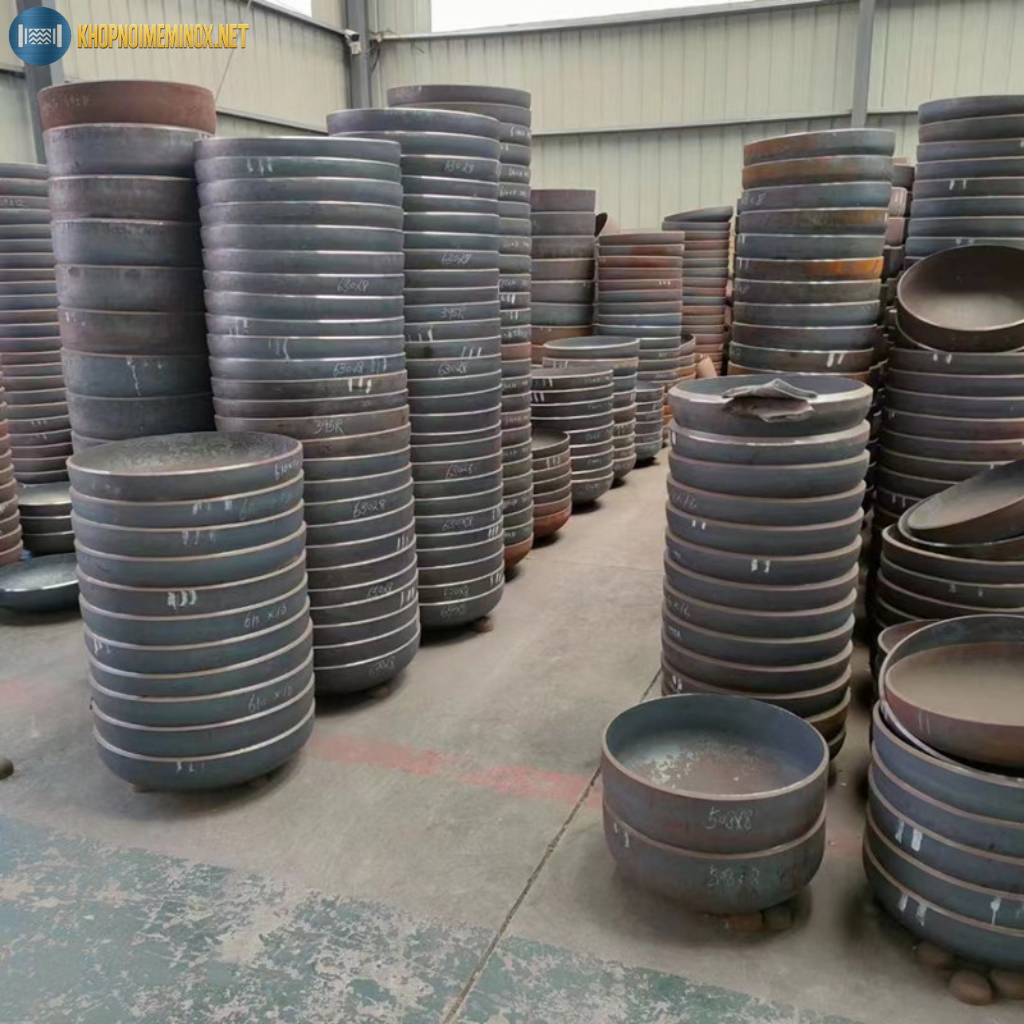

Giới thiệu đầu bịt ống thép DN100
Đầu bịt ống thép DN100 là phụ kiện dùng để bịt kín đầu đường ống có đường kính danh nghĩa 100mm (tương đương 4 inch). Sản phẩm thường được sử dụng trong các hệ thống công nghiệp khi cần kết thúc tuyến ống, chờ mở rộng hoặc thử áp hệ thống.
Đây là một trong những dòng sản phẩm phổ biến thuộc nhóm phụ kiện ống thép công nghiệp, được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, hơi nóng, khí nén và dẫn dầu.
Đầu bịt ống DN100 tuy có cấu tạo đơn giản nhưng đóng vai trò quan trọng trong việc đảm bảo độ kín, an toàn áp lực và tránh rò rỉ tại điểm kết thúc đường ống. Nếu lựa chọn sai tiêu chuẩn độ dày hoặc vật liệu, phụ kiện có thể bị biến dạng hoặc nứt khi chịu áp lực cao.
Cấu tạo và vật liệu

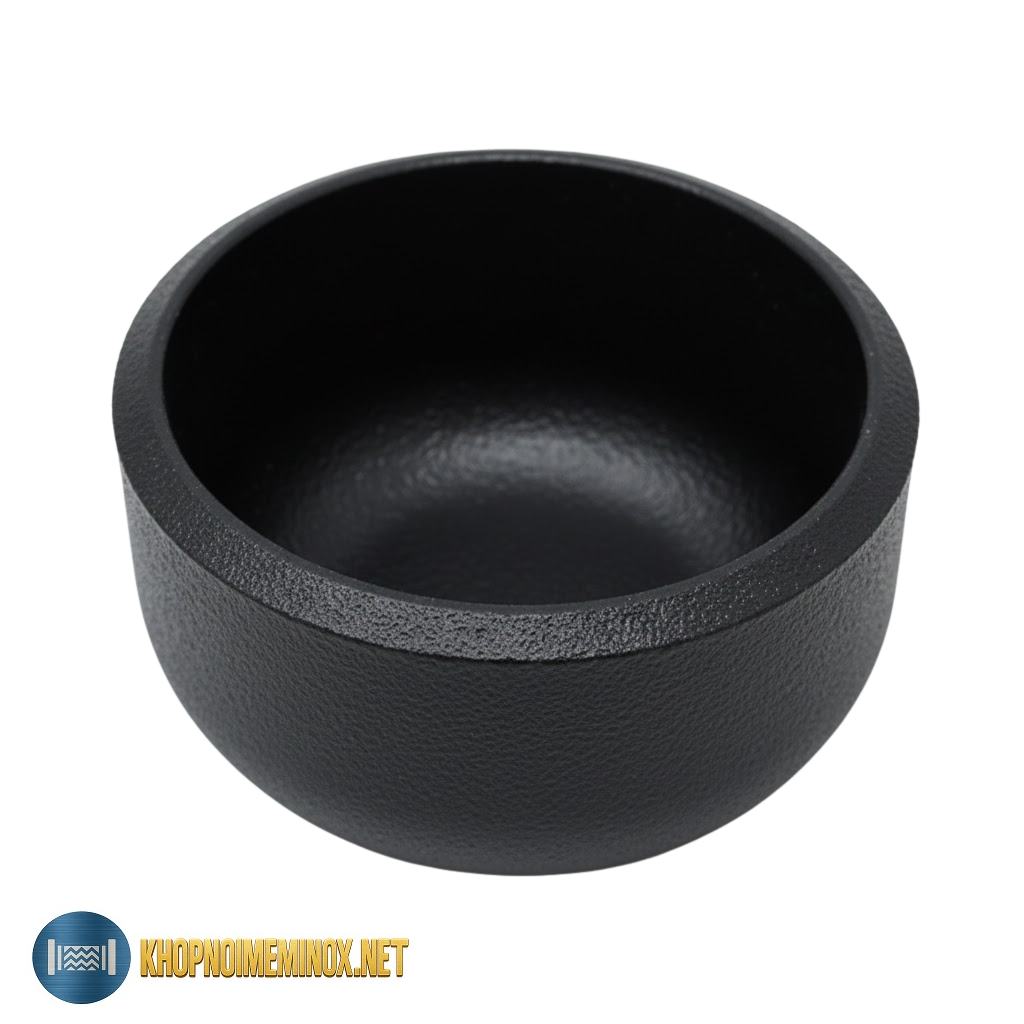

Đầu bịt ống thép DN100 có thiết kế dạng chụp (cap), bao trùm hoàn toàn đầu ống để bịt kín lưu chất bên trong.
Thân đầu bịt
- Vật liệu phổ biến: Thép carbon ASTM A234 WPB
- Gia công bằng phương pháp dập nóng hoặc rèn
- Hình dạng bán cầu hoặc elip
Thiết kế dạng vòm giúp phân bổ áp lực đều, giảm tập trung ứng suất tại điểm tiếp xúc.
Kiểu kết nối
- Hàn đối đầu (Butt Weld)
- Gia công mép vát theo tiêu chuẩn ASME B16.9
- Đảm bảo kín khít khi hàn
Kết nối hàn giúp tạo liên kết chắc chắn, phù hợp hệ thống áp lực trung bình và cao.
Bề mặt hoàn thiện
- Sơn đen chống oxy hóa
- Mạ kẽm nhúng nóng
- Sơn epoxy chống ăn mòn
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đầu bịt ống thép DN100 |
| Đường kính danh nghĩa | DN100 |
| Quy đổi inch | 4 inch |
| Vật liệu | Thép carbon |
| Tiêu chuẩn vật liệu | ASTM A234 WPB |
| Tiêu chuẩn sản xuất | ASME B16.9 |
| Kiểu kết nối | Hàn đối đầu |
| Độ dày thành | SCH20 / SCH40 / SCH80 |
| Tiêu chuẩn áp lực | PN16 / Class 150 |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Hình dạng | Dạng chụp (Pipe Cap) |
| Môi trường sử dụng | Nước, khí, hơi, dầu |
| Bề mặt hoàn thiện | Sơn đen / Mạ kẽm |
Thông số có thể thay đổi tùy theo cấp độ SCH và yêu cầu công trình.
Ưu điểm
Độ kín cao
Thiết kế dạng vòm giúp phân bổ áp lực đều và hạn chế rò rỉ.
Chịu áp lực tốt
Có thể lựa chọn SCH40 hoặc SCH80 cho hệ thống áp lực cao.
Thi công chắc chắn
Hàn đối đầu tạo liên kết bền vững và ổn định lâu dài.
Chi phí hợp lý
So với đầu bịt inox, thép carbon tiết kiệm chi phí đầu tư.
So sánh đầu bịt thép DN100 và đầu bịt inox DN100
| Tiêu chí | Đầu bịt thép | Đầu bịt inox |
|---|---|---|
| Giá thành | Thấp hơn | Cao hơn |
| Chống ăn mòn | Trung bình | Rất tốt |
| Ứng dụng hóa chất | Hạn chế | Phù hợp |
| Độ bền cơ học | Cao | Cao |
Ứng dụng thực tế
Đầu bịt ống thép DN100 thường được sử dụng trong:
- Hệ thống cấp nước nhà máy
- Tuyến ống PCCC
- Đường ống hơi nóng
- Hệ thống khí nén
- Tuyến ống chờ mở rộng
Khi thi công hệ thống hàn cố định, nên sử dụng đồng bộ các dòng phụ kiện thép hàn chuyên dụng để đảm bảo độ kín và tiêu chuẩn kỹ thuật toàn hệ thống.
Lưu ý khi lắp đặt
Trước khi thi công
- Kiểm tra đúng DN100 (4 inch)
- Đối chiếu độ dày SCH theo thiết kế
- Kiểm tra bề mặt không nứt hoặc móp
Trong quá trình hàn
- Căn chỉnh đồng tâm
- Hàn đúng kỹ thuật
- Làm sạch xỉ hàn
Sau khi vận hành
- Thử áp hệ thống
- Sơn bảo vệ bổ sung nếu lắp ngoài trời
- Kiểm tra định kỳ
