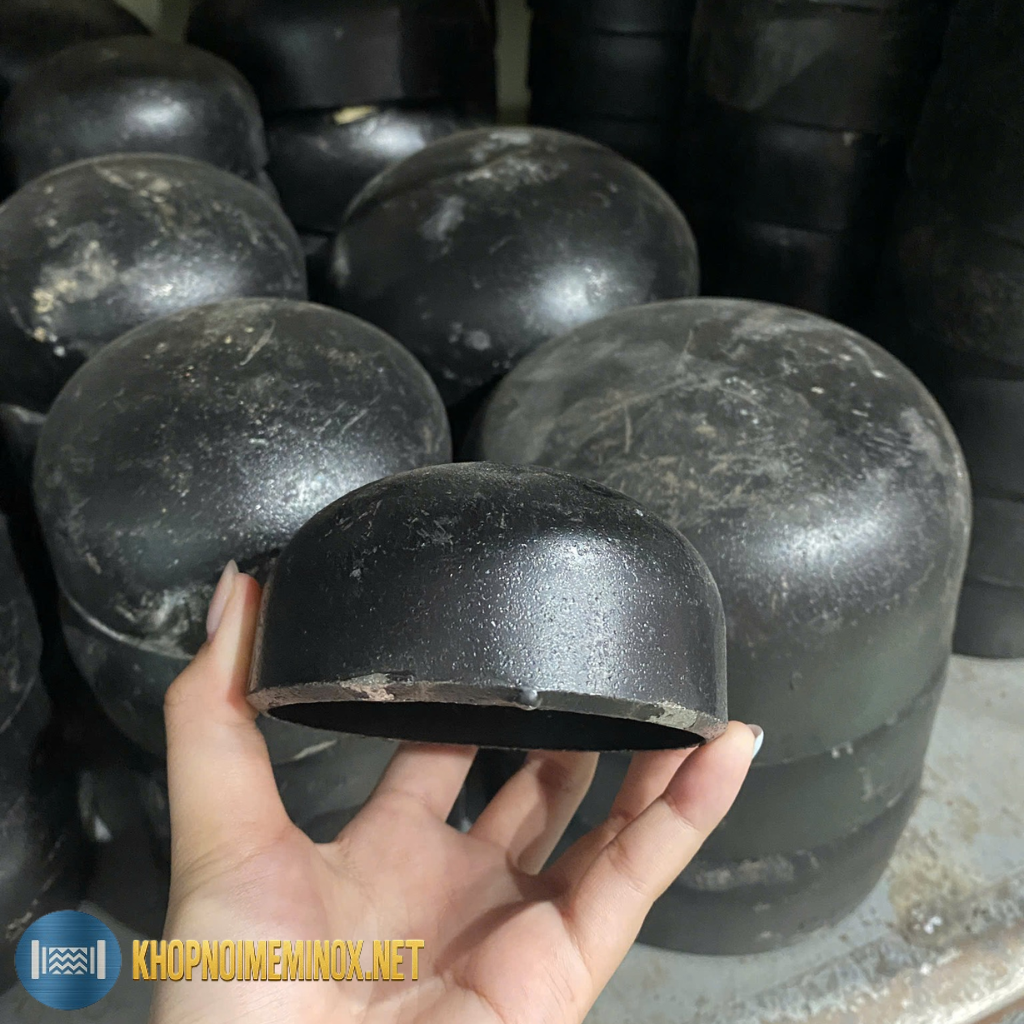

Giới thiệu đầu bịt ống thép DN400
Đầu bịt ống thép DN400 là phụ kiện dùng để bịt kín đầu đường ống có đường kính danh nghĩa 400mm (tương đương 16 inch). Đây là kích thước rất lớn, thường xuất hiện trong các tuyến ống chính của hệ thống cấp nước đô thị, nhà máy nhiệt điện, xi măng, dầu khí, xử lý nước thải và PCCC quy mô lớn.
Sản phẩm thuộc nhóm phụ kiện ống thép công nghiệp, được sản xuất theo tiêu chuẩn ASME B16.9 với vật liệu thép carbon ASTM A234 WPB. Ở kích thước DN400, lưu lượng và áp lực dòng chảy rất lớn, vì vậy yêu cầu về độ dày thành ống (SCH40, SCH80 hoặc cao hơn) phải được lựa chọn đúng theo thiết kế kỹ thuật.
Đầu bịt DN400 thường dùng để kết thúc tuyến ống chính, cô lập hệ thống tạm thời, phục vụ thử áp lực hoặc chờ đấu nối mở rộng trong tương lai. Việc lựa chọn đúng tiêu chuẩn giúp đảm bảo an toàn vận hành lâu dài.
Cấu tạo và vật liệu

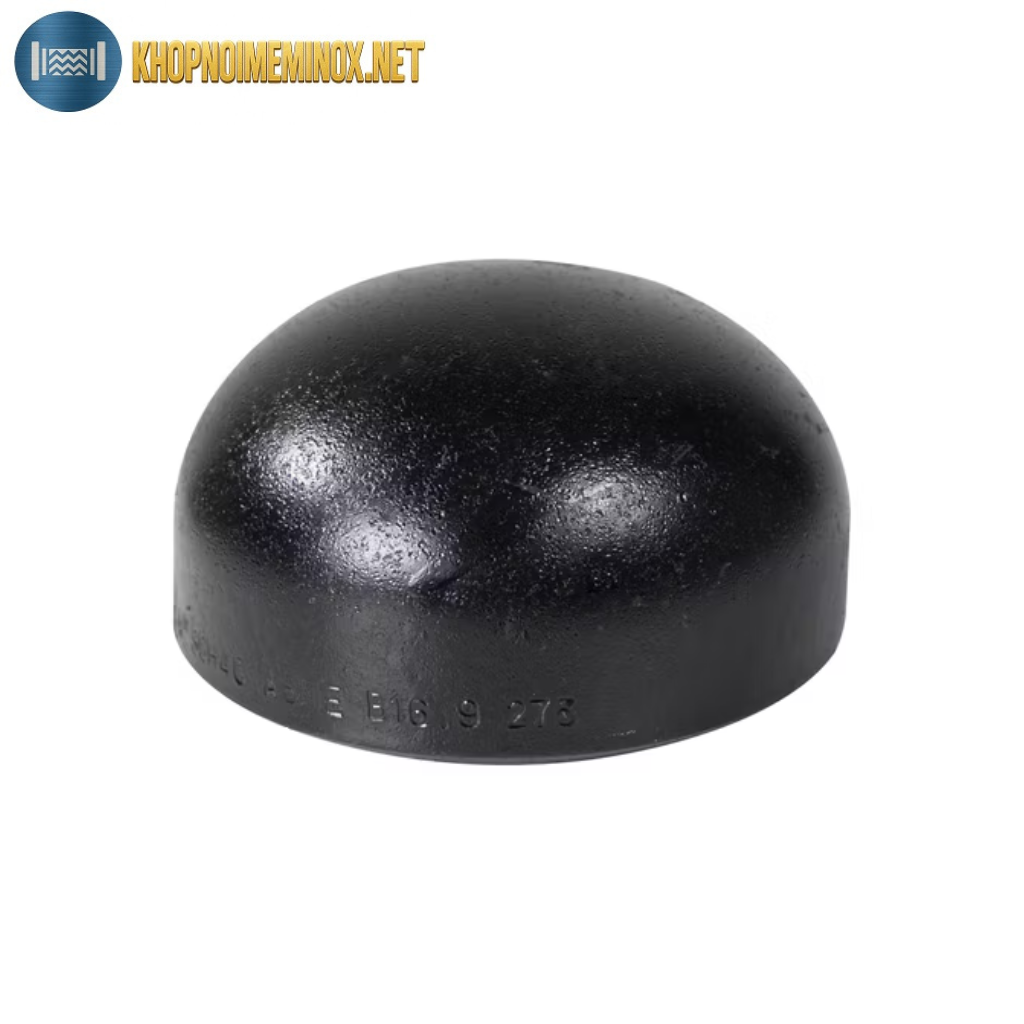

Đầu bịt DN400 có thiết kế dạng chụp (Pipe Cap), bao phủ toàn bộ đầu ống để ngăn lưu chất thoát ra ngoài.
Thân đầu bịt
- Vật liệu: Thép carbon ASTM A234 WPB
- Gia công bằng phương pháp dập nóng nguyên khối
- Hình dạng elip hoặc bán cầu
Thiết kế vòm giúp phân bố áp lực đồng đều trên toàn bộ bề mặt, giảm tập trung ứng suất tại tâm – điều đặc biệt quan trọng với đường kính lớn như DN400.
Kiểu kết nối
- Hàn đối đầu (Butt Weld)
- Mép vát theo tiêu chuẩn ASME B16.9
- Đảm bảo độ kín và độ bền cao sau khi hàn
Kết nối hàn tạo liên kết liền mạch, tăng khả năng chịu rung, chịu áp và chịu biến thiên nhiệt độ.
Bề mặt hoàn thiện
- Sơn đen chống oxy hóa
- Mạ kẽm nhúng nóng
- Sơn epoxy bảo vệ ngoài trời hoặc môi trường ẩm
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đầu bịt ống thép DN400 |
| Đường kính danh nghĩa | DN400 |
| Quy đổi inch | 16 inch |
| Vật liệu | Thép carbon |
| Tiêu chuẩn vật liệu | ASTM A234 WPB |
| Tiêu chuẩn sản xuất | ASME B16.9 |
| Kiểu kết nối | Hàn đối đầu |
| Độ dày thành | SCH20 / SCH40 / SCH80 / SCH160 |
| Tiêu chuẩn áp lực | PN16 / Class 150 / Class 300 |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Hình dạng | Dạng chụp |
| Môi trường sử dụng | Nước, khí, hơi, dầu |
| Bề mặt hoàn thiện | Sơn đen / Mạ kẽm |
Thông số thực tế sẽ phụ thuộc vào yêu cầu thiết kế và cấp áp lực của từng công trình.
Ưu điểm
Chịu áp lực và tải trọng lớn
DN400 thường nằm ở tuyến ống chính nên yêu cầu cao về độ bền cơ học và khả năng chịu áp lâu dài.
Độ kín tuyệt đối
Thiết kế dạng vòm kết hợp hàn đối đầu giúp hạn chế tối đa nguy cơ rò rỉ.
Độ bền cơ học cao
Thép carbon chịu rung động, va đập và biến thiên nhiệt độ tốt trong môi trường công nghiệp.
Tối ưu chi phí cho dự án lớn
So với đầu bịt inox DN400, thép carbon giúp tiết kiệm ngân sách đáng kể trong các dự án quy mô lớn.
So sánh đầu bịt thép DN400 và đầu bịt inox DN400
| Tiêu chí | Đầu bịt thép | Đầu bịt inox |
|---|---|---|
| Giá thành | Kinh tế | Cao |
| Khả năng chống ăn mòn | Trung bình | Rất tốt |
| Ứng dụng hóa chất mạnh | Hạn chế | Phù hợp |
| Độ bền cơ học | Cao | Cao |
Ứng dụng thực tế
Đầu bịt ống thép DN400 thường được sử dụng trong:
- Hệ thống cấp nước đô thị
- Tuyến PCCC quy mô lớn
- Nhà máy nhiệt điện, xi măng
- Hệ thống dẫn dầu và nhiên liệu
- Tuyến ống chờ mở rộng
Để đảm bảo đồng bộ kỹ thuật và độ kín hệ thống, nên sử dụng cùng các dòng phụ kiện thép hàn chuyên dụng trong toàn bộ hệ thống hàn cố định.
Lưu ý khi lắp đặt
Trước khi thi công
- Kiểm tra đúng DN400 (16 inch)
- Xác nhận cấp độ SCH theo thiết kế
- Kiểm tra bề mặt không nứt, móp
Trong quá trình hàn
- Căn chỉnh đồng tâm chính xác
- Hàn theo đúng quy trình kỹ thuật
- Làm sạch xỉ hàn và kiểm tra mối hàn
Sau khi vận hành
- Thử áp toàn hệ thống
- Sơn bảo vệ bổ sung nếu lắp ngoài trời
- Kiểm tra định kỳ tại vị trí bịt
