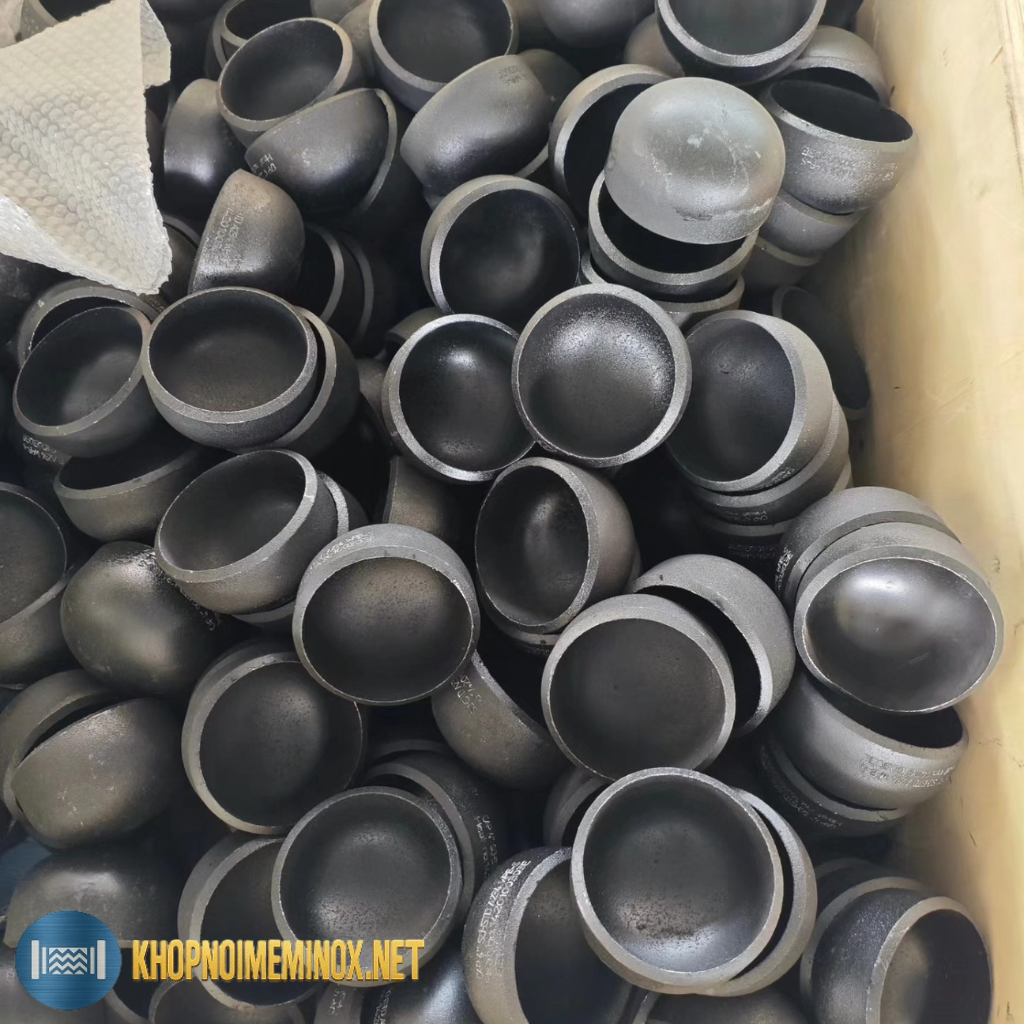

Giới thiệu đầu bịt ống thép DN80
Đầu bịt ống thép DN80 là phụ kiện dùng để bịt kín đầu đường ống có đường kính danh nghĩa 80mm, tương đương 3 inch. Đây là kích thước trung bình, thường được sử dụng trong hệ thống cấp nước công nghiệp, khí nén, hơi nóng và PCCC tại nhà máy, xưởng sản xuất hoặc tòa nhà kỹ thuật.
Sản phẩm thuộc nhóm phụ kiện ống thép công nghiệp và được sản xuất theo tiêu chuẩn ASME B16.9 với vật liệu thép carbon ASTM A234 WPB. Với DN80, áp lực làm việc có thể từ trung bình đến cao tùy từng hệ thống, vì vậy cần lựa chọn đúng cấp độ độ dày thành ống (SCH20, SCH40 hoặc SCH80).
Đầu bịt DN80 có vai trò quan trọng trong việc kết thúc tuyến ống, phục vụ thử áp hoặc chờ đấu nối mở rộng trong tương lai.
Cấu tạo và vật liệu

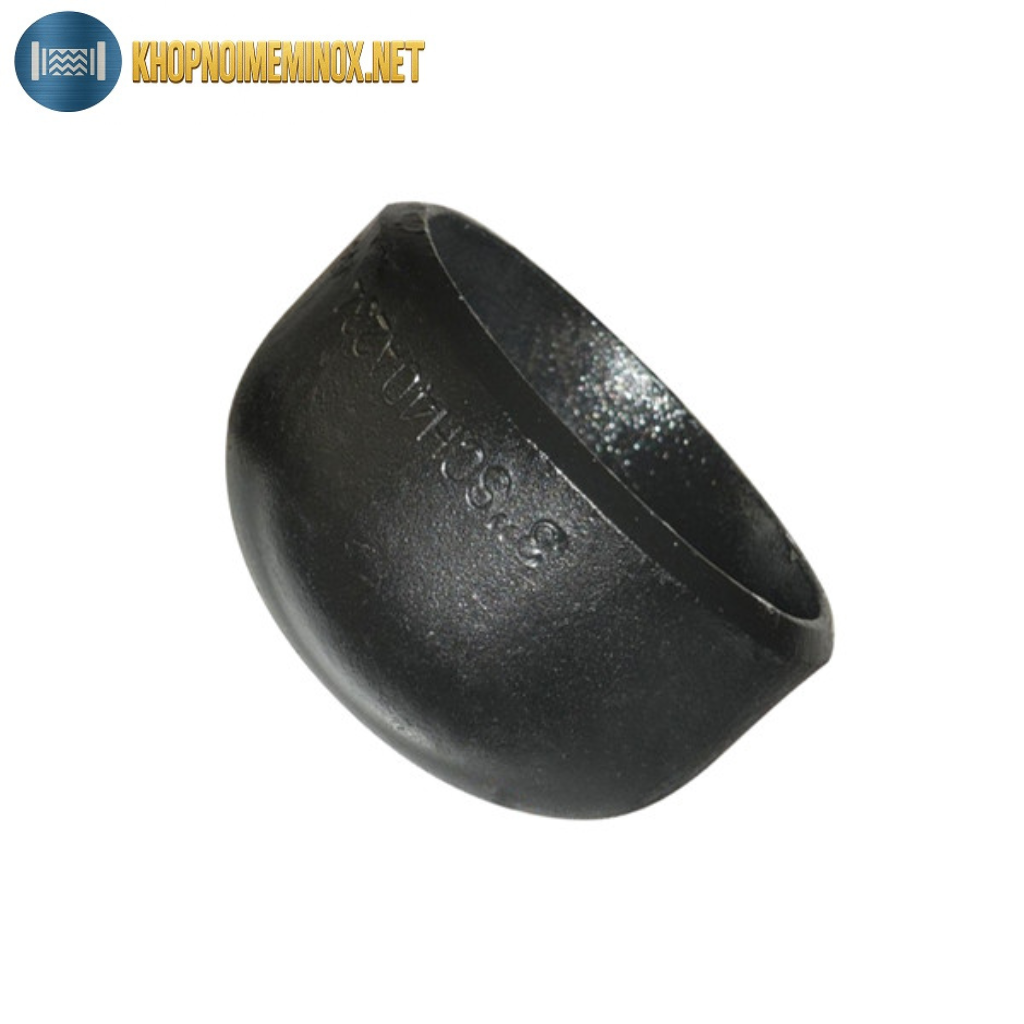

Đầu bịt DN80 có thiết kế dạng chụp (Pipe Cap), bao phủ toàn bộ đầu ống để ngăn lưu chất thoát ra ngoài.
Thân đầu bịt
- Vật liệu: Thép carbon ASTM A234 WPB
- Gia công bằng phương pháp dập nóng
- Hình dạng elip hoặc bán cầu
Thiết kế vòm giúp phân bổ áp lực đều trên bề mặt, hạn chế tập trung ứng suất.
Kiểu kết nối
- Hàn đối đầu (Butt Weld)
- Mép vát theo tiêu chuẩn ASME B16.9
- Đảm bảo độ kín cao sau khi hàn
Kết nối hàn giúp tăng độ bền và khả năng chịu rung của hệ thống.
Xử lý bề mặt
- Sơn đen chống gỉ
- Mạ kẽm nhúng nóng
- Sơn epoxy bảo vệ ngoài trời
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đầu bịt ống thép DN80 |
| Đường kính danh nghĩa | DN80 |
| Quy đổi inch | 3 inch |
| Vật liệu | Thép carbon |
| Tiêu chuẩn vật liệu | ASTM A234 WPB |
| Tiêu chuẩn sản xuất | ASME B16.9 |
| Kiểu kết nối | Hàn đối đầu |
| Độ dày thành | SCH20 / SCH40 / SCH80 |
| Tiêu chuẩn áp lực | PN16 / Class 150 |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Hình dạng | Dạng chụp |
| Môi trường sử dụng | Nước, khí, hơi, dầu |
| Bề mặt hoàn thiện | Sơn đen / Mạ kẽm |
Thông số cụ thể có thể thay đổi theo yêu cầu kỹ thuật từng dự án.
Ưu điểm
Độ kín tốt
Thiết kế dạng chụp kết hợp hàn đối đầu giúp hạn chế rò rỉ.
Chịu áp lực ổn định
SCH40 thường dùng cho áp trung bình; SCH80 cho áp cao hơn.
Độ bền cơ học cao
Thép carbon chịu rung động và va đập tốt trong môi trường công nghiệp.
Chi phí tối ưu
Giá thành thấp hơn so với đầu bịt inox cùng kích thước.
So sánh đầu bịt thép DN80 và đầu bịt inox DN80
| Tiêu chí | Đầu bịt thép | Đầu bịt inox |
|---|---|---|
| Giá thành | Thấp hơn | Cao hơn |
| Khả năng chống ăn mòn | Trung bình | Rất tốt |
| Ứng dụng thực phẩm | Hạn chế | Phù hợp |
| Độ bền cơ học | Cao | Cao |
Ứng dụng thực tế
Đầu bịt ống thép DN80 thường được sử dụng trong:
- Hệ thống cấp nước công nghiệp
- Tuyến PCCC tòa nhà
- Đường ống hơi nóng
- Hệ thống khí nén
- Tuyến ống chờ mở rộng
Để đảm bảo độ kín và tiêu chuẩn kỹ thuật đồng bộ, nên sử dụng cùng các dòng phụ kiện thép hàn chuyên dụng khi thi công hệ thống hàn cố định.
Lưu ý khi lắp đặt
Trước khi thi công
- Kiểm tra đúng DN80 (3 inch)
- Xác nhận cấp độ SCH theo bản vẽ
- Kiểm tra bề mặt không nứt hoặc móp
Trong quá trình hàn
- Căn chỉnh đồng tâm
- Hàn đúng quy trình kỹ thuật
- Làm sạch xỉ hàn
Sau khi vận hành
- Thử áp hệ thống
- Sơn bảo vệ nếu lắp ngoài trời
- Kiểm tra định kỳ
