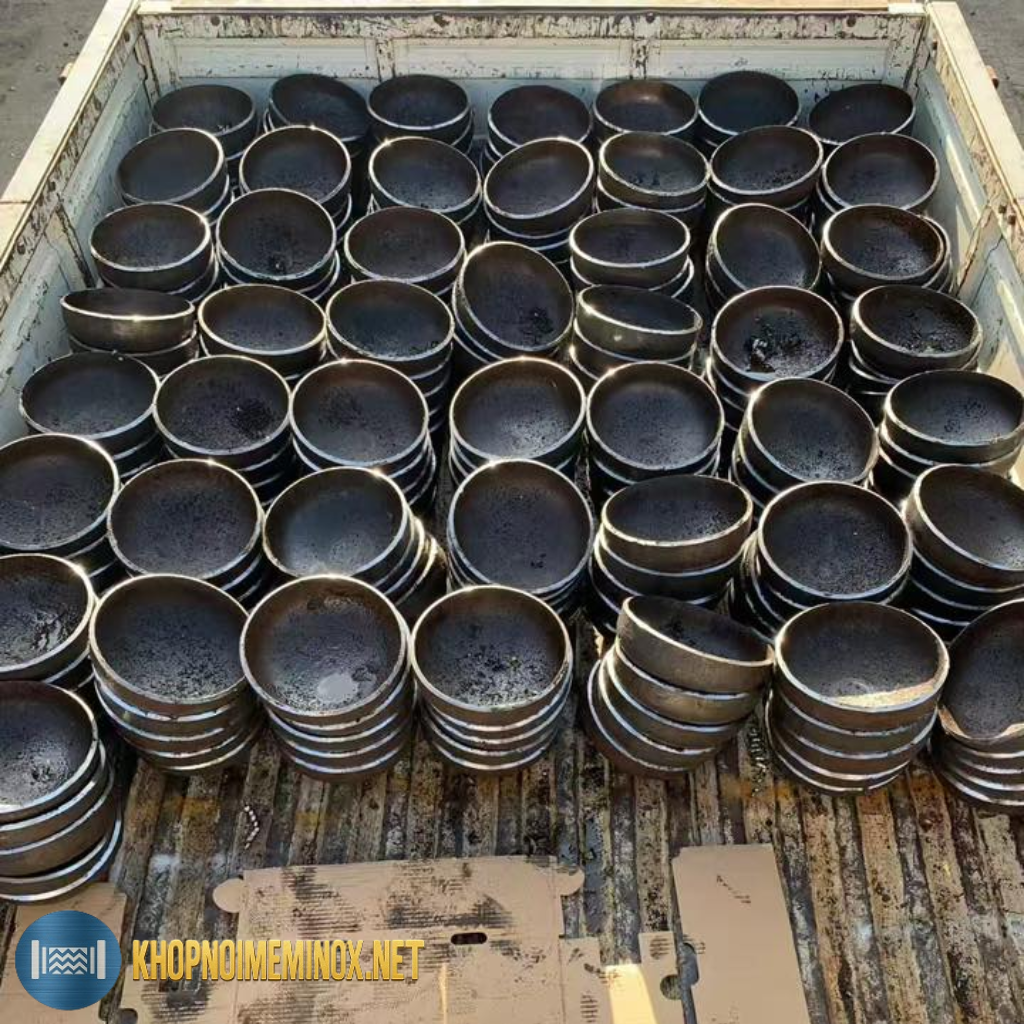

Giới thiệu đầu bịt thép hàn
Đầu bịt thép hàn là phụ kiện dùng để bịt kín đầu đường ống trong các hệ thống công nghiệp. Sản phẩm được thiết kế để hàn trực tiếp vào đầu ống, tạo thành một liên kết liền mạch, kín khít và có độ bền cao.
Đây là dòng sản phẩm phổ biến trong nhóm phụ kiện ống thép công nghiệp, thường được sản xuất theo tiêu chuẩn ASME B16.9 với vật liệu thép carbon ASTM A234 WPB. Đầu bịt thép hàn có nhiều kích thước từ DN15 đến DN600 hoặc lớn hơn, đáp ứng đa dạng nhu cầu thi công.
Khác với đầu bịt ren, đầu bịt thép hàn phù hợp cho các hệ thống yêu cầu chịu áp lực cao, nhiệt độ lớn và vận hành lâu dài.
Cấu tạo và vật liệu

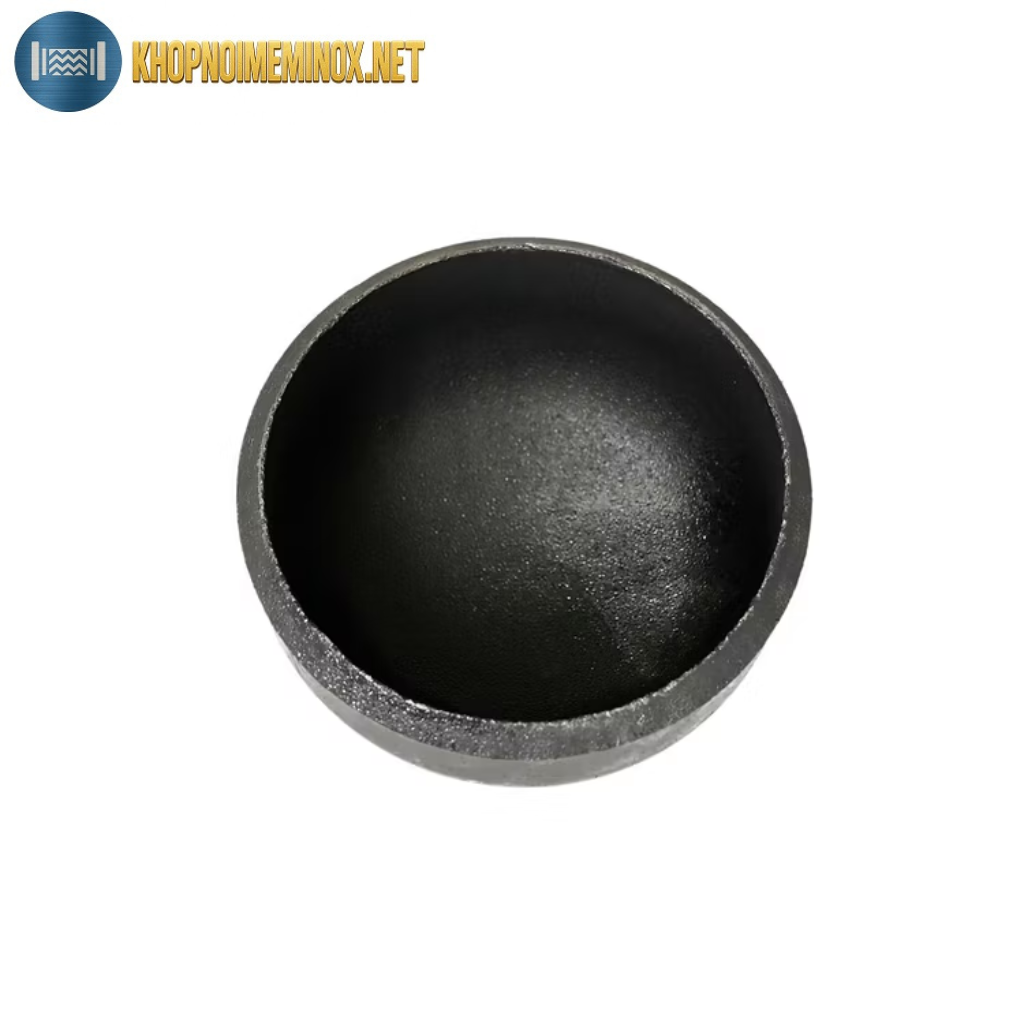

Đầu bịt thép hàn có thiết kế dạng chụp (Pipe Cap), bao phủ hoàn toàn đầu ống để ngăn lưu chất thoát ra ngoài.
Thân đầu bịt
- Vật liệu: Thép carbon (ASTM A234 WPB)
- Gia công bằng phương pháp dập nóng nguyên khối
- Hình dạng elip hoặc bán cầu
Thiết kế dạng vòm giúp phân bổ áp lực đều trên toàn bộ bề mặt, giảm tập trung ứng suất tại tâm.
Kiểu kết nối
- Hàn đối đầu (Butt Weld)
- Mép vát tiêu chuẩn ASME B16.9
- Đảm bảo độ kín và độ bền cao sau khi hàn
Kết nối hàn giúp hệ thống chịu rung và áp lực tốt hơn nhiều so với dạng ren.
Xử lý bề mặt
- Sơn đen chống oxy hóa
- Mạ kẽm nhúng nóng
- Sơn epoxy cho môi trường ngoài trời
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đầu bịt thép hàn |
| Vật liệu | Thép carbon ASTM A234 WPB |
| Tiêu chuẩn sản xuất | ASME B16.9 |
| Kiểu kết nối | Hàn đối đầu |
| Kích thước | DN15 – DN600+ |
| Độ dày thành | SCH20 / SCH40 / SCH80 / SCH160 |
| Tiêu chuẩn áp lực | PN10 / PN16 / Class 150 / 300 |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Hình dạng | Dạng chụp |
| Môi trường sử dụng | Nước, khí, hơi, dầu |
| Bề mặt | Sơn đen / Mạ kẽm |
| Phương pháp sản xuất | Dập nóng |
| Ứng dụng | Kết thúc tuyến ống |
Thông số cụ thể sẽ thay đổi theo từng kích thước DN và cấp độ SCH.
Ưu điểm
Độ kín cao
Kết nối hàn tạo liên kết liền mạch, hạn chế tối đa rò rỉ.
Chịu áp lực và nhiệt độ lớn
Phù hợp cho hệ thống hơi nóng, khí nén và dẫn dầu.
Độ bền cơ học tốt
Thép carbon chịu rung, va đập và biến thiên nhiệt độ hiệu quả.
Tuổi thọ cao
Khi được sơn bảo vệ đúng cách, đầu bịt thép hàn có thể sử dụng lâu dài.
So sánh đầu bịt thép hàn và đầu bịt ren
| Tiêu chí | Đầu bịt thép hàn | Đầu bịt ren |
|---|---|---|
| Độ kín | Cao | Trung bình |
| Chịu áp lực | Tốt | Thấp hơn |
| Tháo lắp | Khó | Dễ |
| Ứng dụng | Hệ thống cố định | Hệ thống nhỏ |
Ứng dụng thực tế
Đầu bịt thép hàn được sử dụng trong:
- Hệ thống cấp nước công nghiệp
- Tuyến ống PCCC
- Hệ thống khí nén
- Đường ống hơi nóng
- Tuyến dẫn dầu, nhiên liệu
Để đảm bảo đồng bộ kỹ thuật và độ kín, nên sử dụng cùng các dòng phụ kiện thép hàn chuyên dụng trong toàn bộ hệ thống hàn cố định.
Lưu ý khi lắp đặt
Trước khi thi công
- Kiểm tra đúng kích thước DN
- Xác nhận cấp độ SCH theo bản vẽ
- Kiểm tra bề mặt không nứt hoặc móp
Trong quá trình hàn
- Căn chỉnh đồng tâm
- Hàn đúng quy trình kỹ thuật
- Làm sạch xỉ hàn
Sau khi vận hành
- Thử áp toàn hệ thống
- Sơn bảo vệ nếu lắp ngoài trời
- Kiểm tra định kỳ
