Khớp giãn nở inox là giải pháp quan trọng trong hệ thống đường ống, giúp bù giãn nở nhiệt, giảm rung lắc và hạn chế nứt vỡ khi nhiệt độ hoặc áp lực thay đổi. Sản phẩm được làm từ thép không gỉ nên độ bền cao, chống ăn mòn tốt và hoạt động ổn định trong nhiều môi trường khác nhau như hơi nóng, nước, hóa chất nhẹ. Nhờ khả năng co giãn linh hoạt, khớp giãn nở inox được sử dụng rộng rãi trong công nghiệp, đặc biệt ở các hệ thống có biến động nhiệt lớn. Với cấu tạo đơn giản, tuổi thọ dài và chi phí hợp lý, dòng sản phẩm này đang ngày càng trở thành lựa chọn ưu tiên cho các công trình.

Khớp giãn nở inox là gì?

Khớp giãn nở inox là một thiết bị được lắp trên đường ống để hấp thụ sự co giãn tự nhiên của kim loại khi nhiệt độ thay đổi. Khi hệ thống nóng lên, ống sẽ nở dài; khi nguội đi, ống sẽ co lại. Nếu không có thiết bị bù giãn nở, lực kéo – nén này có thể làm cong đường ống, nứt mối hàn hoặc gây rung lắc mạnh tại các điểm kết nối. Khớp giãn nở inox giúp xử lý toàn bộ vấn đề đó.

Thiết bị này được chế tạo từ thép không gỉ (inox 304 hoặc inox 316), phần quan trọng nhất là ống bellow dạng sóng. Chính các nếp sóng này cho phép khớp giãn nở có thể co – giãn theo trục, uốn nhẹ hoặc hấp thụ rung động mà không gây hư hỏng cho đường ống. Nhờ vậy, hệ thống hoạt động ổn định hơn, giảm áp lực lên máy bơm, van và các phụ kiện liên kết.

Khớp giãn nở inox đặc biệt quan trọng trong những hệ thống có sự thay đổi nhiệt độ lớn như hơi nóng, nước nóng, môi trường áp cao, hoặc đường ống dài. Tại những vị trí này, chỉ cần giãn nở vài milimet cũng đủ tạo ra lực rất lớn. Thiết bị này giúp triệt tiêu lực đó một cách an toàn.

Ngoài chức năng chính là bù giãn nở, khớp giãn nở inox còn hỗ trợ giảm rung, giảm ồn và hạn chế truyền lực từ thiết bị vận hành (như bơm, quạt, máy nén) sang đường ống. Đây là lý do nó thường được dùng song song với khớp nối mềm inox để tạo nên một hệ thống vận hành êm và bền.

Nhờ làm từ inox, sản phẩm có khả năng chịu ăn mòn tốt, dùng được ở môi trường nước sạch, hơi nóng, khí nén và cả một số loại hóa chất nhẹ. Đây là lựa chọn phổ biến trong công nghiệp, công trình dân dụng, hệ thống HVAC, nhà máy và các đường ống có yêu cầu độ bền cao.

Phân loại khớp giãn nở inox

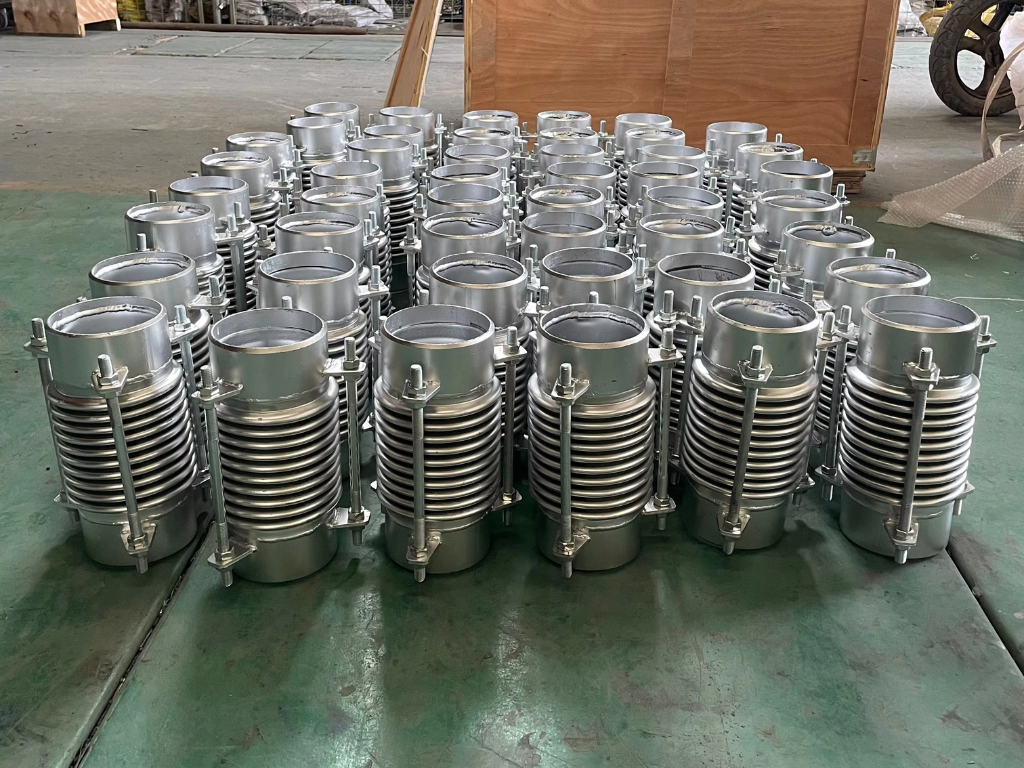

Khớp giãn nở inox được sản xuất với nhiều kiểu dáng và cấu tạo khác nhau để phù hợp với từng điều kiện vận hành của hệ thống. Dựa vào yêu cầu thực tế như áp lực, nhiệt độ, độ rung hoặc tiêu chuẩn kết nối, người dùng có thể lựa chọn đúng loại phù hợp. Dưới đây là các nhóm phổ biến nhất trên thị trường hiện nay.

Ưu điểm của khớp giãn nở inox

Khớp giãn nở inox mang lại nhiều lợi ích quan trọng cho hệ thống đường ống, đặc biệt trong môi trường có sự thay đổi nhiệt độ, áp lực hoặc rung động. Nhờ cấu tạo dạng bellow linh hoạt, thiết bị này giúp bảo vệ các điểm kết nối, giảm áp lực cơ học và kéo dài tuổi thọ toàn hệ thống. Dưới đây là những ưu điểm nổi bật nhất mà khách hàng cần nắm rõ.

Hấp thụ giãn nở nhiệt hiệu quả

Khi nhiệt độ tăng, đường ống sẽ nở dài; khi giảm, đường ống co lại. Ngay cả sự giãn nở chỉ vài milimet cũng tạo lực rất lớn, có thể làm cong, võng hoặc nứt đường ống.
Khớp giãn nở inox cho phép ống co – giãn tự nhiên, giúp phân tán lực và tránh hư hỏng.

Lợi ích:

• Giảm nguy cơ nứt gãy mối hàn
• Giảm căng thẳng cơ học tại đoạn ống thẳng
• Bảo vệ hệ thống khi nhiệt độ biến thiên liên tục

Giảm rung, giảm ồn cho hệ thống

Rung động từ máy bơm, quạt công nghiệp, máy nén khí… thường truyền trực tiếp vào đường ống.
Khớp giãn nở inox với bellow dạng sóng có độ đàn hồi cao giúp hấp thụ rung động và giảm tiếng ồn, hạn chế hiện tượng cộng hưởng.

Lợi ích:

• Hoạt động êm hơn
• Bảo vệ các thiết bị nhạy rung như đồng hồ, van, cảm biến
• Giảm tình trạng lỏng bulong mặt bích

Bảo vệ máy bơm và các thiết bị đầu nguồn

Một trong những nguyên nhân khiến máy bơm nhanh hỏng là lực phản hồi từ đường ống.
Khớp giãn nở inox giúp triệt tiêu lực giật, hạn chế rung và tránh tải trọng dồn ngược về trục bơm.

Lợi ích:

• Tăng tuổi thọ máy bơm
• Giảm chi phí sửa chữa bảo trì
• Hệ thống vận hành ổn định

Chịu được nhiệt độ và áp suất cao

Vật liệu inox 304/316 có độ bền cơ học tốt, chịu ăn mòn và chịu nhiệt cao.
Các khớp giãn nở inox thường làm việc tốt trong 150°C – 300°C, thậm chí cao hơn tùy thiết kế.

Lợi ích:

• Dùng được cho hơi nóng, nước nóng
• Hoạt động tốt trong môi trường áp lực lớn
• Không bị oxy hóa nhanh trong môi trường hơi

Khả năng chống ăn mòn vượt trội

Inox có tính chống oxy hóa tự nhiên.
Nhờ vậy, khớp giãn nở inox không bị gỉ sét trong môi trường nước sạch, khí nén và một số loại hóa chất nhẹ.

Lợi ích:

• Tuổi thọ cao hơn cao su và thép carbon
• Duy trì độ kín trong thời gian dài
• An toàn cho hệ thống liên tục 24/7

Hoạt động linh hoạt trong nhiều môi trường

Thiết bị có thể làm việc trong:

• Nước sạch
• Hơi nóng
• Khí nén
• Dầu nhẹ
• HVAC
• Nhà máy công nghiệp
• Các hệ thống có rung động mạnh

Lợi ích:

• Phù hợp nhiều ngành nghề
• Dễ tiêu chuẩn hóa trong một hệ thống lớn
• Giảm tồn kho dự phòng (stock)

Dễ lắp đặt và thay thế

Khớp giãn nở inox thiết kế đơn giản, chỉ cần kết nối qua ren hoặc mặt bích.

Không yêu cầu dụng cụ đặc biệt, thợ cơ khí nào cũng có thể thi công.

Lợi ích:

• Rút ngắn thời gian lắp đặt
• Tiết kiệm nhân công
• Dễ thay mới khi bảo trì

Tối ưu chi phí lâu dài

Dù giá ban đầu có thể cao hơn một số loại khớp mềm thông thường, nhưng:

• Tuổi thọ dài
• Hạn chế hỏng hóc đường ống
• Giảm chi phí sửa máy bơm
• Không phải thay thế liên tục

→ Tổng chi phí vận hành thực tế thấp hơn.

So sánh khớp giãn nở inox và khớp nối mềm inox

Khớp giãn nở inox và khớp nối mềm inox đều là những thiết bị dùng để bảo vệ đường ống, nhưng mục đích và khả năng làm việc của chúng hoàn toàn khác nhau. Nhiều khách hàng thường nhầm lẫn hai sản phẩm này vì chúng đều có cấu tạo từ inox và có thể hấp thụ rung. Tuy nhiên, mỗi loại lại được tối ưu cho một nhiệm vụ riêng. Việc hiểu đúng sự khác biệt giúp lựa chọn đúng sản phẩm và tránh thi công sai kỹ thuật.

Dưới đây là phần phân tích chi tiết để bạn dễ hình dung.

Khác nhau về chức năng chính

Khớp giãn nở inox:
Dùng để bù giãn nở nhiệt, hấp thụ sự co–giãn theo trục của đường ống khi nhiệt độ thay đổi. Đây là nhiệm vụ mà các phụ kiện thông thường không thể đảm nhiệm.

Khớp nối mềm inox:
Tập trung vào việc giảm rung, giảm ồn và chống lệch trục nhẹ. Không phải loại nào cũng có khả năng bù giãn nở như khớp giãn nở inox.

Kết luận:
→ Nếu hệ thống có biến thiên nhiệt mạnh → chọn khớp giãn nở inox
→ Nếu cần giảm rung cho bơm, giảm tiếng ồn → chọn khớp nối mềm inox

Khác nhau về cấu tạo

Khớp giãn nở inox:

• Có bellow dạng sóng mỏng nhưng đàn hồi cao.

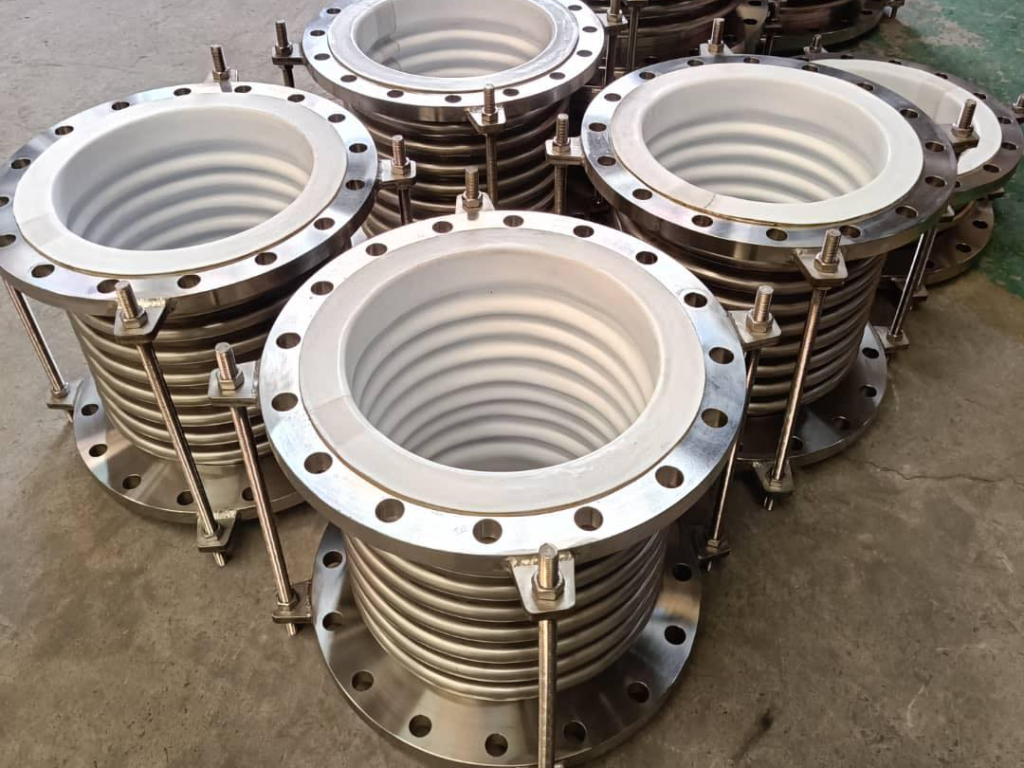

• Có thể có thêm thanh giằng, vòng cố định hoặc cơ cấu định hướng.
• Được thiết kế chuyên cho chuyển động giãn – nở theo trục.

Khớp nối mềm inox:

• Cấu tạo từ ống inox bện (braided hose).
• Bên trong là ống mềm chịu áp, bên ngoài là lớp lưới inox đan để tăng độ bền.
• Không có bellow → khả năng bù giãn nở rất hạn chế.

Khác nhau về khả năng chịu lực và độ linh hoạt

Khớp giãn nở inox:

• Co – giãn trục rất tốt.
• Không chịu tốt lực xoắn hoặc lệch tâm quá lớn.
• Thường dùng ở đường ống dài, nhiệt độ cao.

Khớp nối mềm inox:

• Linh hoạt trong nhiều hướng (trục, ngang, rung đa hướng).
• Hấp thụ rung mạnh và hiệu quả hơn ở biên độ nhỏ.
• Dùng cho máy bơm, máy nén, quạt công nghiệp…

Khác nhau về ứng dụng thực tế

Khớp giãn nở inox thích hợp cho:

• Đường ống hơi nóng
• Đường ống dầu nóng
• Hệ thống HVAC có nhiệt lớn
• Nhà máy nhiệt điện
• Đường ống dài trong công nghiệp hóa chất nhẹ

Khớp nối mềm inox thích hợp cho:

• Đầu vào và đầu ra máy bơm
• Đường ống khí nén
• Hệ thống nước sạch và nước kỹ thuật
• Ống chịu rung từ động cơ, máy nén

Khác nhau về tiêu chuẩn kết nối

Khớp giãn nở inox:

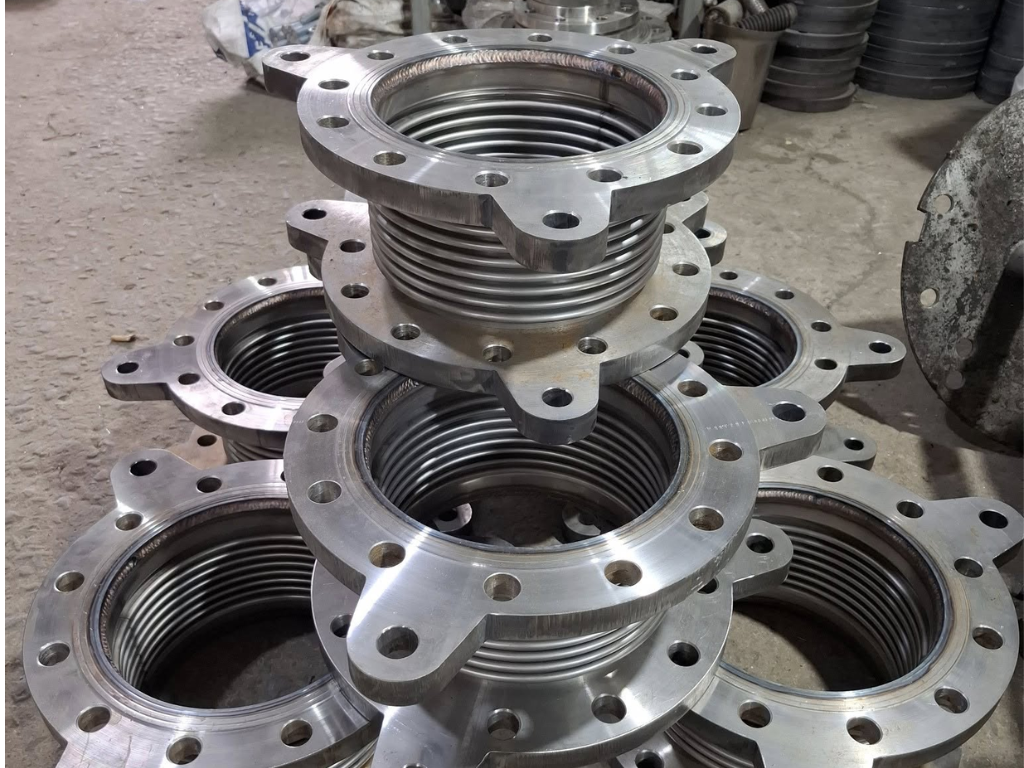

• Chủ yếu dạng mặt bích hoặc cơ cấu đặc biệt
• Một số loại nhỏ mới có dạng ren
• Phải tuân thủ tiêu chuẩn thiết kế cụ thể của hệ thống

Khớp nối mềm inox:

• Có cả ren, mặt bích
• Da dạng hơn, lắp đặt nhanh và thay thế dễ

Bảng so sánh tổng hợp

Lời khuyên lựa chọn đúng sản phẩm

• Nếu hệ thống của bạn có nhiệt độ thay đổi mạnh hoặc đường ống dài, hãy ưu tiên khớp giãn nở inox.
• Nếu mục đích chính là giảm rung và tăng độ êm, thì khớp nối mềm inox là lựa chọn tốt hơn.
• Với hệ thống phức tạp hoặc có cả rung và giãn nở, nhiều công trình kết hợp cả hai loại để đạt hiệu quả tối ưu.

Ứng dụng của khớp giãn nở inox

Khớp giãn nở inox xuất hiện ở hầu hết các hệ thống đường ống công nghiệp có biến thiên nhiệt hoặc rung động. Nhờ khả năng hấp thụ co–giãn và giảm lực cơ học, thiết bị giúp bảo vệ đường ống, giảm áp lực cho máy móc và duy trì sự ổn định của toàn hệ thống. Dưới đây là những ứng dụng tiêu biểu nhất.

Hệ thống hơi nóng và đường ống nhiệt độ cao

Trong hệ thống hơi nóng, nhiệt độ có thể tăng giảm liên tục từ 100°C đến hơn 250°C. Khi nhiệt tăng, ống sẽ giãn dài; khi nhiệt giảm, ống co lại.
Khớp giãn nở inox giúp hấp thụ hoàn toàn sự thay đổi chiều dài này, tránh cong vênh, nứt gãy hoặc vỡ mối hàn.

Ứng dụng thực tế:

• Đường ống hơi trong nhà máy chế biến thực phẩm
• Hệ thống nhiệt công nghiệp trong nhà máy sản xuất
• Đường ống dẫn hơi cho nồi hơi – lò hơi

Đường ống nước nóng – dầu nóng

Các hệ thống cấp nước nóng hoặc dầu truyền nhiệt thường có sự thay đổi nhiệt độ theo chu kỳ vận hành.
Khớp giãn nở inox giúp giảm biến dạng nhiệt, giữ đường ống luôn ổn định và hạn chế rò rỉ.

Ứng dụng trong thực tế:

• Đường ống nước nóng tòa nhà, chung cư
• Hệ thống dầu nóng trong sản xuất nhựa, cao su
• Đường ống truyền nhiệt trong nhà máy hóa chất nhẹ

Hệ thống HVAC – điều hòa thông gió công nghiệp

Các tuyến ống dài trong HVAC chịu tác động của nhiệt độ và lưu lượng khí thay đổi liên tục.
Khớp giãn nở inox giúp hạn chế sức căng, giảm rung và bù giãn nở cho những đoạn ống dài hàng chục mét.

Ứng dụng:

• Đường ống cấp khí – thải khí
• Hệ thống điều hòa trung tâm
• Hệ thống quạt công nghiệp

Nhà máy nhiệt điện và ngành năng lượng

Ở các nhà máy nhiệt điện, giãn nở nhiệt là vấn đề cực kỳ lớn. Đường ống chịu nhiệt độ và áp lực cao trong thời gian dài.

Khớp giãn nở inox đóng vai trò bảo vệ hệ thống, ngăn hiện tượng nứt ống, giảm tải lực cho các mối nối và tăng tuổi thọ toàn bộ tuyến ống.

Ứng dụng:

• Đường ống tuabin
• Hệ thống hơi áp lực cao
• Đường ống dẫn khí nóng

Đường ống hóa chất nhẹ và môi trường ăn mòn

Vì được làm từ inox 304 hoặc inox 316, khớp giãn nở inox chịu được ăn mòn và có thể hoạt động bền trong các môi trường hóa chất nhẹ.

Ứng dụng:

• Đường ống xử lý hóa chất nồng độ thấp
• Nhà máy thực phẩm, dược phẩm
• Khu vực gần biển hoặc môi trường ẩm mặn

Hệ thống máy bơm công nghiệp

Dù khớp nối mềm inox thường dùng cho bơm, nhưng trong nhiều trường hợp khớp giãn nở inox được lắp kết hợp để hấp thụ giãn nở nhiệt của tuyến ống dài phía sau máy.

Ứng dụng:

• Bơm nước nóng
• Bơm dầu tuần hoàn
• Bơm trong hệ thống HVAC

Đường ống dài trong nhà máy và xưởng sản xuất

Các tuyến ống chạy dài theo nhà xưởng luôn có sự giãn nở khi vận hành.

Khớp giãn nở inox được bố trí định kỳ, giúp tăng độ ổn định và giảm tải cho giá đỡ – giá treo – mối hàn.

Ứng dụng:

• Nhà máy dệt nhuộm
• Nhà máy chế biến gỗ
• Nhà máy hóa chất nhẹ

Hệ thống khí nén – áp lực thay đổi

• Một số tuyến ống khí nén có sự thay đổi nhiệt độ nhẹ và rung động từ máy nén.
• Khớp giãn nở inox giúp hấp thụ dao động áp lực, tránh tạo ứng suất lên các co, tê và mặt bích.

Kết hợp với khớp nối inox trong hệ thống rung mạnh

Ở các khu vực có rung mạnh hoặc giãn nở nhiệt đồng thời, khớp giãn nở inox thường được lắp kết hợp cùng khớp nối mềm inox để tối ưu độ êm và độ bền của đường ống.

Lưu ý khi lựa chọn khớp giãn nở inox

Khớp giãn nở inox có nhiều loại, mỗi loại phù hợp với điều kiện vận hành khác nhau. Việc chọn sai dễ gây rung mạnh, rò rỉ hoặc làm đường ống nhanh hỏng. Vì vậy, trước khi mua, khách hàng cần xem xét kỹ các yếu tố dưới đây để đảm bảo thiết bị phù hợp và an toàn khi sử dụng.

Xác định chính xác kích thước DN của đường ống

Size sai dù chỉ một bậc cũng khiến lắp đặt khó khăn hoặc gây rò rỉ.
Bạn nên kiểm tra:

• Đường kính trong/ngoài của ống
• Tiêu chuẩn DN, Phi hoặc Inch
• Đo thực tế tại điểm lắp đặt nếu hệ thống đã có sẵn

Chọn đúng loại kết nối: ren hoặc mặt bích

Mỗi kiểu kết nối phù hợp với một điều kiện khác nhau:

• Nối ren: chỉ phù hợp size nhỏ, áp thấp
• Mặt bích: dùng cho hệ thống size lớn và áp lực cao

Nếu đang thay thế sản phẩm cũ, hãy kiểm tra tiêu chuẩn mặt bích: JIS, BS, ANSI…

Xác định môi trường sử dụng để chọn vật liệu inox

• Inox 304: phù hợp nước sạch, không ăn mòn mạnh
• Inox 316: chống ăn mòn tốt hơn, chịu hóa chất nhẹ, dùng gần biển

Việc chọn sai vật liệu có thể dẫn đến rỉ sét hoặc giảm tuổi thọ sản phẩm.

Kiểm tra mức độ giãn nở nhiệt của tuyến ống

Không phải đoạn nào cũng cần bù giãn nở.
Bạn nên tính toán:

• Chiều dài đoạn ống
• Mức tăng giảm nhiệt độ khi vận hành
• Khoảng giãn nở cần bù mỗi chu kỳ hoạt động

Dựa vào đó lựa chọn loại sóng đơn, sóng đôi hoặc khớp có thanh giằng.

Xác định áp lực làm việc (PN) của hệ thống

Khớp giãn nở phải chịu được áp lực lớn trong thời gian dài.
Bạn cần kiểm tra:

• Áp suất làm việc (PN10, PN16, PN25…)
• Áp suất thử
• Hệ số an toàn theo tiêu chuẩn nhà máy

Nếu hệ thống có biến động áp cao, nên chọn loại bellow dày hoặc nhiều lớp.

Kiểm tra yêu cầu về nhiệt độ làm việc

Khớp giãn nở inox thường chịu được 150–300°C tùy mẫu.

Nếu hệ thống chạy hơi nóng hoặc dầu truyền nhiệt, cần chọn loại chịu nhiệt cao để tránh biến dạng bellow.

Xác định hướng chuyển động cần bù

Hãy làm rõ bạn cần khớp giãn nở inox để:

• Bù giãn nở theo trục thẳng
• Bù lệch hướng nhẹ
• Giảm rung ngang
• Tránh xoắn ống

Sai hướng sử dụng dẫn đến giảm tuổi thọ sản phẩm.

Kiểm tra chiều dài lắp đặt (Face to Face)

Đây là thông số dễ bị bỏ qua.

Nếu chiều dài không khớp với khoảng trống lắp đặt, sẽ phải chỉnh sửa đường ống, tốn thời gian và chi phí.

Có cần thanh giằng hay cơ cấu định hướng không?

Thanh giằng giúp hạn chế chuyển động không mong muốn, bảo vệ bellow khỏi bị xoắn hoặc kéo lệch.

Nên dùng khi:

• Đường ống dài
• Máy móc rung mạnh
• Áp lực hoặc nhiệt độ thay đổi lớn

Lưu ý khi lắp đặt khớp giãn nở inox

Việc lắp đặt khớp giãn nở inox đòi hỏi kỹ thuật chính xác, bởi bellow là bộ phận mỏng và đàn hồi, nếu lắp sai rất dễ bị xoắn, vặn, nén quá mức hoặc lệch trục. Điều này có thể dẫn đến rò rỉ, phá hủy bellow hoặc làm hỏng cả đoạn ống. Dưới đây là những lưu ý quan trọng nhất cần tuân thủ khi thi công.

Không tháo bỏ vòng cố định (Shipping Bar) khi chưa lắp vào vị trí

Một số mẫu có thanh khóa hoặc vòng cố định để giữ bellow không bị giãn–nén trong quá trình vận chuyển.

Chỉ tháo khi khớp giãn nở đã cố định chắc chắn vào hệ thống.

Nếu tháo sớm → bellow giãn sai → mất độ đàn hồi.

Lắp đúng chiều – đúng hướng chuyển động

Khớp giãn nở inox có hướng hoạt động theo trục.
Không được:

• Lắp ngược
• Xoay lệch
• Ép bellow theo hướng không được thiết kế

Việc lắp sai chiều dễ gây nổ bellow khi nhiệt độ tăng cao.

Không kéo giãn hoặc nén khớp trước khi lắp

Bellow phải hoạt động ở trạng thái tự nhiên.

Nếu cố kéo dài hoặc nén ngắn lại cho vừa khoảng cách, bellow sẽ bị giảm tuổi thọ và co giãn kém.

Đảm bảo tâm trục đường ống thẳng hàng

Khớp giãn nở inox không dùng để bù lệch tâm lớn.
Sai lệch quá nhiều khiến:

• Bellow làm việc sai hướng
• Lực giãn nở truyền không đều
• Rách sóng hoặc biến dạng bất thường

Nên kiểm tra độ thẳng ống trước khi siết bulong.

Không dùng khớp giãn nở để chịu tải trọng đường ống

Đây là lỗi phổ biến trong thực tế.
Khớp giãn nở inox chỉ bù giãn nở, không phải để:

• Gánh tải trọng của ống
• Đỡ ống
• Chịu trọng lượng van, co, tê…

Hãy lắp thêm giá đỡ hoặc treo ống ở gần vị trí lắp đặt.

Không xoắn bellow khi siết bulong

Khi lắp mặt bích, nhiều thợ thường xoay cả thiết bị để siết bulong.
Điều này làm bellow bị xoắn, dẫn đến nứt sóng sau một thời gian.

Cách đúng:

• Cố định một đầu
• Siết bulong đều 4 góc
• Không xoay toàn bộ thiết bị

Siết bulong theo hình chữ X

Siết quá mạnh một góc sẽ làm lệch mặt bích, gây rò rỉ.
Cách siết đúng:

• Siết nhẹ đều từng bulong
• Sau đó siết chặt theo hình chữ X
• Kiểm tra độ kín bằng áp thử

Giữ khoảng cách phù hợp giữa các điểm cố định

Khớp giãn nở cần một đoạn tự do để bellow co–giãn.

Không đặt gối đỡ sát quá gần vì sẽ cản trở chuyển động.

Gợi ý:

• Khoảng cách tối thiểu tùy theo chiều dài bellow
• Tham khảo catalogue của từng model để đặt đúng vị trí neo

Tránh tiếp xúc với vật sắc hoặc tia lửa hàn

Bellow bằng inox mỏng rất dễ bị tổn thương nếu:

• Bị hàn gần
• Bị vật nhọn quệt vào
• Bị bắn xỉ hàn khi sửa ống

Vết xước ngoài nhỏ cũng có thể gây rách khi áp lực tăng.

Kiểm tra độ giãn nở sau khi lắp

Sau khi hoàn thiện, hãy:

• Kiểm tra độ co–giãn bằng tay (nhẹ)
• Đảm bảo bellow không bị ép hoặc kéo quá mức
• Đảm bảo không bị xoắn

Kiểm tra rò rỉ khi chạy thử

Khi vận hành thử:

• Tăng áp từ từ
• Theo dõi tiếng kêu lạ
• Kiểm tra độ rung ống
• Quan sát bellow khi nhiệt tăng

Nếu thấy bellow phồng bất thường → dừng hệ thống ngay.

Bảo trì định kỳ để kéo dài tuổi thọ

Nên kiểm tra 3–6 tháng/lần:

• Vết nứt
• Vết rò rỉ
• Bulong lỏng
• Biến dạng sóng bellow

Bảo trì sớm giúp tránh sự cố lớn khi hệ thống đang tải cao.

Câu hỏi thường gặp
