Khớp nối mềm cao su 2 cầu

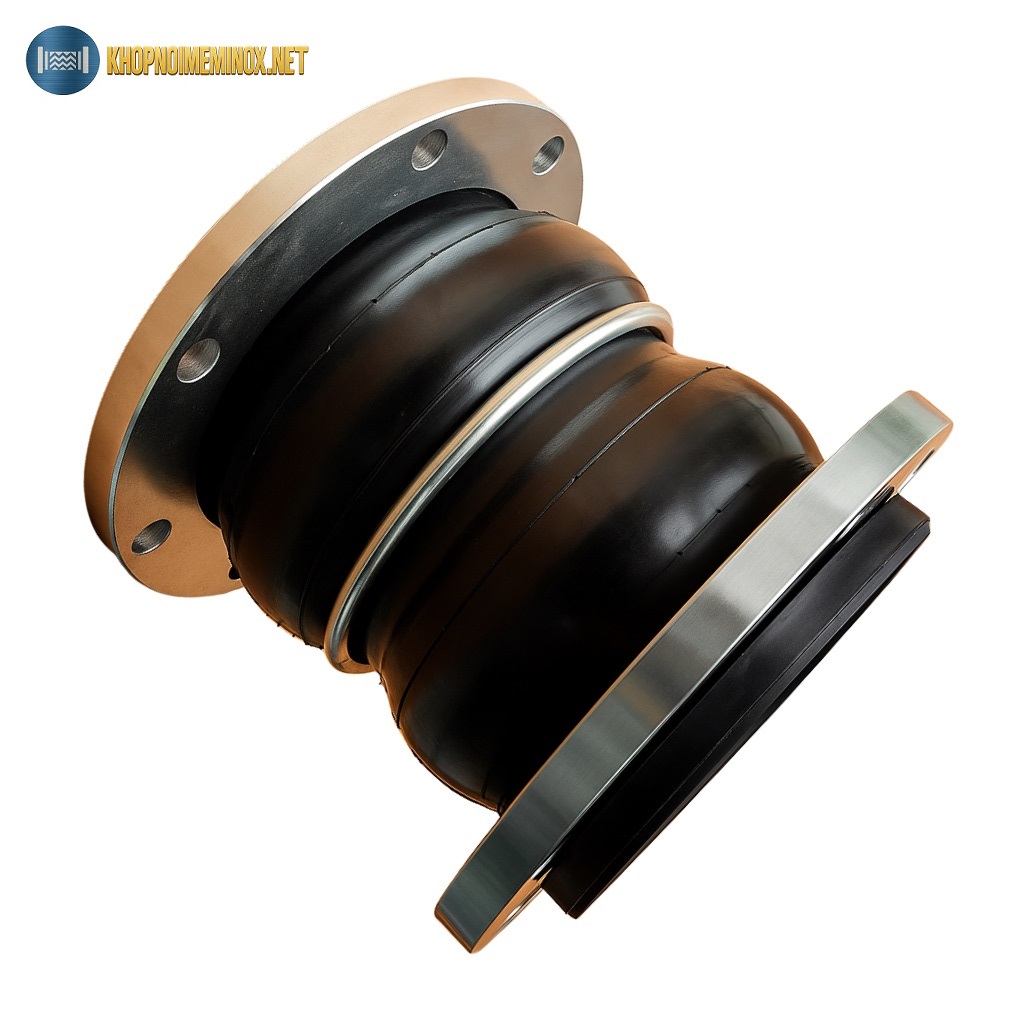

Khớp nối mềm cao su 2 cầu là gì?

Khớp nối mềm cao su 2 cầu là phiên bản nâng cao của khớp nối cao su, được thiết kế với hai bầu cao su đàn hồi liên tiếp nhằm tăng khả năng giảm rung, bù giãn nở và hấp thụ sai lệch đường ống. Nhờ biên độ làm việc lớn hơn so với loại 1 cầu, sản phẩm đặc biệt phù hợp cho các hệ thống rung mạnh, đường ống dài, nhiệt độ và áp suất thay đổi thường xuyên.
Trong hệ sinh thái các dòng khớp nối, đây là lựa chọn được ưu tiên khi người dùng cần hiệu quả kỹ thuật cao hơn trong nhóm khớp nối mềm cao su.

Cấu tạo & vật liệu

Khớp nối mềm cao su 2 cầu có cấu tạo tương tự loại 1 cầu nhưng được mở rộng về chiều dài và biên độ đàn hồi.

Hai bầu cao su đàn hồi (double sphere)

Hai bầu cao su đặt nối tiếp giúp:

• Tăng gấp đôi khả năng co giãn dọc trục
• Cải thiện đáng kể khả năng bù lệch ngang và lệch góc
• Hấp thụ rung động mạnh và liên tục hiệu quả hơn

Vật liệu cao su thường dùng gồm:

• EPDM: nước sạch, nước nóng, HVAC, chống lão hóa tốt
• NBR: dầu, nhiên liệu, môi chất gốc dầu
• Neoprene: môi trường trung tính, đa dụng

Lớp bố vải gia cường nhiều lớp
Bên trong mỗi bầu cao su là các lớp bố vải polyester/nylon có nhiệm vụ:

• Tăng độ bền kéo và chịu áp
• Hạn chế phồng bầu khi áp suất tăng đột ngột
• Duy trì hình dạng ổn định trong thời gian dài

Vòng thép định hình (wire ring)

Mỗi bầu cao su đều được gia cường bằng vòng thép để giữ form khi làm việc ở áp suất cao, đặc biệt quan trọng với hệ thống rung mạnh hoặc chu kỳ đóng/mở bơm liên tục.

Mặt bích kim loại

Mặt bích chế tạo từ thép carbon, sơn epoxy hoặc mạ kẽm, khoan lỗ theo JIS – ANSI – DIN. Do khớp nối 2 cầu thường làm việc ở biên độ lớn, độ chính xác mặt bích và chất lượng bulong là yếu tố rất quan trọng.

Nguyên lý hoạt động cơ bản – khi nhiệt độ và áp suất thay đổi

Nguyên lý làm việc của khớp nối mềm cao su 2 cầu dựa trên tính đàn hồi cộng hưởng của hai bầu cao su.

• Khi hệ thống vận hành, rung động từ máy bơm, quạt, chiller hoặc tua-bin sẽ truyền vào đường ống. Hai bầu cao su đóng vai trò như hai lớp đệm đàn hồi liên tiếp, giúp triệt tiêu rung động hiệu quả hơn so với một bầu.
• Khi nhiệt độ tăng, đường ống giãn nở theo chiều dài. Khớp nối 2 cầu cho phép dịch chuyển dọc trục lớn hơn, giảm ứng suất tích tụ tại mặt bích.
• Khi có sai lệch lắp đặt hoặc nền móng rung lắc, hai bầu cao su cho phép bù lệch ngang và lệch góc tốt hơn, giúp hệ thống ổn định lâu dài.

Nhờ nguyên lý này, khớp nối mềm cao su 2 cầu thường được lắp ở những vị trí “nhạy cảm” nhất của hệ thống.

Thông số kỹ thuật

Ưu – nhược điểm kèm phân tích kỹ thuật

Ưu điểm

• Khả năng giảm rung vượt trội so với loại 1 cầu
• Bù giãn nở và sai lệch lớn, phù hợp đường ống dài
• Giảm ứng suất lên máy bơm, mặt bích, bulong
• Tăng độ bền tổng thể cho hệ thống vận hành liên tục

Nhược điểm

• Kích thước dài hơn, cần không gian lắp đặt
• Giá thành cao hơn khớp nối 1 cầu
• Vẫn bị giới hạn nhiệt độ/áp suất theo vật liệu cao su

So sánh với các loại khớp nối khác

Ứng dụng thực tế theo ngành

• Nhà máy nhiệt điện: giảm rung tại các tuyến ống phụ trợ, hệ thống làm mát
• Hệ thống hơi nóng (áp thấp – trung bình): hạn chế ứng suất khi đóng/mở van
• HVAC – Chiller công suất lớn: triệt rung phòng máy, tăng tuổi thọ thiết bị
• Nhà máy hóa chất nhẹ: khi cần bù giãn lớn và chọn đúng vật liệu cao su

Lưu ý chọn lựa & bảo trì

• Ưu tiên dùng 2 cầu khi rung mạnh hoặc đường ống dài
• Chọn đúng vật liệu cao su theo môi chất
• Đồng bộ tiêu chuẩn mặt bích toàn hệ thống
• Siết bulong đều lực, không ép lệch bầu cao su
• Kiểm tra định kỳ bề mặt cao su, vòng thép và mặt bích

Câu hỏi thường gặp (FAQ)

Liên hệ / Mua hàng

Trong thực tế thi công, dạng khớp nối mềm cao su mặt bích được sử dụng phổ biến nhất cho cả loại 1 cầu và 2 cầu nhờ dễ lắp đặt và đồng bộ tiêu chuẩn.
