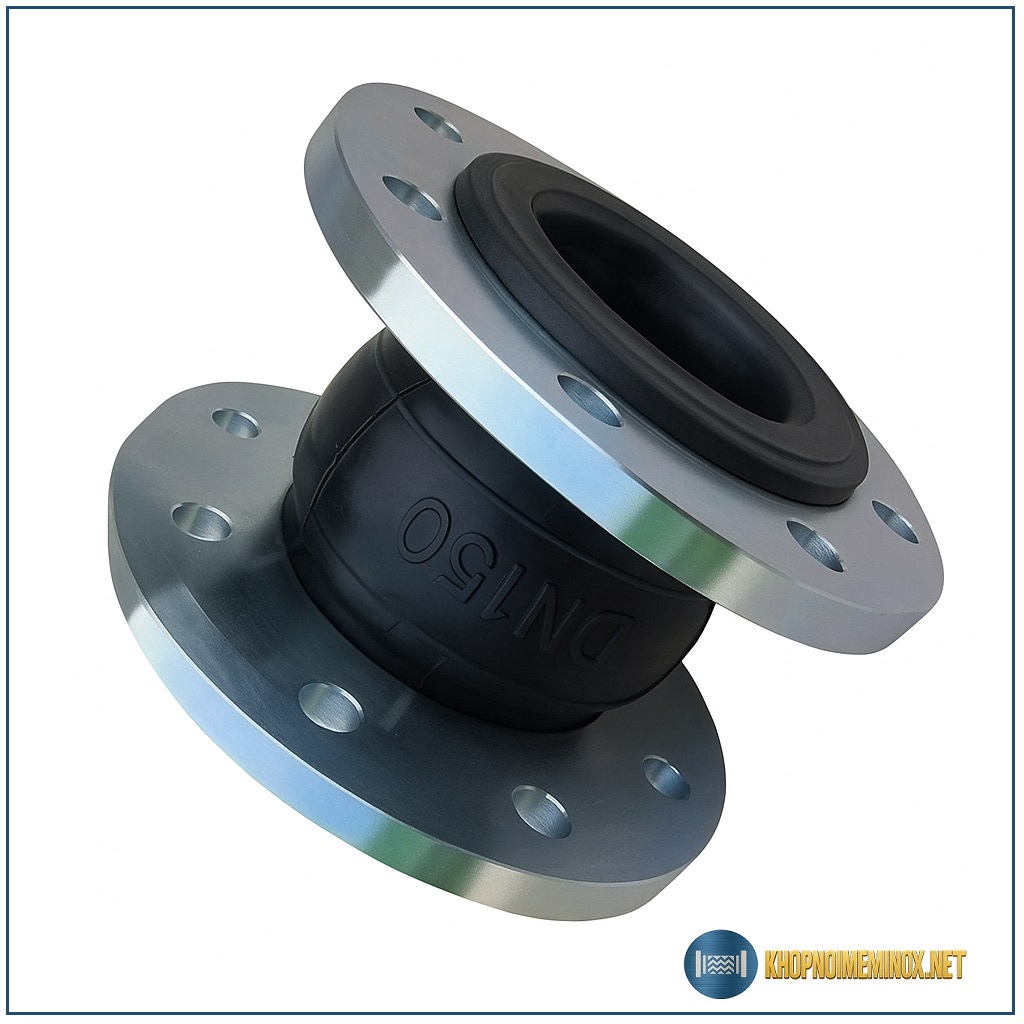

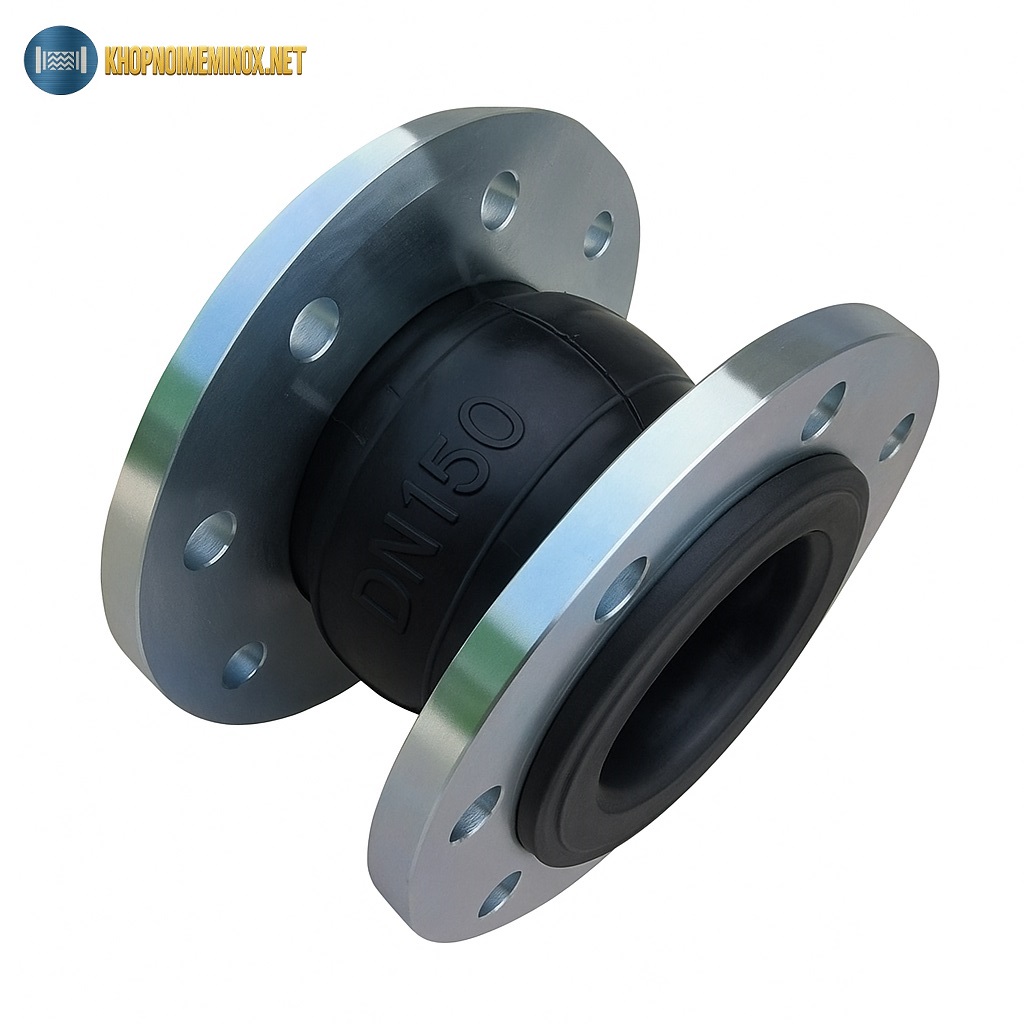

Giới thiệu khớp nối mềm cao su DN150
Khớp nối mềm cao su DN150 là thiết bị kỹ thuật quan trọng dùng để giảm rung, giảm tiếng ồn và bù giãn nở nhiệt cho hệ thống đường ống có kích thước danh định DN150 (≈ phi 168 mm – 6 inch). Đây là size lớn, thường xuất hiện trong các hệ thống bơm công suất cao, HVAC trung tâm, PCCC, nhà máy công nghiệp và hạ tầng kỹ thuật, nơi rung động và giãn nở nhiệt diễn ra rõ rệt hơn so với các size nhỏ.
Để nắm tổng quan các dòng sản phẩm theo vật liệu và cấu tạo, bạn có thể tham khảo thêm danh mục khớp nối mềm cao su trước khi lựa chọn cấu hình DN150 phù hợp cho công trình.
Cấu tạo & vật liệu
Khớp nối mềm cao su DN150 có cấu tạo tương tự các size khác nhưng được gia cường mạnh hơn để đáp ứng lưu lượng và tải trọng lớn.
Thân cao su đàn hồi
Bầu cao su là bộ phận trung tâm, trực tiếp hấp thụ rung động và cho phép đường ống co giãn. Với DN150, vật liệu cao su thường được lựa chọn kỹ nhằm đảm bảo độ bền lâu dài:
-
EPDM: phù hợp nước sạch, nước nóng, HVAC; chống lão hóa tốt.
-
NBR: sử dụng cho môi trường có dầu, nhiên liệu hoặc dung môi dầu nhẹ.
-
Neoprene: dùng cho môi trường trung tính, đa dụng.
Cao su được lưu hóa đồng đều, đảm bảo độ đàn hồi ổn định ngay cả khi hệ thống vận hành liên tục.
Lớp bố vải gia cường nhiều lớp
Bên trong bầu cao su DN150 là nhiều lớp bố vải polyester/nylon:
-
Tăng khả năng chịu áp và chịu kéo
-
Hạn chế phồng bầu khi áp suất tăng đột ngột
-
Giữ ổn định hình dạng khớp nối trong quá trình vận hành dài hạn
Vòng thép định hình
Với size DN150, vòng thép đóng vai trò đặc biệt quan trọng trong việc giữ form bầu cao su, tránh biến dạng khi hệ thống rung mạnh hoặc khởi động bơm công suất lớn.
Mặt bích kim loại
Mặt bích thường làm từ thép carbon, phủ sơn epoxy chống ăn mòn, khoan lỗ theo các tiêu chuẩn JIS 10K, ANSI 150 hoặc DIN PN10–PN16. Độ phẳng mặt bích DN150 là yếu tố then chốt để đảm bảo độ kín và an toàn vận hành.
Nguyên lý hoạt động cơ bản
Trong hệ thống đường ống DN150, rung động và giãn nở nhiệt thường lớn và rõ rệt do lưu lượng lớn và công suất bơm cao. Khớp nối mềm cao su DN150 hoạt động dựa trên tính đàn hồi và biến dạng có kiểm soát của cao su:
- Khi máy bơm vận hành, rung động truyền trực tiếp vào đường ống. Bầu cao su DN150 hấp thụ phần lớn dao động này, giúp giảm rung và tiếng ồn lan truyền.
- Khi nhiệt độ môi chất tăng, đường ống DN150 giãn nở theo chiều dài. Khớp nối cho phép dịch chuyển dọc trục và ngang trong giới hạn cho phép, từ đó giảm ứng suất tập trung tại mặt bích và bulong.
- Khi áp suất thay đổi liên tục, các lớp bố vải và vòng thép giúp khớp nối giữ ổn định hình dạng, duy trì độ kín và kéo dài tuổi thọ.
Nhờ cơ chế này, khớp nối DN150 đóng vai trò như “vùng đệm an toàn” cho toàn bộ tuyến ống.
Thông số kỹ thuật
| Thông số | Giá trị điển hình |
|---|---|
| Loại sản phẩm | Khớp nối mềm cao su DN150 |
| Kích thước danh định | DN150 |
| Đường kính ống tương đương | Phi 168 mm (~6 inch) |
| Vật liệu cao su | EPDM / NBR / Neoprene |
| Lớp gia cường | Bố vải + vòng thép |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS 10K / ANSI 150 / DIN PN10–PN16 |
| Áp suất làm việc | 10 – 16 bar |
| Nhiệt độ làm việc | -10°C đến +120°C |
| Kiểu cấu tạo | 1 cầu hoặc 2 cầu |
| Môi trường sử dụng | Nước, HVAC, hơi áp thấp, dầu nhẹ |
Ưu – nhược điểm
Ưu điểm
- Giảm rung và tiếng ồn rất hiệu quả cho hệ thống DN150
- Bù giãn nở nhiệt và sai lệch lắp đặt ở mức an toàn
- Bảo vệ máy bơm, van và mối nối mặt bích
- Phù hợp nhiều tiêu chuẩn mặt bích phổ biến
Nhược điểm
- Kích thước và trọng lượng lớn, cần không gian lắp đặt phù hợp
- Yêu cầu lắp đặt chính xác, siết bulong đều lực
- Cao su có tuổi thọ hữu hạn, cần kiểm tra và bảo trì định kỳ
So sánh với các loại khớp nối khác
| Giải pháp | Đặc điểm | Khi nên dùng |
|---|---|---|
| Cao su DN150 | Giảm rung tốt, linh hoạt | Hệ thống nước, HVAC |
| Cao su 2 cầu DN150 | Bù giãn & giảm rung tốt hơn | Rung mạnh, tuyến ống dài |
| Ống mềm kim loại DN150 | Chịu nhiệt, áp cao | Hơi nóng, áp suất lớn |
| Khớp giãn nở kim loại | Bù giãn rất lớn | Tuyến ống dài, nhiệt cao |
Ứng dụng thực tế theo ngành
- Nhà máy nước & cấp thoát nước: lắp tại đầu hút – đầu xả bơm DN150
- HVAC trung tâm: giảm rung, giảm ồn tại phòng máy chiller
- Hệ thống PCCC: bảo vệ bơm khi khởi động công suất lớn
- Khu công nghiệp & nhà xưởng: giảm ứng suất đường ống chính
- Ngành hơi áp thấp – trung bình: dùng cho các nhánh phụ, hạn chế rung
Lưu ý chọn lựa & bảo trì
- Xác định rõ môi chất, nhiệt độ và áp suất để chọn đúng vật liệu cao su
- Đồng bộ tiêu chuẩn mặt bích DN150 trong toàn hệ thống
- Siết bulong theo đường chéo, đều lực, tránh ép lệch bầu cao su
- Bố trí gối đỡ cố định gần vị trí lắp khớp nối
- Kiểm tra định kỳ bề mặt cao su, thay thế khi có dấu hiệu nứt, phồng hoặc chai cứng
Câu hỏi thường gặp
Liên hệ / Mua hàng
Trong thi công thực tế, dạng khớp nối mềm cao su mặt bích DN150 được sử dụng phổ biến nhờ dễ lắp đặt và đồng bộ tiêu chuẩn đường ống.
