Khớp nối mềm cao su DN20 là gì?
Trong các hệ thống đường ống nhỏ (DN20), rung từ máy bơm, dao động áp lực hoặc giãn nở nhiệt tuy “nhẹ” nhưng lại là nguyên nhân âm thầm gây rò rỉ ở mối ren, lỏng khớp, thậm chí làm giảm tuổi thọ bơm và thiết bị. Khớp nối mềm cao su DN20 được dùng như một đoạn “đệm đàn hồi”, giúp giảm rung – giảm ồn – bù giãn nở – bù lệch tâm nhỏ, để hệ thống vận hành êm và bền hơn.

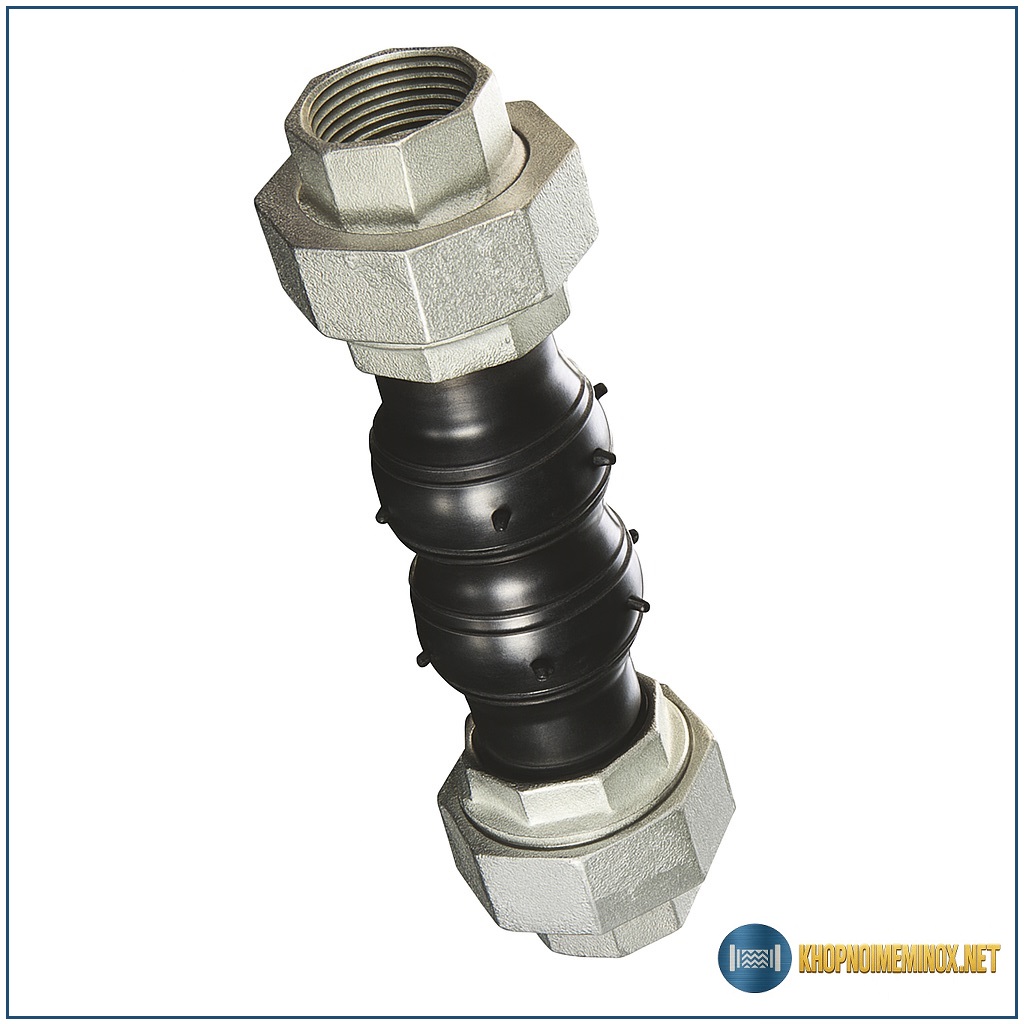

Khớp nối mềm cao su DN20 là loại khớp nối đàn hồi dùng cho đường ống DN20 (≈ 3/4” – phi 27 mm), phổ biến dạng nối ren hai đầu. Vai trò chính:
- Hấp thụ rung động: giảm rung truyền từ bơm/thiết bị quay sang đường ống.
- Giảm tiếng ồn: hạn chế cộng hưởng, rung thành ống gây ồn.
- Bù giãn nở nhiệt: khi đường ống nóng lên/nguội đi, khớp co giãn giúp giảm ứng suất.
- Bù sai lệch lắp đặt nhỏ: lệch tâm nhẹ, lệch cao độ vài mm vẫn “ôm” được.
Sản phẩm rất hợp cho cụm bơm DN20, hệ nước kỹ thuật, HVAC, hệ cấp nước dân dụng hoặc đường ống nhánh.
Bạn có thể xem thêm tổng quan dòng khớp nối mềm cao su nối ren (mẫu, kiểu kết nối, cách chọn) trước khi đi sâu vào bài dưới đây.

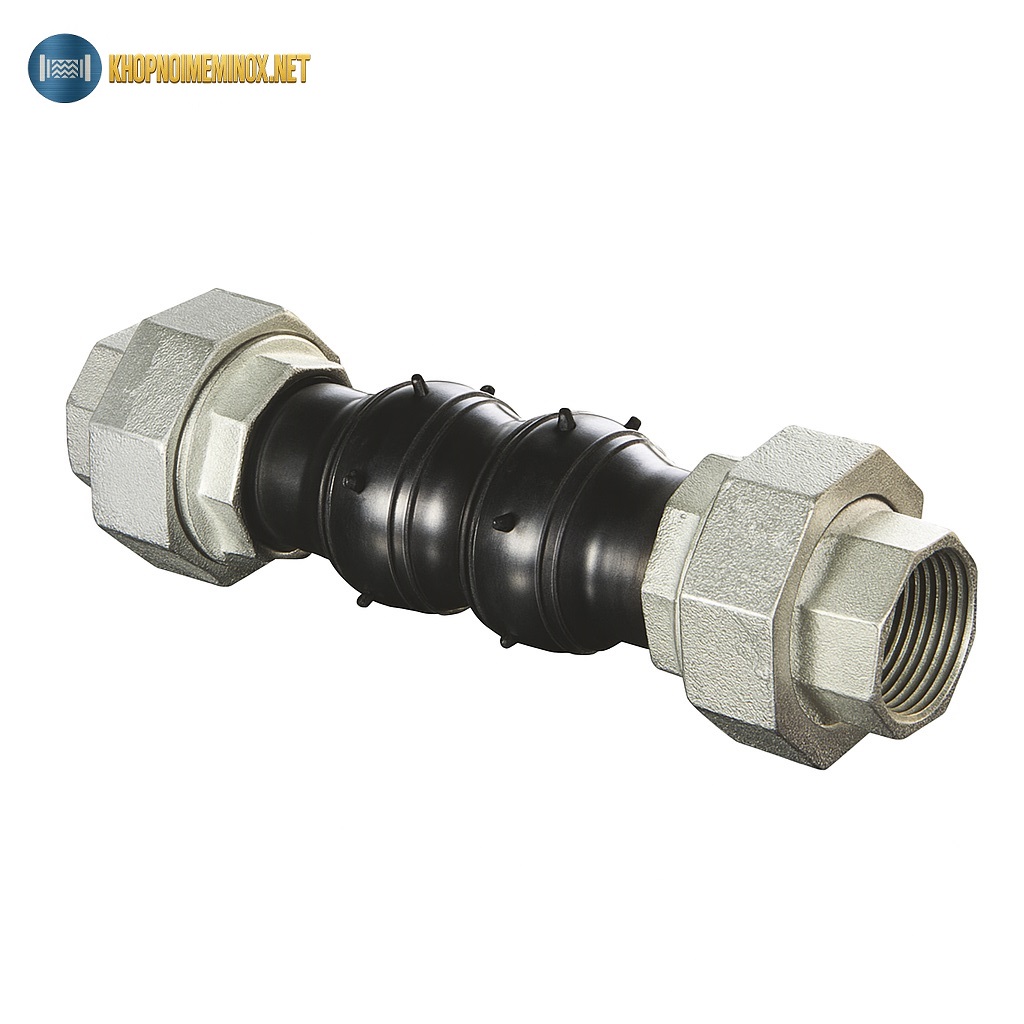

Cấu tạo & vật liệu
Một khớp nối mềm cao su DN20 tiêu chuẩn thường gồm:
Thân cao su đàn hồi
- Vật liệu hay gặp: EPDM (hợp nước, chịu thời tiết), NBR (hợp dầu nhẹ) hoặc cao su kỹ thuật tương đương.
- Đây là phần “làm việc” chính: đàn hồi, hấp thụ rung và biến dạng có kiểm soát.
Lớp bố vải gia cường (bên trong thân)
- Tăng khả năng chịu áp, giúp thân không bị phình quá mức khi áp lực dao động.
- Giữ form, tăng độ bền khi khớp làm việc liên tục.
Hai đầu nối ren kim loại
- Thường là thép mạ kẽm hoặc inox tùy phiên bản.
- Gia công ren theo BSP/NPT để lắp kín với phụ kiện DN20 phổ biến.
- Đây là phần quyết định độ kín và độ “chuẩn ren” khi vặn lắp.
Nguyên lý hoạt động cơ bản – khi nhiệt độ và áp suất thay đổi
- Khi có rung/dao động: thân cao su co giãn như lò xo đàn hồi, hấp thụ năng lượng rung, giảm truyền rung sang ống.
- Khi áp suất thay đổi: lớp bố vải gia cường giúp thân giữ ổn định, hạn chế phình giãn bất thường.
- Khi nhiệt độ thay đổi: đường ống giãn nở/ co lại, khớp mềm “nhường” biến dạng theo trục và góc nhỏ → giảm ứng suất tại mối ren, hạn chế rò rỉ.
Nói dễ hiểu: thay vì ống và mối ren phải “gánh” rung – giãn nở, thì khớp nối mềm đứng ra “chịu” phần đó.
Thông số kỹ thuật
| Thông số | Giá trị tham khảo |
|---|---|
| Kích cỡ danh nghĩa | DN20 |
| Quy đổi kích thước | 3/4 inch – phi 27 mm |
| Kiểu kết nối | Ren trong 2 đầu |
| Tiêu chuẩn ren | BSP / NPT |
| Vật liệu thân | Cao su EPDM / NBR |
| Gia cường | Bố vải chịu lực |
| Vật liệu đầu ren | Thép mạ kẽm / Inox |
| Áp suất làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C (tùy cao su) |
| Môi chất phù hợp | Nước, khí, nước thải nhẹ |
Lưu ý: thông số có thể thay đổi theo hãng/cấu hình. Nếu bạn cần chốt đúng vật liệu cao su (EPDM/NBR) theo môi chất thực tế, nên báo rõ điều kiện làm việc để chọn chuẩn.
Ưu – nhược điểm
Ưu điểm
- Giảm rung/giảm ồn rõ rệt: đặc biệt hữu ích khi lắp ngay sau bơm DN20.
- Giảm nguy cơ rò rỉ mối ren: vì giảm ứng suất do rung và giãn nở.
- Lắp nhanh, bảo trì dễ: thao tác như phụ kiện ren thông thường.
- Chi phí hợp lý: phù hợp cho hệ thống nhánh, công trình dân dụng – kỹ thuật nhẹ.
Nhược điểm
- Giới hạn nhiệt độ: không phù hợp môi trường quá nóng (hơi nhiệt cao).
- Phụ thuộc vật liệu cao su: chọn sai (ví dụ dùng EPDM cho dầu) sẽ mau hỏng.
- Không hợp hóa chất mạnh: cần xác định rõ môi chất trước khi mua.
So sánh với các loại khớp nối khác
| Tiêu chí | Khớp nối mềm cao su DN20 (nối ren) | Ống mềm inox (dây mềm inox) | Khớp giãn nở kim loại (ống xếp) |
|---|---|---|---|
| Khả năng giảm rung | Rất tốt | Tốt (tùy cấu trúc) | Trung bình |
| Chịu nhiệt | Trung bình | Tốt | Rất tốt |
| Chịu áp | Khá (PN10–PN16) | Khá–tốt | Tốt–rất tốt |
| Lắp đặt | Rất nhanh, vặn ren | Cần đúng đầu nối, tránh gập | Cần tính toán bù giãn nở |
| Phù hợp đường ống nhỏ | Rất phù hợp | Phù hợp | Ít dùng cho DN nhỏ |
| Giá thành | Hợp lý | Trung bình–cao | Cao |
| Ứng dụng nổi bật | Giảm rung bơm, hệ nước/HVAC | Kết nối linh hoạt, rung vừa | Bù giãn nở nhiệt lớn, nhiệt cao |
Ứng dụng thực tế theo ngành
- HVAC – cơ điện công trình: đường nước lạnh/nước giải nhiệt nhánh DN20, hạn chế rung gây ồn trần kỹ thuật.
- Hệ bơm dân dụng – tòa nhà nhỏ: lắp sau bơm tăng áp DN20 để giảm rung, giảm “rò ren” sau thời gian dài.
- Nhà xưởng công nghiệp nhẹ: đường nước kỹ thuật, khí nén áp thấp, hệ tuần hoàn nhỏ.
- Một số hệ hóa chất nhẹ: chỉ khi chọn đúng vật liệu cao su tương thích (cần tư vấn kỹ).
Lưu ý chọn lựa & bảo trì
Khi chọn mua
Xác định đúng DN20 (3/4” – phi 27) và chuẩn ren BSP/NPT đang dùng.
Chọn đúng vật liệu cao su theo môi chất:
- EPDM: hợp nước, thời tiết, nước nóng vừa.
- NBR: hợp dầu nhẹ/ môi trường có dầu.
Nếu lắp sau bơm: ưu tiên loại có gia cường tốt, đầu ren gia công chuẩn, kín.
Khi lắp đặt
- Không vặn “quá lực” làm hỏng ren, méo đầu nối.
- Tránh xoắn thân cao su khi siết; nên giữ đúng hướng, siết đều.
- Không để khớp chịu kéo căng liên tục; cần căn tuyến ống cho thẳng.
Khi bảo trì
- Kiểm tra định kỳ: nứt chân cao su, phồng bất thường, rò tại ren.
- Nếu làm việc ngoài trời: nên có che chắn, tránh nắng trực tiếp làm lão hóa nhanh.
Câu hỏi thường gặp
Liên hệ / Mua hàng
Nếu bạn cần tư vấn chọn đúng cấu hình (vật liệu cao su, chuẩn ren, điều kiện áp – nhiệt), bạn có thể tham khảo thêm khớp nối mềm cao su nối ren và liên hệ trực tiếp:
