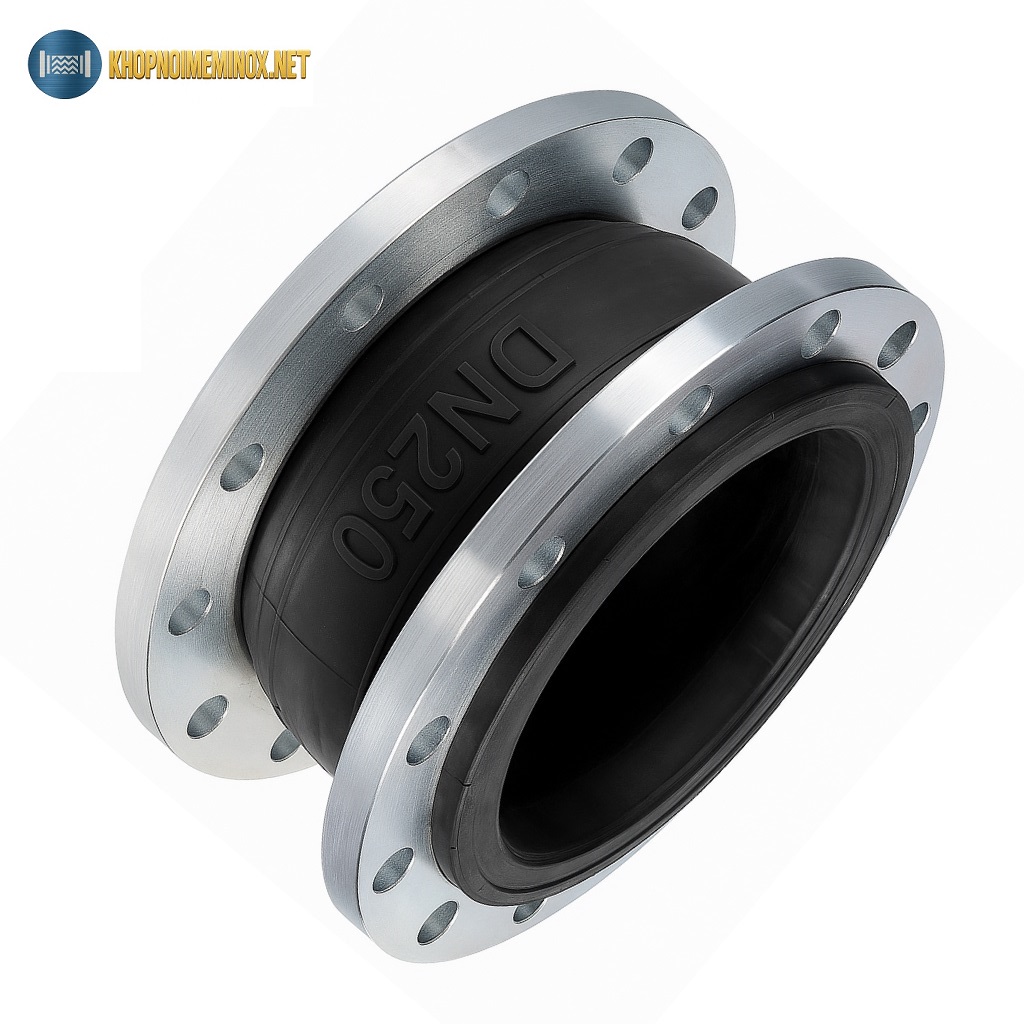

Giới thiệu khớp nối mềm cao su DN250
Khớp nối mềm cao su DN250 là thiết bị kỹ thuật chuyên dùng để giảm rung, giảm tiếng ồn và bù giãn nở nhiệt cho hệ thống đường ống có kích thước danh định DN250 (≈ phi 273 mm – 10 inch). Đây là size lớn, thường xuất hiện trên các tuyến ống chính của trạm bơm, nhà máy nước, HVAC trung tâm, PCCC, khu công nghiệp và hạ tầng kỹ thuật, nơi lưu lượng lớn và rung động cơ học diễn ra liên tục.
Để nắm tổng quan các dòng, vật liệu và cấu tạo trong cùng nhóm sản phẩm, bạn có thể tham khảo danh mục khớp nối mềm cao su trước khi lựa chọn cấu hình DN250 phù hợp cho công trình.
Cấu tạo & vật liệu – mô tả chi tiết từng bộ phận
Với kích thước DN250, khớp nối mềm cao su được thiết kế gia cường đặc biệt nhằm đảm bảo an toàn và độ bền khi vận hành lâu dài.
Thân cao su đàn hồi (bầu cao su DN250)
Bầu cao su là bộ phận trung tâm, có nhiệm vụ hấp thụ rung động và cho phép đường ống co giãn linh hoạt. Các vật liệu cao su thường dùng gồm:
- EPDM: phù hợp nước sạch, nước nóng, HVAC; khả năng chống lão hóa và chịu thời tiết tốt.
- NBR: dùng cho môi trường có dầu, nhiên liệu hoặc dung môi dầu nhẹ.
- Neoprene: ứng dụng trong môi trường trung tính, đa dụng.
Cao su được lưu hóa đồng đều, đảm bảo độ đàn hồi ổn định ngay cả khi làm việc ở tải trọng lớn.
Lớp bố vải gia cường nhiều lớp
Bên trong bầu cao su DN250 là nhiều lớp bố vải polyester/nylon:
- Tăng khả năng chịu áp, chịu kéo
- Hạn chế phồng bầu khi áp suất tăng đột ngột
- Giữ ổn định hình dạng khớp nối trong quá trình vận hành dài hạn
Vòng thép định hình
Với size DN250, vòng thép giữ vai trò then chốt trong việc giữ form bầu cao su, tránh biến dạng khi rung mạnh hoặc khi máy bơm khởi động/dừng đột ngột.
Mặt bích kim loại
Mặt bích được chế tạo từ thép carbon, sơn epoxy chống ăn mòn hoặc mạ kẽm, khoan lỗ theo JIS 10K, ANSI 150 hoặc DIN PN10–PN16. Độ phẳng mặt bích DN250 ảnh hưởng trực tiếp đến độ kín và độ an toàn của toàn hệ thống.
Nguyên lý hoạt động cơ bản
Ở các tuyến ống DN250, rung động và giãn nở nhiệt rất rõ rệt do lưu lượng lớn và quán tính dòng chảy cao. Khớp nối mềm cao su DN250 hoạt động dựa trên tính đàn hồi và khả năng biến dạng có kiểm soát của cao su:
- Giảm rung: Bầu cao su hấp thụ dao động sinh ra từ máy bơm, quạt công suất lớn, hạn chế truyền rung dọc theo tuyến ống.
- Bù giãn nở nhiệt: Khi nhiệt độ môi chất tăng, đường ống DN250 giãn dài; khớp nối cho phép dịch chuyển dọc trục, ngang và lệch góc trong giới hạn cho phép, giảm ứng suất tập trung tại mặt bích và bulong.
- Ổn định áp suất: Các lớp bố vải và vòng thép giúp khớp nối giữ hình dạng, duy trì độ kín khi áp suất thay đổi liên tục.
Nhờ cơ chế này, khớp nối DN250 được xem như vùng đệm an toàn cho các tuyến ống lớn.
Thông số kỹ thuật
| Thông số | Giá trị điển hình |
|---|---|
| Loại sản phẩm | Khớp nối mềm cao su DN250 |
| Kích thước danh định | DN250 |
| Đường kính ống tương đương | Phi 273 mm (~10 inch) |
| Vật liệu cao su | EPDM / NBR / Neoprene |
| Lớp gia cường | Bố vải + vòng thép |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS 10K / ANSI 150 / DIN PN10–PN16 |
| Áp suất làm việc | 10 – 16 bar |
| Nhiệt độ làm việc | -10°C đến +120°C |
| Kiểu cấu tạo | 1 cầu hoặc 2 cầu |
| Môi trường sử dụng | Nước, HVAC, hơi áp thấp–trung bình, dầu nhẹ |
Ưu – nhược điểm
Ưu điểm
- Giảm rung và tiếng ồn rất hiệu quả cho tuyến DN250
- Bù giãn nở nhiệt tốt, giảm ứng suất lên mặt bích và thiết bị
- Bảo vệ máy bơm, van, bulong và kết cấu đường ống
- Tương thích nhiều tiêu chuẩn mặt bích thông dụng
Nhược điểm
- Kích thước và trọng lượng lớn, cần không gian lắp đặt phù hợp
- Yêu cầu lắp đặt chính xác, siết bulong đều lực
- Cao su có tuổi thọ hữu hạn, cần kiểm tra và bảo trì định kỳ
So sánh với các loại khớp nối khác
| Giải pháp | Đặc điểm | Khi nên dùng |
|---|---|---|
| Cao su DN250 (1 cầu) | Gọn, hiệu quả | Rung nhẹ–trung bình |
| Cao su DN250 (2 cầu) | Bù giãn & giảm rung tốt hơn | Rung mạnh, tuyến ống dài |
| Ống mềm kim loại DN250 | Chịu nhiệt, áp cao | Hơi nóng, áp suất lớn |
| Khớp giãn nở kim loại | Bù giãn rất lớn | Tuyến ống rất dài |
Ứng dụng thực tế theo ngành
- Nhà máy nước & cấp thoát nước: tuyến ống chính, đầu hút – đầu xả bơm DN250
- HVAC trung tâm: phòng máy chiller công suất lớn
- Hệ thống PCCC: trạm bơm lưu lượng cao
- Khu công nghiệp & hạ tầng: tuyến ống phân phối chính
- Hơi áp thấp – trung bình: các nhánh phụ cần giảm rung
Lưu ý chọn lựa & bảo trì
- Chọn đúng vật liệu cao su theo môi chất, nhiệt độ và áp suất
- Đồng bộ tiêu chuẩn mặt bích DN250 trong toàn hệ thống
- Siết bulong theo đường chéo, đều lực, tránh ép lệch bầu cao su
- Bố trí gối đỡ cố định gần vị trí lắp đặt khớp nối
- Kiểm tra định kỳ bề mặt cao su, thay thế khi có dấu hiệu nứt, phồng hoặc chai cứng
Câu hỏi thường gặp
Liên hệ / Mua hàng
Trong thi công thực tế, dòng khớp nối mềm cao su mặt bích DN250 được sử dụng phổ biến nhờ lắp đặt nhanh và đồng bộ tiêu chuẩn đường ống.
