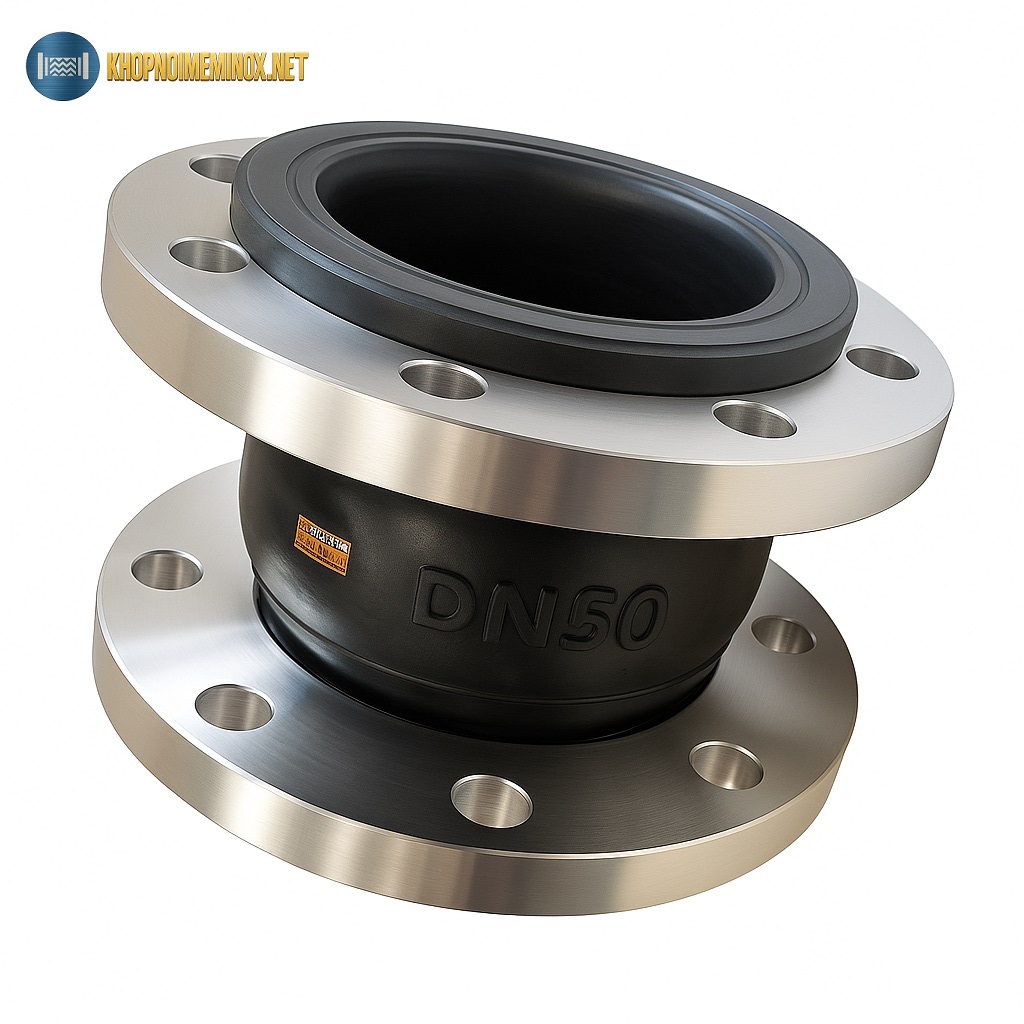

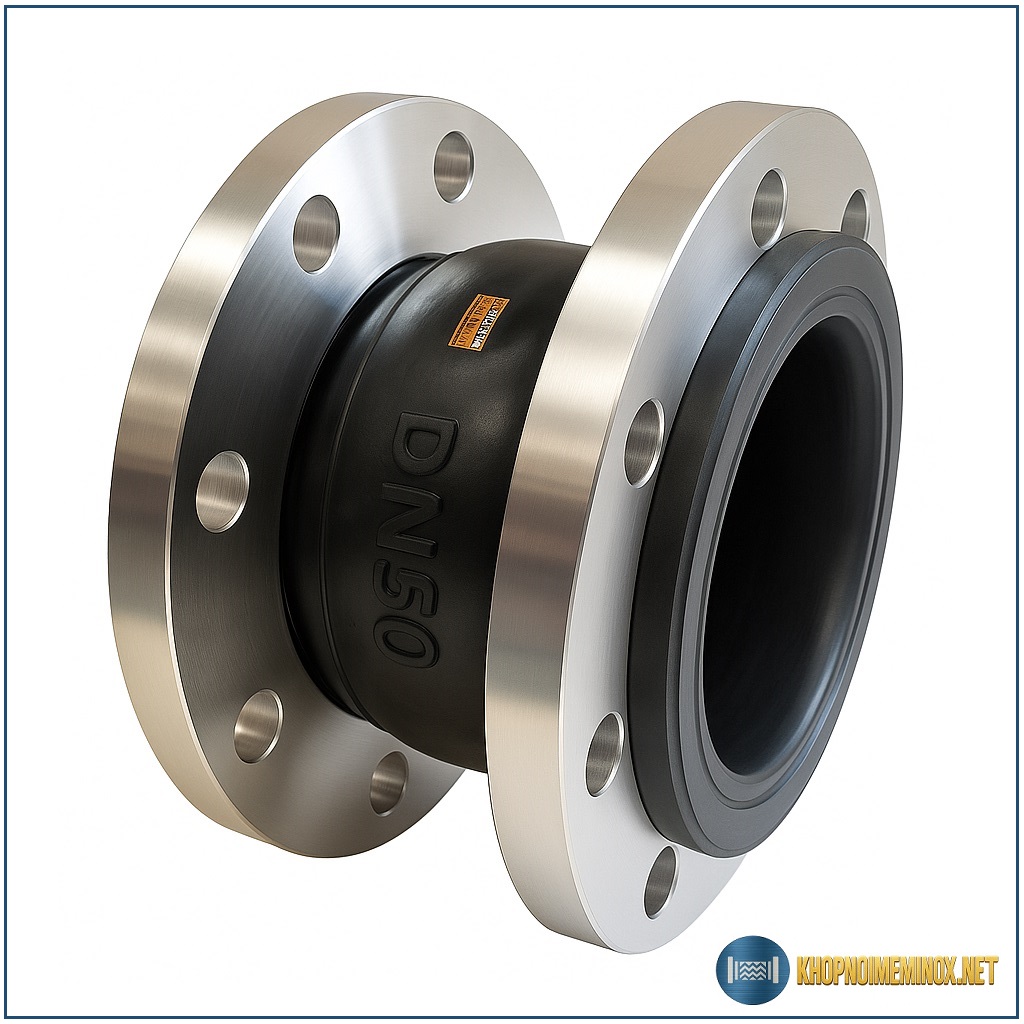

Khớp nối mềm cao su DN50

Giới thiệu khớp nối mềm cao su DN50

Khớp nối mềm cao su DN50 là thiết bị dùng để giảm rung, giảm tiếng ồn và bù giãn nở nhiệt cho hệ thống đường ống có kích thước danh định DN50 (≈ phi 60 mm – 2 inch). Đây là size rất phổ biến trong hệ thống bơm nước, HVAC cục bộ, PCCC, đường ống kỹ thuật trong nhà xưởng và tòa nhà, nơi không gian lắp đặt hạn chế nhưng vẫn cần triệt rung hiệu quả.

Để nắm tổng quan các dòng theo cấu tạo và vật liệu, bạn có thể tham khảo danh mục khớp nối mềm cao su trước khi lựa chọn cấu hình DN50 phù hợp.

Cấu tạo & vật liệu

So với các size lớn, DN50 có kết cấu gọn hơn nhưng vẫn đầy đủ các thành phần kỹ thuật cốt lõi.

Thân cao su đàn hồi (bầu cao su DN50)

Bầu cao su là phần trung tâm, hấp thụ rung và cho phép đường ống co giãn nhỏ. Các vật liệu thường dùng:

• EPDM: nước sạch, nước nóng, HVAC; chống lão hóa tốt.
• NBR: môi trường có dầu, nhiên liệu hoặc dung môi dầu nhẹ.
• Neoprene: môi trường trung tính, đa dụng.

Cao su được lưu hóa đều, đảm bảo độ đàn hồi ổn định trong vận hành liên tục.

Lớp bố vải gia cường

Bên trong bầu cao su DN50 là các lớp bố vải polyester/nylon giúp:

• Tăng độ bền kéo – chịu áp
• Hạn chế phồng bầu khi áp suất thay đổi
• Giữ hình dạng ổn định theo thời gian

Vòng thép định hình

• Vòng thép có nhiệm vụ giữ form bầu cao su, tránh biến dạng khi bơm khởi động/dừng hoặc khi hệ thống rung lắc.

Mặt bích kim loại

• Mặt bích thép carbon sơn epoxy (hoặc mạ kẽm), khoan lỗ theo JIS 10K, ANSI 150 hoặc DIN PN10–PN16. Với DN50, độ phẳng bích và đồng bộ tiêu chuẩn giúp lắp nhanh, kín khít.

Nguyên lý hoạt động cơ bản – khi nhiệt độ và áp suất thay đổi

Trong hệ thống DN50, rung động thường xuất phát từ máy bơm nhỏ, quạt, chiller mini. Khớp nối mềm cao su DN50 làm việc dựa trên đàn hồi có kiểm soát:

• Giảm rung & ồn: Bầu cao su hấp thụ dao động, hạn chế truyền rung sang đoạn ống phía sau.
• Bù giãn nở: Khi nhiệt độ tăng, ống DN50 giãn dài; khớp nối cho phép dịch chuyển dọc trục và ngang nhỏ, giảm ứng suất tại mặt bích.
• Ổn định áp: Lớp bố vải + vòng thép giúp khớp nối giữ hình dạng, duy trì độ kín khi áp suất dao động.

Nhờ đó, DN50 giúp hệ thống vận hành êm và bền hơn.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Giảm rung và tiếng ồn hiệu quả cho tuyến DN50
• Thiết kế gọn, phù hợp không gian lắp hẹp
• Dễ lắp đặt, thay thế, chi phí hợp lý
• Tương thích nhiều tiêu chuẩn bích phổ biến

Nhược điểm

• Biên độ bù giãn nhỏ hơn các size lớn
• Không phù hợp rung quá mạnh hoặc áp suất/nhiệt độ cao
• Cao su có tuổi thọ hữu hạn, cần kiểm tra định kỳ

So sánh với các giải pháp khác

Ứng dụng thực tế theo ngành

• Hệ thống bơm nước dân dụng – công nghiệp nhẹ
• HVAC cục bộ: AHU, FCU, chiller nhỏ
• PCCC: tuyến nhánh DN50
• Nhà xưởng – tòa nhà: đường ống kỹ thuật
• Hơi áp thấp: nhánh phụ cần giảm rung

Lưu ý chọn lựa & bảo trì

• Chọn đúng vật liệu cao su theo môi chất và nhiệt độ
• Đồng bộ tiêu chuẩn mặt bích DN50 toàn hệ thống
• Siết bulong theo đường chéo, đều lực
• Không dùng khớp nối để bù sai lệch lắp đặt quá mức
• Kiểm tra định kỳ bề mặt cao su, thay khi nứt/phồng/chai

Câu hỏi thường gặp

Liên hệ / Mua hàng

Trong thi công, dạng khớp nối mềm cao su mặt bích DN50 được dùng phổ biến nhờ lắp đặt nhanh và đồng bộ tiêu chuẩn.
