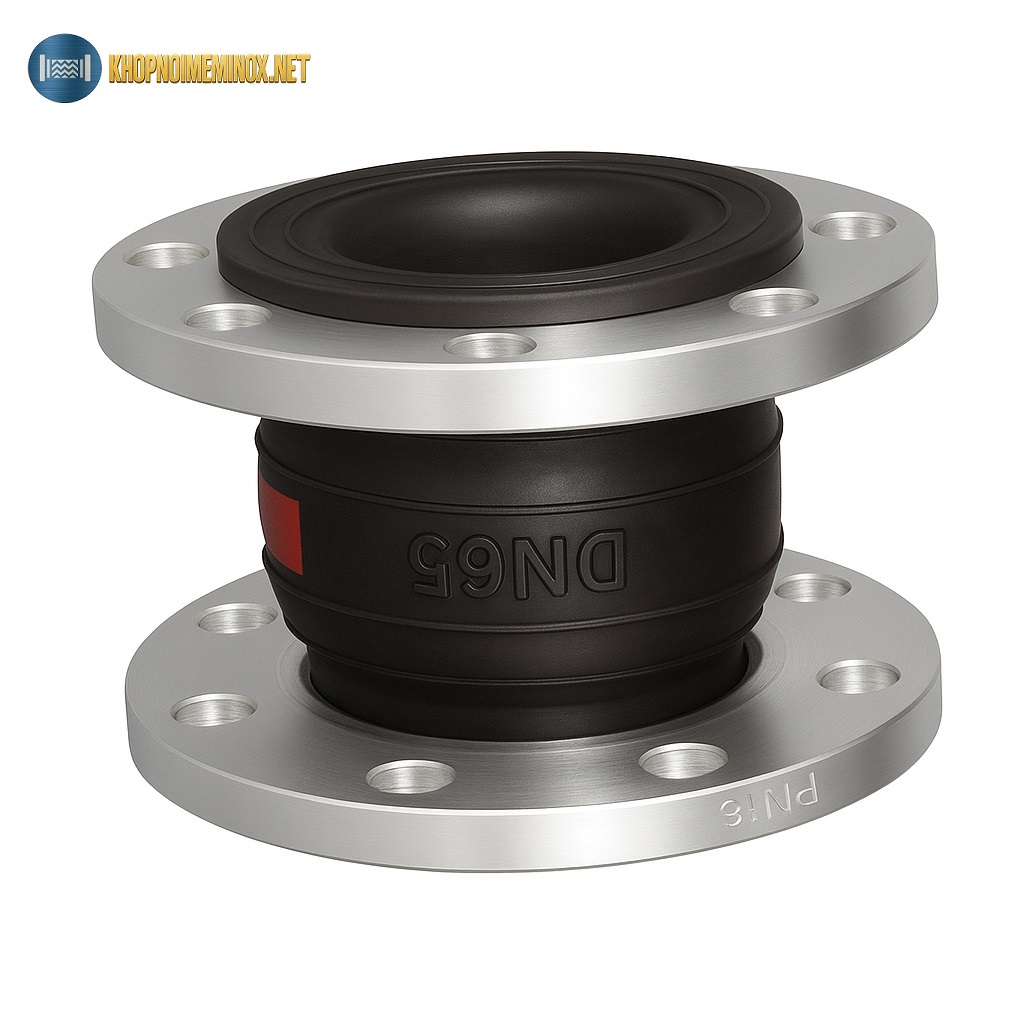

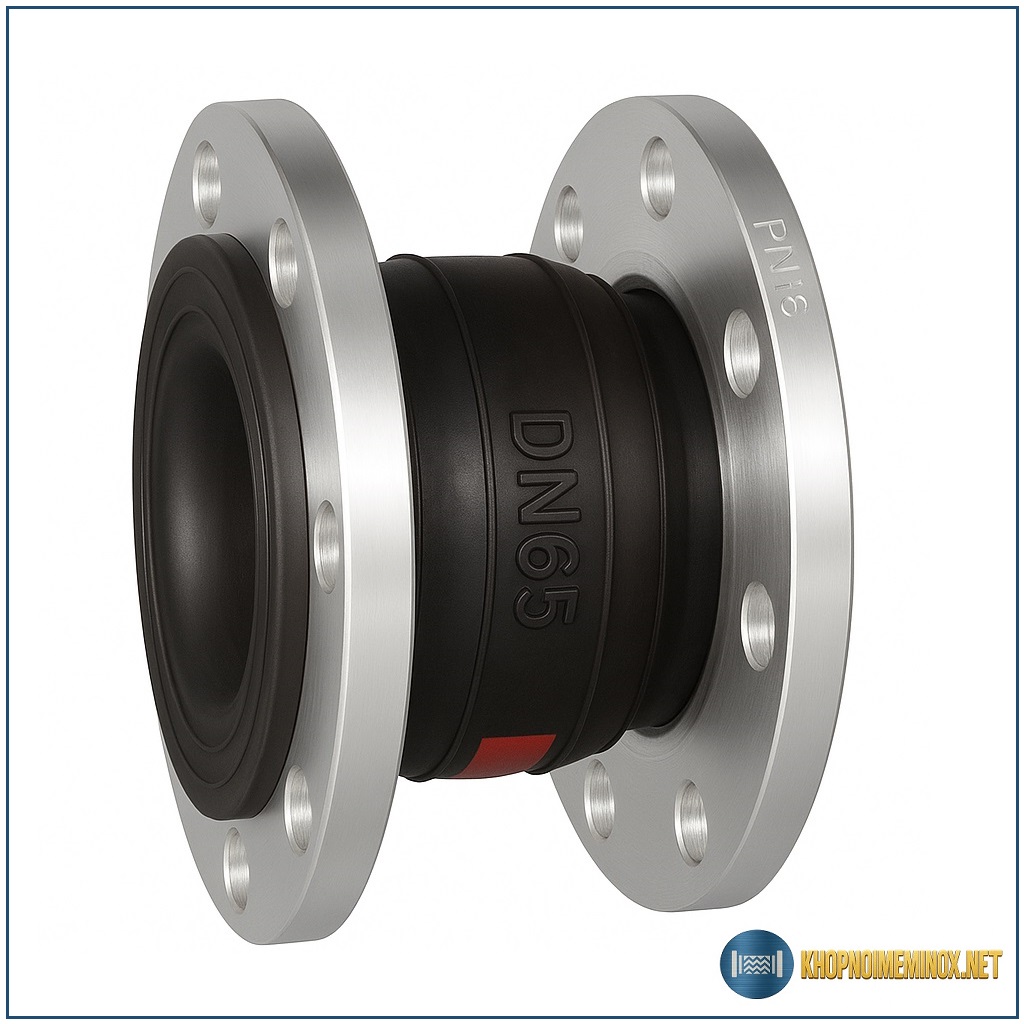

Khớp nối mềm cao su DN65

Giới thiệu khớp nối mềm cao su DN65

Khớp nối mềm cao su DN65 là thiết bị dùng để giảm rung, giảm tiếng ồn và bù giãn nở nhiệt cho hệ thống đường ống có kích thước danh định DN65 (≈ phi 76 mm – 2½ inch). Đây là size trung gian, xuất hiện rất nhiều trong hệ thống bơm nước, HVAC, PCCC, đường ống kỹ thuật nhà xưởng và tòa nhà, nơi yêu cầu vừa gọn gàng khi lắp đặt, vừa đảm bảo hiệu quả triệt rung ổn định.

Để nắm tổng quan các dòng sản phẩm theo vật liệu và cấu tạo, bạn có thể tham khảo danh mục khớp nối mềm cao su trước khi lựa chọn cấu hình DN65 phù hợp cho công trình.

Cấu tạo & vật liệu

So với DN50, khớp nối mềm cao su DN65 có kích thước lớn hơn và thường được gia cường chắc chắn hơn để đáp ứng lưu lượng và rung động tăng lên.

Thân cao su đàn hồi (bầu cao su DN65)

Bầu cao su là bộ phận trung tâm, trực tiếp hấp thụ rung động và cho phép đường ống co giãn nhỏ. Các vật liệu cao su thường dùng gồm:

• EPDM: phù hợp nước sạch, nước nóng, HVAC; khả năng chống lão hóa và chịu thời tiết tốt.
• NBR: sử dụng cho môi trường có dầu, nhiên liệu hoặc dung môi dầu nhẹ.
• Neoprene: dùng cho môi trường trung tính, đa dụng.

Cao su được lưu hóa đều, đảm bảo độ đàn hồi ổn định trong suốt quá trình vận hành.

Lớp bố vải gia cường

Bên trong bầu cao su DN65 là các lớp bố vải polyester/nylon có tác dụng:

• Tăng độ bền kéo – chịu áp
• Hạn chế phồng bầu khi áp suất thay đổi đột ngột
• Giữ hình dạng ổn định cho khớp nối trong thời gian dài

Vòng thép định hình

• Vòng thép được tích hợp trong bầu cao su nhằm giữ form, đặc biệt quan trọng khi hệ thống DN65 khởi động bơm hoặc dừng bơm liên tục.

Mặt bích kim loại

• Mặt bích chế tạo từ thép carbon, sơn epoxy chống ăn mòn hoặc mạ kẽm, khoan lỗ theo JIS 10K, ANSI 150 hoặc DIN PN10–PN16. Với DN65, độ phẳng bích giúp đảm bảo lắp đặt nhanh và kín khít.

Nguyên lý hoạt động cơ bản – khi nhiệt độ và áp suất thay đổi

Trong hệ thống đường ống DN65, rung động thường đến từ máy bơm cỡ trung, quạt, AHU/FCU hoặc bơm PCCC nhánh. Khớp nối mềm cao su DN65 hoạt động dựa trên tính đàn hồi và biến dạng có kiểm soát của cao su:

• Giảm rung & tiếng ồn: Bầu cao su hấp thụ dao động, hạn chế rung truyền sang các đoạn ống phía sau.
• Bù giãn nở nhiệt: Khi nhiệt độ môi chất tăng, ống DN65 giãn dài; khớp nối cho phép dịch chuyển dọc trục và ngang trong giới hạn cho phép, giảm ứng suất tại mặt bích và bulong.
• Ổn định áp suất: Lớp bố vải kết hợp vòng thép giúp khớp nối giữ hình dạng, duy trì độ kín khi áp suất thay đổi.

Nhờ đó, khớp nối DN65 giúp hệ thống vận hành êm, giảm sự cố rò rỉ và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Giảm rung và tiếng ồn hiệu quả cho tuyến DN65
• Kết cấu gọn, dễ bố trí trong không gian hạn chế
• Dễ lắp đặt, thay thế, chi phí hợp lý
• Tương thích nhiều tiêu chuẩn mặt bích phổ biến

Nhược điểm

• Biên độ bù giãn không lớn như các size DN100 trở lên
• Không phù hợp rung quá mạnh hoặc điều kiện nhiệt/áp cao
• Cao su có tuổi thọ hữu hạn, cần bảo trì định kỳ

So sánh với các giải pháp khác

Ứng dụng thực tế theo ngành

• Hệ thống bơm nước dân dụng & công nghiệp nhẹ
• HVAC: AHU, FCU, chiller nhánh
• PCCC: tuyến ống nhánh DN65
• Nhà xưởng – tòa nhà: đường ống kỹ thuật
• Hơi áp thấp: nhánh phụ cần giảm rung

Lưu ý chọn lựa & bảo trì

• Chọn đúng vật liệu cao su theo môi chất và nhiệt độ làm việc
• Đồng bộ tiêu chuẩn mặt bích DN65 trong toàn hệ thống
• Siết bulong theo đường chéo, đều lực, tránh ép lệch bầu cao su
• Không dùng khớp nối để bù sai lệch lắp đặt quá mức cho phép
• Kiểm tra định kỳ bề mặt cao su, thay thế khi có dấu hiệu nứt, phồng hoặc chai cứng

Câu hỏi thường gặp

Liên hệ / Mua hàng

Trong thi công thực tế, dạng khớp nối mềm cao su mặt bích DN65 được sử dụng phổ biến nhờ lắp đặt nhanh và đồng bộ tiêu chuẩn đường ống.
