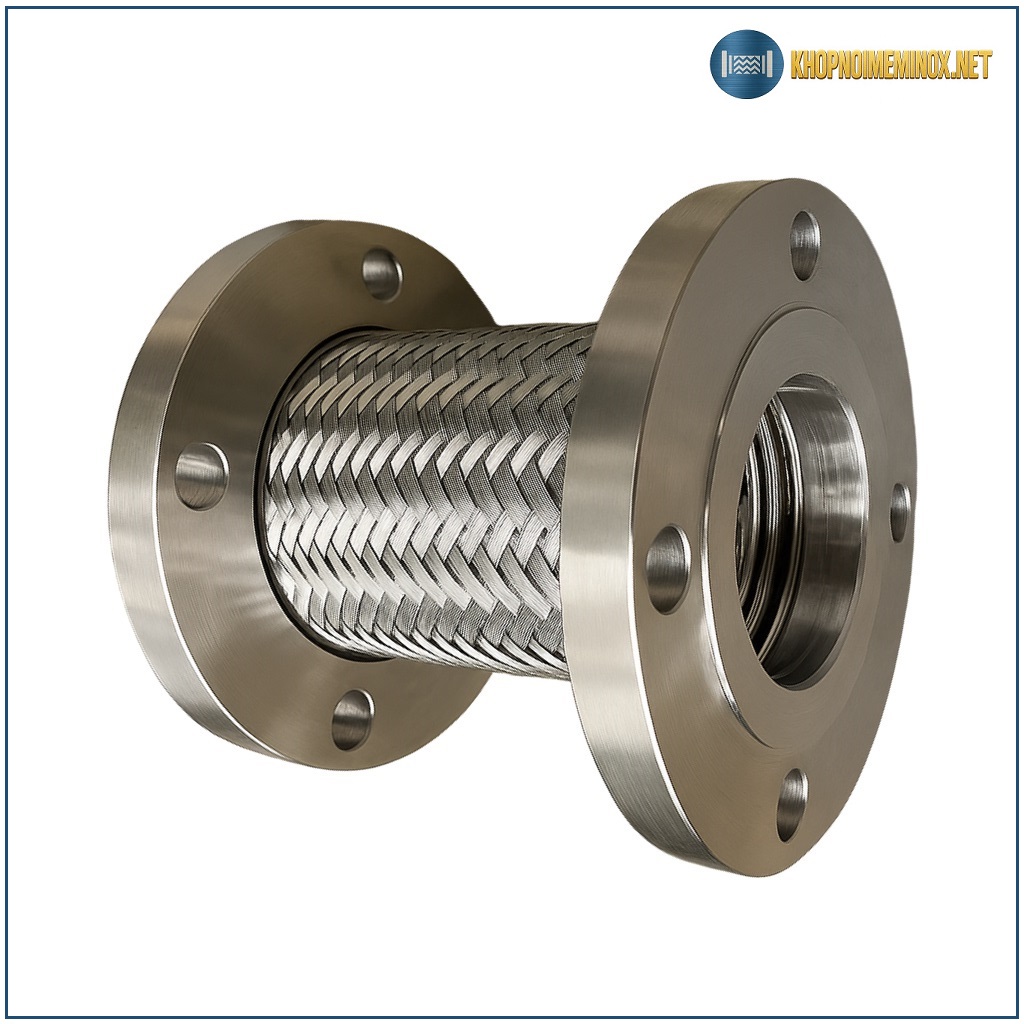

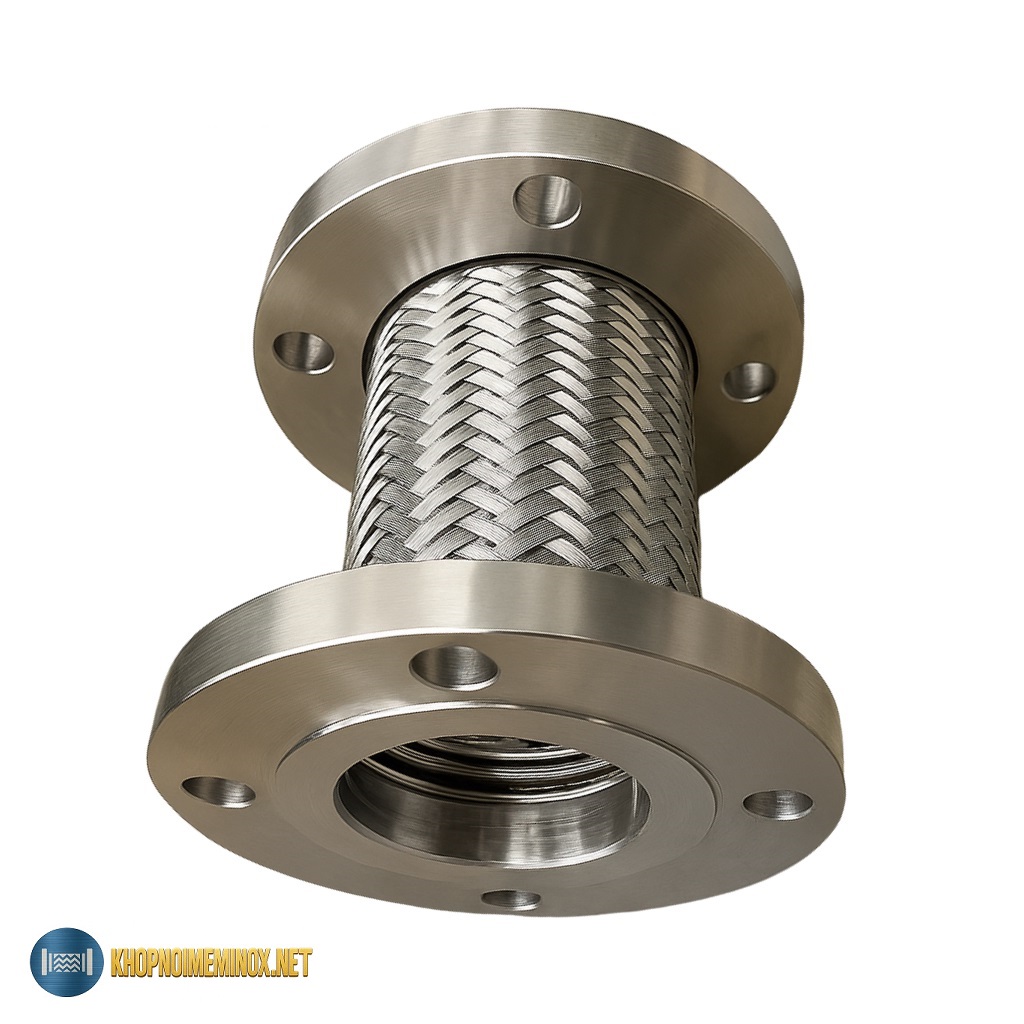

Giới thiệu khớp nối mềm chịu nhiệt inox
Trong các hệ thống công nghiệp hiện đại, nhiệt độ và rung động là hai yếu tố có khả năng gây hư hại nghiêm trọng cho đường ống. Nhiệt độ cao làm ống kim loại giãn nở, trong khi rung động từ bơm, motor hoặc máy nén dễ truyền trực tiếp lên các mối nối, tạo ra ứng suất tập trung khiến ống nhanh chóng suy yếu. Khớp nối mềm chịu nhiệt inox được phát triển để giải quyết triệt để các vấn đề này.
Nếu bạn cần tham khảo thêm các loại khớp nối cùng dòng, bạn có thể xem ở khớp nối mềm inox để chọn đúng cấu hình phù hợp cho hệ thống.
Khớp nối hoạt động như một “đệm đàn hồi” giữa hai đoạn ống, hấp thụ dao động theo cả ba chiều (trục dọc, ngang, xoắn nhẹ), đồng thời thích ứng liên tục với sự thay đổi nhiệt độ mà không làm thay đổi cấu trúc cơ học của đường ống.
Đặc điểm nổi bật
Đối với người đã làm việc lâu năm trong lĩnh vực đường ống và cơ nhiệt, có thể nhận ra ngay các đặc điểm nâng tầm của khớp nối mềm chịu nhiệt inox:
Chịu nhiệt cao nhờ inox 304/316: Với dải làm việc thường xuyên từ 200–400°C, sản phẩm không biến dạng và không bị oxy hóa như các vật liệu thông thường.
Dây bện inox 1–3 lớp: Mỗi lớp bện thêm không chỉ tăng khả năng chịu áp mà còn giảm chuyển vị rung, giúp ổn định đường ống trong quá trình vận hành liên tục.
Độ đàn hồi tốt của ống sóng: Kiểu gân sóng sâu tạo khả năng hấp thụ lực nén – kéo – lệch tâm vượt trội.
Kết nối mặt bích đa tiêu chuẩn: Tương thích với JIS, ANSI, BS giúp lắp đặt dễ dàng trong mọi công trình.
Khả năng chống ăn mòn: Inox chịu được hơi nước nóng, dầu nóng, dung môi nhẹ và môi trường ẩm.
Duy trì độ ổn định dài hạn: Đặc biệt phù hợp cho hệ thống chạy 24/7 hoặc có tải nhiệt biến thiên liên tục.
Cấu tạo và vật liệu
Với góc nhìn kỹ thuật, khớp nối này gồm 4 thành phần chính, mỗi phần có chức năng riêng nhưng phải phối hợp cực kỳ chính xác:
Ống mềm inox dạng sóng:
- Tạo khả năng đàn hồi theo trục dọc và ngang. Sóng càng sâu thì biên độ bù trừ càng lớn, nhưng cũng cần kiểm soát để không giảm khả năng chịu áp.
Dây bện inox:
- Lớp dây bện có nhiệm vụ “khóa” chuyển vị dư thừa, chống giãn dài và chịu lực khi đường ống thay đổi áp suất đột ngột. Với hệ thống bơm lớn hoặc máy nén, thường sử dụng loại 2–3 lớp.
Đầu nối mặt bích:
- Gia công bằng inox 304/316, đảm bảo độ dày đủ lớn để chịu được “moment siết” khi lắp bulong. Mặt bích cũng giúp định vị chắc chắn ở các tuyến chịu áp lực cao.
Mối hàn TIG:
- Công nghệ hàn khí trơ đảm bảo bề mặt mối hàn mịn, không bọt khí, chịu được chu kỳ nhiệt liên tục.
Tổng thể cấu tạo cho phép khớp nối hoạt động ổn định trong thời gian dài mà không cần thay thế nhiều như các loại vật liệu mềm khác.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | Inox 304/316 |
| Kiểu kết nối | Mặt bích JIS – ANSI – BS |
| Kích cỡ | DN15 – DN300 |
| Nhiệt độ làm việc | 200–400°C |
| Áp lực | PN10 – PN25 |
| Dạng ống | Sóng inox đàn hồi |
| Lớp bện | 1–3 lớp inox |
| Chiều dài tiêu chuẩn | 150–500 mm hoặc tùy chỉnh |
| Công nghệ hàn | TIG chống rò rỉ |
| Môi trường | Hơi nóng – dầu – khí nóng – nước nóng |
Ưu điểm
Dưới góc độ kỹ thuật, đây là thiết bị mang lại nhiều giá trị lâu dài:
- Triệt tiêu rung động hiệu quả: Giảm tải lực rung truyền lên mặt bích, van, bơm và đường ống.
- Bù giãn nở nhiệt: Ngăn hiện tượng cong ống, nứt mối hàn hoặc lệch mặt bích khi nhiệt độ thay đổi.
- Độ bền cao trong môi trường khắc nghiệt: Inox chịu được áp lực và nhiệt độ cao mà không giảm tuổi thọ.
- Ổn định hệ thống: Giúp máy bơm và motor hoạt động ổn định hơn, ít gây ồn và ít mòn bạc đạn.
- Dễ lắp đặt và thay thế: Kết nối mặt bích cho phép thao tác nhanh và dễ kiểm tra định kỳ.
So sánh
| Tiêu chí | Khớp nối mềm inox chịu nhiệt | Khớp nối cao su | Khớp giãn nở kim loại |
|---|---|---|---|
| Chịu nhiệt | Rất cao | Thấp | Cao |
| Chịu áp | Cao | Trung bình | Cao |
| Độ mềm | Vừa phải | Rất mềm | Cứng |
| Giảm rung | Tốt | Rất tốt | Khá |
| Độ bền lâu dài | Rất cao | Trung bình | Cao |
| Chi phí | Trung bình | Rẻ | Cao |
Ứng dụng
Khớp nối mềm chịu nhiệt inox được sử dụng tại các vị trí có yêu cầu cao về ổn định cơ học và biến thiên nhiệt:
- Đường ống hơi nóng của lò hơi công nghiệp.
- Hệ thống dẫn dầu nóng hoặc dầu truyền nhiệt.
- Bơm nước nóng công suất lớn, trạm bơm tuần hoàn.
- Hệ thống HVAC công nghiệp: chiller, AHU, FCU.
- Nhà máy thực phẩm, dược phẩm cần độ sạch cao.
- Hệ thống PCCC chịu rung từ bơm chữa cháy.
- Các tuyến ống dài có độ biến thiên nhiệt lớn theo ngày/đêm.
Nếu hệ thống của bạn sử dụng đầu nối mặt bích, bạn có thể tham khảo thêm dòng khớp nối mềm inox mặt bích để phù hợp điều kiện áp lực và nhiệt độ.
Lưu ý khi lắp đặt và bảo trì
Đây là phần quan trọng nhất mà nhiều kỹ thuật viên mới thường bỏ qua:
- Không xoắn ống mềm khi siết bulong vì xoắn sẽ làm giảm tuổi thọ rất nhanh.
- Luôn đảm bảo khớp nối nằm thẳng theo trục ống, không bị uốn gấp.
- Sử dụng gối đỡ hoặc treo đỡ để không truyền trọng lượng đường ống xuống khớp nối.
- Kiểm tra định kỳ bề mặt dây bện, nhất là các điểm gần mối hàn.
- Không được để vật cứng va đập vào bện inox vì có thể tạo vết lõm làm giảm khả năng chịu áp.
- Kiểm tra bulong mặt bích sau thời gian đầu vận hành (24–48h) để đảm bảo độ siết ổn định.
