Giới thiệu sản phẩm

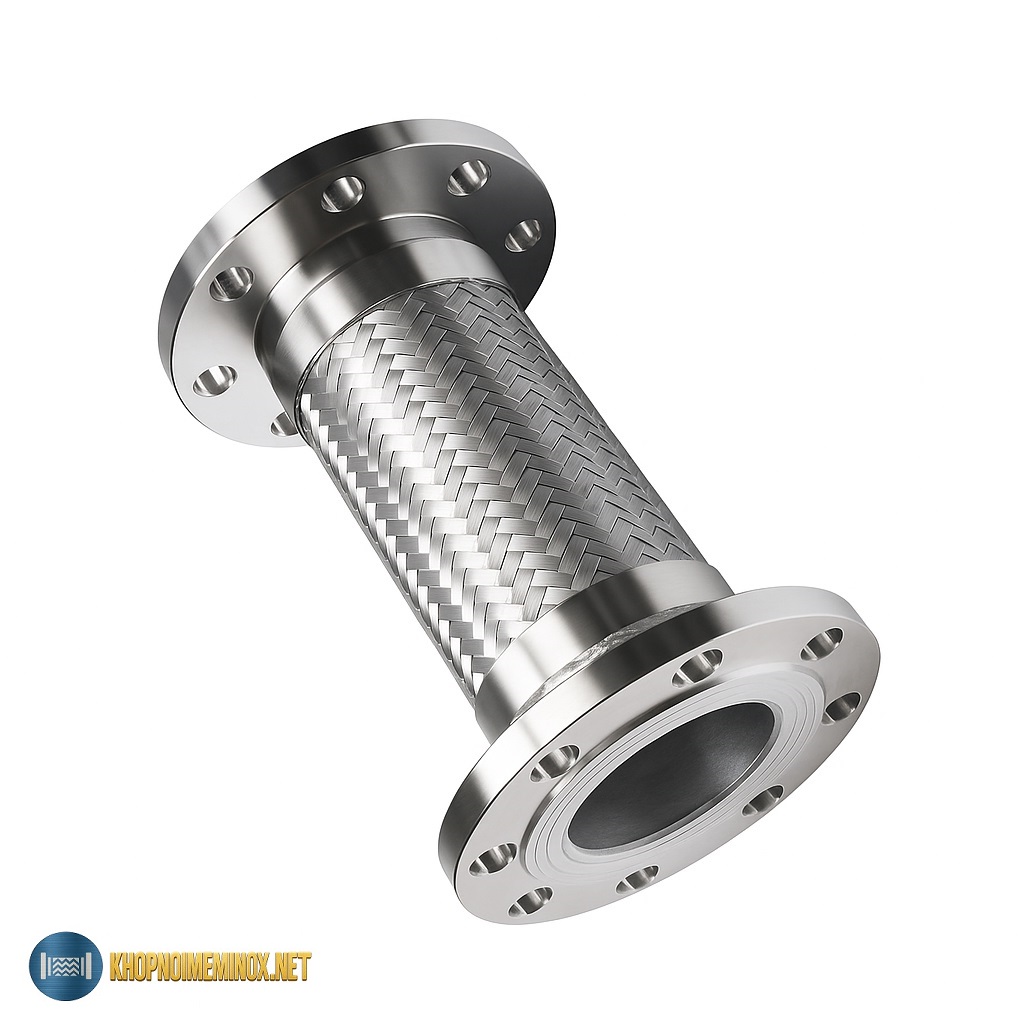

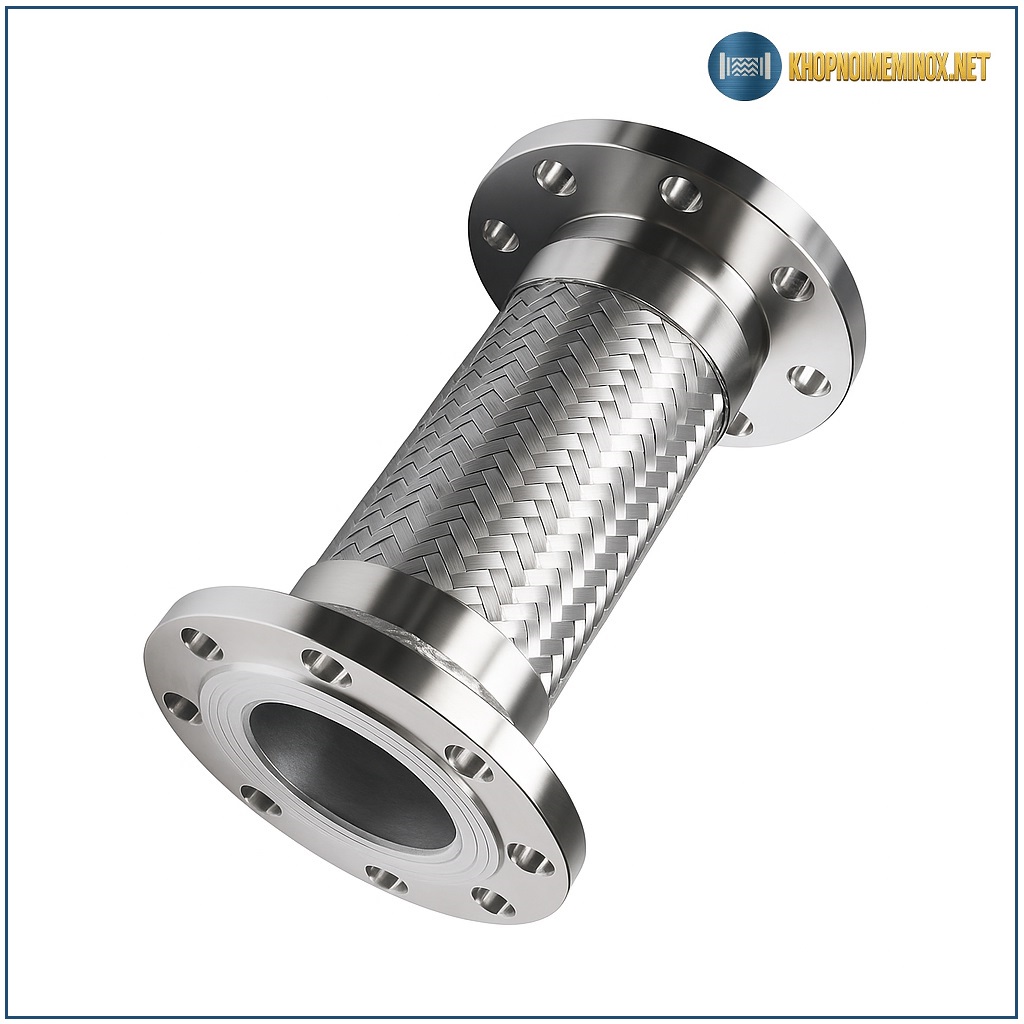

Khớp nối mềm inox 1 đầu bích xoay là giải pháp kết nối linh hoạt cho các hệ thống đường ống chịu nhiệt, chịu áp và rung động. Điểm đặc biệt của sản phẩm là một đầu mặt bích có thể xoay, giúp căn chỉnh lỗ bulông nhanh chóng, dễ dàng hơn rất nhiều so với loại hai đầu bích cố định.
Dòng khớp nối này đặc biệt phù hợp cho các công trình lắp đặt cải tạo, không gian hẹp hoặc hệ thống đường ống khó đồng tâm, nơi việc xoay toàn bộ khớp nối gần như không khả thi.
👉 Tham khảo đầy đủ các dòng tại danh mục Khớp nối mềm inox
Cấu tạo & vật liệu
Khớp nối mềm inox 1 đầu bích xoay được cấu thành từ các bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò kỹ thuật riêng:
Thân ống mềm inox (bellows)
- Được chế tạo từ inox 304 hoặc inox 316, dạng gân sóng đàn hồi. Đây là bộ phận giúp khớp nối co giãn theo nhiệt độ, hấp thụ rung động và giảm ứng suất cho đường ống.
Đầu bích cố định
- Hàn liền với thân ống mềm, đảm bảo độ kín, độ bền áp lực và ổn định trong suốt quá trình vận hành.
Đầu bích xoay
- Có khả năng xoay quanh trục thân ống trong quá trình lắp đặt, giúp căn chỉnh lỗ bulông nhanh, chính xác, không làm xoắn thân ống mềm.
Lưới inox bảo vệ (tùy chọn)
- Bao bọc bên ngoài thân ống mềm, có tác dụng chống va đập cơ học, tăng độ bền khi làm việc trong môi trường rung động mạnh.
Mối hàn kỹ thuật
- Gia công kín, đồng đều, đảm bảo khả năng chịu nhiệt và áp suất cao, hạn chế tối đa nguy cơ rò rỉ.
Nguyên lý hoạt động cơ bản
Khi hệ thống đường ống vận hành:
- Nhiệt độ tăng làm đường ống giãn nở theo chiều dài.
- Rung động từ bơm, quạt, máy nén truyền vào đường ống.
Khớp nối mềm inox 1 đầu bích xoay hoạt động bằng cách:
- Thân ống mềm co giãn đàn hồi để hấp thụ giãn nở nhiệt.
- Giảm rung động và dao động cơ học truyền sang các thiết bị khác.
- Đầu bích xoay chỉ phát huy tác dụng khi lắp đặt, sau khi siết bulông xong thì hệ thống làm việc như bích cố định.
Nhờ đó, toàn bộ hệ thống vận hành ổn định hơn, ít sự cố và bền lâu hơn.
Thông số kỹ thuật
Bảng thông số kỹ thuật tham khảo
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN15 – DN600 |
| Kiểu kết nối | 1 đầu bích cố định – 1 đầu bích xoay |
| Vật liệu thân | Inox 304 / Inox 316 |
| Vật liệu mặt bích | Inox / Thép carbon |
| Áp suất làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ làm việc | -10°C đến ~400°C |
| Tiêu chuẩn mặt bích | JIS / DIN / ANSI |
| Môi chất | Hơi nóng, nước nóng, khí, dầu, hóa chất nhẹ |
Ưu – nhược điểm
Ưu điểm
- Lắp đặt dễ dàng và nhanh hơn so với khớp nối 2 đầu bích cố định.
- Giảm nguy cơ xoắn, biến dạng thân ống mềm khi siết bulông.
- Phù hợp cho công trình cải tạo, thay thế hệ thống cũ.
- Chịu nhiệt, chịu áp tốt, tuổi thọ cao.
Nhược điểm
- Chi phí cao hơn loại bích cố định hai đầu.
- Yêu cầu gia công chính xác tại đầu bích xoay để đảm bảo độ kín.
- Không phù hợp để bù sai lệch lớn về trục hoặc góc.
So sánh với các loại khớp nối khác
| Tiêu chí | 1 đầu bích xoay | 2 đầu bích cố định | Khớp nối cao su |
|---|---|---|---|
| Dễ lắp đặt | Rất cao | Trung bình | Cao |
| Chịu nhiệt | Cao | Cao | Thấp |
| Chịu áp | Cao | Cao | Trung bình |
| Tuổi thọ | Dài | Dài | Ngắn hơn |
Ứng dụng thực tế theo ngành
- Hệ thống hơi nóng – lò hơi
- HVAC công nghiệp, chiller, AHU
- Trạm bơm và hệ thống cấp nước nóng
- Nhà máy hóa chất, thực phẩm, dược phẩm
- Đường ống rung, khó căn chỉnh mặt bích
Lưu ý chọn lựa, lắp đặt & bảo trì
Lưu ý khi chọn lựa
- Chọn đúng DN và tiêu chuẩn mặt bích (JIS/DIN/ANSI).
- Xác định rõ nhiệt độ, áp suất và môi chất để chọn inox 304 hoặc inox 316.
- Với hệ thống rung mạnh, nên cân nhắc lưới inox bảo vệ.
Lưu ý khi lắp đặt
- Chỉ sử dụng khả năng xoay của bích trong quá trình lắp đặt, không để khớp nối bị xoắn khi đã siết bulông.
- Không lắp khớp nối trong trạng thái kéo căng hoặc nén quá mức.
- Siết bulông đều theo đường chéo, tránh lệch mặt bích.
- Không dùng khớp nối mềm để bù sai lệch trục lớn.
Lưu ý bảo trì
- Kiểm tra định kỳ thân ống mềm và mối hàn.
- Quan sát khu vực mặt bích để phát hiện sớm rò rỉ.
- Tháo lắp nhẹ nhàng khi thay thế, tránh làm biến dạng bích xoay.
👉 Xem thêm dòng Khớp nối mềm inox mặt bích để so sánh và lựa chọn cấu hình phù hợp cho từng hệ thống.
