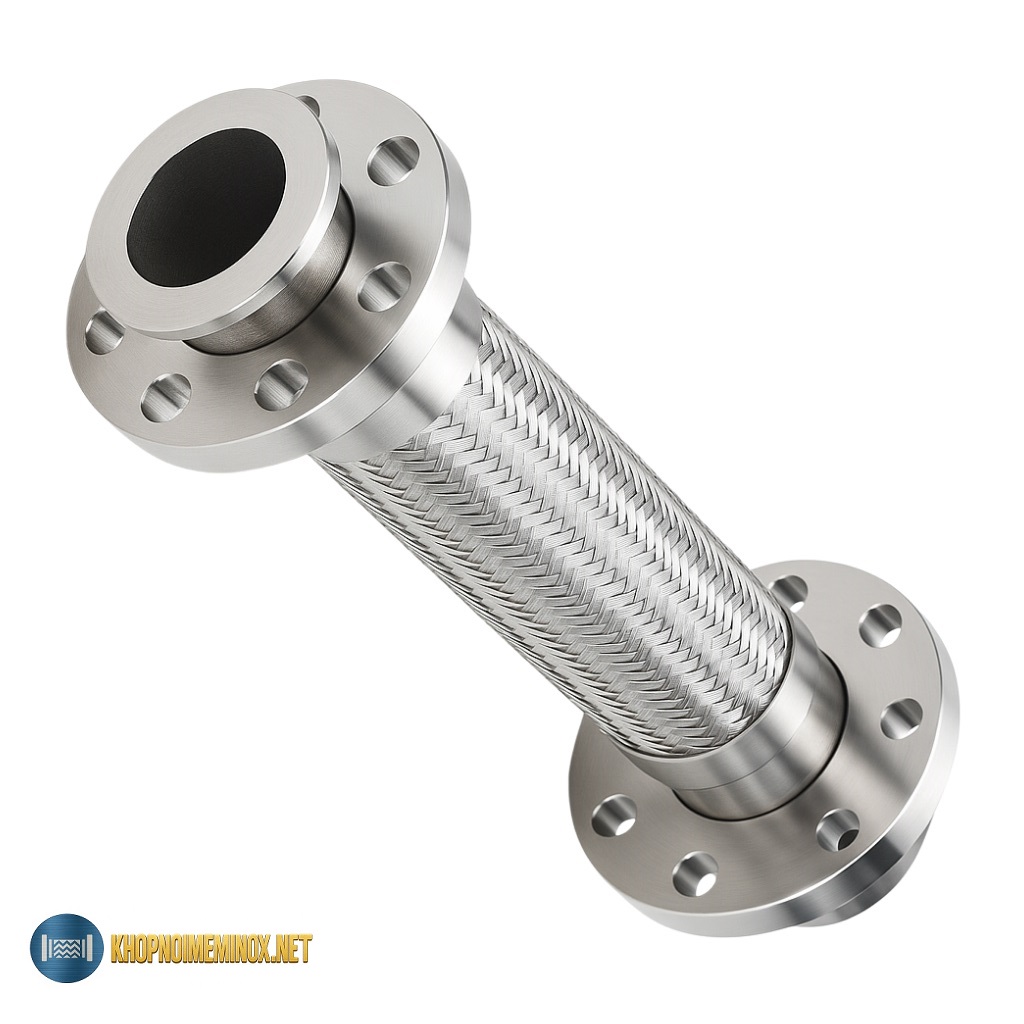

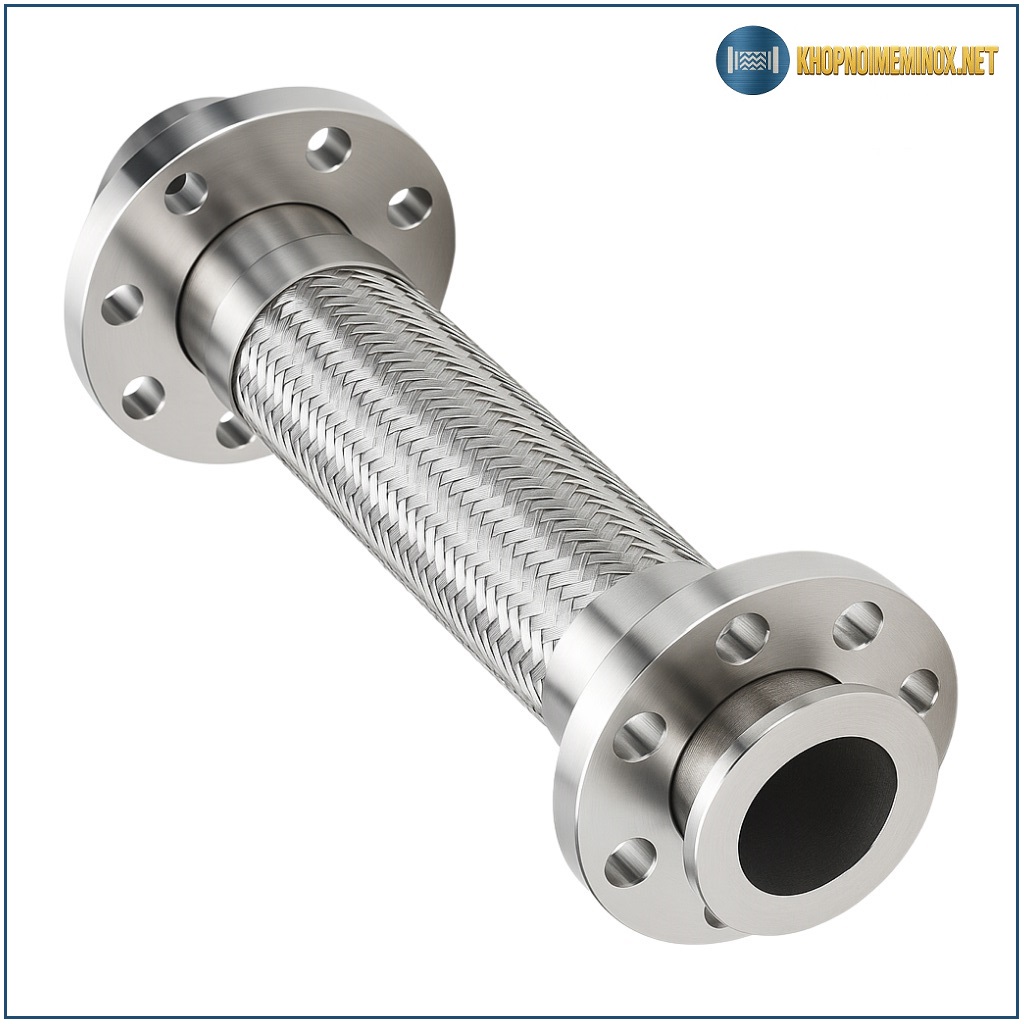

Giới thiệu khớp nối mềm inox 2 đầu bích xoay
Khớp nối mềm inox 2 đầu bích xoay được thiết kế cho những tuyến ống dài, nhiều đoạn nối, sai số lắp đặt lớn hoặc công trình cải tạo nơi việc căn chỉnh đồng tâm cực kỳ khó. Khác với loại 1 đầu bích xoay, cấu hình hai đầu đều xoay độc lập cho phép căn chỉnh song song cả hai mặt bích, giảm đáng kể thời gian thi công và rủi ro xoắn bellows.
Sản phẩm đặc biệt phù hợp cho hệ thống hơi nóng – nước nóng – HVAC công nghiệp – trạm bơm khi yêu cầu vừa chịu nhiệt/áp, vừa linh hoạt tối đa trong lắp đặt.
👉 Xem tổng hợp các cấu hình tại danh mục Khớp nối mềm inox
Cấu tạo & vật liệu – khác biệt của “2 đầu xoay”
Thân ống mềm inox (bellows)
- Inox 304 hoặc inox 316, gân sóng nhiều lớp; tối ưu cho giãn nở nhiệt + rung động dọc trục trên tuyến ống dài.
Hai đầu bích xoay độc lập
- Mỗi đầu bích có khả năng xoay quanh trục thân ống trong giai đoạn lắp đặt, giúp căn chỉnh lỗ bulông ở cả hai phía mà không cần xoay toàn bộ cụm.
Cụm mối hàn chịu lực
- Gia công chính xác để đảm bảo độ kín và ổn định khi vận hành ở áp suất cao.
Lưới inox bảo vệ (tùy chọn)
- Khuyến nghị cho khu vực rung mạnh/va chạm cơ học nhằm bảo vệ bellows.
Nguyên lý hoạt động
Trong lắp đặt:
- Hai đầu bích xoay cho phép xoay – căn chỉnh – bắt bulông nhanh, triệt tiêu lực xoắn truyền vào bellows.
Trong vận hành:
- Bellows co giãn đàn hồi theo nhiệt và hấp thụ rung.
- Hai đầu bích không tiếp tục xoay sau khi đã siết chặt, hệ thống làm việc như bích cố định.
Cách phân tách này giúp bền bellows hơn so với việc cố xoay cả cụm khi lắp.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN15 – DN600 |
| Kiểu kết nối | 2 đầu bích xoay |
| Vật liệu thân | Inox 304 / Inox 316 |
| Vật liệu mặt bích | Inox / Thép carbon |
| Áp suất làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ làm việc | -10°C đến ~400°C |
| Tiêu chuẩn mặt bích | JIS / DIN / ANSI |
| Môi chất | Hơi nóng, nước nóng, khí, dầu, hóa chất nhẹ |
Ưu – nhược điểm
Ưu điểm
- Căn chỉnh hai phía: lý tưởng cho tuyến ống dài, nhiều đoạn nối.
- Giảm xoắn bellows tối đa khi bắt bulông.
- Rút ngắn thời gian thi công, giảm sai sót.
- Chịu nhiệt/áp cao, tuổi thọ tốt.
Nhược điểm
- Giá thành cao hơn loại 1 đầu xoay/2 đầu cố định.
- Yêu cầu siết bulông chuẩn lực để giữ ổn định sau lắp.
- Không thay thế cho khớp bù lệch góc lớn (multi-axis).
So sánh nhanh với các cấu hình phổ biến
| Tiêu chí | 2 đầu bích xoay | 1 đầu bích xoay | 2 đầu bích cố định |
|---|---|---|---|
| Độ linh hoạt lắp đặt | Rất cao | Cao | Trung bình |
| Phù hợp tuyến dài | Rất tốt | Tốt | Trung bình |
| Nguy cơ xoắn bellows | Thấp nhất | Thấp | Cao hơn |
| Chi phí | Cao | Trung bình | Thấp hơn |
Ứng dụng thực tế theo ngành
- Hơi nóng – lò hơi: tuyến dài, nhiều điểm nối.
- HVAC công nghiệp: chiller/AHU ở không gian hẹp, lệch tâm.
- Trạm bơm: giảm rung và sai lệch lắp đặt.
- Hóa chất – thực phẩm: yêu cầu độ kín cao, vận hành ổn định.
Lưu ý chọn lựa, lắp đặt & bảo trì
Chọn lựa
- Ưu tiên 2 đầu xoay khi hai mặt bích đều khó căn chỉnh.
- Chọn inox 304 cho hơi/nước nóng; inox 316 cho môi trường ăn mòn.
- Xem xét lưới bảo vệ nếu rung/va chạm.
Lắp đặt
- Dùng khả năng xoay chỉ trong giai đoạn căn bulông.
- Siết bulông đối xứng – theo vòng, đạt mô-men khuyến nghị.
- Không kéo/nén vượt chiều dài tự do của bellows.
- Để khoảng giãn nở hợp lý trên tuyến.
Bảo trì
- Kiểm tra định kỳ nếp gân bellows và mối hàn.
- Soi rò rỉ tại mặt bích sau các chu kỳ nóng/lạnh lớn.
- Tháo lắp nhẹ tay khi thay thế để không làm lệch cụm xoay.
👉 So sánh thêm với cấu hình Khớp nối mềm inox mặt bích để chọn đúng giải pháp cho từng điều kiện lắp đặt.
