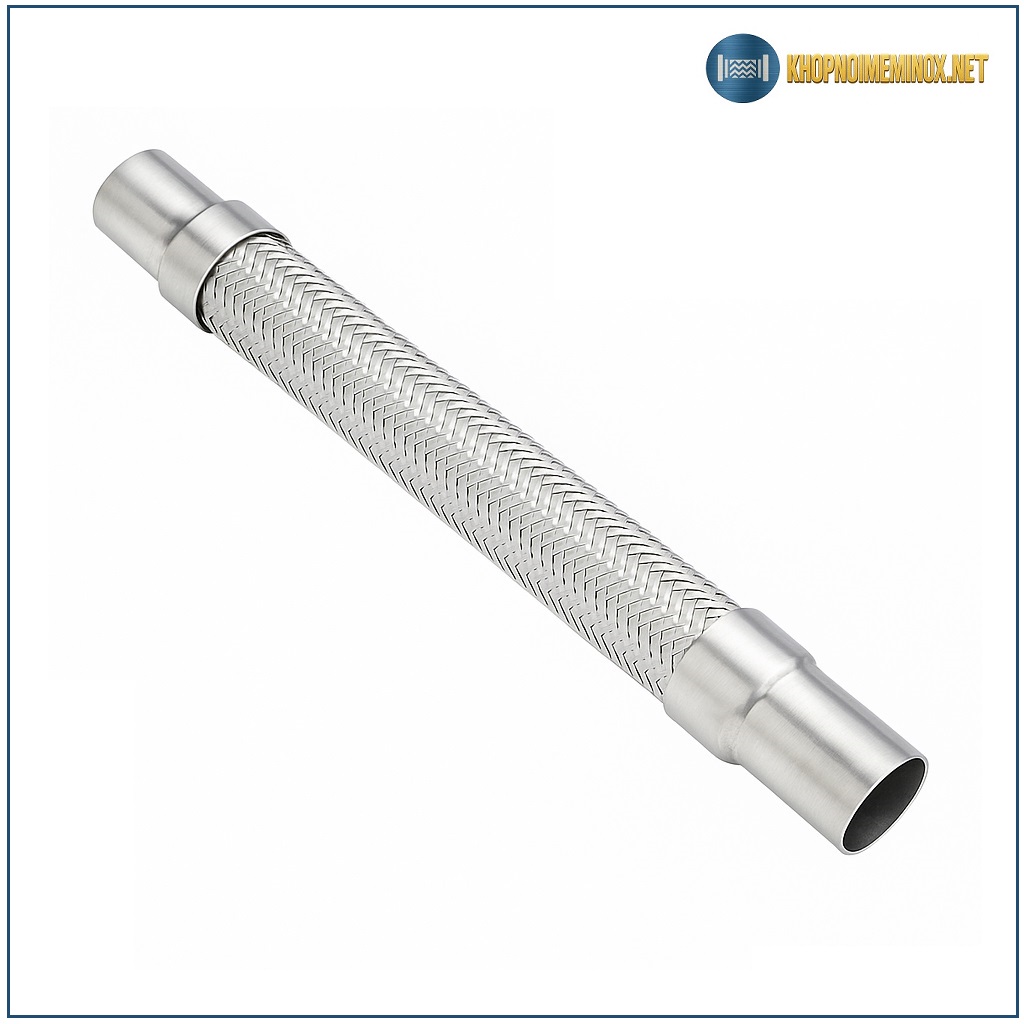

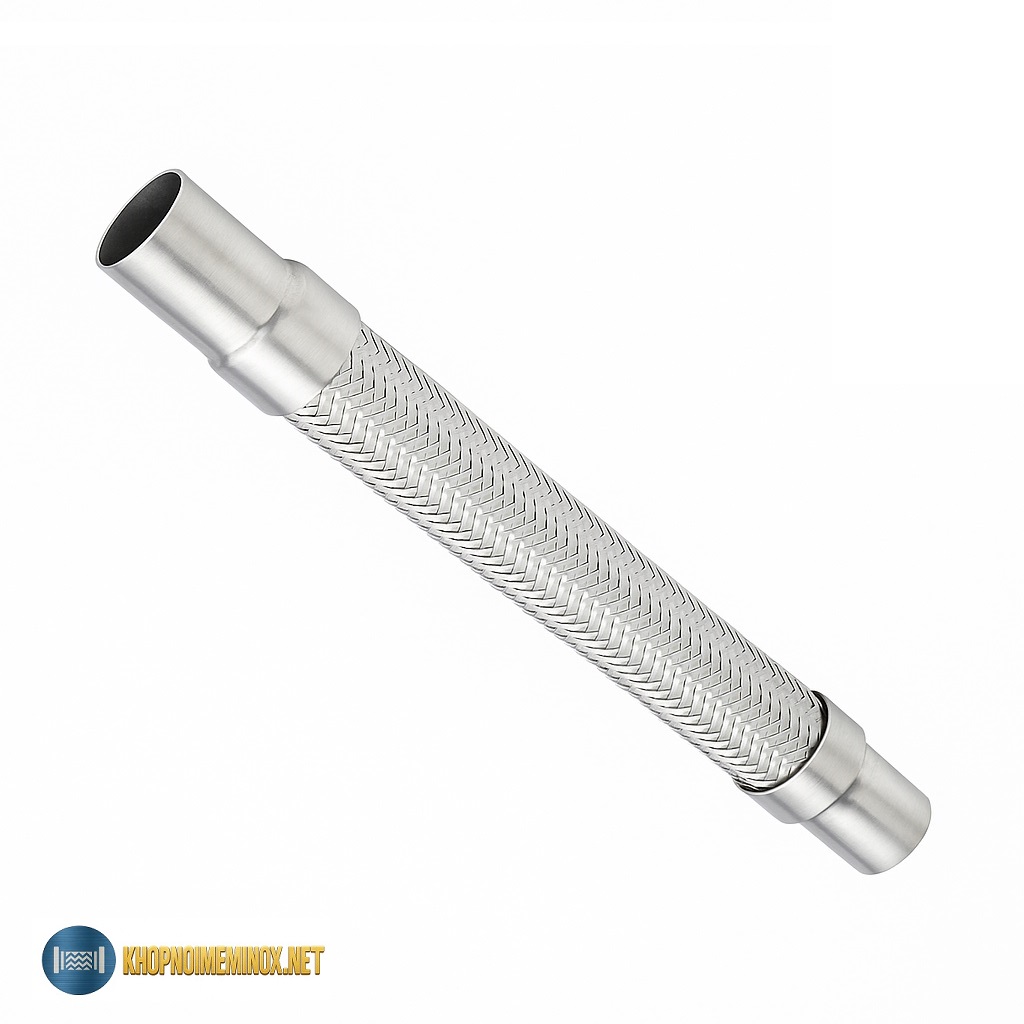

Giới thiệu khớp nối mềm inox 2 đầu hàn
Khớp nối mềm inox 2 đầu hàn là dạng khớp nối chuyên dùng cho các hệ thống yêu cầu độ kín cao, kết cấu chắc chắn và vận hành ổn định lâu dài. Với hai đầu hàn trực tiếp vào đường ống inox, sản phẩm tạo thành một đoạn nối liền khối, hạn chế tối đa rò rỉ và rất phù hợp cho các hệ thống hơi nóng, nước nóng, HVAC, hóa chất và công nghiệp liên tục.
So với các kiểu nối ren hay clamp, khớp nối mềm 2 đầu hàn không ưu tiên tháo lắp nhanh, mà tập trung vào độ bền – độ an toàn – khả năng chịu rung và giãn nở nhiệt trong thời gian dài. Trong nhóm khớp nối mềm inox, đây là lựa chọn thường được kỹ sư ưu tiên cho các tuyến ống cố định, ít bảo trì nhưng yêu cầu vận hành ổn định.
Cấu tạo & vật liệu (mô tả chi tiết từng bộ phận)
Thân ống mềm inox (bộ phận đàn hồi chính)
Phần thân thường là ống inox gân sóng (corrugated) hoặc ống mềm inox nhiều lớp. Cấu trúc gân sóng cho phép:
- Co giãn theo trục khi nhiệt độ tăng/giảm
- Hấp thụ rung động từ bơm, quạt, máy nén
- Bù sai lệch lắp đặt nhỏ (lệch trục, lệch góc nhẹ)
Đây là “trái tim” của khớp nối, quyết định khả năng giảm rung và tuổi thọ làm việc.
Hai đầu hàn inox
Hai đầu được gia công dạng đầu hàn trơn (butt weld/socket weld tùy cấu hình), hàn trực tiếp vào ống inox của hệ thống. Kiểu kết nối này:
- Tạo mối nối kín, chắc, chịu áp tốt
- Hạn chế tối đa rò rỉ trong vận hành dài hạn
- Phù hợp cho môi trường rung, nhiệt độ cao
Cổ nối gia cường
Khu vực chuyển tiếp giữa thân mềm và đầu hàn thường được gia cường để:
- Giảm mỏi kim loại tại điểm giao
- Tránh nứt gãy do rung lặp lại theo chu kỳ
Vật liệu inox
- Inox 304: dùng phổ biến cho nước, hơi, HVAC, môi trường ít ăn mòn
- Inox 316: ưu tiên cho hóa chất, môi trường muối, nước biển, ăn mòn cao
Nguyên lý hoạt động cơ bản
Trong quá trình vận hành, đường ống inox chịu tác động đồng thời của nhiệt độ, áp suất và rung động. Nếu nối cứng hoàn toàn, các lực này sẽ tập trung tại mối hàn, van hoặc thiết bị, lâu dài gây nứt, rò hoặc biến dạng.
Khớp nối mềm inox 2 đầu hàn hoạt động như một đoạn đệm kim loại đàn hồi:
- Thân gân sóng co giãn khi ống nở ra hoặc co lại do nhiệt
- Rung động từ bơm được hấp thụ ngay tại khớp, không truyền sâu vào hệ thống
- Áp lực biến thiên được phân tán, giảm sốc áp cục bộ
Nhờ đó, hệ thống vận hành êm hơn, bền hơn, đặc biệt với các tuyến ống chạy liên tục 24/7.
Thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Tên sản phẩm | Khớp nối mềm inox 2 đầu hàn |
| Kiểu kết nối | Hàn 2 đầu |
| Dạng thân mềm | Ống inox gân sóng / ống mềm inox |
| Vật liệu thân | Inox 304 / Inox 316 |
| Kiểu đầu hàn | Hàn trơn (butt weld / socket weld – tùy cấu hình) |
| Dải kích thước | DN15 – DN300 (hoặc theo yêu cầu) |
| Môi trường sử dụng | Nước, hơi nóng, HVAC, hóa chất, dầu |
| Áp suất làm việc | Phụ thuộc kích thước và cấu tạo |
| Nhiệt độ làm việc | Phụ thuộc vật liệu và điều kiện hệ thống |
| Khả năng giảm rung | Tốt |
| Khả năng bù giãn nở | Có |
| Vị trí lắp đặt | Gần bơm, đoạn chuyển nhiệt, tuyến ống cố định |
| Ghi chú | Yêu cầu kỹ thuật hàn đúng chuẩn |
Ưu – nhược điểm
Ưu điểm
- Độ kín và độ bền rất cao do hàn liền khối
- Chịu rung, chịu nhiệt tốt cho hệ vận hành liên tục
- Phù hợp hệ thống áp suất và nhiệt độ cao hơn so với nối ren
- Ít phải bảo trì sau khi lắp đúng kỹ thuật
Nhược điểm
- Không tháo lắp nhanh, muốn thay phải cắt mối hàn
- Yêu cầu thợ hàn có tay nghề để tránh biến dạng thân mềm
- Chi phí thi công cao hơn so với nối ren
So sánh với các loại khớp nối khác
| Tiêu chí | 2 đầu hàn | Khớp nối mềm nối ren | Khớp nối mềm mặt bích | Khớp nối cao su |
|---|---|---|---|---|
| Độ kín lâu dài | Rất cao | Trung bình | Rất cao | Trung bình |
| Khả năng tháo lắp | Thấp | Cao | Trung bình | Trung bình |
| Chịu nhiệt – áp | Tốt | Vừa | Tốt | Thấp hơn |
| Giảm rung | Tốt | Tốt | Tốt | Rất tốt |
| Phù hợp hệ cố định | Rất phù hợp | Ít hơn | Phù hợp | Phù hợp |
| Ngành ưu tiên | Hơi, HVAC, hóa chất | Nước, khí, dân dụng | Công nghiệp vừa–lớn | Bơm nước, PCCC |
Ứng dụng thực tế theo ngành
Hơi nóng – nồi hơi – đường ống nhiệt
Giảm giãn nở nhiệt và rung cho các tuyến ống hơi vận hành liên tục.
HVAC – điều hòa trung tâm
Lắp gần bơm tuần hoàn, chiller để hạn chế rung truyền vào ống cứng.
Ngành nước & xử lý nước
Bảo vệ bơm và mối hàn khi hệ thống đóng/mở liên tục.
Hóa chất – dầu
Ưu tiên inox 316 cho khả năng chống ăn mòn và an toàn vận hành.
Lưu ý chọn lựa & bảo trì
- Chọn đúng DN và chiều dài thân mềm để bù giãn nở hiệu quả
- Ưu tiên inox 316 cho môi trường ăn mòn
- Khi hàn, tránh truyền nhiệt quá lâu vào thân gân sóng
- Kiểm tra rung động sau khi chạy thử để đánh giá hiệu quả hấp thụ
Câu hỏi thường gặp
Liên hệ / Mua hàng
Nếu bạn cần khớp nối mềm inox 2 đầu hàn cho hệ thống cố định, vận hành lâu dài và yêu cầu độ an toàn cao, hãy liên hệ để được tư vấn đúng kích cỡ – đúng vật liệu – đúng ứng dụng. Trường hợp bạn cần tháo lắp nhanh, có thể tham khảo thêm khớp nối mềm inox nối ren để so sánh và lựa chọn phù hợp.
