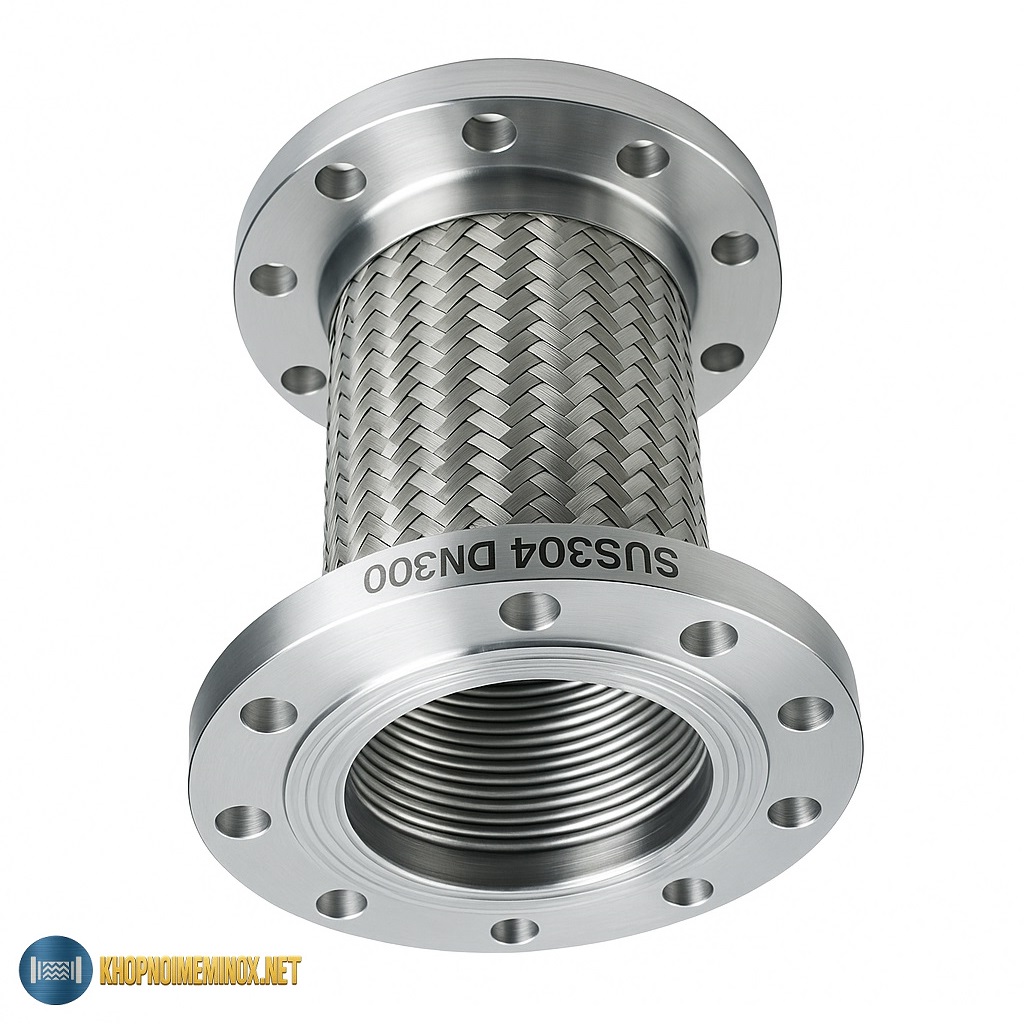

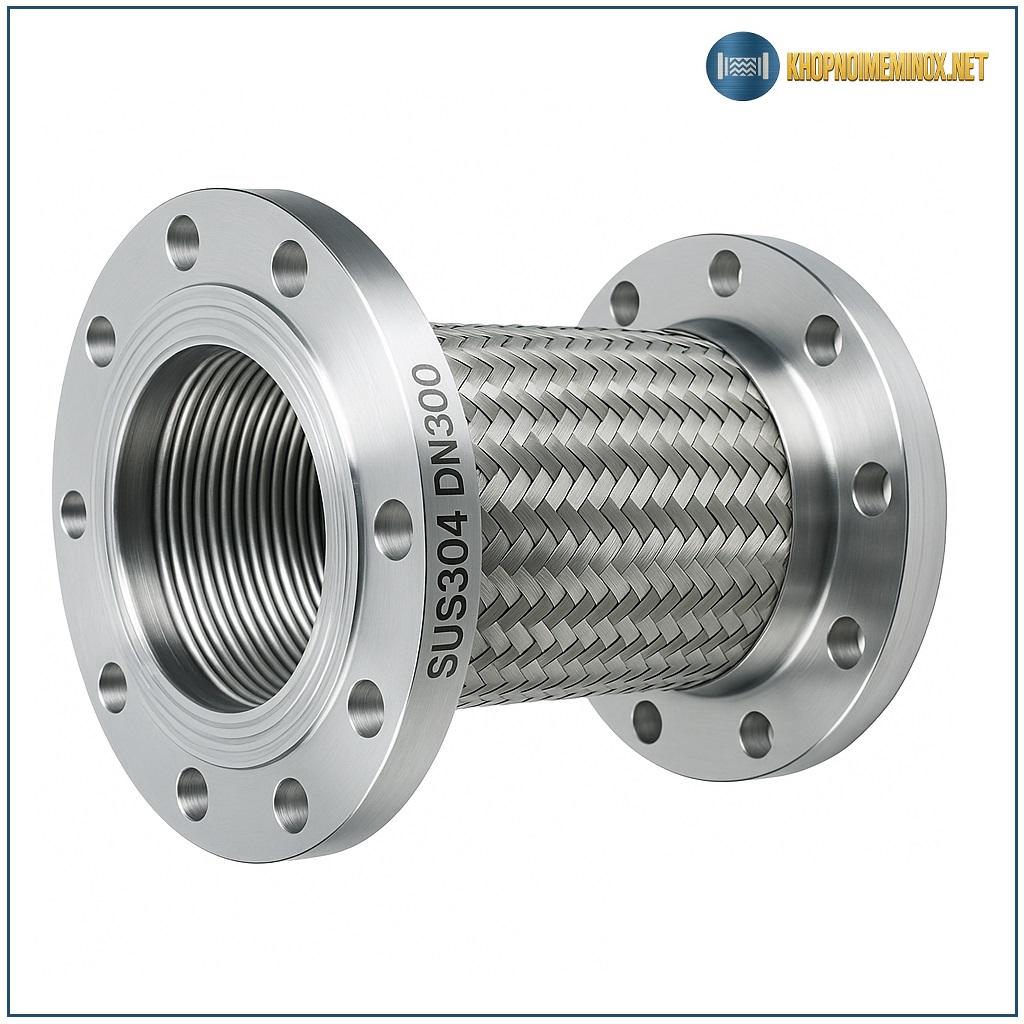

Giới thiệu khớp nối mềm inox DN300
Khớp nối mềm inox DN300 (đường kính danh nghĩa 300 mm) thuộc nhóm đường ống cực lớn, thường nằm trên trục chính dài, tuyến liên khu vực hoặc hệ thống công suất rất cao. Ở DN300, mục tiêu không chỉ là hấp thụ giãn nở nhiệt mà còn là quản trị an toàn tổng thể: tải tĩnh cực lớn, quán tính dòng chảy cao, rung tần thấp kéo dài và rủi ro tích lũy ứng suất theo thời gian.
DN300 thường hiện diện tại tuyến hơi/nước nóng chính, HVAC trung tâm công suất lớn, trạm bơm lưu lượng rất cao, năng lượng – hóa chất, nơi yêu cầu độ kín tuyệt đối và tuổi thọ dài hạn.
👉 Xem đầy đủ các cấu hình, tiêu chuẩn và biến thể trong danh mục Khớp nối mềm inox
Cấu tạo & vật liệu
Thân ống mềm (bellows inox)
- Inox 316 (ưu tiên); gân sóng lớn, độ dày tăng cường để chịu mỏi kim loại và rung tần thấp trong thời gian dài.
Kết nối mặt bích cỡ cực lớn
- Bắt buộc dùng mặt bích; có thể cấu hình bích cố định / 1 đầu bích xoay / 2 đầu bích xoay nhằm tối ưu thi công và căn chỉnh bulông khi khối lượng rất nặng.
Mối hàn chịu tải đặc biệt
- Gia công nghiêm ngặt, kiểm soát biến dạng để giữ đồng tâm và độ kín khi nối với thiết bị/tuyến dài.
Lưới inox bảo vệ (bắt buộc)
- DN300 coi lưới là tiêu chuẩn an toàn, bảo vệ bellows trước va chạm, rung và tải quán tính lớn.
Nguyên lý hoạt động
Khi vận hành:
- Giãn nở nhiệt gây dịch chuyển dọc trục lớn trên tuyến dài.
- Tải tĩnh + quán tính dòng chảy tạo áp lực liên tục.
Bellows co giãn đàn hồi có kiểm soát để hấp thụ dịch chuyển; mặt bích duy trì độ kín cao. Với cấu hình bích xoay, khả năng xoay chỉ dùng trong lắp đặt để tránh xoắn bellows—yếu tố sống còn ở DN300.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN300 |
| Kiểu kết nối | Mặt bích (cố định / 1 đầu xoay / 2 đầu xoay) |
| Vật liệu thân | Inox 316 (khuyến nghị) / Inox 304 |
| Vật liệu mặt bích | Inox / Thép carbon |
| Áp suất làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ làm việc | -10°C đến ~400°C |
| Tiêu chuẩn mặt bích | JIS / DIN / ANSI |
| Môi chất | Hơi nóng, nước nóng, khí, dầu, hóa chất nhẹ |
Ưu – nhược điểm
Ưu điểm
- Phù hợp trục cực đại, giảm ứng suất tích lũy hiệu quả.
- Độ kín cao cho lưu lượng rất lớn.
- Bích xoay hỗ trợ thi công an toàn khi khối lượng nặng.
Nhược điểm
- Kích thước & trọng lượng rất lớn → bắt buộc thiết kế gối đỡ, điểm trượt chuẩn.
- Chi phí cao do vật liệu nhiều và yêu cầu gia công nghiêm ngặt.
So sánh nhanh theo cấp cực đại
| Tiêu chí | DN250 | DN300 | DN350 |
|---|---|---|---|
| Vai trò | Trục siêu lớn | Trục cực đại | Trục ngoại cỡ |
| Tải tĩnh | Cực cao | Siêu cao | Rất cao |
| Lưới bảo vệ | Bắt buộc | Bắt buộc | Bắt buộc |
| Yêu cầu đỡ ống | Cực cao | Siêu cao | Siêu cao |
Ứng dụng thực tế theo ngành
- Năng lượng – nhiệt điện: tuyến hơi/nước nóng chính.
- HVAC trung tâm: tuyến cấp/hoàn lưu chiller công suất rất lớn.
- Trạm bơm lưu lượng cực cao: đầu hút/đẩy DN300.
- Hóa chất – xử lý nước: vận hành 24/7, yêu cầu an toàn cao.
Lưu ý chọn lựa, lắp đặt & bảo trì
Chọn lựa
- Ưu tiên inox 316; bắt buộc lưới inox bảo vệ.
- Chọn 1–2 đầu bích xoay khi thi công cải tạo hoặc không gian hạn chế.
Lắp đặt
- Thiết kế gối đỡ cố định + điểm trượt để bellows không gánh tải tĩnh.
- Siết bulông đối xứng – đúng mô-men, kiểm tra lại sau chạy thử.
- Không dùng bellows DN300 để bù lệch góc lớn hoặc kéo/nén vượt giới hạn.
Bảo trì
- Kiểm tra định kỳ nếp gân bellows sau chu kỳ nóng–lạnh lớn.
- Theo dõi rò rỉ tại mặt bích; xử lý sớm để tránh lan rộng.
- Đánh giá tình trạng lưới bảo vệ trong môi trường rung mạnh.
👉 So sánh thêm cấu hình Khớp nối mềm inox mặt bích để chọn kiểu bích phù hợp nhất cho DN300.
