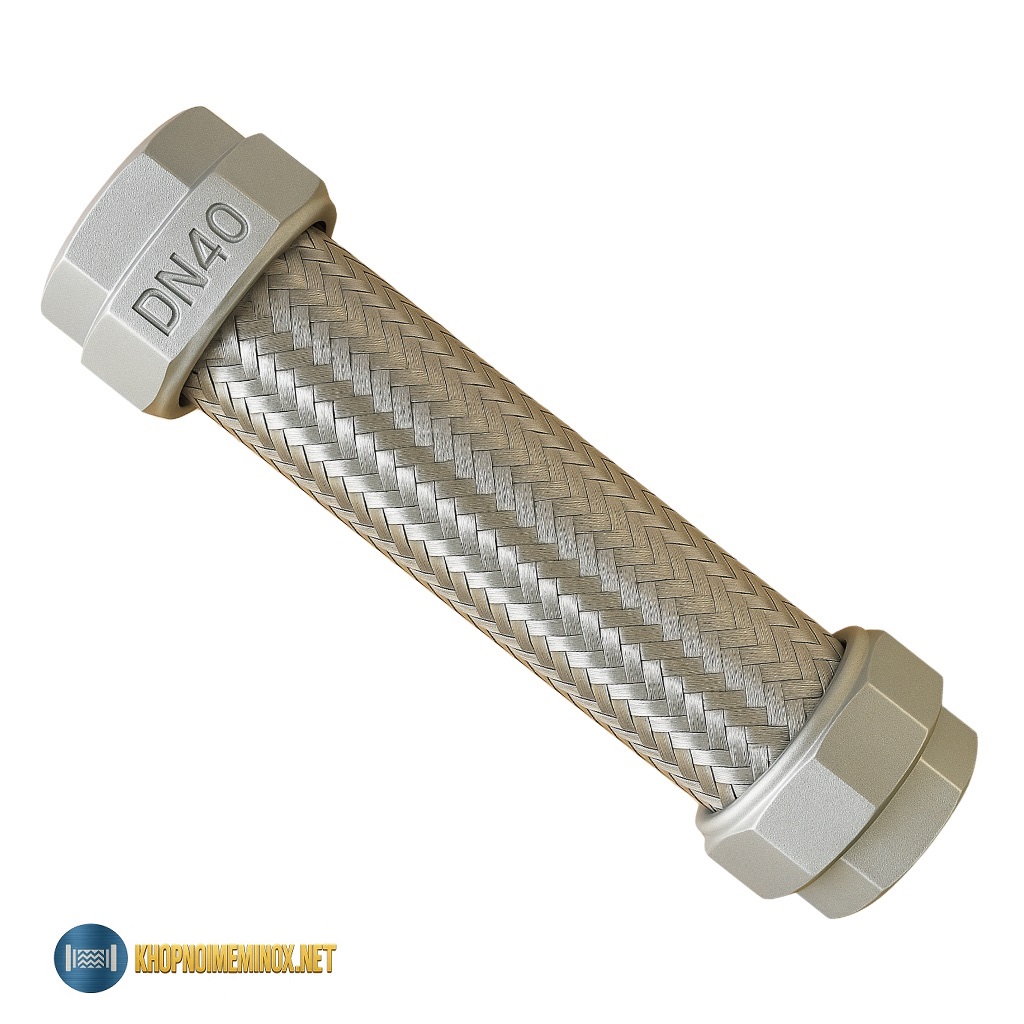

Khớp nối mềm inox DN40

Giới thiệu khớp nối mềm inox DN40

Khớp nối mềm inox DN40 là dòng khớp nối cỡ trung–lớn, được sử dụng phổ biến trong các hệ thống nước, khí nén, HVAC, hơi nóng và công nghiệp nhẹ đến bán công nghiệp. Với kích thước danh nghĩa DN40 (tương đương Φ49 mm ~ 1½ inch), sản phẩm được lắp tại các vị trí cần giảm rung mạnh hơn, bù giãn nở nhiệt rõ rệt hơn so với các size nhỏ như DN20–DN25.

Trong thực tế thi công, DN40 thường xuất hiện ở các tuyến ống nhánh chính, nơi lưu lượng và lực rung bắt đầu tăng đáng kể. Việc lắp khớp nối mềm DN40 giúp hệ thống vận hành êm, hạn chế nứt gãy mối nối, bảo vệ bơm và thiết bị trong dài hạn. Bạn có thể tham khảo tổng quan các dòng khớp nối mềm inox để so sánh đầy đủ kích cỡ và kiểu kết nối theo từng nhu cầu.

Cấu tạo & vật liệu

Thân ống mềm inox DN40

Thân khớp nối thường là ống inox gân sóng (corrugated) hoặc ống mềm inox nhiều lớp. Với DN40, thân ống có độ dày và số gân được thiết kế lớn hơn so với DN32 trở xuống, nhằm:

• Hấp thụ rung động mạnh hơn từ bơm, quạt, máy nén
• Co giãn theo trục khi đường ống giãn nở do nhiệt
• Bù lệch lắp đặt nhỏ (lệch trục/góc nhẹ) mà không gây ứng suất tập trung

Đây là bộ phận quyết định trực tiếp đến khả năng làm việc ổn định của khớp nối DN40.

Hai đầu kết nối DN40

Khớp nối mềm inox DN40 có thể cấu hình:

• 2 đầu ren (ren trong/ngoài hoặc kết hợp) – dùng cho hệ cần tháo lắp
• 1 đầu ren – 1 đầu hàn – cân bằng giữa bảo trì và độ kín
• 2 đầu hàn – cho hệ cố định, yêu cầu độ bền và an toàn cao

Trong thực tế, DN40 2 đầu hàn hoặc 1 ren – 1 hàn được dùng nhiều hơn so với DN nhỏ vì rung và tải trọng lớn hơn.

Vật liệu inox

• Inox 304: phù hợp nước sạch, HVAC, khí nén, hơi nóng quy mô vừa
• Inox 316: ưu tiên cho môi trường ăn mòn, hóa chất nhẹ, độ ẩm/muối cao

Cổ nối & vùng gia cường

Khu vực chuyển tiếp giữa thân gân sóng và đầu nối được gia cường nhằm giảm mỏi kim loại – yếu tố thường gặp ở DN40 khi hệ thống chạy liên tục.

Nguyên lý hoạt động cơ bản

Ở DN40, các hiện tượng rung động, dao động áp suất và giãn nở nhiệt xảy ra rõ rệt hơn so với DN nhỏ. Nếu nối cứng hoàn toàn, lực rung và ứng suất nhiệt sẽ dồn vào mối ren/mối hàn và thiết bị lân cận.

Khớp nối mềm inox DN40 hoạt động như đoạn đệm đàn hồi kim loại:

• Thân gân sóng biến dạng có kiểm soát để hấp thụ rung
• Ứng suất không truyền trực tiếp lên bơm, van, đồng hồ
• Giảm sốc áp khi đóng/mở nhanh hoặc khi bơm khởi động

Nhờ đó, hệ DN40 vận hành êm hơn – ổn định hơn – ít sự cố hơn, đặc biệt trong các hệ thống chạy 24/7.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Size 1½ inch phổ biến trong công nghiệp nhẹ
• Giảm rung tốt cho tuyến DN40
• Bảo vệ mối nối, kéo dài tuổi thọ bơm/van
• Vật liệu inox bền, làm việc ổn định lâu dài

Nhược điểm

• Không phù hợp cho rung/áp quá lớn nếu chọn cấu hình mỏng
• Cần chọn đúng kiểu kết nối (ren/hàn) theo tải rung
• Chi phí cao hơn DN25–DN32

So sánh với các loại khớp nối khác

Ứng dụng thực tế theo ngành

HVAC – điều hòa trung tâm

Lắp trên các tuyến cấp/chạy vòng DN40 cho AHU, chiller để hạn chế rung truyền.

Khí nén – nhà xưởng

Giảm dao động áp suất từ máy nén, bảo vệ cụm lọc và van DN40.

Nước sạch – công nghiệp nhẹ

Hạn chế sốc áp khi đóng/mở van lớn, tăng độ bền mối nối.

Hơi nóng quy mô vừa

Dùng cho nhánh hơi DN40; cần chọn cấu hình chịu nhiệt và kết nối hàn phù hợp.

Lưu ý chọn lựa & bảo trì

• Xác định DN40 = Φ49 = 1½ inch, tránh nhầm DN32/DN50
• Với rung mạnh, ưu tiên cấu hình hàn hoặc 1 ren – 1 hàn
• Không lắp khớp nối ở trạng thái xoắn hoặc kéo căng
• Chạy thử và kiểm tra lại mối nối sau 1–2 tuần vận hành
