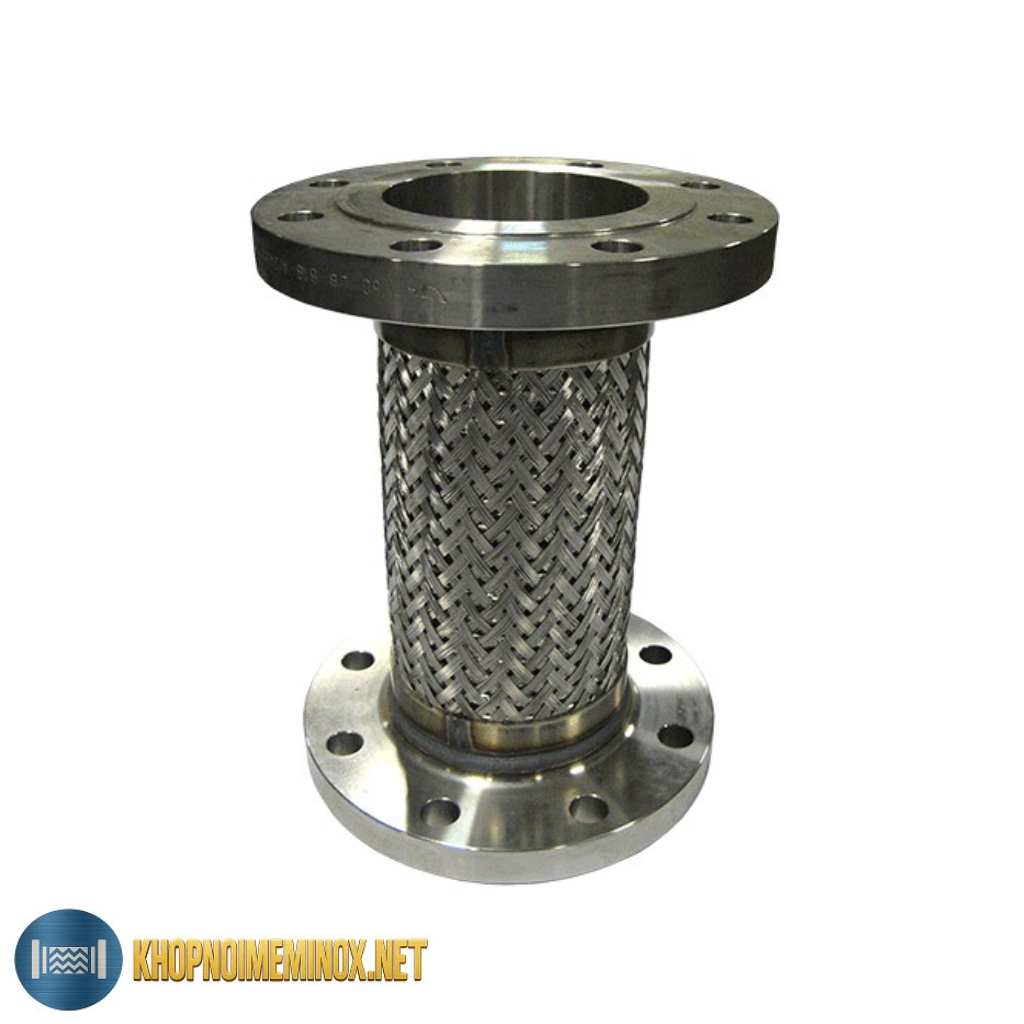

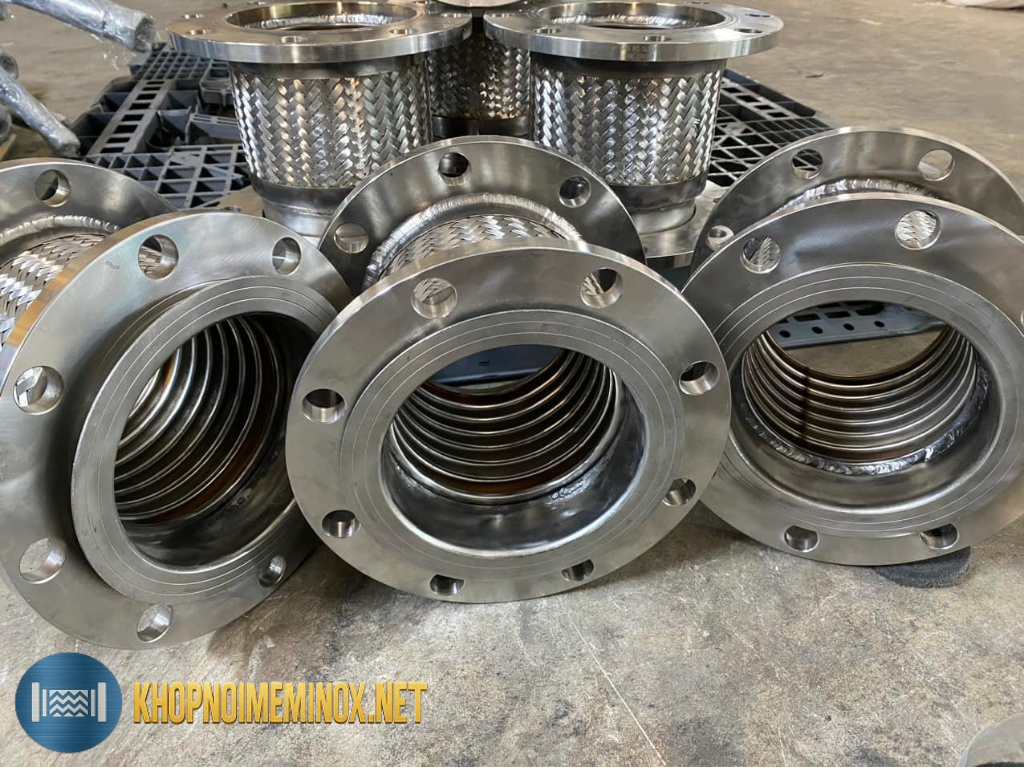

Giới thiệu khớp nối mềm inox mặt bích PN16
Khớp nối mềm inox mặt bích PN16 là thiết bị được sử dụng trong hệ thống đường ống nhằm giảm rung động, bù sai lệch lắp đặt và hấp thụ sự giãn nở nhiệt của đường ống. Thiết bị có cấu tạo gồm ống mềm inox dạng gân, lớp lưới inox bảo vệ và hai đầu mặt bích, giúp kết nối chắc chắn với hệ thống đường ống và đảm bảo độ kín trong quá trình vận hành.
Trong các hệ thống đường ống công nghiệp, rung động từ máy bơm, quạt công nghiệp hoặc thiết bị cơ khí có thể truyền trực tiếp vào đường ống, gây ra tiếng ồn và làm giảm tuổi thọ của hệ thống. Vì vậy việc lắp đặt khớp nối mềm inox là giải pháp hiệu quả giúp giảm rung động và bảo vệ thiết bị.
Khớp nối mềm inox mặt bích PN16 được thiết kế theo tiêu chuẩn áp lực PN16 (16 bar), phù hợp với nhiều hệ thống công nghiệp như cấp nước, HVAC, hệ thống hơi, hệ thống xử lý nước và nhiều ứng dụng khác.
Cấu tạo và vật liệu
Khớp nối mềm inox mặt bích PN16 được cấu tạo từ nhiều bộ phận nhằm đảm bảo khả năng chịu áp lực và độ bền khi vận hành.
Ống mềm inox (Bellows)
Đây là phần quan trọng nhất của khớp nối, được chế tạo từ inox dạng gân sóng giúp tăng khả năng đàn hồi và hấp thụ rung động trong hệ thống.
Lớp lưới inox bảo vệ
Bao quanh ống mềm là lớp lưới inox đan chắc chắn giúp tăng khả năng chịu áp lực và bảo vệ ống mềm khỏi biến dạng.
Mặt bích kết nối
Hai đầu khớp nối được lắp mặt bích tiêu chuẩn như JIS, DIN, ANSI hoặc BS, giúp thiết bị dễ dàng kết nối với hệ thống đường ống.
Vật liệu inox
Khớp nối mềm inox PN16 thường được sản xuất từ các loại inox như:
- Inox 304
- Inox 316
Nhờ sử dụng vật liệu inox, thiết bị có khả năng chống ăn mòn tốt, chịu nhiệt và chịu áp lực cao.
Nguyên lý hoạt động
Khớp nối mềm inox mặt bích PN16 hoạt động dựa trên độ đàn hồi của ống gân inox.
Khi hệ thống vận hành, rung động từ máy bơm hoặc thiết bị cơ khí sẽ truyền vào đường ống. Phần ống gân inox của khớp nối sẽ hấp thụ và phân tán rung động, giúp giảm lực tác động lên các mối nối và thiết bị.
Ngoài ra, khi nhiệt độ trong hệ thống thay đổi, đường ống có thể giãn nở hoặc co lại. Khớp nối mềm sẽ co giãn linh hoạt để bù sai lệch nhỏ, giúp hệ thống hoạt động ổn định hơn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Khớp nối mềm inox mặt bích PN16 |
| Kiểu khớp | Khớp nối mềm kim loại |
| Vật liệu ống mềm | Inox 304 / 316 |
| Lớp lưới bảo vệ | Inox |
| Kiểu kết nối | Mặt bích |
| Áp lực làm việc | PN16 |
| Tiêu chuẩn bích | JIS / DIN / ANSI / BS |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Môi trường sử dụng | Nước, hơi, khí, dầu |
| Kích thước | DN25 – DN500 |
| Kiểu chuyển động | Co giãn dọc trục |
| Xuất xứ | Trung Quốc / Hàn Quốc / Châu Âu |
Ưu điểm của khớp nối mềm inox PN16
Giảm rung động hiệu quả
Thiết bị giúp hấp thụ rung động từ máy bơm hoặc thiết bị cơ khí, từ đó giảm tiếng ồn và bảo vệ hệ thống đường ống.
Chịu áp lực ổn định
Thiết kế theo tiêu chuẩn PN16 giúp khớp nối hoạt động ổn định trong các hệ thống áp lực trung bình.
Độ bền cao
Nhờ sử dụng vật liệu inox, sản phẩm có khả năng chống ăn mòn và tuổi thọ lâu dài.
Lắp đặt thuận tiện
Thiết kế mặt bích tiêu chuẩn giúp việc lắp đặt và thay thế trong hệ thống đường ống trở nên nhanh chóng.
So sánh khớp nối mềm inox và khớp nối cao su
| Tiêu chí | Khớp nối mềm inox | Khớp nối cao su |
|---|---|---|
| Khả năng chịu nhiệt | Cao | Trung bình |
| Độ bền | Cao | Trung bình |
| Khả năng chống rung | Tốt | Rất tốt |
| Môi trường sử dụng | Công nghiệp | Nước, HVAC |
| Tuổi thọ | Dài | Trung bình |
Trong nhiều hệ thống công nghiệp, khớp nối mềm inox thường được lựa chọn khi cần chịu nhiệt hoặc áp lực cao hơn so với khớp nối cao su.
Ứng dụng thực tế
Khớp nối mềm inox mặt bích PN16 được sử dụng rộng rãi trong nhiều hệ thống đường ống.
Trong hệ thống máy bơm nước, thiết bị giúp giảm rung động và hạn chế tiếng ồn khi máy bơm hoạt động.
Trong hệ thống HVAC, khớp nối mềm giúp giảm chấn cho hệ thống đường ống điều hòa và thông gió.
Trong nhà máy công nghiệp, thiết bị được sử dụng trong hệ thống dẫn hơi, dẫn khí hoặc dẫn dầu.
Ngoài ra, sản phẩm còn được sử dụng trong hệ thống xử lý nước, nhà máy thực phẩm, nhà máy hóa chất và nhiều hệ thống đường ống công nghiệp khác.
Lưu ý khi lựa chọn và lắp đặt
Khi lựa chọn khớp nối mềm inox mặt bích PN16, cần xác định đúng kích thước đường ống, tiêu chuẩn mặt bích và áp lực làm việc của hệ thống.
Trong quá trình lắp đặt, cần đảm bảo khớp nối không bị xoắn hoặc kéo căng quá mức để tránh làm giảm tuổi thọ thiết bị.
Ngoài ra, cần kiểm tra định kỳ tình trạng khớp nối để phát hiện sớm các dấu hiệu rò rỉ hoặc hư hỏng. Trong nhiều hệ thống đường ống công nghiệp, thiết bị này còn được lắp đặt kết hợp với các loại khớp giãn nở inox nhằm tăng khả năng bù giãn nở và bảo vệ hệ thống tốt hơn.
