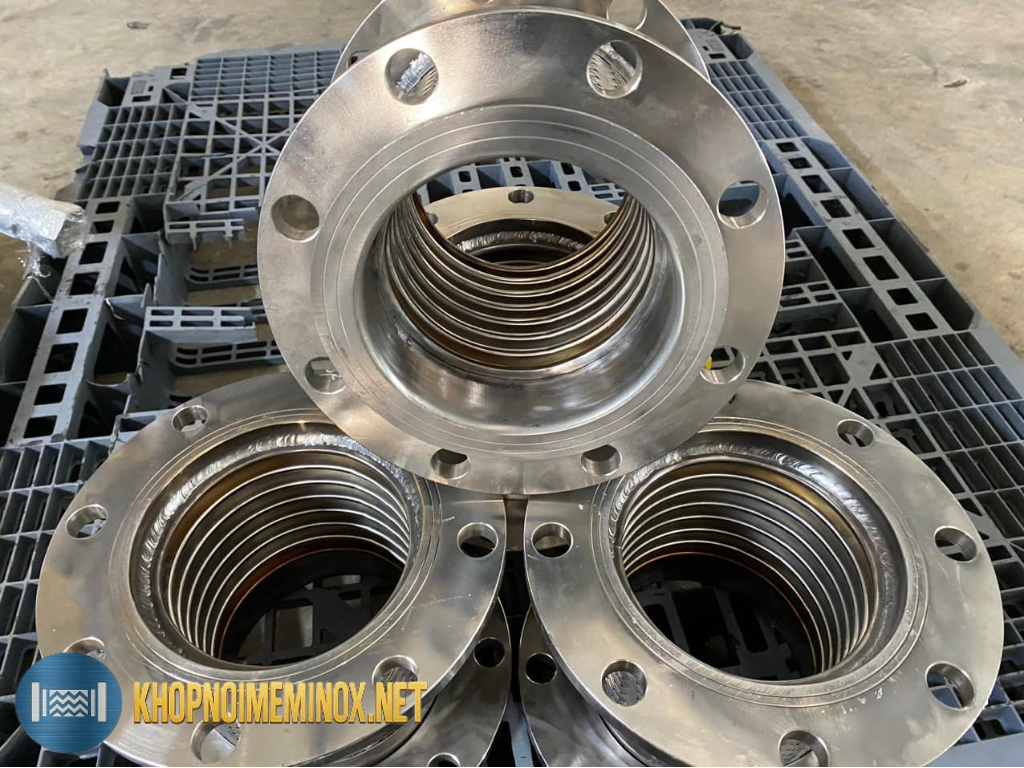

Giới thiệu khớp nối mềm inox mặt bích PN25
Khớp nối mềm inox mặt bích PN25 là thiết bị được sử dụng trong hệ thống đường ống nhằm giảm rung động, hấp thụ chuyển động và bù sai lệch lắp đặt. Thiết bị thường được lắp đặt tại vị trí kết nối giữa máy bơm, thiết bị cơ khí hoặc các đoạn đường ống để bảo vệ hệ thống khỏi tác động của rung động và áp lực thay đổi.
Trong nhiều hệ thống công nghiệp, rung động từ thiết bị vận hành có thể truyền trực tiếp vào đường ống, gây ra tiếng ồn, lỏng mối nối hoặc hư hỏng hệ thống. Vì vậy việc sử dụng khớp nối mềm inox là giải pháp hiệu quả giúp giảm rung động, bảo vệ thiết bị và tăng tuổi thọ cho toàn bộ hệ thống đường ống.
Khớp nối mềm inox PN25 được thiết kế theo tiêu chuẩn áp lực PN25 (25 bar), phù hợp với các hệ thống có áp lực cao như hệ thống hơi, hệ thống cấp nước áp lực lớn, hệ thống công nghiệp và nhiều ứng dụng kỹ thuật khác.
Cấu tạo và vật liệu
Khớp nối mềm inox mặt bích PN25 được cấu tạo từ nhiều bộ phận nhằm đảm bảo khả năng chịu áp lực cao và độ bền trong quá trình vận hành.

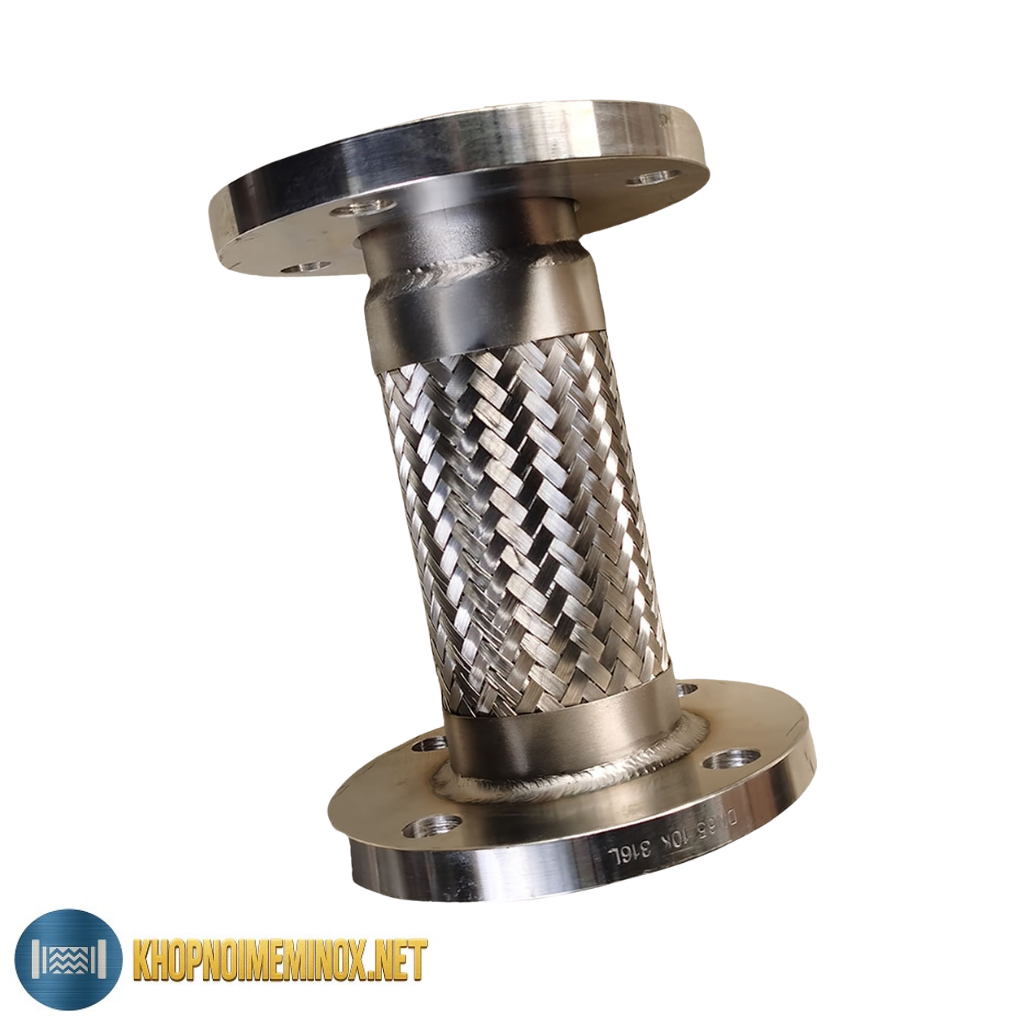

Ống mềm inox (Bellows)
Đây là bộ phận chính của khớp nối, được chế tạo từ inox dạng gân sóng giúp tăng khả năng đàn hồi và hấp thụ rung động từ hệ thống.
Lớp lưới inox bảo vệ
Bao quanh ống mềm là lớp lưới inox đan chắc chắn giúp tăng độ bền cơ học và hạn chế biến dạng khi chịu áp lực cao.
Mặt bích kết nối
Hai đầu khớp nối được gắn mặt bích tiêu chuẩn như JIS, DIN, ANSI hoặc BS, giúp thiết bị dễ dàng lắp đặt vào hệ thống đường ống.
Vật liệu inox
Khớp nối mềm PN25 thường được sản xuất từ các loại inox như:
- Inox 304
- Inox 316
Nhờ đó thiết bị có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực cao trong môi trường công nghiệp.
Nguyên lý hoạt động
Khớp nối mềm inox mặt bích PN25 hoạt động dựa trên độ đàn hồi của ống gân inox và lớp lưới bảo vệ.
Khi hệ thống vận hành, rung động từ máy bơm hoặc thiết bị cơ khí sẽ truyền vào đường ống. Phần ống gân inox của khớp nối sẽ hấp thụ và phân tán rung động, giúp giảm lực tác động lên các mối nối và thiết bị.
Ngoài ra, khi nhiệt độ trong hệ thống thay đổi, đường ống có thể giãn nở hoặc co lại. Khớp nối mềm sẽ co giãn linh hoạt để bù sai lệch nhỏ, giúp hệ thống hoạt động ổn định và an toàn hơn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Khớp nối mềm inox mặt bích PN25 |
| Kiểu khớp | Khớp nối mềm kim loại |
| Vật liệu ống mềm | Inox 304 / 316 |
| Lớp lưới bảo vệ | Inox |
| Kiểu kết nối | Mặt bích |
| Áp lực làm việc | PN25 |
| Tiêu chuẩn bích | JIS / DIN / ANSI / BS |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Môi trường sử dụng | Nước, hơi, khí, dầu |
| Kích thước | DN25 – DN500 |
| Kiểu chuyển động | Co giãn dọc trục |
| Xuất xứ | Trung Quốc / Hàn Quốc / Châu Âu |
Ưu điểm của khớp nối mềm inox PN25
Chịu áp lực cao
Thiết kế theo tiêu chuẩn PN25 giúp khớp nối hoạt động ổn định trong các hệ thống áp lực cao.
Giảm rung động hiệu quả
Thiết bị giúp hấp thụ rung động từ máy bơm hoặc thiết bị cơ khí, từ đó giảm tiếng ồn và bảo vệ hệ thống đường ống.
Độ bền cao
Nhờ sử dụng vật liệu inox chất lượng cao, sản phẩm có khả năng chống ăn mòn và tuổi thọ lâu dài.
Lắp đặt thuận tiện
Thiết kế mặt bích tiêu chuẩn giúp việc lắp đặt và thay thế thiết bị trong hệ thống đường ống trở nên dễ dàng.
So sánh khớp nối mềm inox PN16 và PN25
| Tiêu chí | PN16 | PN25 |
|---|---|---|
| Áp lực làm việc | 16 bar | 25 bar |
| Độ dày vật liệu | Trung bình | Cao hơn |
| Khả năng chịu áp lực | Tốt | Rất tốt |
| Ứng dụng | Hệ thống áp lực trung bình | Hệ thống áp lực cao |
Trong các hệ thống có áp lực lớn, khớp nối mềm inox PN25 thường được lựa chọn để đảm bảo độ an toàn và độ bền cho hệ thống đường ống.
Ứng dụng thực tế
Khớp nối mềm inox mặt bích PN25 được sử dụng trong nhiều hệ thống công nghiệp.
Trong hệ thống máy bơm nước áp lực cao, thiết bị giúp giảm rung động và bảo vệ đường ống.
Trong hệ thống hơi và hệ thống nhiệt, khớp nối mềm giúp hấp thụ chuyển động của đường ống khi nhiệt độ thay đổi.
Trong nhà máy công nghiệp, thiết bị được sử dụng trong hệ thống dẫn hơi, dẫn khí hoặc dẫn dầu.
Ngoài ra, sản phẩm còn được sử dụng trong hệ thống xử lý nước, nhà máy thực phẩm, nhà máy hóa chất và nhiều hệ thống kỹ thuật khác.
Lưu ý khi lựa chọn và lắp đặt
Khi lựa chọn khớp nối mềm inox PN25, cần xác định đúng kích thước đường ống, tiêu chuẩn mặt bích và áp lực làm việc của hệ thống.
Trong quá trình lắp đặt, cần đảm bảo khớp nối không bị xoắn hoặc kéo căng quá mức để tránh làm giảm tuổi thọ của thiết bị.
Ngoài ra, cần kiểm tra định kỳ tình trạng khớp nối để phát hiện sớm các dấu hiệu rò rỉ hoặc hư hỏng. Trong nhiều hệ thống công nghiệp, thiết bị này còn được lắp đặt kết hợp với các loại khớp giãn nở inox nhằm tăng khả năng bù giãn nở và bảo vệ hệ thống tốt hơn.
