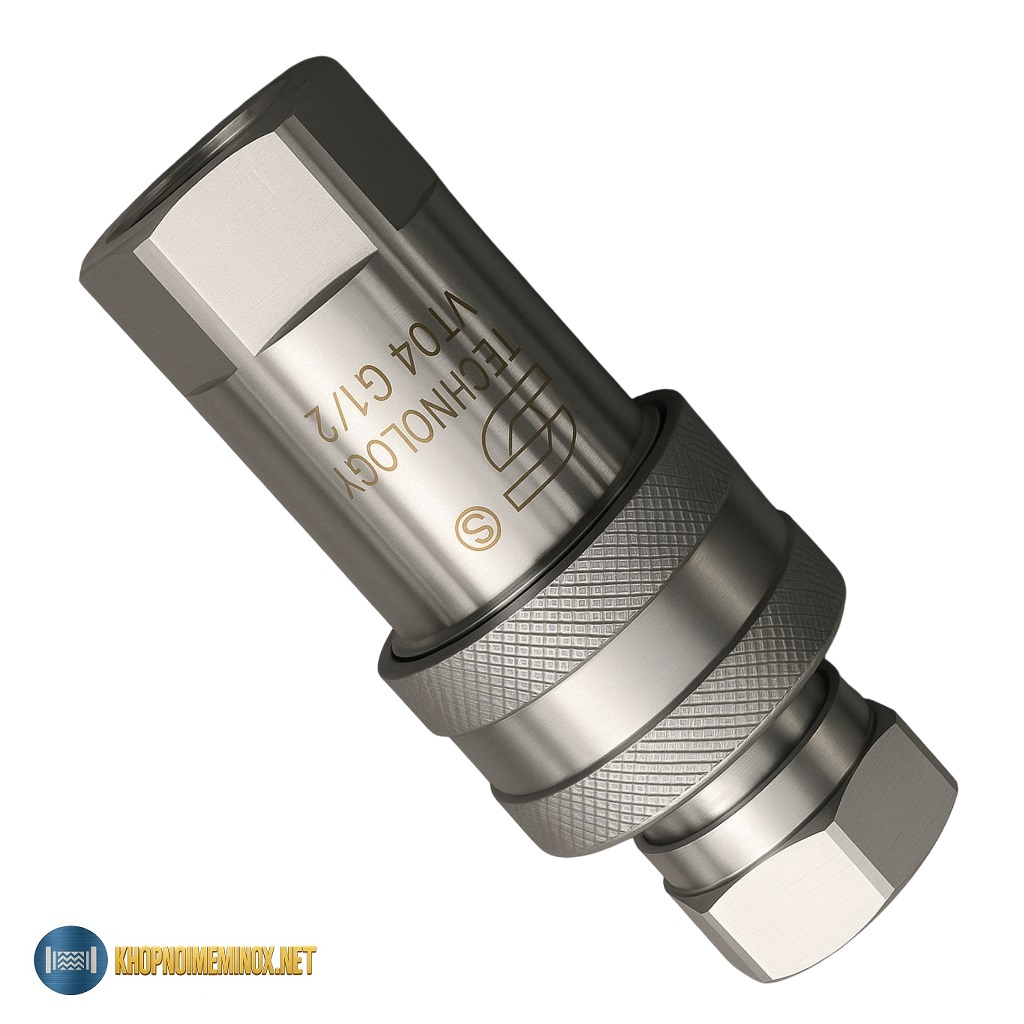

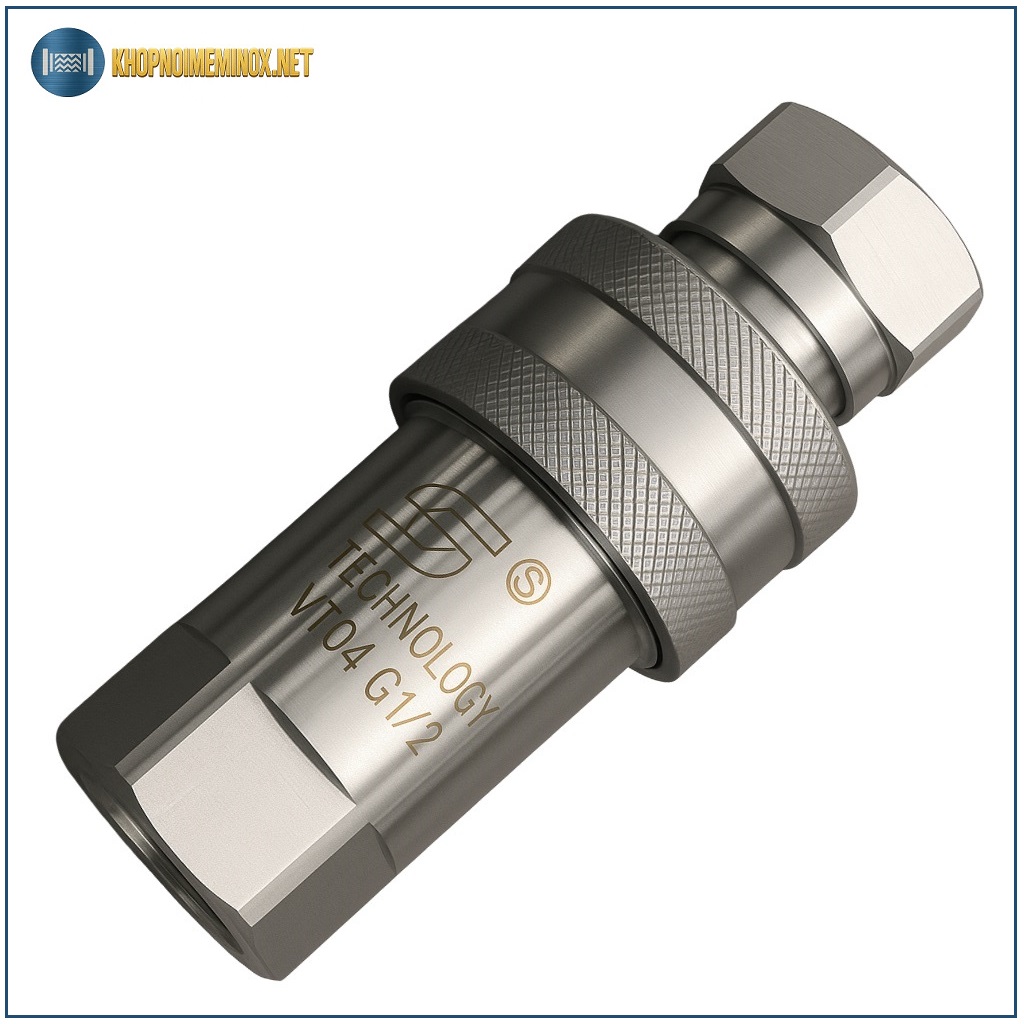

Giới thiệu khớp nối nhanh thủy lực 1/2″
Khớp nối nhanh thủy lực 1/2″ là phụ kiện chuyên dùng trong hệ thống dầu thủy lực, giúp kết nối và tháo rời đường ống nhanh chóng mà không cần xả toàn bộ áp suất trong hệ thống. Sản phẩm được sử dụng phổ biến trong máy công trình, máy ép, hệ thống truyền động thủy lực và dây chuyền sản xuất công nghiệp.
Với kích thước 1/2 inch (tương đương DN15), đây là một trong những size thông dụng nhất trong hệ thống thủy lực hiện nay.
Trong hệ thống thủy lực, việc kết nối nhanh và an toàn là yếu tố quan trọng. Nếu sử dụng nối ren thông thường, mỗi lần tháo lắp sẽ mất thời gian và dễ rò rỉ dầu.
Khớp nối nhanh thủy lực 1/2″ được thiết kế theo cơ chế khóa bi hoặc khóa ren trượt, cho phép cắm vào – rút ra nhanh chóng, đảm bảo độ kín cao và chịu được áp suất lớn.
Sản phẩm phù hợp cho cả hệ thống cố định và hệ thống cần thay đổi thiết bị thường xuyên.
Thiết kế chuẩn công nghiệp, bền bỉ dưới áp lực lớn và phù hợp nhiều tiêu chuẩn ren. Trong các hệ thống đòi hỏi độ bền và độ kín cao, phụ kiện này thường kết hợp với khớp nối nhanh thủy lực inox để tăng khả năng chống gỉ và duy trì hiệu suất vận hành lâu dài.
Cấu tạo & vật liệu
Khớp nối nhanh thủy lực 1/2″ thường gồm 2 phần chính: đầu đực (Plug) và đầu cái (Coupler).
Đầu cái (Coupler Body)
- Vỏ ngoài bằng thép carbon mạ kẽm hoặc inox
- Cơ cấu khóa bi bên trong
- Lò xo đàn hồi chịu lực cao
Đầu đực (Plug)
- Thiết kế chuẩn để ăn khớp với đầu cái
- Bề mặt gia công chính xác
- Đảm bảo độ kín khi lắp
Gioăng làm kín
- Vật liệu NBR hoặc Viton
- Chịu dầu và nhiệt độ cao
- Ngăn rò rỉ áp suất
Cơ cấu khóa
- Khóa bi hoặc khóa trượt
- Chống tuột khi có áp lực
Nguyên lý hoạt động
Khớp nối nhanh thủy lực 1/2″ hoạt động theo cơ chế khóa bi:
- Kéo vòng trượt của đầu cái ra sau.
- Cắm đầu đực vào đúng vị trí.
- Thả vòng trượt để khóa chặt.
- Các viên bi thép giữ chặt đầu đực, tạo độ kín cao.
Khi tháo rời, chỉ cần kéo vòng trượt và rút đầu đực ra.
Cơ chế này giúp kết nối nhanh mà vẫn đảm bảo an toàn khi làm việc ở áp suất cao.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Khớp nối nhanh thủy lực 1/2″ |
| Kích thước | 1/2 inch (DN15) |
| Vật liệu | Thép carbon mạ kẽm / Inox |
| Kiểu ren | BSP / NPT (tùy loại) |
| Áp suất làm việc | 200 – 350 bar |
| Nhiệt độ làm việc | -20°C đến 120°C |
| Gioăng | NBR / Viton |
| Ứng dụng | Hệ thống dầu thủy lực |
| Kiểu khóa | Khóa bi / Khóa trượt |
Ưu điểm và nhược điểm
Ưu điểm
- Kết nối nhanh, tiết kiệm thời gian
- Chịu áp suất cao
- Độ kín tốt, hạn chế rò rỉ dầu
- Dễ thay thế và bảo trì
- Phù hợp nhiều loại máy móc
Nhược điểm
- Giá thành cao hơn nối ren thông thường
- Cần bảo dưỡng định kỳ để đảm bảo độ kín
So sánh với các loại nối khác
| Tiêu chí | Khớp nối nhanh thủy lực | Nối ren thường | Nối mặt bích |
|---|---|---|---|
| Tốc độ lắp | Rất nhanh | Chậm | Chậm |
| Chịu áp suất cao | Rất tốt | Trung bình | Rất tốt |
| Cần dụng cụ | Không | Có | Có |
| Phù hợp thay đổi thiết bị | Rất phù hợp | Không tối ưu | Không linh hoạt |
| Độ kín | Cao | Phụ thuộc quấn ren | Rất cao |
Ứng dụng thực tế
Khớp nối nhanh thủy lực 1/2″ được sử dụng trong:
- Máy xúc, máy đào
- Máy ép thủy lực
- Hệ thống truyền động công nghiệp
- Trạm nguồn thủy lực
- Dây chuyền sản xuất tự động
Đây là phụ kiện quan trọng giúp giảm thời gian dừng máy và tăng hiệu suất vận hành.
Lưu ý khi lựa chọn và bảo trì
- Chọn đúng tiêu chuẩn ren BSP hoặc NPT
- Kiểm tra áp suất tối đa của hệ thống
- Không kết nối khi còn áp lực dư lớn
- Vệ sinh sạch trước khi lắp
- Kiểm tra gioăng định kỳ
Bảo trì đúng cách giúp đảm bảo an toàn và kéo dài tuổi thọ sản phẩm.
Câu hỏi thường gặp
Liên hệ / Mua hàng
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline / Zalo: 0969 165 386
📍 Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì
📍 TP.HCM: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12
Chúng tôi cung cấp khớp nối nhanh thủy lực 1/2″ hàng sẵn kho, đầy đủ tiêu chuẩn ren, tư vấn kỹ thuật chi tiết và giao hàng toàn quốc.
Sản phẩm cũng tương thích với nhiều dạng khớp nối nhanh inox khi sử dụng ở các vị trí kết nối phụ hoặc không chịu áp lực dầu lớn.
