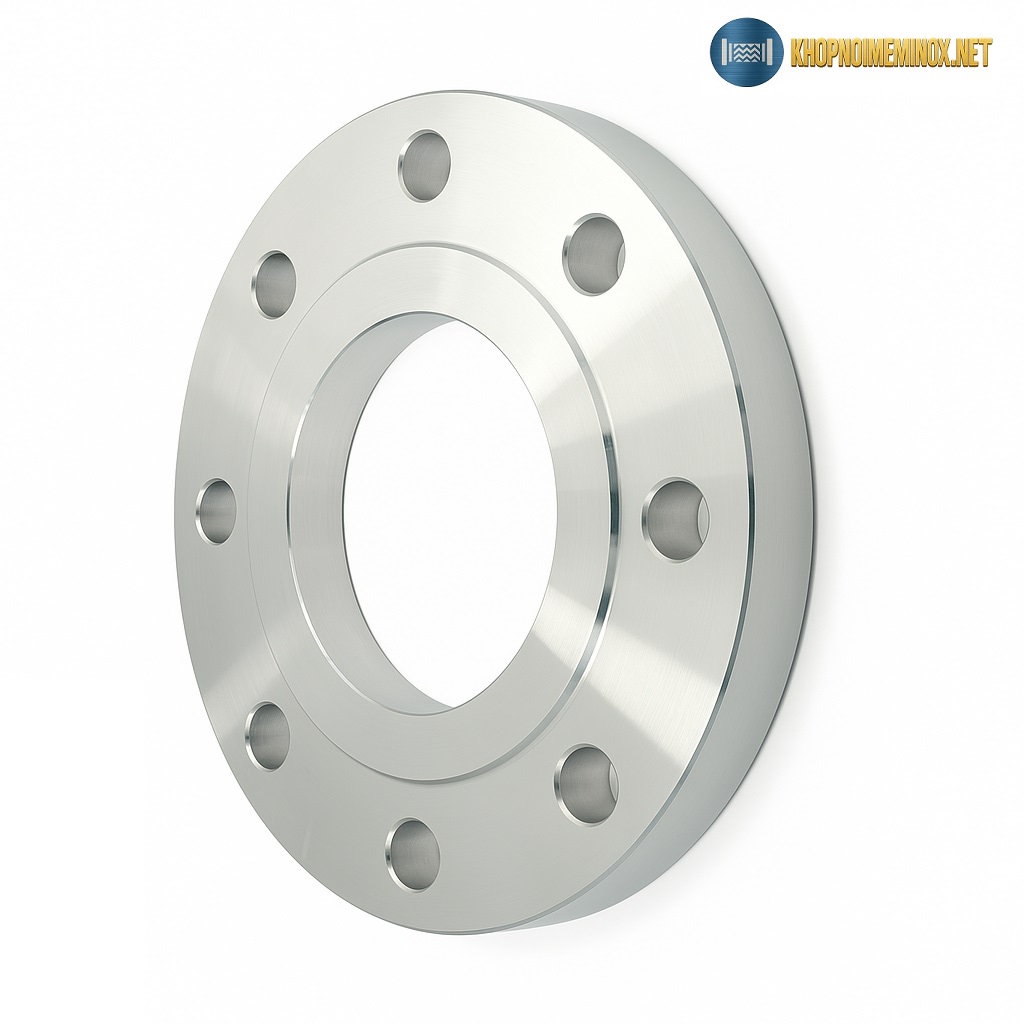

Giới thiệu về mặt bích inox 304 ANSI
Mặt bích inox 304 ANSI là phụ kiện cơ khí quan trọng trong các hệ thống đường ống công nghiệp, dùng để kết nối ống – van – thiết bị theo tiêu chuẩn ANSI/ASME của Mỹ. Nhờ được chế tạo từ inox 304 và gia công theo chuẩn quốc tế, sản phẩm đáp ứng tốt các yêu cầu về độ kín, khả năng chịu áp và độ bền lâu dài, đặc biệt phù hợp cho các hệ thống vận hành ổn định, cần tháo lắp – bảo trì định kỳ.
Trong thực tế, mặt bích ANSI thường xuất hiện trong các nhà máy, khu công nghiệp, hệ thống dẫn nước kỹ thuật, khí nén, hơi nóng và nhiều dây chuyền sản xuất sử dụng thiết bị nhập khẩu theo chuẩn Mỹ.
Mặt bích inox 304 ANSI là loại mặt bích được sản xuất theo hệ tiêu chuẩn ANSI/ASME, phổ biến nhất là ASME B16.5. Mặt bích có dạng đĩa tròn, trên thân được khoan các lỗ bulong theo đúng vị trí và kích thước tiêu chuẩn, cho phép bắt chặt với một mặt bích đối diện thông qua bulong – đai ốc và gioăng làm kín.
So với các kiểu nối khác như nối ren hay nối hàn liền, kết nối mặt bích giúp:
- Dễ tháo rời khi cần bảo trì, vệ sinh
- Thuận tiện thay thế van, thiết bị
- Đảm bảo độ kín cao khi siết đúng kỹ thuật
Trước khi đi vào chi tiết sản phẩm, bạn có thể tham khảo thêm phụ kiện ống inox đồng bộ cho hệ thống mặt bích để lựa chọn đầy đủ gioăng, bulong – đai ốc và các phụ kiện lắp ghép phù hợp, tránh sai chuẩn khi thi công.
Cấu tạo và vật liệu
Mặt bích inox 304 ANSI có cấu tạo đơn giản nhưng yêu cầu độ chính xác cao trong gia công:
- Thân mặt bích: Được rèn hoặc đúc từ inox 304, bề mặt phẳng, chắc chắn
- Lỗ bulong: Gia công đúng số lượng, đường kính và khoảng cách theo tiêu chuẩn ANSI
- Bề mặt làm kín: Thường là FF (Flat Face) hoặc RF (Raised Face) để kết hợp với gioăng
Vật liệu inox 304 được lựa chọn vì:
- Khả năng chống gỉ, chống ăn mòn tốt trong môi trường nước, hơi và không khí ẩm
- Chịu nhiệt ổn định, ít biến dạng khi làm việc lâu dài
- Dễ gia công, bề mặt đẹp, tuổi thọ cao
Phân loại mặt bích inox 304 ANSI
Phân loại theo kiểu kết nối
- Mặt bích hàn trượt (Slip On – SO): Lắp đặt dễ, phổ biến trong nhiều hệ thống
- Mặt bích hàn cổ (Welding Neck – WN): Chịu áp và rung động tốt hơn
- Mặt bích mù (Blind Flange – BL): Dùng để bịt kín đầu ống hoặc đầu chờ
- Mặt bích ren (Threaded Flange): Lắp nhanh, dùng cho một số hệ áp thấp
Phân loại theo cấp áp suất
- Class 150 – dùng nhiều trong hệ thống phổ thông
- Class 300 – cho áp suất và yêu cầu cao hơn
- Class 600 – dùng trong các hệ công nghiệp nặng
Phân loại theo kích thước
- Dải kích thước phổ biến từ DN15 đến DN600, phù hợp nhiều quy mô công trình
Thông số kỹ thuật mặt bích inox 304 ANSI
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Mặt bích inox 304 ANSI |
| Tiêu chuẩn | ANSI / ASME (thường ASME B16.5) |
| Vật liệu | Inox 304 |
| Kiểu bề mặt | FF / RF |
| Kiểu kết nối | Hàn trượt, hàn cổ, ren, bích mù |
| Kích thước | DN15 – DN600 |
| Cấp áp suất | Class 150 / 300 / 600 |
| Gioăng sử dụng | Cao su, PTFE, Graphite… |
| Môi trường làm việc | Nước, khí, hơi, hóa chất nhẹ |
| Nhiệt độ làm việc tham khảo | Tùy gioăng, thường đến ~180°C |
| Tiêu chuẩn bulong | Theo ANSI/ASME |
| Bảo trì | Dễ tháo lắp, thay gioăng |
Ưu điểm của mặt bích inox 304 ANSI
Độ bền và tuổi thọ cao
Inox 304 giúp mặt bích hạn chế gỉ sét, không bong tróc, đảm bảo độ ổn định lâu dài.
Độ kín cao, an toàn vận hành
Khi kết hợp đúng gioăng và siết bulong đều lực, mối nối mặt bích cho khả năng làm kín rất tốt.
Chuẩn ANSI – dễ thay thế
Dễ tìm phụ kiện, dễ mở rộng hoặc thay thế khi nâng cấp hệ thống.
Thuận tiện bảo trì
Tháo lắp nhanh, không cần cắt ống như mối hàn cố định.
So sánh nhanh: Mặt bích inox 304 ANSI và JIS
| Tiêu chí | ANSI | JIS |
|---|---|---|
| Xuất xứ tiêu chuẩn | Mỹ | Nhật |
| Độ dày mặt bích | Dày, chắc | Mỏng hơn |
| Khả năng chịu áp | Cao | Trung bình |
| Ứng dụng | Công nghiệp nặng | Phổ thông |
| Mức độ quốc tế hóa | Rất cao | Chủ yếu châu Á |
Ứng dụng thực tế
Mặt bích inox 304 ANSI được sử dụng rộng rãi trong:
- Hệ thống đường ống nhà máy, khu công nghiệp
- Lắp đặt van inox, máy bơm, thiết bị đo
- Hệ thống khí nén, hơi nóng áp suất vừa
- Ngành thực phẩm, đồ uống (môi trường không ăn mòn mạnh)
- Hệ thống nước kỹ thuật, PCCC theo thiết kế ANSI
Trong quá trình thi công, mặt bích thường được lắp đồng bộ cùng gioăng, bulong và các phụ kiện ống inox để đảm bảo tính kín khít và an toàn cho toàn hệ thống.
Lưu ý khi lựa chọn và lắp đặt
- Xác định chính xác Class áp suất phù hợp với hệ thống
- Kiểm tra đồng bộ tiêu chuẩn ANSI ở cả hai mặt bích
- Chọn gioăng phù hợp môi trường và nhiệt độ
- Siết bulong theo hình sao, siết đều từng vòng để tránh cong vênh
Khi nào nên chọn mặt bích inox 304 ANSI?
- Khi hệ thống sử dụng thiết bị theo tiêu chuẩn Mỹ
- Khi yêu cầu độ bền, độ kín và khả năng chịu áp cao
- Khi cần tháo lắp, bảo trì định kỳ thuận tiện
Câu hỏi thường gặp về Mặt bích inox 304 ANSI
Liên hệ mua hàng – Mặt bích inox 304 ANSI
Nếu bạn đang cần báo giá, tư vấn chọn mặt bích inox 304 ANSI đúng DN – đúng Class – đúng ứng dụng thực tế, hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ nhanh và chính xác.
