Mặt bích inox 304 dn40

1 ₫

Size DN40 = 1½ inch.
Tiêu chuẩn tùy hệ: JIS, PN hoặc ANSI.
Vật liệu: inox 304 chống gỉ.
Độ dày ~12–14 mm tùy chuẩn.
Số lỗ bulông: 4 lỗ.
Kiểu mặt: RF hoặc FF.
Làm việc tối đa ~200°C.
Dùng cho nước – khí – hơi.
Độ kín tốt khi siết đúng lực.
Lắp được với nhiều thiết bị phổ biến.
Tuổi thọ cao, ít phải thay thế.
Thích hợp cho hệ thống inox đồng bộ.

Danh mục: Mặt bích inox 304

HỖ TRỢ KHÁCH HÀNG

Báo giá - Tư vấn

0969165386

(Có Zalo)

( 8h - 17h Từ thứ 2 - thứ 7 )

Hà Nội: Số 46, Tổ 7 khu Ga, Thị Trần Văn Điển, Thanh Trì

HCM: Số 96A - HT44 - KP3, Phường Hiệp Thành, Quận 12 - TP. HCM

CHÍNH HÃNG 100%

CAM KẾT RẺ NHẤT

SẴN HÀNG SỐ LƯỢNG

BÁO GIÁ SIÊU TỐC

KHO HÀNG HN & HCM

Mô tả

5/5 - (1 bình chọn)

Giới thiệu về mặt bích inox 304 DN40

Mặt bích inox 304 DN40 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN40 (phi ngoài 49 mm), được sử dụng phổ biến trong các hệ thống dẫn nước, khí, hơi và chất lỏng công nghiệp. Sản phẩm được chế tạo từ inox 304 – vật liệu có khả năng chống gỉ, chịu nhiệt và độ bền cơ học cao, phù hợp với các hệ thống yêu cầu vận hành ổn định và tuổi thọ lâu dài.

Với kích thước DN40, mặt bích inox 304 thường xuất hiện trong các tuyến ống nhánh, cụm van, máy bơm vừa và nhỏ, nơi cần kết nối chắc chắn nhưng vẫn dễ tháo lắp để bảo trì.

Mặt bích inox 304 DN40 là loại mặt bích dùng cho đường ống có đường kính danh nghĩa DN40. Khi lắp đặt, hai mặt bích được ghép với nhau bằng bulong – đai ốc, ở giữa có gioăng làm kín để ngăn rò rỉ lưu chất.

So với các kiểu nối ren hoặc hàn liền, mặt bích DN40 mang lại ưu điểm:

Dễ tháo lắp khi cần sửa chữa hoặc thay van
Độ kín cao nếu chọn đúng gioăng và siết lực chuẩn
Phù hợp cả hệ thống dân dụng nâng cao lẫn công nghiệp

Trước khi đi sâu vào sản phẩm, bạn có thể tham khảo phụ kiện ống inox đồng bộ cho mặt bích DN40 như gioăng, bulong – đai ốc, cút – tê inox… để đảm bảo lắp đặt đúng chuẩn và kín khít ngay từ đầu.

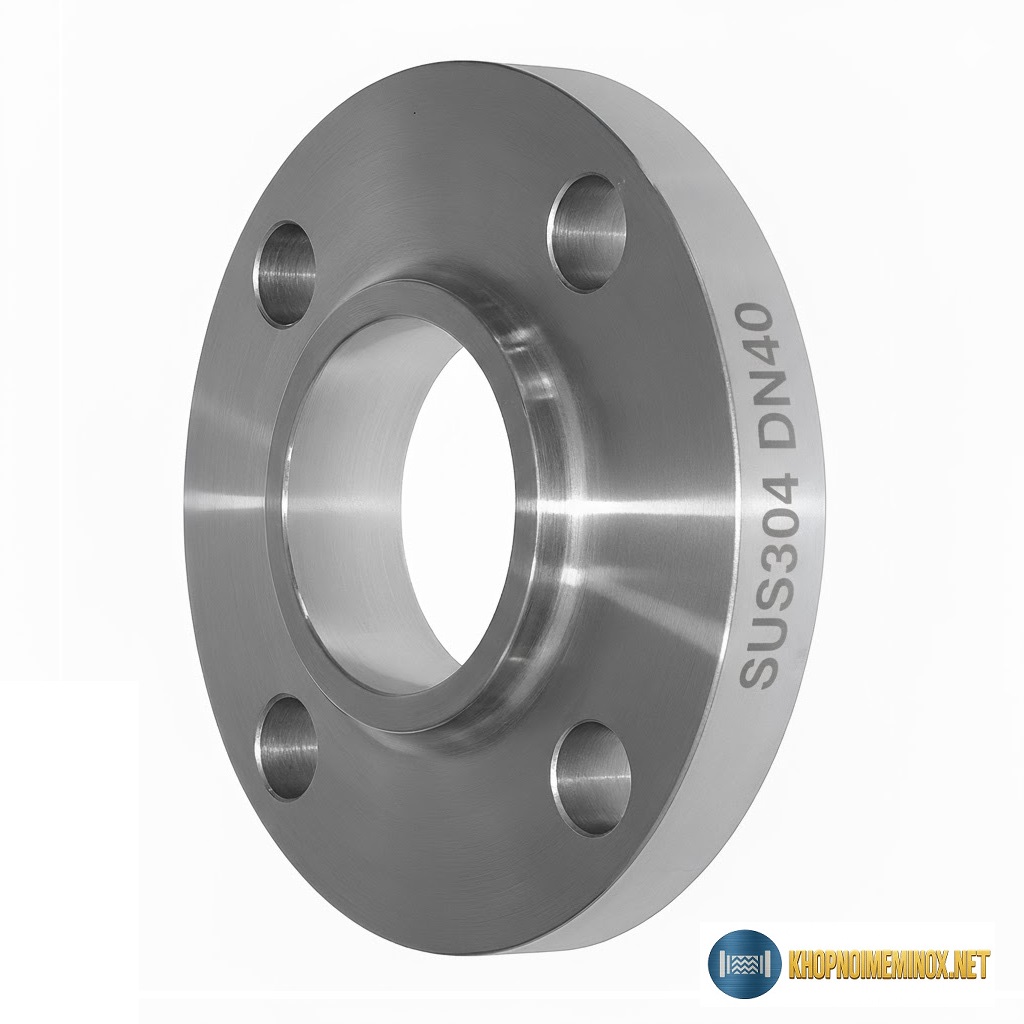

Mặt bích inox 304 dn40

Cấu tạo và vật liệu

Mặt bích inox 304 DN40 có cấu tạo đơn giản nhưng đòi hỏi độ chính xác cao:

Thân mặt bích: Gia công từ inox 304, bề mặt phẳng hoặc mặt lồi
Hệ lỗ bulong: Khoan đúng số lượng, đúng khoảng cách theo tiêu chuẩn áp dụng
Bề mặt làm kín: Kết hợp gioăng cao su, PTFE hoặc graphite tùy môi trường

Inox 304 được sử dụng rộng rãi nhờ:

Khả năng chống ăn mòn tốt trong nước, hơi, không khí ẩm
Ít bị gỉ sét, bề mặt sáng, dễ vệ sinh
Độ bền ổn định, phù hợp lắp đặt lâu dài

Kích cỡ DN40 nghĩa là gì?

DN40 là đường kính danh nghĩa của đường ống, không phải đường kính đo chính xác tuyệt đối. Trên thực tế:

DN40 tương đương phi ngoài khoảng 49 mm
Thường được gọi là ống phi 49 trong thi công

Việc xác định đúng DN40 rất quan trọng để:

Chọn đúng mặt bích, gioăng và bulong
Tránh lắp sai kích thước gây hở, rò rỉ

Phân loại mặt bích inox 304 DN40

Theo kiểu kết nối

Mặt bích hàn trượt (Slip On): Phổ biến, dễ lắp
Mặt bích hàn cổ (Welding Neck): Chịu áp và rung tốt hơn
Mặt bích mù DN40: Dùng để bịt kín đầu ống

Theo tiêu chuẩn

ANSI
JIS
DIN

(Mỗi tiêu chuẩn sẽ có độ dày và bố trí lỗ bulong khác nhau)

Thông số kỹ thuật mặt bích inox 304 DN40

Thông số	Giá trị
Tên sản phẩm	Mặt bích inox 304 DN40
Vật liệu	Inox 304
Kích thước danh nghĩa	DN40
Đường kính ống tương đương	Phi 49 mm
Kiểu kết nối	Mặt bích
Bề mặt	FF / RF
Tiêu chuẩn	ANSI / JIS / DIN
Áp suất làm việc	Tùy tiêu chuẩn (PN10 – PN16 – Class 150…)
Gioăng phù hợp	Cao su, PTFE, Graphite
Môi trường sử dụng	Nước, khí, hơi, hóa chất nhẹ
Nhiệt độ làm việc	Phụ thuộc gioăng, thường đến ~180°C
Bảo trì	Dễ tháo lắp

Ưu điểm của mặt bích inox 304 DN40

Độ kín cao

Kết hợp gioăng phù hợp giúp hệ thống hạn chế rò rỉ, vận hành an toàn.

Dễ tháo lắp, bảo trì

Thay van, kiểm tra đường ống không cần cắt ống như mối hàn.

Độ bền lâu dài

Inox 304 giúp mặt bích hoạt động ổn định trong thời gian dài, ít hư hỏng.

Phổ biến, dễ thay thế

DN40 là kích thước thông dụng, dễ tìm phụ kiện thay thế.

Ứng dụng thực tế

Mặt bích inox 304 DN40 thường được dùng trong:

Hệ thống cấp nước, xử lý nước
Đường ống khí nén, hơi áp suất vừa
Lắp đặt van inox DN40, máy bơm cỡ nhỏ
Ngành thực phẩm, đồ uống, sản xuất nhẹ

Lưu ý khi lựa chọn và lắp đặt

Kiểm tra đúng DN40 – phi 49, tránh nhầm với size khác
Đồng bộ tiêu chuẩn mặt bích hai đầu
Chọn gioăng đúng môi trường và nhiệt độ
Siết bulong đều lực theo hình sao

Câu hỏi thường gặp

Mặt bích inox 304 DN40 dùng cho ống phi bao nhiêu?

DN40 là kích thước danh nghĩa, trong thi công thường tương ứng với đường ống có đường kính ngoài khoảng phi 49 mm. Để chắc chắn, bạn nên đối chiếu thêm tiêu chuẩn ống (Schedule/độ dày ống) và tiêu chuẩn mặt bích đang dùng (ANSI/JIS/DIN) để chọn đúng mặt bích và gioăng đi kèm.

Mặt bích inox 304 DN40 có chịu được hơi nóng không?

Có thể dùng cho hệ thống hơi nóng ở mức nhiệt và áp phù hợp, nhưng “chìa khóa” nằm ở việc chọn đúng tiêu chuẩn và đúng gioăng. Với hơi nóng, thường ưu tiên gioăng chịu nhiệt tốt (PTFE/graphite tùy ứng dụng) và siết bulong đúng lực để tránh xì hơi ở mối ghép sau một thời gian vận hành.

DN40 nhưng ANSI – JIS – DIN có lắp lẫn được không?

Không nên lắp lẫn. Dù cùng DN40 nhưng các tiêu chuẩn khác nhau sẽ khác về đường kính ngoài, vòng chia lỗ (PCD), số lỗ và độ dày mặt bích. Nếu lắp “cố”, mối nối rất dễ lệch tâm, gioăng không ép đều và tăng nguy cơ rò rỉ khi chạy áp.

Nên chọn mặt bích DN40 dạng hàn trượt hay hàn cổ?

Nếu hệ thống phổ thông, áp vừa và thi công nhanh, mặt bích hàn trượt (Slip On) thường là lựa chọn dễ làm và kinh tế. Nếu đường ống có rung động, áp cao hơn hoặc cần độ bền mối nối tốt hơn, mặt bích hàn cổ (Welding Neck) sẽ an toàn và ổn định hơn về lâu dài.

Chọn gioăng cho mặt bích inox 304 DN40 như thế nào cho đúng?

Bạn nên chọn gioăng theo 3 yếu tố: môi trường (nước/khí/hơi/hóa chất nhẹ), nhiệt độ và bề mặt mặt bích (FF hay RF). Nước – khí thông thường có thể dùng gioăng cao su phù hợp; với nhiệt cao hoặc yêu cầu kín khắt khe hơn có thể cân nhắc PTFE/graphite. Quan trọng là gioăng phải đúng kích thước DN40 và đúng tiêu chuẩn lỗ/bề mặt.

Vì sao lắp mặt bích DN40 hay bị rò rỉ dù đã siết chặt?

Các lỗi thường gặp gồm: chọn sai tiêu chuẩn (ANSI lắp với JIS), gioăng không đúng loại hoặc đặt lệch, bề mặt mặt bích xước/không phẳng, siết bulong không theo hình sao nên lực ép không đều. Ngoài ra, siết “quá lực” cũng có thể làm gioăng biến dạng, gây xì sau một thời gian chạy áp.

Bulong – đai ốc cho mặt bích DN40 cần lưu ý gì?

Bulong phải đúng kích thước và cấp bền theo tiêu chuẩn mặt bích. Khi lắp, nên siết theo hình sao, tăng lực dần theo từng vòng để mặt bích ép đều lên gioăng. Nếu dùng trong môi trường ẩm hoặc cần đồng bộ thẩm mỹ/độ bền, có thể cân nhắc bulong inox tương ứng để hạn chế han gỉ tại vị trí liên kết.
