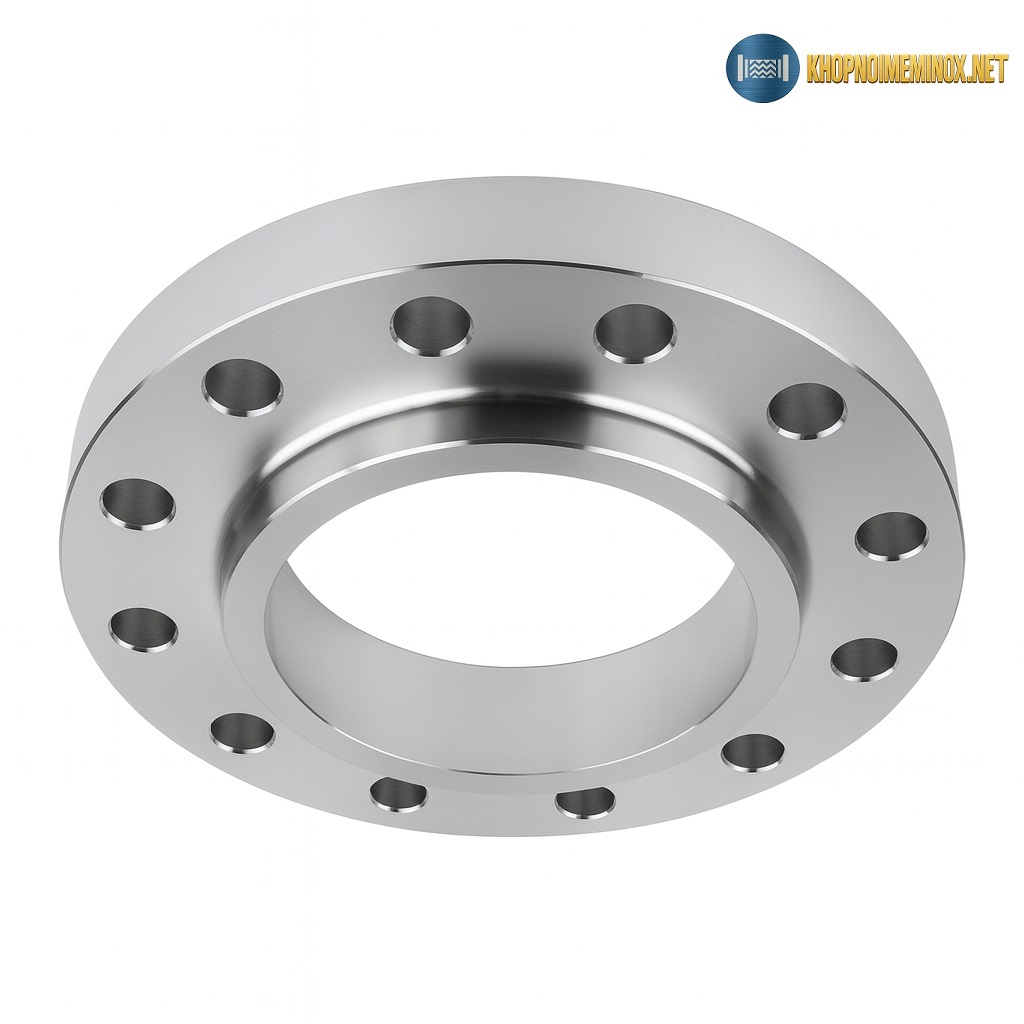

Giới thiệu mặt bích inox BS DN200

Mặt bích inox BS DN200 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN200 (phi ~219 mm ≈ 8 inch), được sản xuất theo tiêu chuẩn BS – British Standard (Anh Quốc). Đây là dòng mặt bích cỡ lớn, thường được sử dụng cho các tuyến ống trung chuyển chính, nơi lưu lượng lớn và yêu cầu độ ổn định, độ kín cao trong suốt quá trình vận hành.

Trong thực tế thi công, mặt bích inox BS DN200 thường được lắp đồng bộ cùng các phụ kiện ống inox để hình thành hệ thống đường ống hoàn chỉnh, dễ thi công, dễ bảo trì và đảm bảo đồng bộ tiêu chuẩn kỹ thuật.

Mặt bích inox BS DN200 đóng vai trò là điểm kết nối cơ khí tiêu chuẩn cho các tuyến ống có lưu lượng lớn. Với kích thước DN200, sản phẩm thường được sử dụng tại:

Đường ống trung chuyển chính trong nhà máy, khu công nghiệp
Hệ thống dẫn nước, hơi, dầu tải nhiệt công suất lớn
Các vị trí lắp van, thiết bị cần tháo lắp để bảo trì định kỳ

So với mối nối hàn cố định, kết nối mặt bích giúp giảm đáng kể thời gian dừng hệ thống, đồng thời tăng tính linh hoạt khi mở rộng hoặc cải tạo tuyến ống.

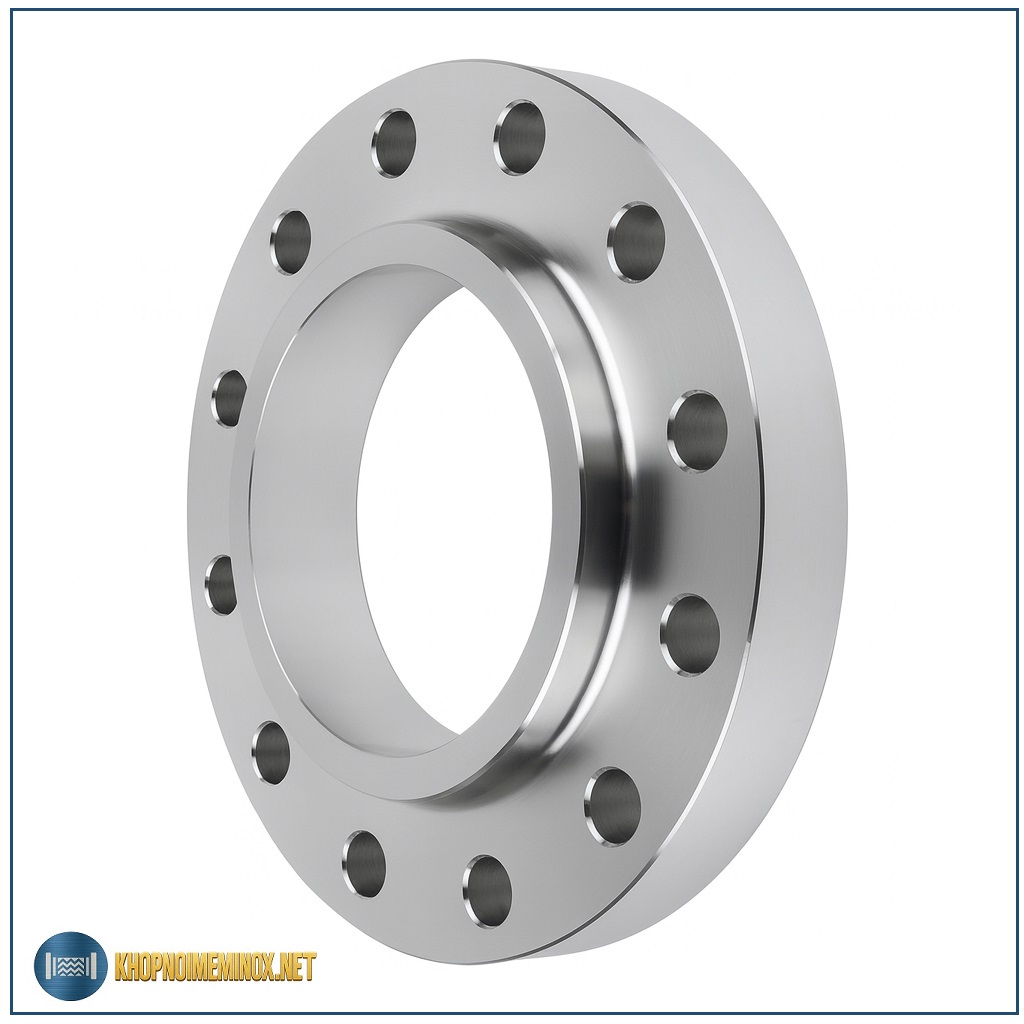

Mặt bích inox BS DN200

Cấu tạo & vật liệu

Mặt bích inox BS DN200 có cấu tạo chắc chắn, được gia công chính xác theo tiêu chuẩn BS:

Thân mặt bích: chế tạo từ inox 304 hoặc inox 316, chịu lực tốt, chống ăn mòn cao
Lỗ bulong: bố trí theo tiêu chuẩn BS (BS10, BS4504…), đảm bảo lắp ghép chính xác
Bề mặt làm kín: dạng mặt phẳng (FF) hoặc mặt lồi (RF), phù hợp nhiều loại gioăng
Ký hiệu kỹ thuật: DN200 – BS – PN – vật liệu inox được dập rõ trên thân bích

Vật liệu inox giúp mặt bích DN200 vận hành ổn định trong môi trường ẩm, ngoài trời, hóa chất nhẹ và khu vực ven biển (đặc biệt với inox 316).

Nguyên lý hoạt động cơ bản

Mặt bích inox BS DN200 hoạt động dựa trên lực siết bulong kết hợp gioăng làm kín:

Khi hai mặt bích được siết chặt, gioăng bị nén tạo độ kín tuyệt đối
Khi áp suất hệ thống tăng, lực siết được phân bố đều quanh chu vi mặt bích
Khi nhiệt độ thay đổi, inox giãn nở ổn định, hạn chế cong vênh và rò rỉ

Cơ chế này giúp các tuyến ống DN200 duy trì độ an toàn, kín khít và ổn định lâu dài.

Thông số kỹ thuật mặt bích inox BS DN200

Thông số	Giá trị
Kích thước danh nghĩa	DN200
Đường kính ống tương đương	~219 mm (≈ 8 inch)
Vật liệu	Inox 304 / Inox 316
Tiêu chuẩn	BS (BS10, BS4504…)
Cấp áp suất	PN6 / PN10 / PN16
Kiểu mặt bích	Slip On, Weld Neck, Blind
Kiểu mặt làm kín	FF / RF
Kiểu kết nối	Bulong – đai ốc
Nhiệt độ làm việc	-20°C đến ~400°C
Môi trường sử dụng	Nước, hơi, dầu, hóa chất nhẹ

Ưu – nhược điểm

Ưu điểm

Phù hợp tuyến ống DN200 lưu lượng lớn
Độ kín cao, kết nối cực kỳ chắc chắn
Chống ăn mòn tốt, tuổi thọ dài

Nhược điểm

Trọng lượng lớn, cần thiết bị hỗ trợ khi lắp đặt
Phải đồng bộ đúng tiêu chuẩn BS để tránh sai lệch lỗ bulong

So sánh với các loại khớp nối khác

Tiêu chí	Mặt bích inox BS DN200	Khớp nối cao su DN200	Ống mềm inox DN200	Khớp giãn nở kim loại
Mục đích chính	Kết nối tiêu chuẩn, tháo lắp	Giảm rung, lệch nhỏ	Giảm rung + bù dao động	Bù giãn nở nhiệt lớn
Chịu áp	Cao (theo PN)	Trung bình	Tốt	Rất tốt
Chịu nhiệt	Tốt	Kém	Tốt	Rất tốt
Độ kín	Rất cao	Cao	Cao	Cao
Độ bền lâu dài	Cao	Trung bình	Cao	Cao
Khi nên dùng	Tuyến ống chính DN200	Hệ rung mạnh	Hệ rung nhẹ	Hệ nhiệt độ cao
