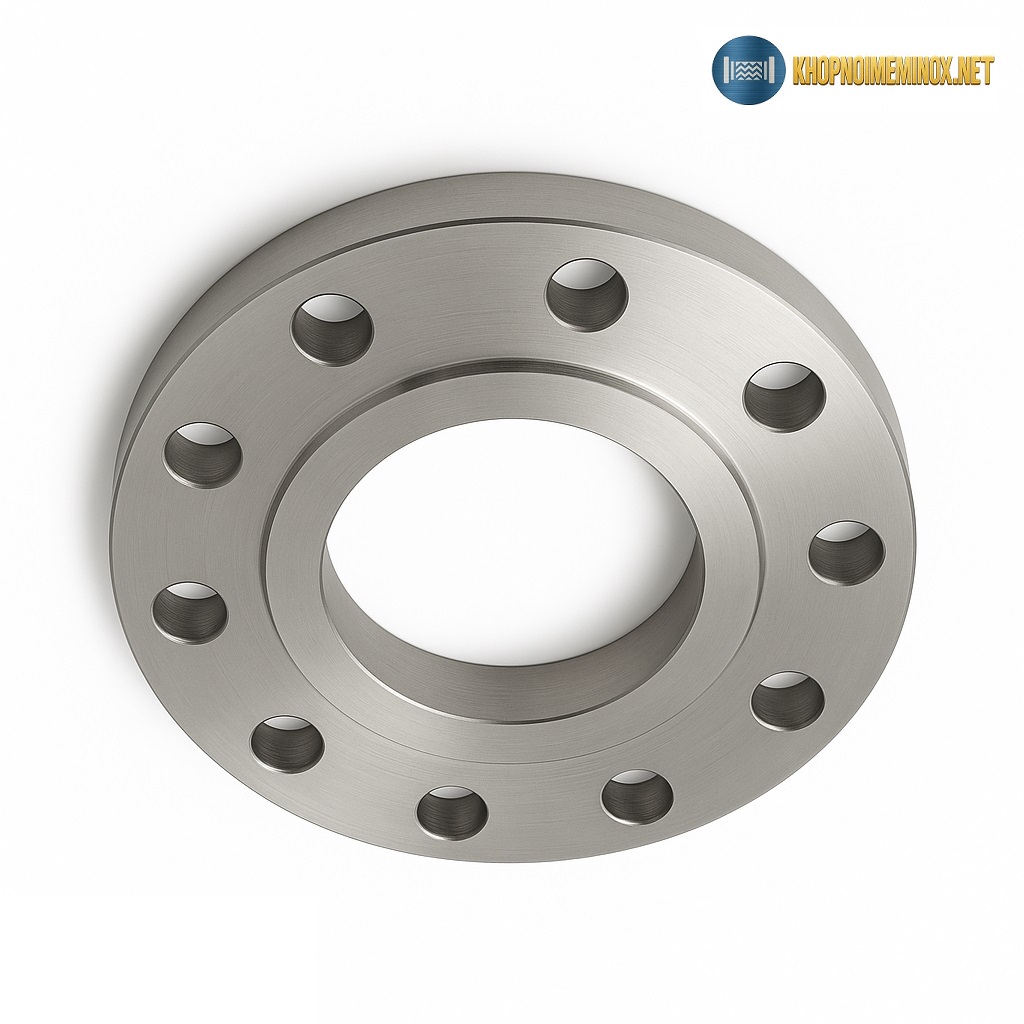

Giới thiệu mặt bích inox BS DN250
Mặt bích inox BS DN250 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN250 (phi ~273 mm ≈ 10 inch), được sản xuất theo tiêu chuẩn BS – British Standard (Anh Quốc). Đây là dòng mặt bích cỡ lớn, chuyên dùng cho các tuyến ống trung chuyển lưu lượng rất lớn, yêu cầu độ kín, độ bền cơ học và tính ổn định cao trong vận hành dài hạn.
Trong thực tế thi công, mặt bích inox BS DN250 thường được lắp đồng bộ cùng các phụ kiện ống inox để tạo thành hệ thống đường ống hoàn chỉnh, dễ lắp đặt, dễ bảo trì và đảm bảo đồng bộ tiêu chuẩn kỹ thuật.
Mặt bích inox BS DN250 đóng vai trò là điểm nối cơ khí tiêu chuẩn cho các tuyến ống chính, nơi lưu lượng và tải trọng hệ thống lớn. Với kích cỡ DN250, sản phẩm thường xuất hiện tại:
- Tuyến ống trung chuyển chính trong nhà máy, khu công nghiệp lớn
- Hệ thống dẫn nước, hơi, dầu tải nhiệt công suất cao
- Các vị trí lắp van, bơm, thiết bị cần tháo lắp để bảo trì định kỳ
So với mối nối hàn cố định, kết nối mặt bích giúp rút ngắn thời gian dừng hệ thống, thuận lợi cho việc mở rộng hoặc thay thế thiết bị về sau.
Cấu tạo & vật liệu
Mặt bích inox BS DN250 có cấu tạo chắc chắn, được gia công chính xác theo tiêu chuẩn BS:
- Thân mặt bích: chế tạo từ inox 304 hoặc inox 316, chịu lực cao, chống ăn mòn hiệu quả
- Lỗ bulong: bố trí theo tiêu chuẩn BS (BS10, BS4504…), đảm bảo lắp ghép chính xác
- Bề mặt làm kín: dạng mặt phẳng (FF) hoặc mặt lồi (RF), phù hợp nhiều loại gioăng
- Ký hiệu kỹ thuật: DN250 – BS – PN – vật liệu inox được dập rõ ràng trên thân bích
Với inox 316, sản phẩm đặc biệt phù hợp cho môi trường ẩm ướt, hóa chất, khu vực ven biển.
Nguyên lý hoạt động cơ bản
Mặt bích inox BS DN250 hoạt động dựa trên lực siết bulong kết hợp gioăng làm kín:
- Khi hai mặt bích được siết chặt, gioăng bị nén đều tạo độ kín
- Khi áp suất hệ thống tăng, lực siết phân bố quanh chu vi mặt bích giúp hạn chế rò rỉ
- Khi nhiệt độ thay đổi, inox giãn nở ổn định, giảm nguy cơ cong vênh mối nối
Cơ chế đơn giản nhưng hiệu quả này giúp các tuyến ống DN250 vận hành an toàn và ổn định lâu dài.
Thông số kỹ thuật mặt bích inox BS DN250
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN250 |
| Đường kính ống tương đương | ~273 mm (≈ 10 inch) |
| Vật liệu | Inox 304 / Inox 316 |
| Tiêu chuẩn | BS (BS10, BS4504…) |
| Cấp áp suất | PN6 / PN10 / PN16 |
| Kiểu mặt bích | Slip On, Weld Neck, Blind |
| Kiểu mặt làm kín | FF / RF |
| Kiểu kết nối | Bulong – đai ốc |
| Nhiệt độ làm việc | -20°C đến ~400°C |
| Môi trường sử dụng | Nước, hơi, dầu, hóa chất nhẹ |
Ưu – nhược điểm
Ưu điểm
- Phù hợp tuyến ống DN250 lưu lượng rất lớn
- Độ kín cao, kết nối cực kỳ chắc chắn
- Chống ăn mòn tốt, tuổi thọ dài
Nhược điểm
- Trọng lượng lớn, cần thiết bị hỗ trợ khi lắp đặt
- Phải đồng bộ đúng tiêu chuẩn BS để tránh sai lệch lỗ bulong
So sánh với các loại khớp nối khác
| Tiêu chí | Mặt bích inox BS DN250 | Khớp nối cao su DN250 | Ống mềm inox DN250 | Khớp giãn nở kim loại |
|---|---|---|---|---|
| Mục đích chính | Kết nối tiêu chuẩn, tháo lắp | Giảm rung, lệch nhỏ | Giảm rung + bù dao động | Bù giãn nở nhiệt lớn |
| Chịu áp | Cao (theo PN) | Trung bình | Tốt | Rất tốt |
| Chịu nhiệt | Tốt | Kém | Tốt | Rất tốt |
| Độ kín | Rất cao | Cao | Cao | Cao |
| Độ bền lâu dài | Cao | Trung bình | Cao | Cao |
| Khi nên dùng | Tuyến ống chính DN250 | Hệ rung mạnh | Hệ rung nhẹ | Hệ nhiệt cao |
Ứng dụng thực tế theo ngành
Mặt bích inox BS DN250 được sử dụng phổ biến trong:
- Hệ thống hơi nóng, nhiệt điện
- Nhà máy xử lý nước, nước thải quy mô lớn
- Hệ thống HVAC, PCCC công nghiệp
- Ngành hóa chất, dầu khí, thực phẩm
- Công trình công nghiệp và hạ tầng kỹ thuật
Lưu ý chọn lựa & bảo trì
- Xác định chính xác DN250 và cấp áp PN của hệ thống
- Kiểm tra tiêu chuẩn BS đồng bộ với van, ống
- Chọn gioăng phù hợp môi trường và nhiệt độ làm việc
- Siết bulong theo nguyên tắc đối xứng, chia lực đều
- Kiểm tra lại độ kín sau khi chạy thử hệ thống
Câu hỏi thường gặp
Liên hệ / Mua hàng
Để được tư vấn kỹ thuật chi tiết và báo giá chính xác theo DN250 – tiêu chuẩn BS – cấp áp suất, quý khách vui lòng liên hệ:
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline / Zalo: 0969 165 386
📍 Chi nhánh Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, TP. Hà Nội
📍 Chi nhánh TP. Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12, TP. Hồ Chí Minh
Ngoài DN250, quý khách có thể tham khảo thêm các kích cỡ khác trong danh mục mặt bích inox để lựa chọn đồng bộ cho toàn bộ hệ thống đường ống.
