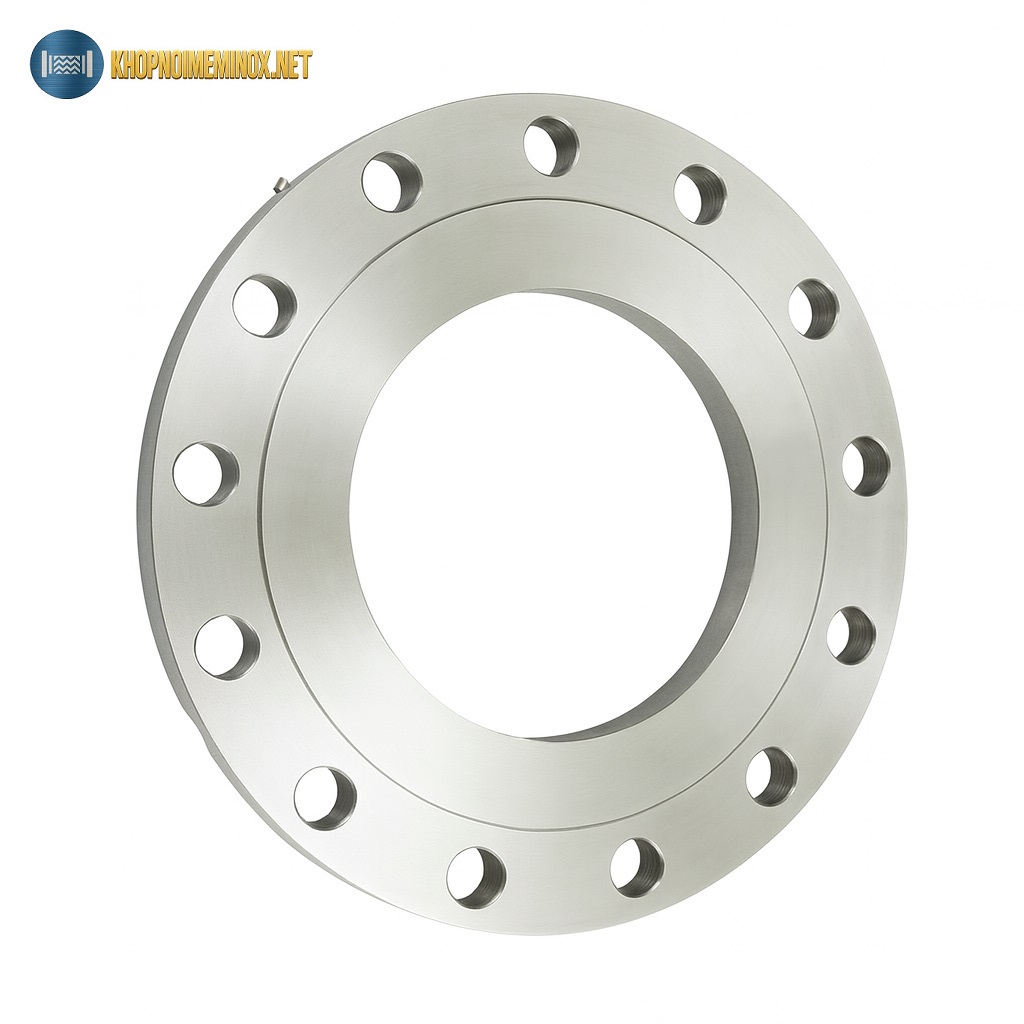

Giới thiệu mặt bích inox BS DN300
Mặt bích inox BS DN300 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN300 (phi ~324 mm ≈ 12 inch), được sản xuất theo tiêu chuẩn BS – British Standard (Anh Quốc). Đây là dòng mặt bích cỡ rất lớn, chuyên dùng cho các tuyến ống trung chuyển chính có lưu lượng cực cao, yêu cầu độ kín, độ bền cơ học và tính ổn định lâu dài trong vận hành công nghiệp nặng.
Trong thực tế thi công, mặt bích inox BS DN300 thường được lắp đồng bộ cùng các phụ kiện ống inox để tạo thành hệ thống đường ống hoàn chỉnh, dễ thi công, thuận tiện bảo trì và đảm bảo đồng bộ tiêu chuẩn kỹ thuật.
Mặt bích inox BS DN300 đóng vai trò là điểm kết nối cơ khí tiêu chuẩn cho các tuyến ống có lưu lượng và tải trọng lớn. Với kích thước DN300, sản phẩm thường được sử dụng tại:
- Tuyến ống trung chuyển chính trong nhà máy công nghiệp nặng
- Hệ thống dẫn nước, hơi, dầu tải nhiệt công suất rất lớn
- Các vị trí lắp van, bơm, thiết bị cần tháo lắp để bảo trì định kỳ
So với mối nối hàn cố định, kết nối mặt bích giúp rút ngắn thời gian dừng hệ thống, thuận lợi cho việc mở rộng, cải tạo và thay thế thiết bị về sau.
Cấu tạo & vật liệu
Mặt bích inox BS DN300 có cấu tạo chắc chắn, gia công chính xác theo tiêu chuẩn BS:
- Thân mặt bích: sản xuất từ inox 304 hoặc inox 316, chịu lực cao, chống ăn mòn hiệu quả
- Lỗ bulong: bố trí theo tiêu chuẩn BS (BS10, BS4504…), đảm bảo lắp ghép chính xác
- Bề mặt làm kín: dạng mặt phẳng (FF) hoặc mặt lồi (RF), phù hợp nhiều loại gioăng
- Ký hiệu kỹ thuật: DN300 – BS – PN – vật liệu inox được dập rõ ràng trên thân bích
Đối với môi trường ẩm ướt, hóa chất hoặc khu vực ven biển, inox 316 là lựa chọn tối ưu nhờ khả năng chống ăn mòn vượt trội.
Nguyên lý hoạt động cơ bản
Mặt bích inox BS DN300 hoạt động dựa trên lực siết bulong kết hợp gioăng làm kín:
- Khi hai mặt bích được siết chặt, gioăng bị nén đều quanh chu vi → tạo độ kín cao
- Khi áp suất hệ thống tăng, lực siết phân bố đồng đều giúp hạn chế rò rỉ
- Khi nhiệt độ thay đổi, inox giãn nở ổn định, giảm nguy cơ cong vênh mối nối
Cơ chế đơn giản nhưng hiệu quả này giúp các tuyến ống DN300 vận hành an toàn, ổn định trong thời gian dài.
Thông số kỹ thuật mặt bích inox BS DN300
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN300 |
| Đường kính ống tương đương | ~324 mm (≈ 12 inch) |
| Vật liệu | Inox 304 / Inox 316 |
| Tiêu chuẩn | BS (BS10, BS4504…) |
| Cấp áp suất | PN6 / PN10 / PN16 |
| Kiểu mặt bích | Slip On, Weld Neck, Blind |
| Kiểu mặt làm kín | FF / RF |
| Kiểu kết nối | Bulong – đai ốc |
| Nhiệt độ làm việc | -20°C đến ~400°C |
| Môi trường sử dụng | Nước, hơi, dầu, hóa chất nhẹ |
Ưu – nhược điểm
Ưu điểm
- Phù hợp tuyến ống DN300 lưu lượng rất lớn
- Độ kín cao, kết nối cực kỳ chắc chắn
- Chống ăn mòn tốt, tuổi thọ dài
Nhược điểm
- Trọng lượng rất lớn, cần thiết bị nâng hạ khi lắp đặt
- Phải đồng bộ đúng tiêu chuẩn BS để tránh sai lệch lỗ bulong
So sánh với các loại khớp nối khác
| Tiêu chí | Mặt bích inox BS DN300 | Khớp nối cao su DN300 | Ống mềm inox DN300 | Khớp giãn nở kim loại |
|---|---|---|---|---|
| Mục đích chính | Kết nối tiêu chuẩn, tháo lắp | Giảm rung, lệch nhỏ | Giảm rung + bù dao động | Bù giãn nở nhiệt lớn |
| Chịu áp | Cao (theo PN) | Trung bình | Tốt | Rất tốt |
| Chịu nhiệt | Tốt | Kém | Tốt | Rất tốt |
| Độ kín | Rất cao | Cao | Cao | Cao |
| Độ bền lâu dài | Cao | Trung bình | Cao | Cao |
| Khi nên dùng | Tuyến ống chính DN300 | Hệ rung mạnh | Hệ rung nhẹ | Hệ nhiệt độ cao |
Ứng dụng thực tế theo ngành
Mặt bích inox BS DN300 được sử dụng phổ biến trong:
- Hệ thống hơi nóng, nhiệt điện
- Nhà máy xử lý nước, nước thải quy mô rất lớn
- Hệ thống HVAC, PCCC công nghiệp
- Ngành hóa chất, dầu khí, thực phẩm
- Công trình công nghiệp nặng và hạ tầng kỹ thuật
Lưu ý chọn lựa & bảo trì
- Xác định chính xác DN300 và cấp áp PN của hệ thống
- Kiểm tra tiêu chuẩn BS đồng bộ với van, ống
- Chọn gioăng phù hợp môi trường và nhiệt độ làm việc
- Siết bulong theo nguyên tắc đối xứng, chia lực đều
- Kiểm tra lại độ kín sau khi chạy thử hệ thống
Câu hỏi thường gặp
