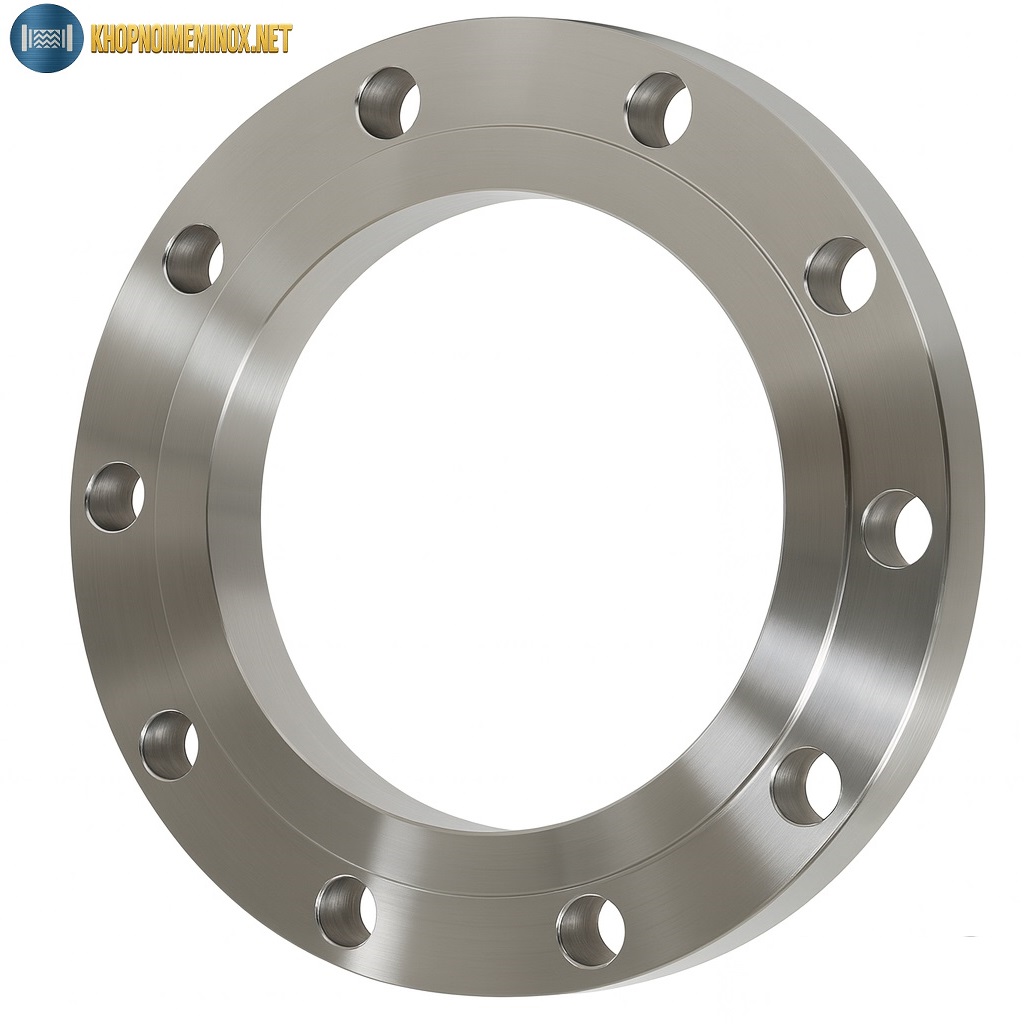

Giới thiệu mặt bích inox BS DN600

Mặt bích inox BS DN600 là dòng mặt bích kích thước rất lớn theo tiêu chuẩn BS (British Standard), dùng để kết nối đường ống DN600 – tương đương khoảng 24 inch. Đây là kích cỡ thường xuất hiện trong các tuyến ống chính của nhà máy xử lý nước, hệ thống cấp nước đô thị, PCCC công nghiệp quy mô lớn hoặc các nhà máy nhiệt điện.

Khi triển khai hệ thống DN600, việc đồng bộ toàn bộ phụ kiện như co – tê – bầu giảm – ống – van theo cùng tiêu chuẩn là cực kỳ quan trọng. Bạn có thể tham khảo thêm nhóm phụ kiện ống inox để đảm bảo lắp đặt chính xác và hạn chế sai lệch tiêu chuẩn trong quá trình thi công.

Mặt bích inox BS DN600 được sử dụng để liên kết ống – van – thiết bị bằng hệ bu lông và gioăng làm kín. Với đường kính danh nghĩa DN600, sản phẩm chịu trách nhiệm kết nối các tuyến ống có lưu lượng rất lớn, áp suất trung bình đến cao, yêu cầu độ kín và độ bền lâu dài.

Vật liệu inox 304 hoặc 316 giúp sản phẩm chống ăn mòn tốt hơn thép carbon thông thường, đặc biệt trong môi trường ẩm, nước biển, hóa chất nhẹ hoặc điều kiện ngoài trời lâu năm.

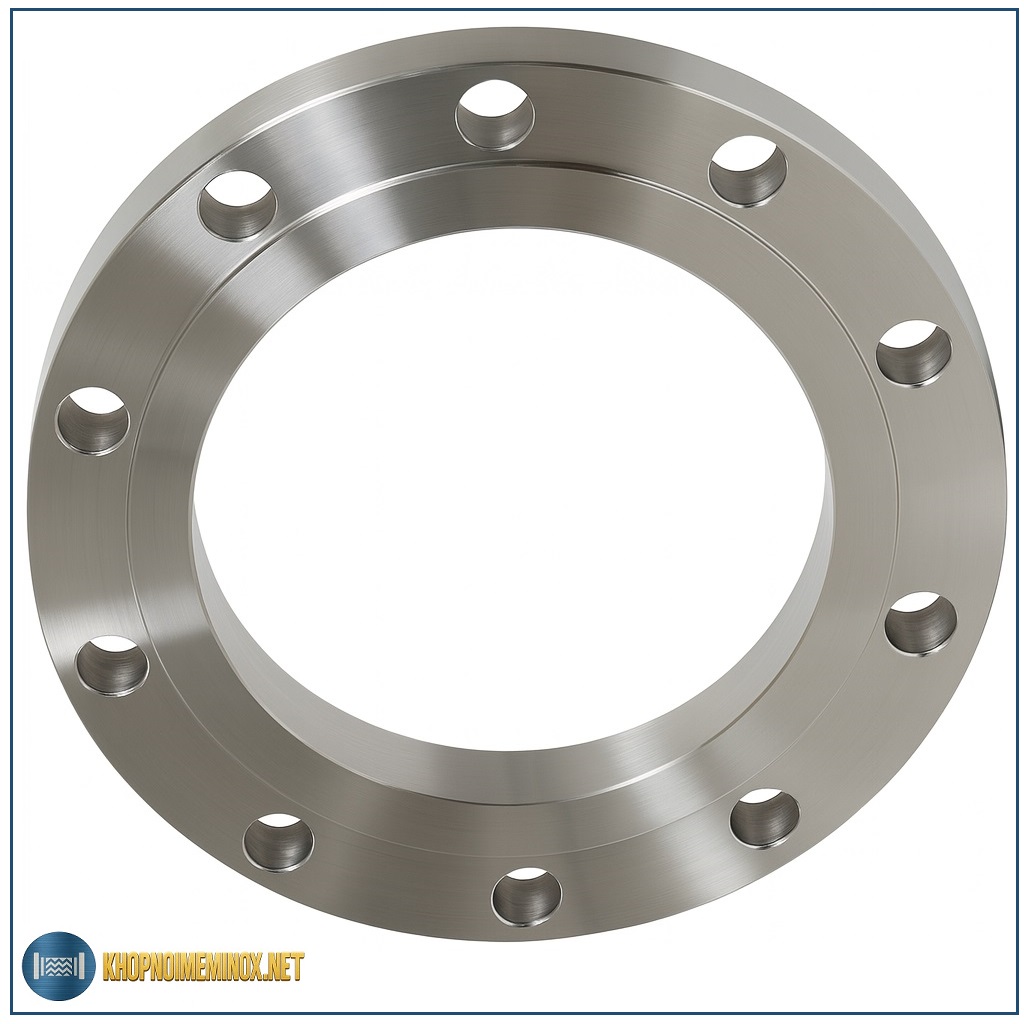

Mặt bích inox BS DN600

Cấu tạo & vật liệu

Mặt bích inox BS DN600 có cấu tạo đơn giản nhưng yêu cầu gia công chính xác cao:

Thân mặt bích

Gia công từ phôi inox dày, đảm bảo độ cứng vững khi siết bu lông DN600 (lực siết lớn).

Mặt làm kín

Mặt phẳng (FF)
Mặt nhô (RF – Raised Face)

Mặt RF giúp tập trung lực siết vào vùng gioăng, tăng hiệu quả làm kín.

Lỗ bu lông

Khoan theo đúng vòng chia lỗ của tiêu chuẩn BS, đảm bảo lắp đặt đồng bộ với van và thiết bị cùng chuẩn.

Vật liệu

Inox 304: phù hợp nước sạch, nước công nghiệp, khí nén.
Inox 316: phù hợp môi trường có muối, hóa chất, nước biển, hơi nóng.

Nguyên lý hoạt động cơ bản

Mặt bích inox là liên kết cơ khí cố định, không có bộ phận chuyển động.

Nguyên lý làm kín dựa vào:

Gioăng đặt giữa hai mặt bích
Lực siết bu lông phân bố đều
Bề mặt tiếp xúc chính xác

Khi bu lông được siết đúng lực và đúng trình tự chéo, hai mặt bích ép chặt vào gioăng → tạo độ kín ngăn rò rỉ lưu chất.

Với DN600, cần sử dụng thiết bị nâng và dụng cụ siết lực chuyên dụng để đảm bảo độ chính xác và an toàn thi công.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Mặt bích inox BS DN600
Tiêu chuẩn	BS (British Standard)
Kích thước danh nghĩa	DN600
Quy đổi inch	~24 inch
Vật liệu	Inox 304 / Inox 316
Kiểu mặt bích	FF hoặc RF
Cấp áp suất	PN10 / PN16 (tùy cấu hình)
Nhiệt độ làm việc	Phụ thuộc gioăng & vật liệu
Kiểu kết nối	Bu lông – đai ốc
Ứng dụng	Nước, hơi, khí, hóa chất nhẹ
Xuất xứ	Gia công theo tiêu chuẩn BS
Tình trạng	Có sẵn / đặt hàng theo yêu cầu

Ưu – nhược điểm

Ưu điểm

Độ bền cơ học cao: inox chịu lực siết lớn, hạn chế biến dạng mặt bích.
Chống gỉ và ăn mòn tốt: đặc biệt khi dùng inox 316.
Dễ bảo trì hệ thống lớn: tháo lắp nhanh hơn so với nối hàn.
Đồng bộ chuẩn BS: giảm rủi ro sai lệch lỗ bu lông.

Nhược điểm

Giá thành cao hơn mặt bích thép.
Trọng lượng rất lớn → cần pa lăng/cẩu khi lắp đặt.
Không có khả năng bù rung – giãn nở (cần bổ sung khớp nối mềm nếu hệ thống rung động).

So sánh với các loại khớp nối khác

Tiêu chí	Mặt bích inox BS DN600	Nối hàn trực tiếp	Khớp nối mềm
Tháo lắp bảo trì	Rất thuận tiện	Không	Thuận tiện
Độ kín	Cao	Rất cao	Cao
Bù rung/giãn nở	Không	Không	Có
Phù hợp tuyến ống lớn	Rất phù hợp	Phù hợp	Tùy loại
Chi phí thi công	Trung bình	Cao	Trung bình
