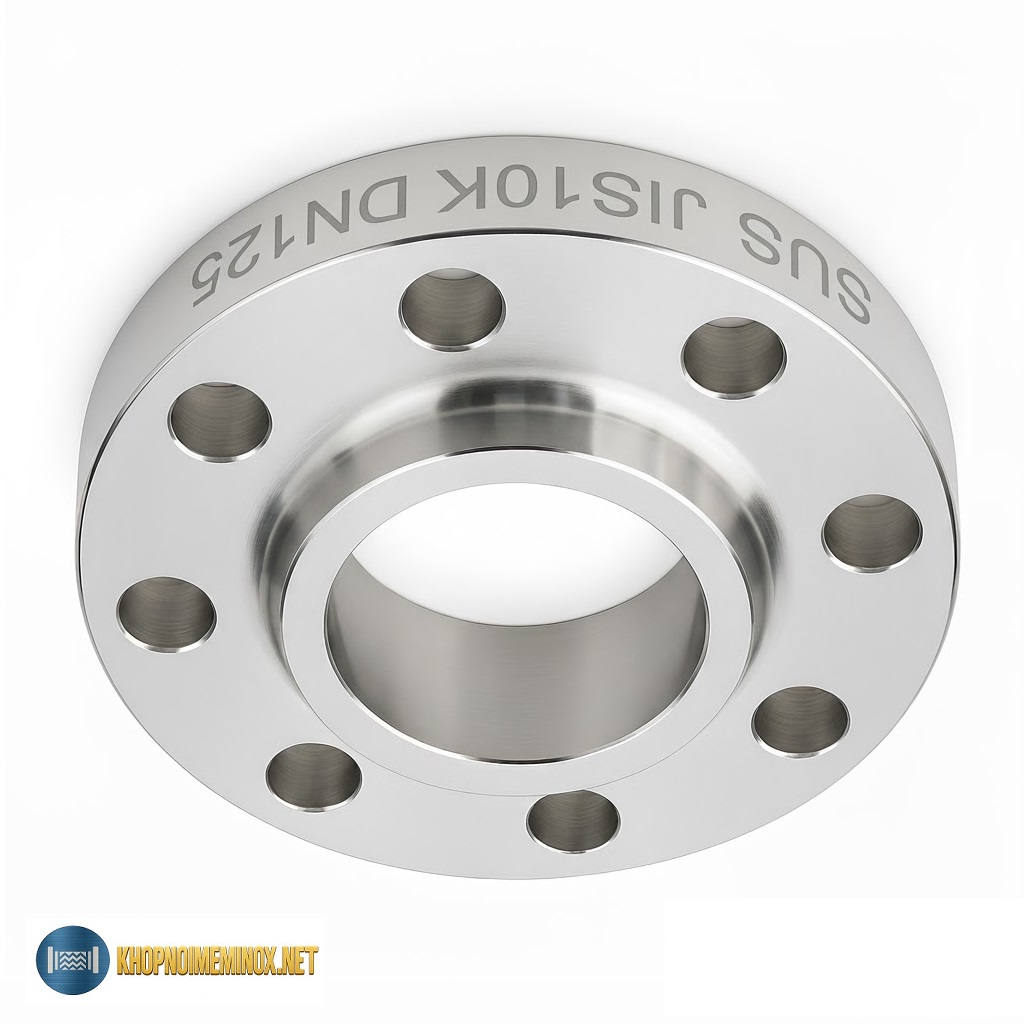

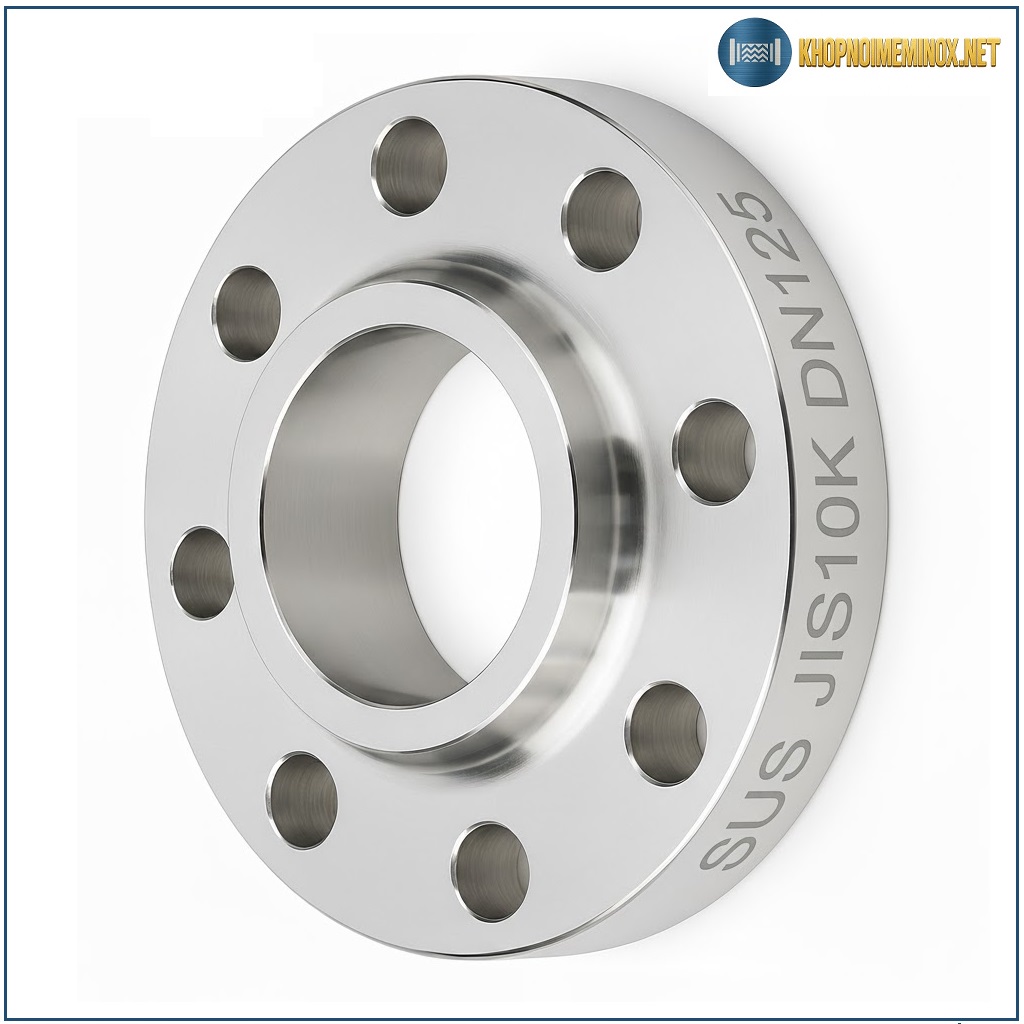

Giới thiệu mặt bích inox JIS10K DN125
Trong các hệ thống đường ống công nghiệp hiện nay, mặt bích inox JIS10K DN125 là một trong những phụ kiện kết nối quan trọng, đặc biệt phổ biến trong các dây chuyền thiết bị theo tiêu chuẩn Nhật Bản. Sản phẩm được sử dụng rộng rãi trong nước sạch, khí nén, hơi nhẹ, thực phẩm – đồ uống và cả các hệ thống hóa chất nhẹ nhờ khả năng chống ăn mòn tốt, độ bền cao và tính ổn định lâu dài. Đây cũng là một trong những phụ kiện tiêu biểu của nhóm Phụ kiện ống inox.
Mặt bích inox JIS10K DN125 được thiết kế theo tiêu chuẩn JIS B2220 – tiêu chuẩn mặt bích phổ biến của Nhật Bản. Kích thước DN125 (tương đương 5 inch) phù hợp với ống inox phi ~139,7 mm. Dòng mặt bích này có độ hoàn thiện cao, kích thước chính xác và khả năng chịu nhiệt, chịu áp ổn định.
Với vật liệu inox 304 hoặc inox 316, sản phẩm mang lại khả năng chống ăn mòn vượt trội, bền bỉ theo thời gian và ít phải bảo trì. Đây là lựa chọn lý tưởng cho các hệ thống cần vận hành liên tục hoặc cần tiêu chuẩn vệ sinh cao.
Đặc điểm nổi bật
-
Chuẩn JIS10K (JIS B2220) – tương thích hoàn toàn với thiết bị và hệ thống ống theo tiêu chuẩn Nhật Bản.
- Kích thước DN125, lắp chuẩn với ống inox phi ~139,7 mm.
- Chất liệu inox 304/316 – chống gỉ tốt, độ bền cao, phù hợp nhiều môi trường.
- Độ kín khít cao, hạn chế rò rỉ nhờ bề mặt phẳng và độ chính xác cao.
- Kết cấu bu-lông chắc chắn, bền vững khi vận hành dưới áp lực 10K (~10 bar).
- Dùng tốt cho môi trường nước sạch, hơi nhẹ, khí nén, hóa chất nhẹ, thực phẩm – đồ uống.
Cấu tạo và vật liệu
Mặt bích inox JIS10K DN125 được chế tạo từ thép không gỉ chất lượng cao, độ hoàn thiện tốt. Cấu tạo cơ bản gồm:
- Vành bích hình tròn, được gia công CNC chính xác để đảm bảo đồng tâm khi lắp đặt.
- Hệ lỗ bu-lông tiêu chuẩn JIS10K, bố trí đều, giúp lực siết phân bổ đồng đều.
- Bề mặt bích dạng Flat Face (FF) hoặc Raised Face (RF), tùy yêu cầu hệ thống.
- Vật liệu inox 304 hoặc inox 316, với inox 316 có khả năng chịu hóa chất tốt hơn.
Việc gia công bề mặt nhẵn và chuẩn giúp mặt bích duy trì khả năng ép gioăng tốt, đảm bảo độ kín khít trong thời gian dài vận hành.
Thông số kỹ thuật
| Thuộc tính | Thông số |
|---|---|
| Tiêu chuẩn | JIS B2220 – 10K |
| Kích thước | DN125 (≈ 5 inch) |
| Đường kính ống | ~139,7 mm |
| Vật liệu | Inox 304 / Inox 316 |
| Áp lực | 10K (~10 bar) |
| Kiểu mặt | FF / RF |
| Số lỗ bu-lông | 8 lỗ (chuẩn JIS) |
| Đường kính lỗ bu-lông | 19 mm |
| Đường kính tâm bu-lông | 200 mm |
| Độ dày bích | 14–18 mm |
| Bề mặt hoàn thiện | Mài nhẵn hoặc đánh bóng |
| Môi trường sử dụng | Nước, hơi, khí nén, thực phẩm, hóa chất nhẹ |
Ưu điểm
Bền bỉ – chống gỉ sét hoàn toàn
- Vật liệu inox giúp mặt bích vẫn hoạt động tốt trong môi trường ẩm, gần biển hoặc môi trường có hóa chất nhẹ mà không bị rỉ sét hay xuống cấp.
Độ kín khít cao, vận hành an toàn
- Với bề mặt phẳng, mịn và tiêu chuẩn JIS chính xác, mặt bích inox DN125 đảm bảo khớp nối ổn định, hạn chế rò rỉ khi sử dụng cho nước hoặc hơi nhẹ.
Lắp đặt dễ dàng, bảo trì nhanh
- Hệ lỗ bu-lông tiêu chuẩn giúp việc lắp đặt, tháo lắp và kiểm tra định kỳ diễn ra đơn giản, tiết kiệm thời gian.
Tương thích rộng
- Chuẩn JIS10K là chuẩn phổ biến trong các dây chuyền nhập khẩu từ Nhật, dễ đồng bộ với thiết bị và van sử dụng tiêu chuẩn tương tự.
So sánh với các loại mặt bích cùng phân khúc
| Loại mặt bích | Ưu điểm | Nhược điểm | Khi nên chọn |
|---|---|---|---|
| JIS10K DN125 | Giá hợp lý, phổ biến, tương thích thiết bị Nhật | Không chịu áp cao bằng ANSI | Hệ thống nước – hơi – khí nhẹ |
| BS PN10/PN16 | Độ dày lớn hơn, chịu áp tốt | Lỗ bu-lông khác, không đồng bộ JIS | Dây chuyền châu Âu |
| ANSI 150/300 | Chịu áp cao, cấu tạo chắc chắn | Giá cao, nặng | Dầu khí, hóa chất mạnh |
Nhờ sự cân bằng giữa chi phí – độ bền – tiêu chuẩn kỹ thuật, JIS10K DN125 là lựa chọn phổ biến nhất cho hệ thống nước, hơi nhẹ và khí nén.
Ứng dụng
Mặt bích inox JIS10K DN125 được sử dụng trong:
- Hệ thống nước sạch, nước nóng, nước thải.
- Đường ống khí nén trong nhà máy.
- Hệ thống hơi nhẹ.
- Dây chuyền chế biến thực phẩm, đồ uống.
- Nhà máy dược phẩm – yêu cầu vệ sinh cao.
- Hệ thống hóa chất nhẹ, xử lý nước.
- Thiết bị và dây chuyền theo chuẩn Nhật Bản.
Lưu ý khi lắp đặt và bảo trì
- Siết bu-lông theo hình chéo – đối xứng, tránh cong vênh mặt bích.
- Sử dụng gioăng phù hợp (EPDM, PTFE, cao su chịu nhiệt…).
- Kiểm tra độ phẳng và vệ sinh bề mặt trước khi lắp đặt.
- Định kỳ kiểm tra bu-lông siết, đặc biệt khi hệ thống rung hoặc nóng.
- Sử dụng inox 316 nếu môi trường chứa muối hoặc hóa chất mạnh hơn.
Để tham khảo thêm các loại mặt bích inox khác (BS, ANSI, JIS nhiều size), bạn có thể xem tại danh mục tổng hợp: Mặt bích inox
