Giới thiệu mặt bích inox JIS10K DN50

Mặt bích inox JIS10K DN50 là dòng mặt bích tiêu chuẩn Nhật Bản (JIS), cấp áp suất 10K, sử dụng cho đường ống DN50 – tương đương khoảng 2 inch. Đây là kích thước rất phổ biến trong hệ thống cấp nước, PCCC, HVAC, khí nén và nhiều dây chuyền sản xuất công nghiệp tại Việt Nam.

Trong các hệ thống theo tiêu chuẩn JIS, việc lắp đúng vòng chia lỗ bu lông 10K giúp đảm bảo kín khít và tránh sai lệch khi thi công. Khi triển khai đồng bộ, nên kết hợp cùng các dòng phụ kiện ống inox đúng chuẩn để hệ thống vận hành ổn định và lâu dài.

Mặt bích inox JIS10K DN50 được dùng để kết nối ống với van bướm, van bi, van 1 chiều, máy bơm hoặc thiết bị đo lường thông qua liên kết bu lông – gioăng. So với phương pháp hàn trực tiếp, liên kết mặt bích cho phép tháo lắp nhanh khi cần bảo trì hoặc thay thế thiết bị.

Cấp áp suất 10K tương đương khoảng 10 kgf/cm² (~10 bar), phù hợp với hệ thống nước, khí và hơi áp suất thấp đến trung bình.

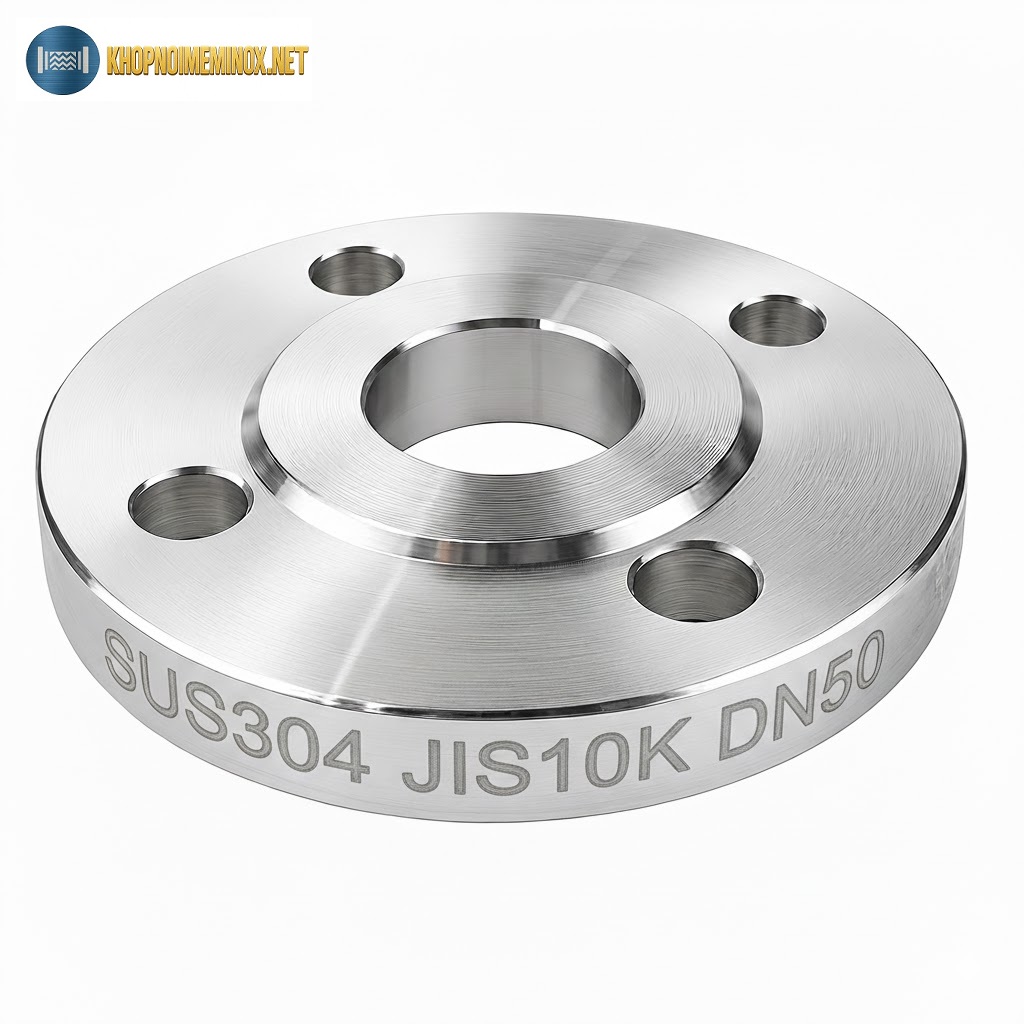

Mặt bích inox JIS10K DN50

Cấu tạo & vật liệu

Thân mặt bích

Gia công từ inox nguyên khối, đảm bảo độ dày và độ chính xác theo tiêu chuẩn JIS10K.

Mặt làm kín

FF (Flat Face) – mặt phẳng
RF (Raised Face) – mặt nhô

Kiểu RF được sử dụng phổ biến vì tăng hiệu quả làm kín khi dùng gioăng cao su, PTFE hoặc gioăng chịu nhiệt.

Hệ lỗ bu lông

Khoan chính xác theo vòng chia lỗ JIS10K. Không thể lắp chéo với BS hoặc ANSI do khác tiêu chuẩn.

Vật liệu

Inox 304: phù hợp nước sạch, nước công nghiệp, khí nén.
Inox 316: phù hợp môi trường ăn mòn cao, hóa chất nhẹ hoặc nước biển.

Nguyên lý hoạt động cơ bản

Nguyên lý làm kín dựa trên lực ép cơ học:

Gioăng đặt giữa hai mặt bích
Bu lông siết theo trình tự chéo
Lực ép phân bố đều tạo độ kín

Siết đúng lực và đúng quy trình giúp hạn chế rò rỉ và kéo dài tuổi thọ gioăng.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Mặt bích inox JIS10K DN50
Tiêu chuẩn	JIS
Cấp áp suất	10K
Kích thước danh nghĩa	DN50
Quy đổi inch	~2 inch
Vật liệu	Inox 304 / Inox 316
Kiểu mặt bích	FF / RF
Áp suất làm việc	Khoảng 10 bar
Kiểu kết nối	Bu lông – đai ốc
Môi chất phù hợp	Nước, khí, hơi nhẹ
Ứng dụng	Dân dụng & công nghiệp
Tình trạng	Có sẵn

Ưu – nhược điểm

Ưu điểm

Kích thước phổ biến, dễ tìm phụ kiện đồng bộ.
Chống gỉ sét tốt nhờ vật liệu inox.
Phù hợp hệ thống JIS được sử dụng rộng rãi tại Việt Nam.
Dễ tháo lắp, thuận tiện cho bảo trì.

Nhược điểm

Không lắp chéo với BS hoặc ANSI.
Không có khả năng bù rung hoặc giãn nở nhiệt (cần khớp nối mềm nếu hệ thống rung).

So sánh với các tiêu chuẩn khác

Tiêu chí	JIS10K DN50	BS DN50	ANSI Class 150
Tiêu chuẩn	Nhật	Anh	Mỹ
Cấp áp suất	~10 bar	PN10/16	~150 lbs
Vòng chia lỗ	Theo JIS	Theo BS	Theo ANSI
Lắp chéo được	Không	Không	Không
Phổ biến tại VN	Rất phổ biến	Phổ biến	Phổ biến
