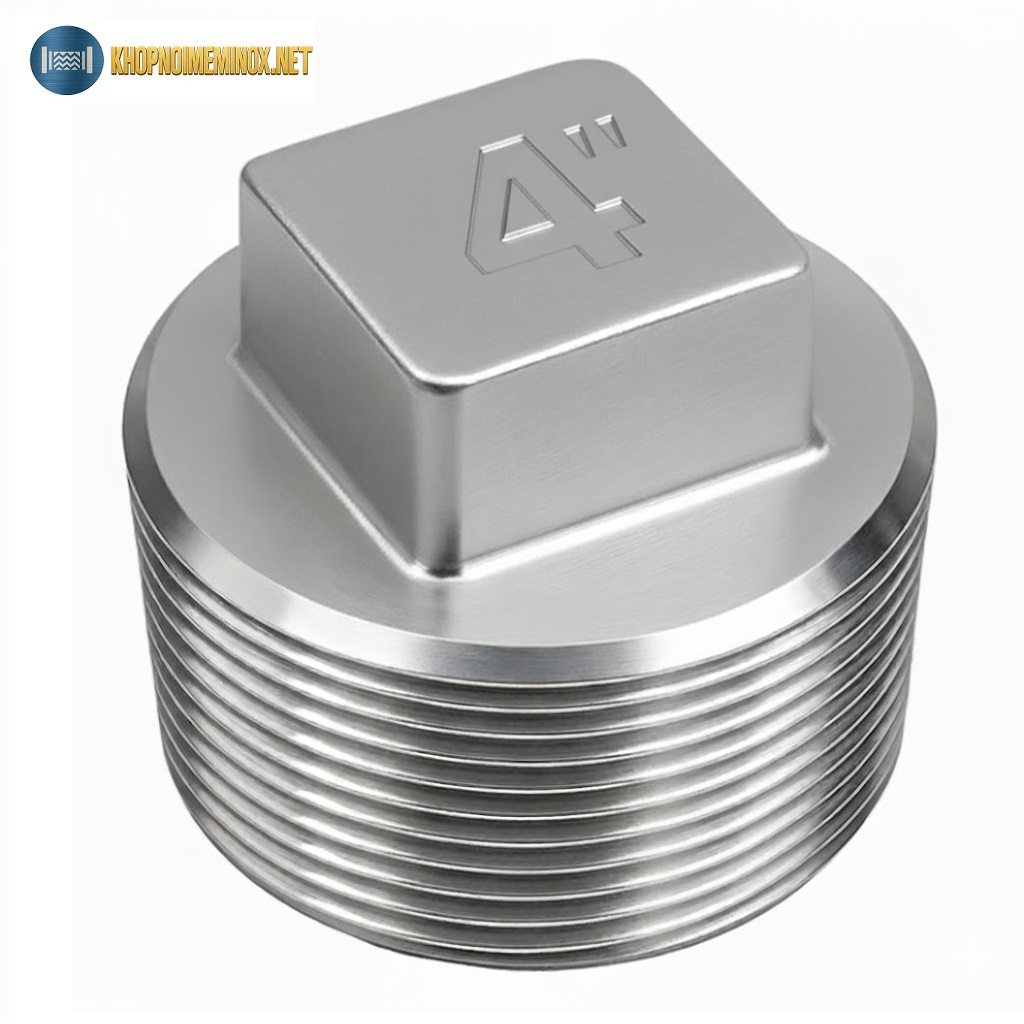

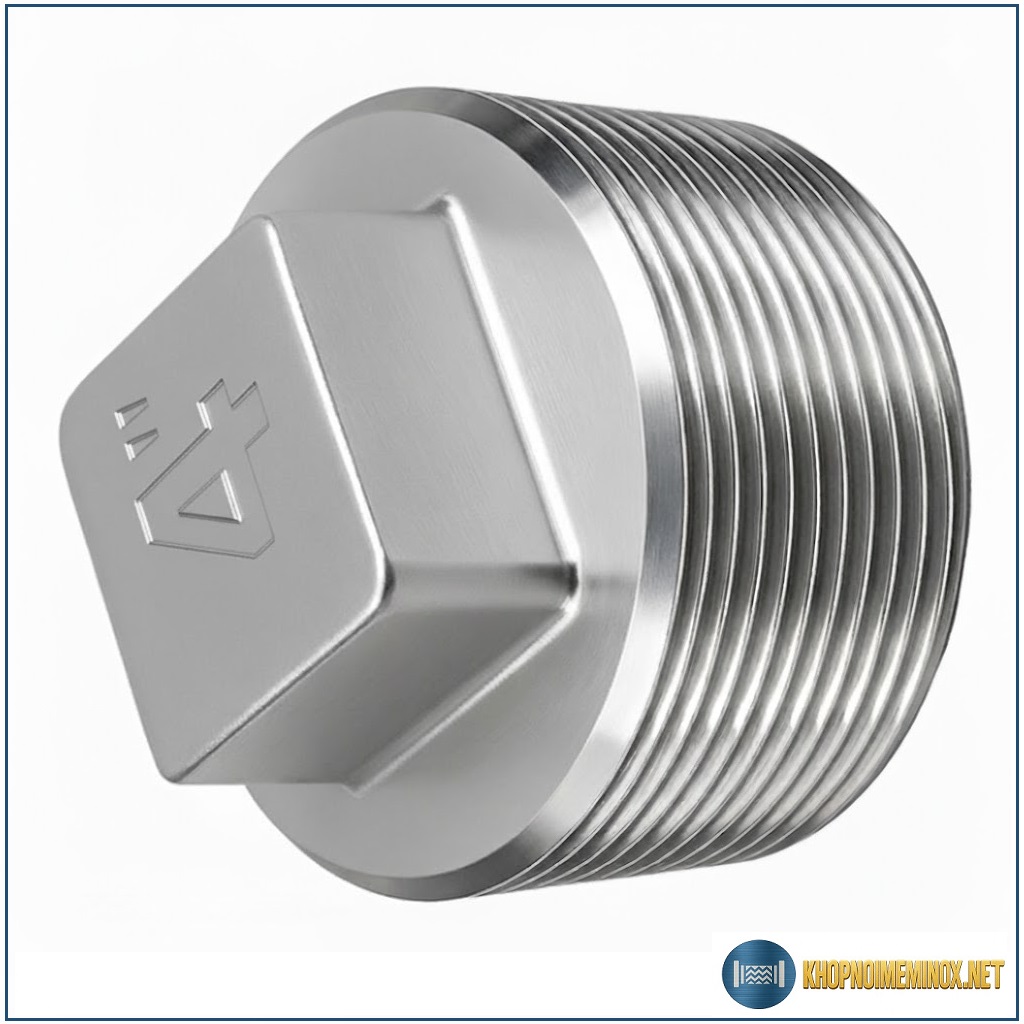

Giới thiệu nút bịt inox DN100
Nút bịt inox DN100 (tương đương 4 inch) là phụ kiện dùng để bịt kín đầu ống trong hệ thống đường ống inox công nghiệp. Đây là chi tiết nhỏ nhưng giữ vai trò cực kỳ quan trọng: đảm bảo độ kín, chịu áp lực và duy trì sự ổn định cho toàn bộ tuyến ống.
Sản phẩm thường được sử dụng trong hệ thống nước sạch, khí nén, PCCC, thực phẩm, hóa chất nhẹ và nhiều ứng dụng công nghiệp khác. Với kích thước DN100 – thuộc nhóm đường ống trung bình đến lớn – yêu cầu về độ dày vật liệu và kỹ thuật gia công phải đạt tiêu chuẩn cao để đảm bảo an toàn vận hành lâu dài.
Nếu cần tham khảo đầy đủ các kích cỡ khác để đồng bộ hệ thống, bạn có thể xem thêm tại danh mục nút bịt inox nơi tổng hợp đầy đủ các dòng bịt hàn, bịt ren và bịt chén inox.
Cấu tạo & vật liệu
Thân nút bịt
Thân nút bịt inox DN100 thường được sản xuất theo dạng chỏm cầu hoặc đáy phẳng, giúp phân tán áp lực đều khi hệ thống hoạt động. Hình dạng cong nhẹ của chỏm cầu có tác dụng giảm tập trung ứng suất, từ đó tăng độ bền khi chịu áp.
Phần kết nối
Phổ biến nhất ở size DN100 là dạng hàn đối đầu (butt weld). Khi lắp đặt, nút bịt được hàn trực tiếp vào đầu ống, tạo thành mối nối kín hoàn toàn. Kiểu hàn này đảm bảo độ kín cao và chịu áp lực tốt hơn so với các dạng bịt ren.
Vật liệu chế tạo
- Inox 304: sử dụng cho môi trường nước sạch, khí nén, thực phẩm.
- Inox 316: phù hợp môi trường có tính ăn mòn cao như hóa chất nhẹ, nước biển.
Tùy theo yêu cầu công trình, có thể lựa chọn độ dày theo tiêu chuẩn SCH10, SCH20, SCH40… để đảm bảo chịu áp lực đúng thiết kế.
Nguyên lý hoạt động cơ bản
Nút bịt inox DN100 hoạt động theo nguyên lý bịt kín hoàn toàn đầu ống. Khi được hàn đúng kỹ thuật:
- Áp suất bên trong sẽ tác động lên toàn bộ bề mặt nút.
- Hình dạng chỏm cầu giúp phân tán lực đồng đều.
- Mối hàn kín đảm bảo không rò rỉ lưu chất.
Trong điều kiện nhiệt độ thay đổi liên tục, inox có khả năng chịu giãn nở nhiệt tốt, hạn chế biến dạng hoặc nứt vỡ tại vị trí bịt kín.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Nút bịt inox DN100 |
| Kích thước danh nghĩa | DN100 |
| Hệ inch tương đương | 4 inch |
| Đường kính ngoài ống | ~114mm |
| Kiểu kết nối | Hàn đối đầu |
| Vật liệu | Inox 304 / Inox 316 |
| Tiêu chuẩn sản xuất | ASTM / ANSI / JIS |
| Độ dày | SCH10 – SCH40 |
| Áp suất làm việc | Theo tiêu chuẩn độ dày |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Bề mặt | Đánh bóng / thô công nghiệp |
| Ứng dụng | Nước, khí nén, thực phẩm |
Ưu điểm và hạn chế
Ưu điểm
- Độ kín cao, gần như tuyệt đối khi hàn đúng kỹ thuật
- Chịu áp lực và nhiệt độ tốt
- Khả năng chống ăn mòn cao
- Tuổi thọ lâu dài
- Ít cần bảo trì
Hạn chế
- Khi đã hàn cố định sẽ khó tháo rời
- Yêu cầu thợ hàn có tay nghề
- Chi phí cao hơn vật liệu thép mạ
So sánh với phương án mặt bích mù
| Tiêu chí | Nút bịt inox DN100 | Mặt bích mù DN100 |
|---|---|---|
| Độ kín | Rất cao | Cao |
| Tháo lắp | Không | Có thể tháo |
| Chi phí | Thấp hơn | Cao hơn |
| Ứng dụng | Bịt cố định | Bịt tạm / bảo trì |
Nếu hệ thống không cần mở lại trong tương lai, nút bịt hàn là giải pháp tối ưu về chi phí và độ bền.
Ứng dụng thực tế
Nút bịt inox DN100 được sử dụng rộng rãi trong:
- Hệ thống cấp nước công nghiệp
- Dây chuyền chế biến thực phẩm
- Hệ thống khí nén nhà máy
- Tuyến ống PCCC
- Nhà máy hóa chất nhẹ
Trong các công trình có nhiều nhánh chờ, việc bịt kín đầu ống giúp tránh bụi bẩn, côn trùng hoặc tạp chất xâm nhập vào hệ thống trước khi hoàn thiện lắp đặt.
Lưu ý khi lựa chọn & bảo trì
- Xác định đúng tiêu chuẩn độ dày ống (SCH).
- Lựa chọn inox 316 nếu môi trường có tính ăn mòn cao.
- Làm sạch bề mặt trước khi hàn để tránh rỗ khí.
- Kiểm tra mối hàn bằng thử áp sau lắp đặt.
- Không sử dụng sai kích thước để tránh lệch tâm khi hàn.
Câu hỏi thường gặp
Liên hệ / Mua hàng
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline / Zalo: 0969 165 386
📍 Chi nhánh Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, TP. Hà Nội
📍 Chi nhánh TP. Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12 – TP. HCM
Chúng tôi cung cấp đầy đủ kích cỡ nút bịt inox từ DN15 đến DN600, hàng sẵn kho số lượng lớn, hỗ trợ giao nhanh toàn quốc, tư vấn chọn đúng vật liệu (inox 304/316) và độ dày phù hợp với áp lực – nhiệt độ thực tế của hệ thống.
Để đồng bộ phụ kiện cho tuyến ống DN100 (cút, tê, rắc co, mặt bích, nút bịt…), bạn có thể tham khảo thêm tại phụ kiện ống inox.
