Tê inox DN100

Giới thiệu tê inox DN100

Trong các hệ thống đường ống công nghiệp có kích thước lớn, đặc biệt từ DN100 trở lên, việc chia nhánh lưu chất cần đảm bảo độ bền cơ học cao, chịu áp tốt và vận hành ổn định lâu dài. Tê inox DN100 là phụ kiện chuyên dùng để kết nối và phân chia dòng chảy tại các tuyến ống đường kính danh nghĩa 100mm (tương đương 4 inch).

Với kích thước lớn, phụ kiện DN100 thường được sử dụng trong hệ thống cấp nước nhà máy, đường ống PCCC, khí nén trung tâm, hệ thống hơi và xử lý nước công nghiệp.

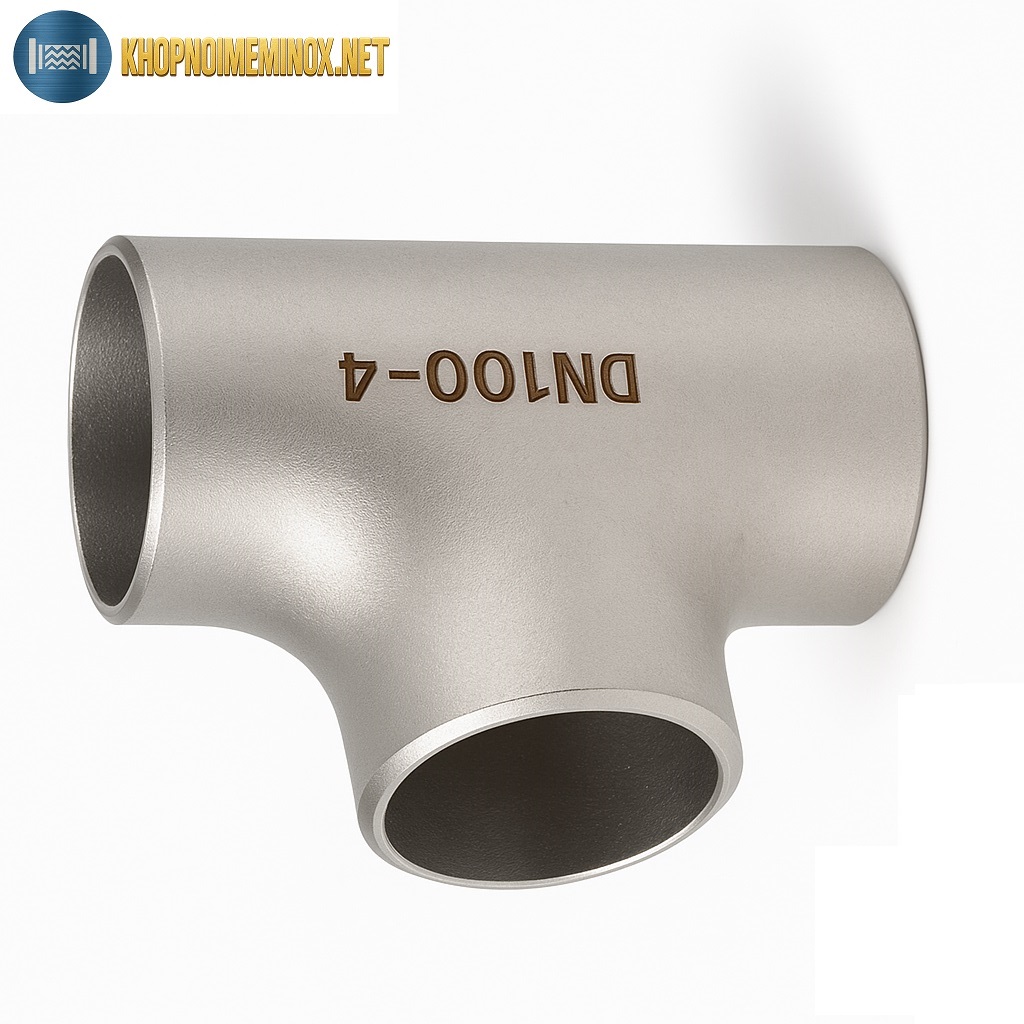

Tê inox DN100 là phụ kiện hình chữ T có kích thước danh nghĩa DN100 (φ114mm ngoài với ống tiêu chuẩn). Sản phẩm dùng để:

• Chia một tuyến ống DN100 thành hai hướng
• Gom hai nhánh DN100 vào một tuyến chính
• Tạo nhánh giảm (ví dụ DN100 x DN80)

DN100 là kích thước khá phổ biến trong các công trình nhà máy, hệ thống cấp nước tổng, trạm bơm hoặc hệ PCCC trung tâm.

Bạn có thể tham khảo thêm đầy đủ các chủng loại tại danh mục Tê inox để lựa chọn đúng cấu hình theo nhu cầu.

Cấu tạo & vật liệu

Cấu tạo

Tê inox DN100 có 3 cửa kết nối:

• 2 đầu thẳng DN100
• 1 đầu rẽ 90°

Có hai dạng chính:

• Tê đều DN100: 3 đầu cùng kích thước DN100
• Tê giảm DN100: 1 đầu nhỏ hơn (DN100 x DN80, DN100 x DN65…)

Vật liệu sản xuất

Phổ biến nhất là:

• Inox 304 (SUS304)
• Inox 316 (SUS316)

Trong đó inox 304 được sử dụng nhiều hơn do đáp ứng tốt hệ nước và khí với chi phí hợp lý.

Kiểu kết nối

Với DN100, thường gặp:

• Hàn đối đầu (Butt Weld) – phổ biến nhất
• Hàn lồng (ít gặp ở size lớn)
• Mặt bích (tùy thiết kế hệ thống)

Ren hầu như không sử dụng cho DN100 do khó đảm bảo độ kín lâu dài.

Nguyên lý hoạt động

Tê inox DN100 hoạt động dựa trên nguyên lý phân chia dòng chảy.

Khi lưu chất di chuyển trong tuyến DN100:

• Dòng chính tiếp tục đi thẳng
• Một phần dòng rẽ sang nhánh

Do tiết diện lớn, tại DN100 cần tính toán kỹ lưu lượng và tổn thất áp để tránh hiện tượng sụt áp quá mức tại điểm chia nhánh.

Với dạng hàn, phụ kiện sau khi thi công tạo thành khối liên kết cố định với đường ống, đảm bảo:

• Độ kín cao
• Không cần siết lại
• Giảm rò rỉ lâu dài

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

Độ bền cao

Kích thước lớn yêu cầu thành dày và vật liệu tốt, giúp phụ kiện chịu áp và va đập tốt.

Độ kín ổn định

Kết nối hàn đảm bảo vận hành lâu dài, đặc biệt trong hệ thống rung.

Phù hợp hệ thống công nghiệp nặng

DN100 thường nằm ở tuyến chính nên độ ổn định rất quan trọng.

Khả năng chống ăn mòn

Inox 304 đủ dùng cho nước và khí, inox 316 dùng cho môi trường ăn mòn cao.

Nhược điểm

• Thi công yêu cầu thợ hàn tay nghề cao
• Không tháo lắp linh hoạt
• Trọng lượng lớn hơn nhiều so với DN nhỏ

So sánh DN100 và DN80

Nếu hệ thống cần lưu lượng lớn, DN100 là lựa chọn phù hợp hơn để tránh tụt áp.

Ứng dụng thực tế

Tê inox DN100 thường được sử dụng trong:

• Hệ thống cấp nước nhà máy
• Trạm bơm trung tâm
• Đường ống PCCC
• Hệ thống xử lý nước thải
• Đường ống hơi áp trung bình
• Hệ thống khí nén tổng

Trong các công trình lớn, DN100 thường nằm ở tuyến chính, do đó phụ kiện cần đảm bảo chất lượng và tiêu chuẩn rõ ràng.

Lưu ý khi lựa chọn & lắp đặt

• Xác định rõ độ dày SCH theo áp suất thiết kế
• Kiểm tra vật liệu inox đúng tiêu chuẩn
• Hàn đúng quy trình TIG/MIG
• Test áp lực trước khi đưa vào vận hành
• Căn chỉnh thẳng trục trước khi hàn

Câu hỏi thường gặp

Liên hệ / Mua hàng

Để lựa chọn đồng bộ phụ kiện cho hệ thống DN100 và các kích thước khác, bạn có thể tham khảo thêm danh mục Phụ kiện ống inox nhằm đảm bảo đúng tiêu chuẩn kỹ thuật và tương thích.
