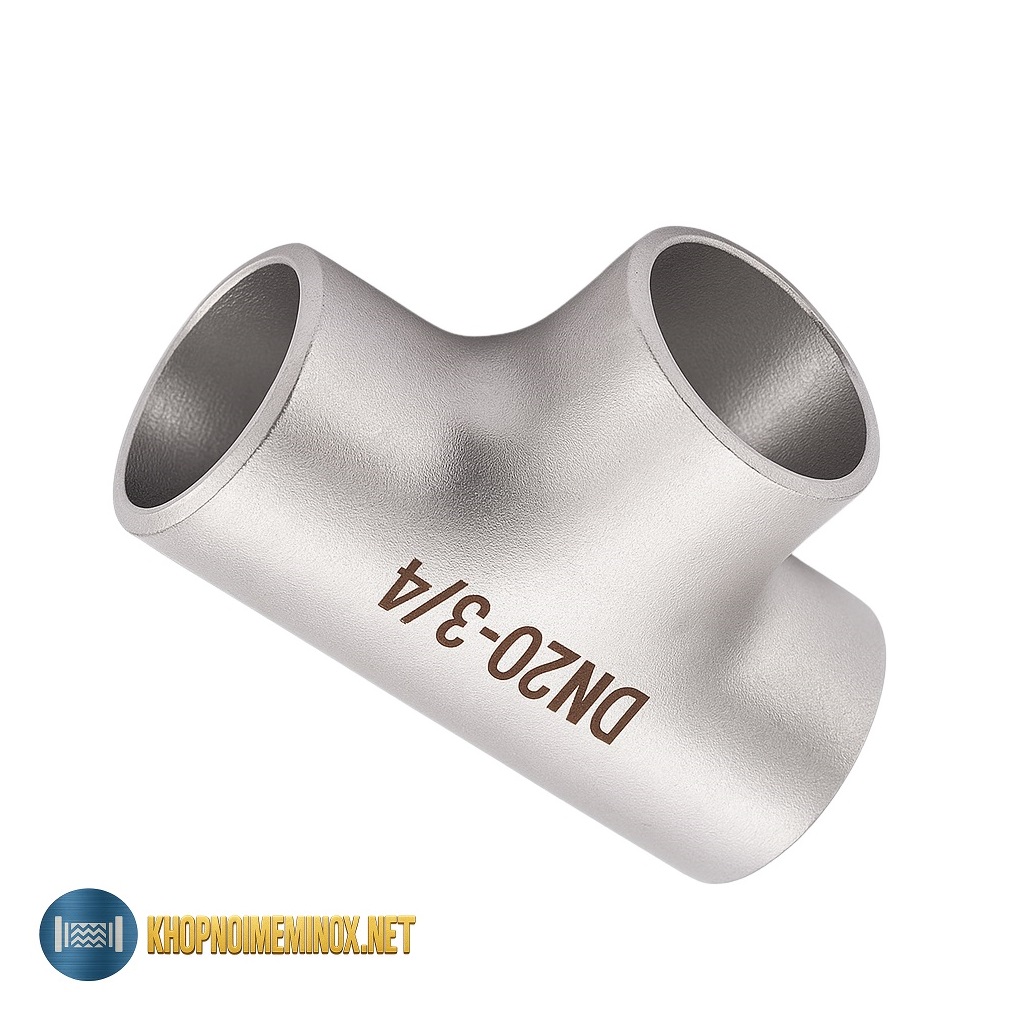

Giới thiệu tê inox DN20
Trong các hệ thống đường ống dân dụng và công nghiệp nhẹ, DN20 là một trong những kích thước được sử dụng rất phổ biến. Tê inox DN20 (tương đương 3/4 inch – phi 27mm) là phụ kiện dùng để chia nhánh hoặc gom dòng lưu chất tại các tuyến ống nhỏ và trung bình, đặc biệt trong hệ thống nước sinh hoạt, nước nóng, khí nén và thiết bị cơ điện.
Với kích thước vừa phải, DN20 thường nằm ở nhánh phụ hoặc tuyến cấp trung gian, vì vậy phụ kiện cần đảm bảo độ kín tốt, chống ăn mòn và dễ thi công.
Bạn có thể tham khảo thêm đầy đủ các dòng sản phẩm cùng nhóm tại danh mục Tê inox để lựa chọn đúng kiểu kết nối và vật liệu phù hợp.
Tê inox DN20 là phụ kiện hình chữ T có đường kính danh nghĩa 20mm, tương đương:
- 3/4 inch theo hệ inch
- Đường kính ngoài ống khoảng 27mm (tùy theo độ dày SCH)
Sản phẩm được sử dụng để:
- Chia một tuyến DN20 thành hai nhánh
- Gom hai nhánh DN20 vào một tuyến chính
- Tạo nhánh giảm như DN20 x DN15
DN20 là kích thước thường gặp trong:
- Hệ thống cấp nước tòa nhà
- Đường ống nước nóng – lạnh
- Hệ thống khí nén nhỏ
- Thiết bị máy móc công nghiệp
Cấu tạo & vật liệu
Cấu tạo cơ bản
Tê inox DN20 gồm:
- 2 đầu thẳng DN20
- 1 đầu rẽ 90°
Phân loại gồm:
- Tê đều DN20: 3 đầu bằng nhau
- Tê giảm DN20: 1 đầu nhỏ hơn
Vật liệu sản xuất
Hai loại phổ biến:
- Inox 304 (SUS304) – sử dụng rộng rãi cho nước và khí
- Inox 316 (SUS316) – dùng cho môi trường ăn mòn cao
Trong đa số hệ thống dân dụng và nhà xưởng, inox 304 đã đáp ứng rất tốt.
Kiểu kết nối
Với DN20, có hai dạng chính:
- Ren trong BSP/NPT – phổ biến nhất
- Hàn đối đầu – dùng cho hệ yêu cầu độ kín cao
Nguyên lý hoạt động
Tê inox DN20 hoạt động theo nguyên lý phân chia dòng chảy.
Khi lưu chất đi qua tuyến chính:
- Một phần tiếp tục theo hướng thẳng
- Một phần rẽ sang nhánh
Do DN20 là kích thước trung gian, việc chia nhánh không gây tổn thất áp lớn nếu thiết kế hợp lý.
Với hệ ren, việc sử dụng băng tan hoặc keo ren chuyên dụng giúp đảm bảo độ kín. Với hệ hàn, sau khi thi công phụ kiện trở thành một khối cố định với đường ống.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Tê inox DN20 |
| Đường kính danh nghĩa | DN20 |
| Hệ inch tương đương | 3/4 inch |
| Đường kính ngoài ống | ~27mm |
| Vật liệu | Inox 304 / 316 |
| Kiểu kết nối | Ren / Hàn |
| Độ dày | SCH10 / SCH40 |
| Áp suất làm việc | Phụ thuộc độ dày |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Ứng dụng | Nước, khí nén |
Ưu điểm của Tê inox DN20
Ưu điểm
Chống gỉ tốt
Inox 304 hoạt động ổn định trong môi trường nước sạch.
Phù hợp nhiều hệ thống
Từ dân dụng đến công nghiệp nhẹ.
Lắp đặt nhanh chóng
Loại ren giúp thi công dễ dàng.
Độ bền cao
So với phụ kiện thép mạ kẽm, inox có tuổi thọ lâu hơn.
Nhược điểm
- Với hệ ren, nếu siết quá lực có thể hư ren.
- Không phù hợp môi trường hóa chất mạnh nếu dùng inox 304.
- Cần làm kín kỹ khi dùng cho nước nóng liên tục.
So sánh DN20 và DN15
| Tiêu chí | DN15 | DN20 |
|---|---|---|
| Inch tương đương | 1/2″ | 3/4″ |
| Lưu lượng | Thấp | Cao hơn |
| Ứng dụng | Nhánh nhỏ | Tuyến trung gian |
| Trọng lượng | Nhẹ | Nặng hơn |
Nếu hệ thống yêu cầu lưu lượng lớn hơn hoặc giảm sụt áp, DN20 là lựa chọn phù hợp hơn DN15.
Ứng dụng thực tế
Tê inox DN20 thường được sử dụng trong:
- Hệ thống cấp nước tòa nhà
- Đường ống nước nóng – lạnh
- Máy móc công nghiệp nhỏ
- Hệ thống khí nén xưởng
- Dây chuyền sản xuất thực phẩm
- Hệ thống tưới và cấp nước kỹ thuật
DN20 là kích thước trung gian nên rất phổ biến trong thi công thực tế.
Lưu ý khi lựa chọn & lắp đặt
- Kiểm tra đúng tiêu chuẩn ren BSP hoặc NPT
- Không siết quá lực
- Dùng băng tan hoặc keo ren đúng loại
- Test rò rỉ sau lắp đặt
- Kiểm tra định kỳ nếu hệ nước nóng liên tục
Câu hỏi thường gặp
Liên hệ / Mua hàng
Để lựa chọn đầy đủ phụ kiện đồng bộ cho hệ thống DN20 và các kích thước khác, bạn có thể tham khảo thêm danh mục Phụ kiện ống inox nhằm đảm bảo đúng tiêu chuẩn kỹ thuật và tương thích kích thước.
