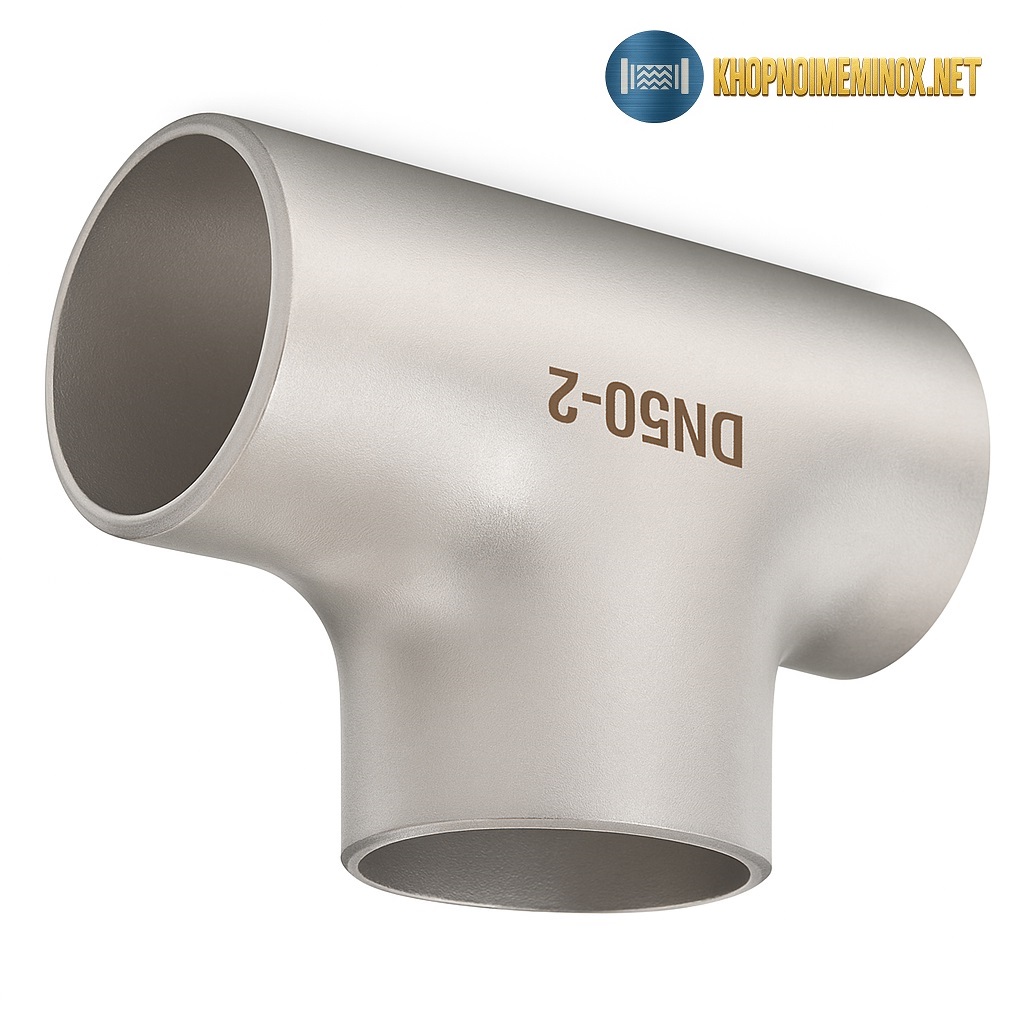

Giới thiệu tê inox DN50
Trong hệ thống đường ống công nghiệp và dân dụng, Tê inox DN50 là phụ kiện quan trọng dùng để chia nhánh dòng chảy theo góc 90 độ. Đây là kích thước trung bình, được sử dụng rất phổ biến trong hệ thống cấp nước, PCCC, khí nén, hơi nóng và thực phẩm.
Khách hàng có thể tham khảo thêm đầy đủ các kích thước tại danh mục Tê inox công nghiệp để lựa chọn đúng quy cách, vật liệu và tiêu chuẩn phù hợp với hệ thống đang thi công.
DN50 tương đương đường kính danh nghĩa 50mm, đường kính ngoài thực tế khoảng 60.3mm (theo tiêu chuẩn ống thép quốc tế). Đây là size được dùng rất nhiều trong nhà máy vừa và nhỏ.
Cấu tạo & vật liệu
Tê inox DN50 có thiết kế hình chữ T với 3 đầu kết nối:
- 1 đường ống chính (đi thẳng)
- 1 nhánh vuông góc 90°
- Mép vát để hàn đối đầu (Butt Weld)
Vật liệu chế tạo
Inox 304
Là loại phổ biến nhất, chống gỉ tốt, phù hợp cho nước sạch, PCCC, khí nén và thực phẩm.
Inox 316
Khả năng chống ăn mòn cao hơn nhờ thành phần molypden, phù hợp môi trường hóa chất hoặc nước mặn.
Inox 201
Giá thành thấp hơn, dùng trong môi trường khô ráo, ít ăn mòn.
Bề mặt sản phẩm có thể ở dạng mờ công nghiệp hoặc đánh bóng nếu sử dụng trong hệ thống yêu cầu vệ sinh cao.
Nguyên lý hoạt động
Tê inox DN50 là phụ kiện tĩnh, không có cơ cấu đóng mở. Khi lưu chất đi qua:
- Dòng chính tiếp tục đi thẳng
- Một phần lưu lượng được chia sang nhánh phụ
Do kích thước DN50 không quá lớn nên tổn thất áp suất ở điểm chia nhánh thường thấp nếu lắp đặt đúng kỹ thuật. Tuy nhiên, việc căn chỉnh đồng trục và hàn đúng tiêu chuẩn vẫn rất quan trọng để đảm bảo độ kín và tuổi thọ hệ thống.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN50 |
| Đường kính ngoài | 60.3mm |
| Kiểu kết nối | Hàn đối đầu |
| Tiêu chuẩn độ dày | SCH10 / SCH20 / SCH40 |
| Vật liệu | Inox 201 / 304 / 316 |
| Tiêu chuẩn sản xuất | ASTM A403 / ANSI / JIS |
| Áp lực làm việc | Phụ thuộc độ dày |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Dạng sản phẩm | Tê đều / Tê giảm |
| Kiểm định | CO, CQ đầy đủ |
Ưu điểm nổi bật
Độ bền cao
Inox có khả năng chống gỉ sét tốt hơn thép carbon, đặc biệt trong môi trường ẩm ướt hoặc có hóa chất nhẹ.
Chịu áp lực và nhiệt độ tốt
Phù hợp cho hệ thống hơi nóng và khí nén nếu chọn đúng độ dày SCH.
An toàn cho lưu chất
Không làm nhiễm bẩn nước sạch hay thực phẩm.
Tuổi thọ lâu dài
Giảm chi phí bảo trì và thay thế trong quá trình vận hành.
Nhược điểm cần lưu ý
- Giá thành cao hơn phụ kiện thép thường
- Yêu cầu kỹ thuật hàn chính xác
- Nếu chọn sai vật liệu có thể giảm tuổi thọ
So sánh với Tê thép carbon DN50
| Tiêu chí | Tê inox DN50 | Tê thép carbon DN50 |
|---|---|---|
| Chống ăn mòn | Rất tốt | Trung bình |
| Tuổi thọ | Cao | Trung bình |
| Ứng dụng thực phẩm | Phù hợp | Không phù hợp |
| Giá thành | Cao hơn | Thấp hơn |
| Bảo trì | Ít | Nhiều hơn |
Với các hệ thống cần độ bền lâu dài và an toàn vệ sinh, inox vẫn là lựa chọn ưu tiên.
Ứng dụng thực tế
Tê inox DN50 thường được sử dụng trong:
Hệ thống cấp nước sinh hoạt và công nghiệp
Chia nhánh từ đường ống chính sang các khu vực sử dụng.
Hệ thống PCCC
Phân phối nước chữa cháy đến các nhánh sprinkler.
Hệ thống khí nén nhà xưởng
Chia nhánh khí đến nhiều máy móc.
Ngành thực phẩm – đồ uống
Dẫn nước sạch hoặc dung dịch chế biến.
Hệ thống hơi nóng áp suất trung bình
Nếu chọn đúng inox và độ dày phù hợp.
Lưu ý khi lựa chọn và lắp đặt
Khi chọn Tê inox DN50, cần lưu ý:
- Xác định môi trường sử dụng (nước, hóa chất, hơi nóng)
- Lựa chọn inox 304 hay 316 phù hợp
- Kiểm tra độ dày SCH tương thích với áp lực hệ thống
- Đảm bảo mối hàn kín, không rỗ khí
- Kiểm tra rò rỉ trước khi đưa vào vận hành
Việc chọn đúng vật liệu ngay từ đầu giúp tiết kiệm chi phí sửa chữa về sau.
