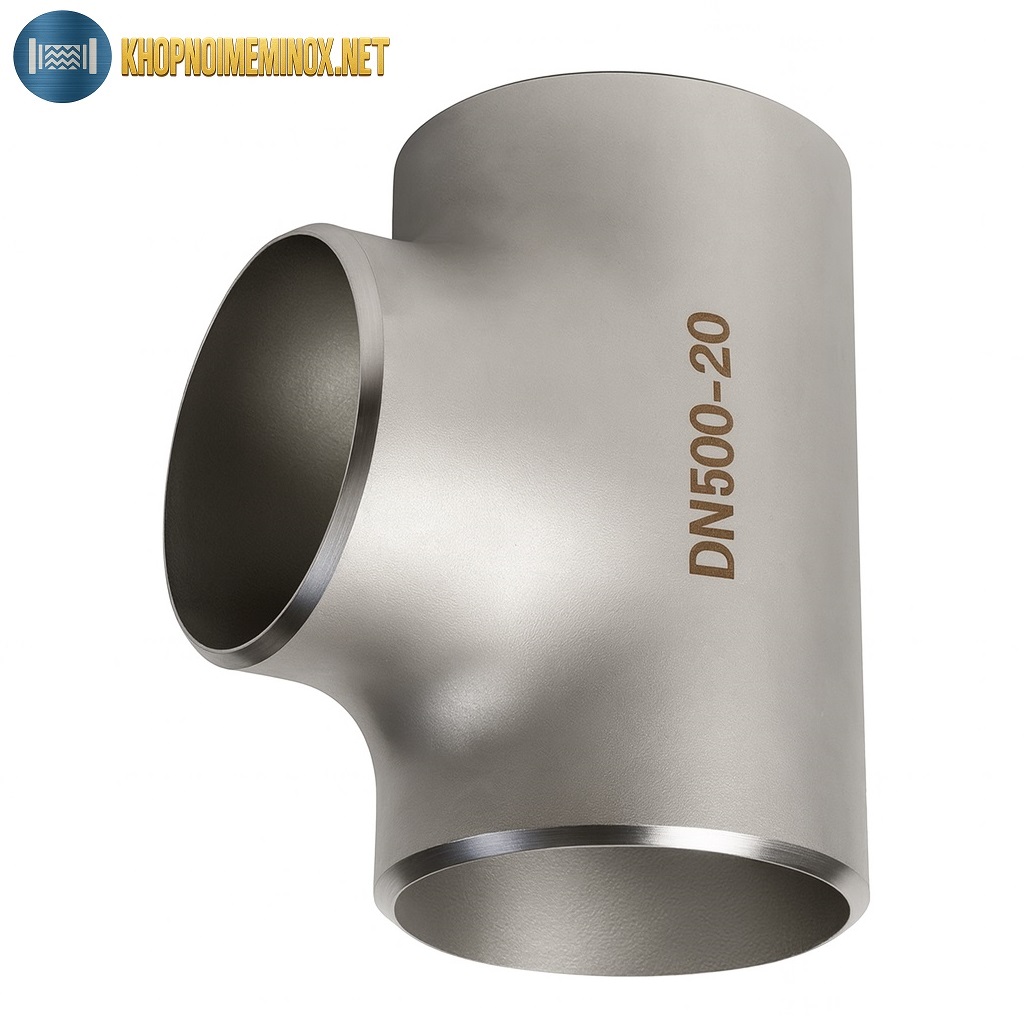

Giới thiệu tê inox DN500
Trong các hệ thống đường ống công nghiệp quy mô rất lớn, Tê inox DN500 là phụ kiện dùng để chia nhánh lưu chất với lưu lượng cao và áp lực lớn. Đây là kích thước thuộc nhóm đường ống chính (main line), thường xuất hiện trong các nhà máy xử lý nước công suất lớn, hệ thống cấp nước đô thị, trạm bơm trung tâm và các nhà máy công nghiệp nặng.
Để tham khảo đầy đủ các kích thước và tiêu chuẩn khác nhau, khách hàng có thể xem thêm tại danh mục Tê inox công nghiệp nhằm lựa chọn đúng vật liệu, độ dày và tiêu chuẩn kỹ thuật phù hợp với hệ thống đang vận hành.
DN500 tương đương đường kính danh nghĩa 500mm, đường kính ngoài thực tế khoảng 508mm theo tiêu chuẩn ống thép quốc tế. Đây là phụ kiện kích thước lớn, yêu cầu gia công chính xác và kiểm soát chất lượng nghiêm ngặt.
Cấu tạo & vật liệu

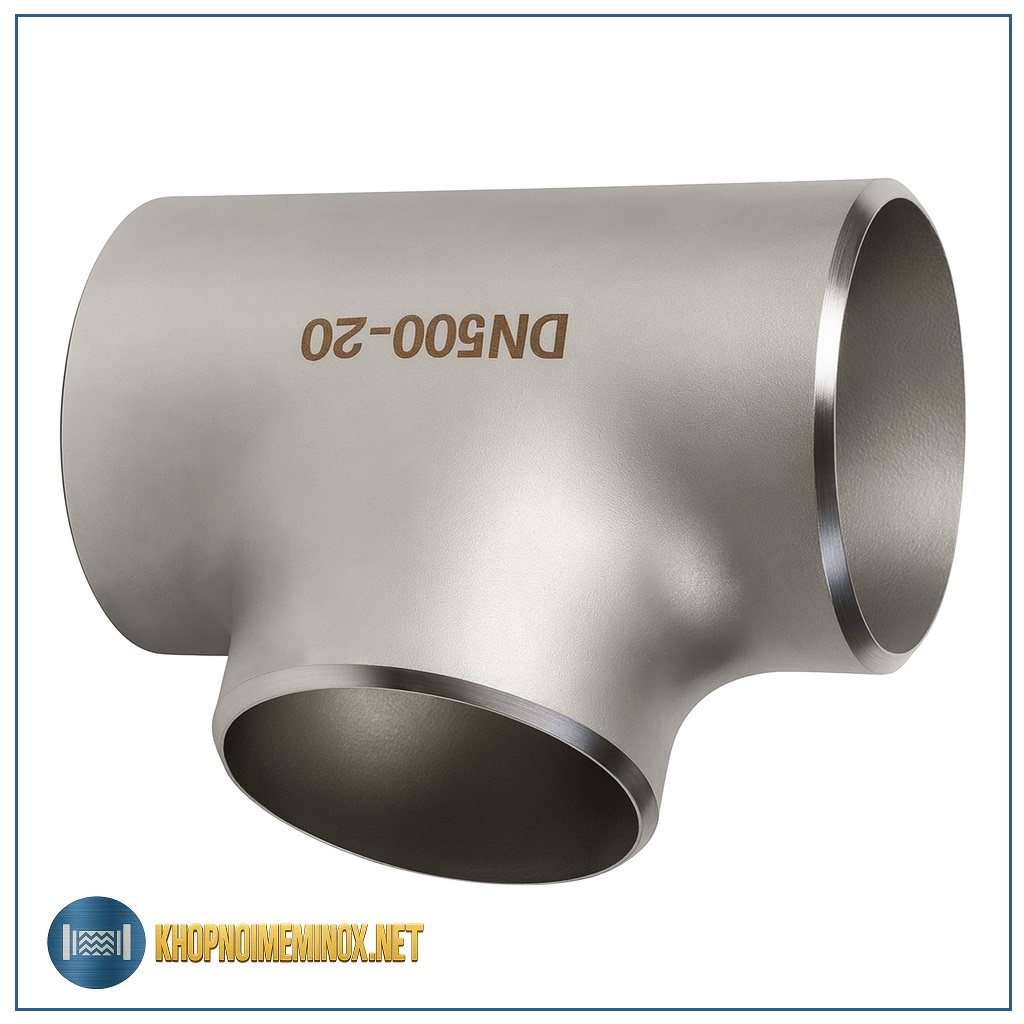

Tê inox DN500 có cấu trúc hình chữ T gồm 3 cửa kết nối:
- 1 thân chính thẳng (đường ống chính)
- 1 nhánh vuông góc 90°
- Mép vát hàn đối đầu theo tiêu chuẩn Butt Weld
Với kích thước DN500, sản phẩm thường được sản xuất theo phương pháp:
- Đúc nguyên khối
- Gia công hàn từ thép không gỉ tấm
- Rèn nóng theo tiêu chuẩn công nghiệp
Vật liệu chế tạo
Inox 304
Phổ biến nhất trong hệ thống nước sạch, PCCC và công nghiệp thông thường nhờ khả năng chống gỉ tốt và giá thành hợp lý.
Inox 316
Tăng cường khả năng chống ăn mòn nhờ thành phần molypden, phù hợp môi trường hóa chất, nước biển hoặc môi trường có tính ăn mòn cao.
Inox 201
Ít được dùng cho DN500 trong môi trường công nghiệp nặng nhưng có thể sử dụng trong môi trường khô ráo.
Nguyên lý hoạt động
Tê inox DN500 là phụ kiện tĩnh, không có bộ phận chuyển động. Khi lưu chất di chuyển qua:
- Dòng chính tiếp tục đi thẳng
- Một phần lưu lượng lớn được chia sang nhánh phụ
Vì đây là kích thước rất lớn nên yếu tố quan trọng gồm:
- Tính toán lưu lượng chia nhánh
- Giảm xoáy và tổn thất áp suất
- Đảm bảo mối hàn kín tuyệt đối
Nếu căn chỉnh sai tâm hoặc hàn không đạt chuẩn, hệ thống có thể phát sinh rung lắc và giảm tuổi thọ đường ống.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN500 |
| Đường kính ngoài | ~508mm |
| Kiểu kết nối | Hàn đối đầu |
| Tiêu chuẩn độ dày | SCH10 / SCH20 / SCH40 / SCH80 |
| Vật liệu | Inox 201 / 304 / 316 |
| Tiêu chuẩn sản xuất | ASTM A403 / ANSI / JIS |
| Áp lực làm việc | Tùy thuộc độ dày |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Dạng sản phẩm | Tê đều / Tê giảm |
| Kiểm định | CO, CQ đầy đủ |
Ưu điểm nổi bật
Độ bền vượt trội
Khả năng chống ăn mòn cao hơn thép carbon, đặc biệt trong môi trường ẩm, hóa chất nhẹ hoặc nước biển.
Chịu áp lực lớn
Phù hợp cho các hệ thống DN500 có lưu lượng cực cao.
Tuổi thọ dài hạn
Giảm chi phí thay thế và bảo trì trong suốt vòng đời công trình.
An toàn cho lưu chất sạch
Không gây nhiễm bẩn nguồn nước hoặc thực phẩm.
Nhược điểm cần cân nhắc
- Giá thành cao hơn thép carbon
- Trọng lượng lớn, cần thiết bị nâng khi lắp đặt
- Yêu cầu kỹ thuật hàn chuyên nghiệp
So sánh với Tê thép carbon DN500
| Tiêu chí | Tê inox DN500 | Tê thép carbon DN500 |
|---|---|---|
| Chống ăn mòn | Rất cao | Thấp |
| Tuổi thọ | 15–20 năm | 5–10 năm |
| Ứng dụng hóa chất | Phù hợp | Hạn chế |
| Bảo trì | Ít | Nhiều |
| Chi phí đầu tư | Cao | Thấp |
Với các hệ thống quan trọng hoặc yêu cầu tuổi thọ dài hạn, inox là lựa chọn an toàn và bền vững hơn.
Ứng dụng thực tế theo ngành
Hệ thống cấp nước đô thị
Chia nhánh từ tuyến ống chính đến các khu dân cư hoặc khu công nghiệp.
Nhà máy xử lý nước thải công suất lớn
Phân phối dòng nước giữa các bể xử lý.
Trạm bơm trung tâm
Điều hướng lưu lượng lớn từ bơm đến nhiều tuyến ống.
Nhà máy nhiệt điện – xi măng
Dẫn nước làm mát hoặc hơi nóng công suất cao.
Ngành công nghiệp nặng
Ứng dụng trong các dây chuyền sản xuất quy mô lớn.
Lưu ý khi lựa chọn và lắp đặt
Khi chọn Tê inox DN500 cần đặc biệt chú ý:
- Tính toán chính xác áp lực và lưu lượng hệ thống
- Lựa chọn độ dày SCH phù hợp
- Chọn inox 316 nếu môi trường ăn mòn cao
- Sử dụng thiết bị nâng chuyên dụng khi lắp đặt
- Kiểm tra siêu âm mối hàn đối với hệ thống áp lực lớn
Với DN500, sai sót kỹ thuật có thể gây thiệt hại nghiêm trọng nên việc chọn đơn vị cung cấp uy tín là yếu tố quan trọng.
Câu hỏi thường gặp
Liên hệ / Mua hàng
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline / Zalo: 0969 165 386
📍 Chi nhánh Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, TP. Hà Nội
📍 Chi nhánh TP. Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12 – TP. HCM
Ngoài Tê inox DN500, khách hàng có thể tham khảo thêm toàn bộ các dòng phụ kiện ống inox công nghiệp để đồng bộ hệ thống đường ống quy mô lớn một cách tối ưu và bền vững.
