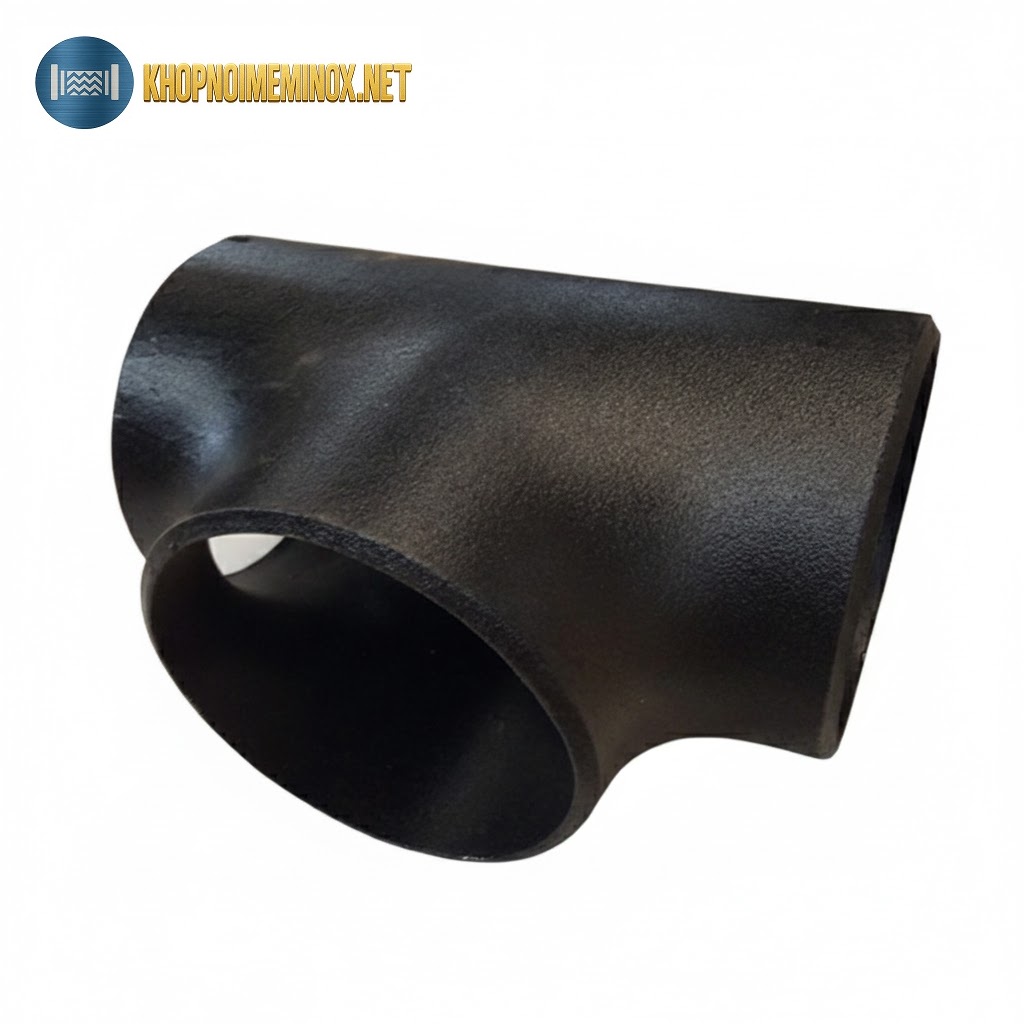

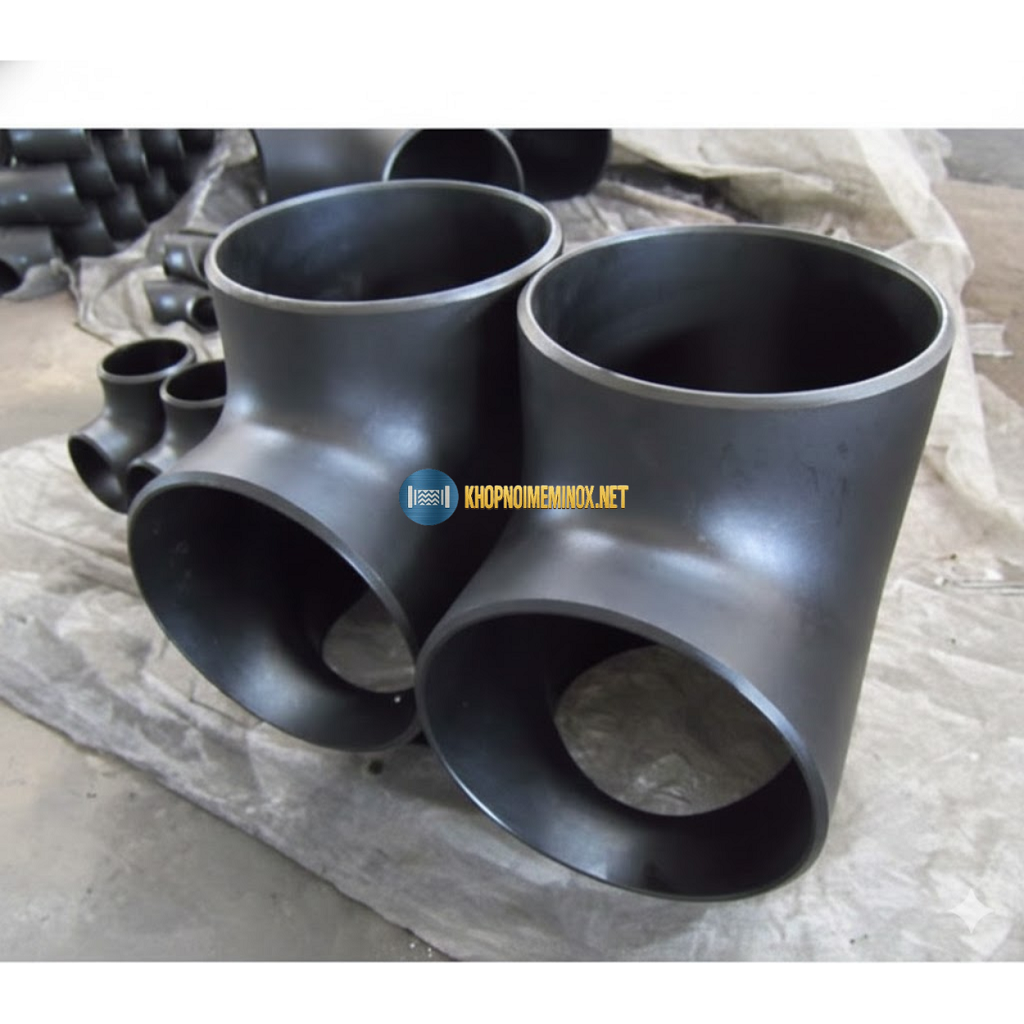

Giới thiệu tê thép DN500
Tê thép DN500 là phụ kiện đường ống kích thước rất lớn, chuyên dùng để chia nhánh hoặc gom dòng lưu chất trong các hệ thống công nghiệp quy mô lớn và hạ tầng trọng điểm. Sản phẩm thuộc nhóm phụ kiện ống thép công nghiệp, thường xuất hiện tại tuyến ống trục chính của nhà máy nhiệt điện, trạm bơm trung tâm, hệ thống cấp nước đô thị, PCCC khu công nghiệp, nhà máy xi măng hoặc hệ thống tuần hoàn công suất cao.
DN500 tương đương 20 inch – đây là kích thước có lưu lượng cực lớn, khối lượng bản thân ống nặng và áp lực vận hành cao. Vì vậy, tê thép ở size này không đơn thuần là phụ kiện kết nối, mà còn là điểm chịu tải trọng và ứng suất lớn của toàn tuyến. Nếu lựa chọn sai độ dày thành ống hoặc tiêu chuẩn gia công, nguy cơ rò rỉ hoặc biến dạng có thể xảy ra trong quá trình vận hành lâu dài.
Thép carbon được lựa chọn phổ biến cho DN500 nhờ khả năng chịu lực tốt, độ cứng cao và chi phí đầu tư hợp lý hơn so với inox cùng kích cỡ.
Cấu tạo và vật liệu
Tê thép DN500 có thiết kế dạng chữ T với nhánh rẽ 90°, đảm bảo phân phối dòng chảy ổn định khi tách tuyến.
Thân tê
- Vật liệu thông dụng: Thép carbon ASTM A234 WPB
- Gia công bằng phương pháp dập nóng hoặc rèn nguyên khối
- Độ dày thành theo tiêu chuẩn SCH20, SCH40, SCH80
Với DN500, SCH40 được sử dụng phổ biến trong hệ thống áp lực trung bình, còn SCH80 phù hợp với hệ thống áp lực cao hoặc rung động mạnh.
Đầu kết nối
- Dạng hàn đối đầu (Butt Weld)
- Mép vát theo tiêu chuẩn ASME B16.9
- Đảm bảo đồng tâm giữa các tuyến ống lớn
Kết nối hàn giúp tạo thành liên kết liền khối, tăng độ bền cơ học và hạn chế rò rỉ trong hệ thống.
Xử lý bề mặt
- Sơn đen chống oxy hóa
- Mạ kẽm nhúng nóng
- Sơn epoxy chống ăn mòn trong môi trường ẩm hoặc ngoài trời
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Tê thép DN500 |
| Đường kính danh nghĩa | DN500 |
| Quy đổi inch | 20 inch |
| Vật liệu | Thép carbon |
| Tiêu chuẩn vật liệu | ASTM A234 WPB |
| Tiêu chuẩn sản xuất | ASME B16.9 |
| Kiểu kết nối | Hàn đối đầu |
| Góc chia nhánh | 90° |
| Độ dày thành | SCH20 / SCH40 / SCH80 |
| Tiêu chuẩn áp lực | PN10 / PN16 / Class 150 |
| Nhiệt độ làm việc | -20°C đến 400°C |
| Môi trường sử dụng | Nước, khí, hơi, dầu |
| Xử lý bề mặt | Sơn đen / Mạ kẽm / Epoxy |
Thông số có thể thay đổi theo tiêu chuẩn dự án và yêu cầu kỹ thuật cụ thể.
Ưu điểm
Chịu tải và chịu rung tốt
DN500 là tuyến ống có trọng lượng lớn. Thép carbon đảm bảo khả năng chịu lực và ổn định kết cấu.
Độ kín cao
Hàn đối đầu giúp hệ thống kín, giảm tối đa nguy cơ rò rỉ.
Phù hợp công trình hạ tầng lớn
Ứng dụng rộng rãi trong cấp nước đô thị, trạm bơm trung tâm và hệ thống công nghiệp nặng.
Tối ưu chi phí
So với inox DN500, thép carbon giúp giảm đáng kể chi phí vật tư ban đầu.
So sánh tê thép DN500 và tê inox DN500
| Tiêu chí | Tê thép DN500 | Tê inox DN500 |
|---|---|---|
| Giá thành | Kinh tế | Cao |
| Chống ăn mòn | Trung bình | Rất tốt |
| Độ bền cơ học | Rất cao | Cao |
| Phù hợp môi trường hóa chất | Hạn chế | Tốt |
Ứng dụng
Tê thép DN500 thường được sử dụng trong:
- Tuyến ống cấp nước thành phố
- Hệ thống PCCC khu công nghiệp lớn
- Trạm bơm công suất cao
- Nhà máy nhiệt điện và xi măng
- Hệ thống tuần hoàn nước làm mát
Khi thi công các tuyến ống cố định bằng phương pháp hàn, nên sử dụng đồng bộ các dòng phụ kiện thép hàn chuyên dụng để đảm bảo đúng tiêu chuẩn kỹ thuật và độ kín toàn hệ thống.
Lưu ý khi lắp đặt và bảo trì
Trước khi lắp đặt
- Kiểm tra đúng DN500 (20 inch)
- Đối chiếu độ dày SCH theo thiết kế
- Kiểm tra bề mặt và mép vát không biến dạng
Trong quá trình lắp đặt
- Căn chỉnh đồng tâm trước khi hàn
- Hàn theo đúng quy trình kỹ thuật
- Kiểm tra mối hàn và thử áp sau lắp đặt
Sau khi vận hành
- Theo dõi rung và giãn nở nhiệt
- Sơn phủ bổ sung nếu lắp ngoài trời
- Kiểm tra định kỳ vị trí mối hàn
