Giới thiệu về ty ren inox M20

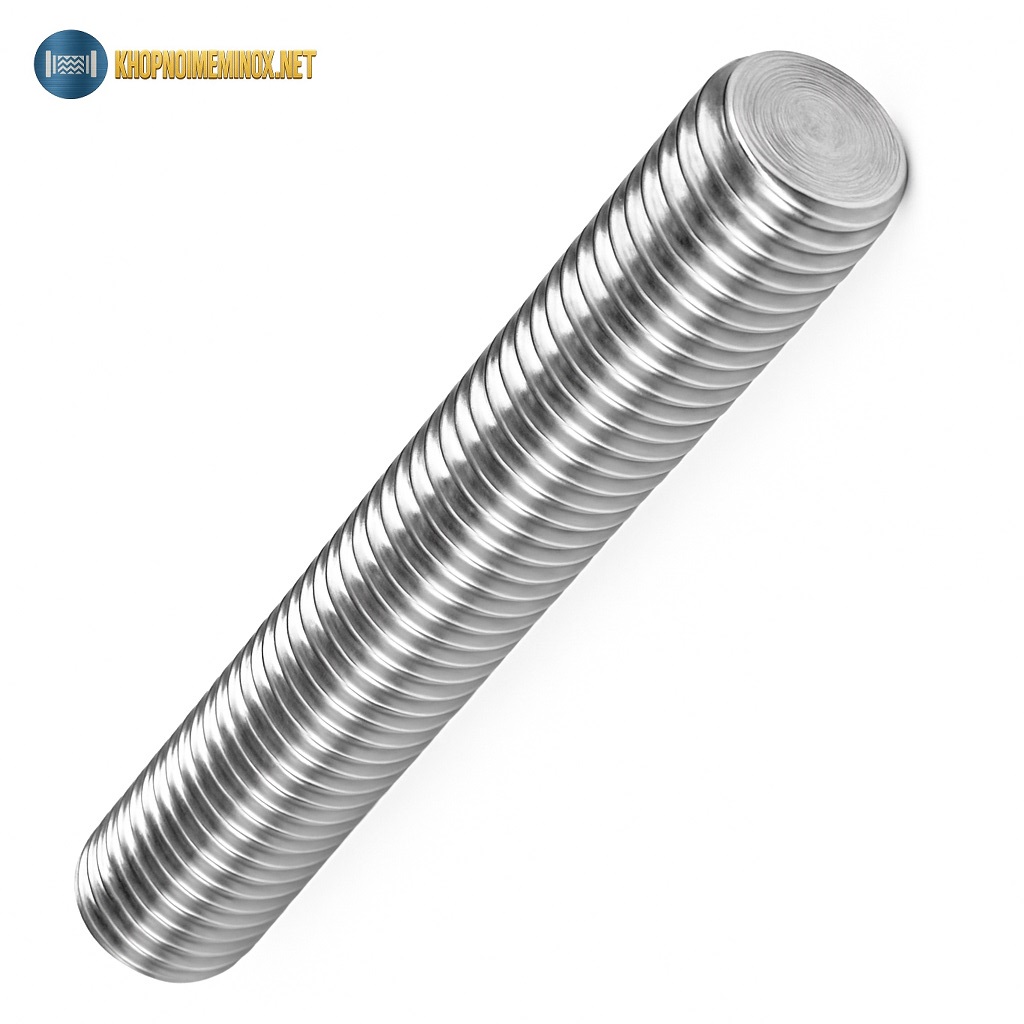

Ty ren inox M20 là thanh ren suốt có đường kính danh nghĩa 20mm, thuộc nhóm kích thước chịu tải lớn trong hệ phụ kiện cơ điện và kết cấu thép. Sản phẩm chuyên dùng để treo đỡ hệ thống đường ống công nghiệp, ống PCCC chính, máng cáp tải nặng và các kết cấu phụ trợ yêu cầu độ an toàn cao.

So với các kích thước nhỏ hơn như M12 hay M16, ty ren inox M20 có tiết diện lớn hơn đáng kể, giúp tăng khả năng chịu lực và hạn chế cong võng khi khoảng cách treo dài. Khi được sản xuất từ inox 304 hoặc inox 316, sản phẩm vừa đảm bảo độ bền cơ học vừa chống gỉ tốt trong môi trường ẩm ướt, ngoài trời hoặc khu vực có tính ăn mòn.

Trong các công trình công nghiệp, nhà máy sản xuất, trạm xử lý nước, trung tâm thương mại lớn – M20 thường được lựa chọn khi tải trọng treo vượt ngưỡng trung bình.

Trong lắp đặt thực tế, ty ren M20 thường sử dụng kết hợp cùng bulong inox để tạo thành bộ siết – treo – khóa lực có khả năng chịu tải vượt trội và duy trì độ bền trong thời gian dài.

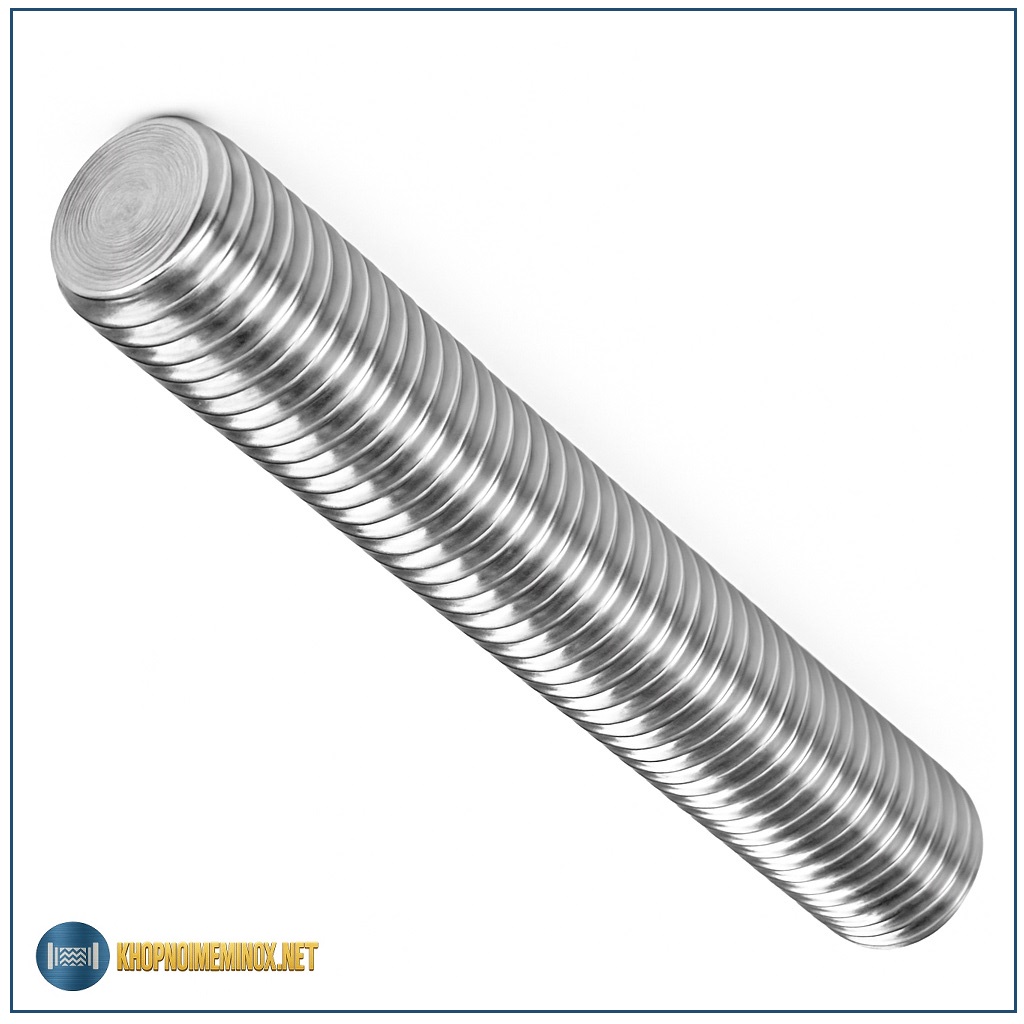

Ty ren inox m20

Cấu tạo & vật liệu

Cấu tạo ren suốt

Ty ren inox M20 có cấu tạo gồm:

Đường kính danh nghĩa: 20mm
Bước ren hệ mét tiêu chuẩn: 2.5mm
Ren suốt toàn bộ chiều dài
Hai đầu có thể cắt theo yêu cầu

Ren suốt cho phép điều chỉnh vị trí đai ốc linh hoạt, phù hợp cho hệ treo cần căn chỉnh chính xác theo cao độ thiết kế.

Vật liệu sản xuất

Ty ren inox M20 thường được sản xuất từ:

Inox 304 (A2-70) – dùng cho môi trường thông thường, ẩm cao
Inox 316 (A4-70) – dùng cho môi trường ven biển, hóa chất

Inox 304 phù hợp phần lớn công trình dân dụng và công nghiệp. Inox 316 được ưu tiên khi môi trường có muối biển hoặc hóa chất ăn mòn.

Nguyên lý hoạt động

Ty ren inox M20 hoạt động theo cơ chế liên kết ren cơ học:

Đai ốc inox M20 siết chặt vào thân ren
Lực siết tạo ma sát giữa các vòng ren
Tải trọng truyền dọc theo trục thanh ren

Trong hệ treo trần bê tông:

Đầu trên cố định bằng tắc kê nở M20
Thân ty chịu tải trọng lớn từ hệ ống hoặc kết cấu
Đai ốc khóa cố định vị trí theo thiết kế

Nhờ kích thước lớn, M20 giúp tăng độ ổn định và hệ số an toàn cho toàn bộ hệ treo.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Ty ren inox M20
Đường kính danh nghĩa	20mm
Bước ren tiêu chuẩn	2.5mm
Kiểu ren	Ren suốt hệ mét
Vật liệu phổ biến	Inox 304 / Inox 316
Cấp bền tham khảo	A2-70 / A4-70
Chiều dài tiêu chuẩn	1m – 3m
Bề mặt	Sáng bóng tự nhiên
Khả năng chống ăn mòn	Tốt – rất tốt
Nhiệt độ làm việc	-20°C đến 400–500°C
Ứng dụng	Hệ treo tải nặng
Tiêu chuẩn sản xuất	DIN 975 / DIN 976

Ưu điểm của ty ren inox M20

Khả năng chịu tải lớn

M20 phù hợp cho hệ treo ống PCCC chính, ống công nghiệp DN lớn hoặc máng cáp điện nhiều tầng có trọng lượng cao.

Giảm nguy cơ cong võng

Đường kính lớn giúp thanh ren ổn định hơn khi khoảng treo dài hoặc tải trọng tập trung.

Độ bền cao, chống gỉ tốt

Vật liệu inox đảm bảo tuổi thọ lâu dài, giảm chi phí bảo trì trong môi trường ẩm hoặc ngoài trời.

Tăng hệ số an toàn công trình

Đối với hệ treo quan trọng, việc dùng M20 giúp giảm rủi ro trong quá trình vận hành lâu dài.

Nhược điểm cần lưu ý

Giá thành cao hơn M16 và M14
Trọng lượng lớn, thi công cần thiết bị phù hợp
Không phù hợp cho hệ treo nhẹ vì gây lãng phí

So sánh nhanh với các kích thước khác

Kích thước	Mức tải phù hợp
M12	Trung bình
M16	Lớn
M20	Rất lớn
M24 trở lên	Siêu tải

Nếu hệ treo có tải trọng lớn và yêu cầu độ ổn định cao, M20 là lựa chọn an toàn hơn so với M16.

Ứng dụng thực tế

Ty ren inox M20 thường được dùng trong:

Treo ống PCCC chính đường kính lớn
Treo ống nước công nghiệp DN lớn
Hệ thống HVAC công suất cao
Treo máng cáp điện tải trọng lớn
Liên kết kết cấu thép phụ trợ
Nhà máy sản xuất quy mô lớn

Trong công trình công nghiệp nặng, việc sử dụng M20 giúp đảm bảo độ ổn định và giảm rủi ro kỹ thuật.

Lưu ý khi lựa chọn và lắp đặt

Tính toán tải trọng chính xác

Không chọn M20 theo cảm tính. Cần dựa vào tải trọng thực tế và khoảng cách treo giữa các điểm.

Dùng phụ kiện đồng bộ inox

Đai ốc, long đen và tắc kê nên cùng mác inox để tránh ăn mòn điện hóa và đảm bảo độ bền.

Siết lực đúng tiêu chuẩn

Nên sử dụng cờ lê lực để kiểm soát lực siết, tránh hỏng ren.

Kiểm tra định kỳ

Đối với hệ treo ngoài trời hoặc rung động mạnh, cần kiểm tra độ siết và tình trạng ren định kỳ.

Câu hỏi thường gặp

Ty ren inox M20 chịu tải bao nhiêu?

Tùy vào chiều dài và cách lắp đặt, nhưng M20 phù hợp cho hệ treo tải lớn trong công trình công nghiệp.

Khi nào nên dùng M20 thay vì M16?

Khi tải trọng cao, khoảng treo dài hoặc yêu cầu hệ số an toàn lớn hơn.

Ty ren M20 có sẵn inox 316 không?

Có. Có thể lựa chọn inox 304 hoặc 316 tùy môi trường sử dụng.

Chiều dài tiêu chuẩn của M20 là bao nhiêu?

Thông thường 1m đến 3m mỗi thanh và có thể cắt theo yêu cầu.

Có dùng ngoài trời lâu dài được không?

Có. Inox chống gỉ tốt, đặc biệt khi chọn đúng mác phù hợp môi trường.
