Hệ thống gia nhiệt bằng hơi thường sử dụng hơi nóng để truyền nhiệt cho bồn gia nhiệt, bộ trao đổi nhiệt, máy sấy, thiết bị hấp, nồi nấu hoặc dây chuyền sản xuất. Do môi trường làm việc có nhiệt độ cao, áp suất thay đổi và dễ phát sinh nước ngưng, việc lựa chọn khớp nối mềm inox cần được thực hiện cẩn thận. Nếu chọn sai loại, khớp nối có thể nhanh bị biến dạng, rò rỉ hoặc hư hỏng tại mối hàn và mặt bích.
Hệ thống gia nhiệt bằng hơi có đặc điểm gì?
Gia nhiệt bằng hơi là phương pháp dùng hơi nước nóng để truyền nhiệt cho thiết bị hoặc môi chất cần gia nhiệt. Hơi có thể đi trong đường ống chính, sau đó chia nhánh đến từng thiết bị sử dụng hơi.
Đặc điểm thường gặp của hệ thống này gồm:
- Nhiệt độ làm việc cao.
- Áp suất thay đổi theo tải sử dụng hơi.
- Có hiện tượng co giãn đường ống khi nóng lên.
- Có nước ngưng hình thành trong quá trình truyền nhiệt.
- Đường ống có thể rung do dòng hơi, bơm hoặc thiết bị phụ trợ.
- Các điểm kết nối cần độ kín cao để tránh rò rỉ hơi nóng.
- Một số vị trí thường xuyên tháo lắp để bảo trì thiết bị.
Vì vậy, khớp nối mềm inox dùng trong hệ thống gia nhiệt bằng hơi không nên chọn giống khớp nối dùng cho đường nước thông thường.
Khớp nối mềm inox có dùng được cho gia nhiệt bằng hơi không?
Khớp nối mềm inox có thể dùng cho hệ thống gia nhiệt bằng hơi nếu sản phẩm đáp ứng đúng điều kiện áp suất, nhiệt độ và kiểu chuyển động tại vị trí lắp đặt.
Trong hệ thống này, khớp nối mềm inox thường được sử dụng để:
- Giảm rung truyền từ thiết bị sang đường ống.
- Hỗ trợ kết nối giữa đường ống hơi và thiết bị gia nhiệt.
- Giảm lực tác động lên mặt bích, van và mối hàn.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Thuận tiện hơn khi tháo lắp thiết bị để vệ sinh, bảo trì.
- Hạn chế ứng suất tại các điểm nối cứng.
Tuy nhiên, khớp nối mềm inox không phải là thiết bị xử lý toàn bộ giãn nở nhiệt của tuyến ống hơi. Nếu đường ống dài, nhiệt độ cao và có mức co giãn lớn, cần tính toán riêng khớp giãn nở, điểm neo và giá dẫn hướng.
Nên chọn loại khớp nối mềm inox nào?
Với hệ thống gia nhiệt bằng hơi, loại khớp nối thường được ưu tiên là khớp nối mềm inox có ống sóng inox, lưới bện inox và đầu kết nối phù hợp với đường ống.
Tùy vị trí lắp đặt, có thể chọn các dạng sau:
Khớp nối mềm inox nối ren
Dạng nối ren phù hợp với đường ống nhỏ, nhánh hơi phụ, đường cấp hơi cho thiết bị nhỏ hoặc vị trí có không gian lắp đặt hẹp.
Khi chọn loại nối ren cần chú ý:
- Kích thước ren phải đúng tiêu chuẩn.
- Vật liệu làm kín ren phải chịu được hơi nóng.
- Không vặn xoắn thân khớp khi siết ren.
- Chỉ dùng cho áp suất và nhiệt độ nằm trong giới hạn cho phép.
- Không dùng để kéo lệch hai đầu ống về đúng vị trí.
Dạng nối ren có ưu điểm là gọn, dễ lắp, nhưng không phù hợp với mọi hệ thống hơi áp suất cao hoặc đường ống kích thước lớn.

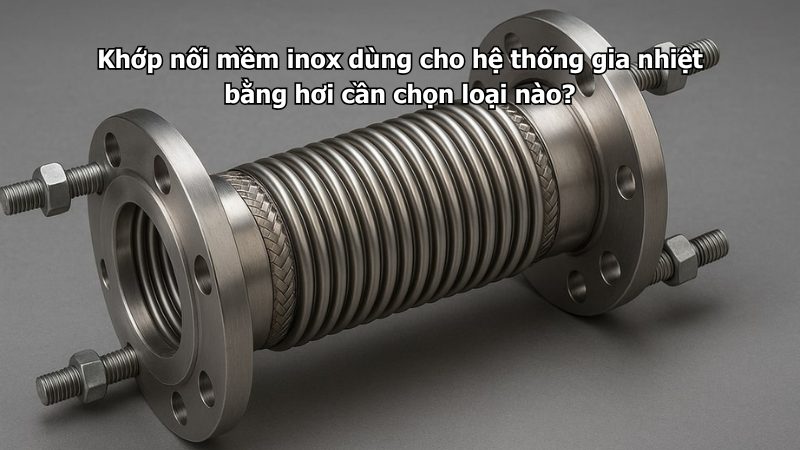

Khớp nối mềm inox mặt bích
Dạng mặt bích thường phù hợp hơn với đường ống hơi kích thước lớn, tuyến ống chính, vị trí gần thiết bị gia nhiệt hoặc nơi cần tháo lắp bảo trì thường xuyên.
Khi chọn dạng mặt bích cần kiểm tra:
- Kích thước DN của đường ống.
- Tiêu chuẩn mặt bích JIS, BS, DIN hoặc ANSI.
- Cấp áp suất PN hoặc Class.
- Số lượng và đường kính lỗ bulông.
- Bề mặt làm kín của mặt bích.
- Loại gioăng chịu nhiệt.
- Vật liệu bulông và đai ốc.
Không nên lắp hai mặt bích khác tiêu chuẩn bằng cách khoan sửa hoặc ép bulông tại công trình. Cách làm này dễ làm mặt bích lệch, gioăng ép không đều và gây rò rỉ hơi.
Khớp nối mềm inox đầu hàn
Dạng đầu hàn tạo liên kết chắc chắn, hạn chế rò rỉ tại đầu nối. Tuy nhiên, kiểu này yêu cầu kỹ thuật thi công cao và khó tháo lắp hơn so với mặt bích.
Khi hàn cần tránh làm ảnh hưởng đến phần ống mềm và lớp lưới bện. Không để tia lửa hàn, nhiệt hàn hoặc vật nóng tiếp xúc trực tiếp với thân khớp nối.
Chọn theo áp suất và nhiệt độ hơi
Đây là tiêu chí quan trọng nhất. Trong hệ thống gia nhiệt bằng hơi, không thể chọn khớp nối chỉ theo kích thước đường ống.
Cần xác định rõ:
- Áp suất hơi vận hành bình thường.
- Áp suất cao nhất có thể xuất hiện.
- Nhiệt độ hơi tương ứng.
- Hệ thống làm việc liên tục hay theo từng mẻ.
- Tần suất khởi động và dừng hệ thống.
- Áp suất thử kín hoặc thử thủy lực.
- Khả năng tăng áp khi van đóng mở nhanh.
Cần hiểu rằng khả năng chịu áp của khớp nối có thể giảm khi nhiệt độ tăng. Vì vậy, một sản phẩm chịu được áp suất cao ở nhiệt độ thường chưa chắc phù hợp với đường hơi nóng.
Không nên dùng áp suất thử làm áp suất vận hành liên tục. Sản phẩm cần có thông số làm việc phù hợp với điều kiện thực tế của hệ thống.
Chọn vật liệu inox phù hợp
Khớp nối mềm inox cho hệ thống gia nhiệt bằng hơi thường dùng inox 304, inox 316 hoặc 316L tùy điều kiện làm việc.
Inox 304
Inox 304 phù hợp với nhiều hệ thống hơi công nghiệp thông thường. Vật liệu này có khả năng chống gỉ tốt, chịu nhiệt tương đối ổn và giá thành hợp lý.
Inox 316 hoặc 316L
Inox 316 hoặc 316L nên được cân nhắc khi hệ thống đặt trong môi trường ẩm, có hóa chất, nước xử lý có tính ăn mòn hoặc khu vực yêu cầu độ bền cao hơn.
Khi kiểm tra vật liệu, cần xem toàn bộ cấu tạo sản phẩm, gồm:
- Phần ống mềm dạng sóng.
- Lớp lưới bện bên ngoài.
- Đầu ren hoặc mặt bích.
- Mối hàn hai đầu.
- Gioăng làm kín nếu có.
Không nên chỉ quan tâm vật liệu phần ống sóng mà bỏ qua lớp lưới bện và đầu kết nối.
Chú ý đến nước ngưng trong hệ thống hơi
Trong quá trình truyền nhiệt, hơi nóng mất nhiệt và tạo thành nước ngưng. Nếu nước ngưng không được thoát tốt, hệ thống có thể rung giật, phát tiếng va đập hoặc xuất hiện búa nước.
Nước ngưng có thể gây ảnh hưởng đến khớp nối như:
- Làm tăng tải trọng cục bộ.
- Gây va đập mạnh khi dòng hơi đẩy nước đi.
- Làm thân khớp nối rung giật bất thường.
- Tạo nguy cơ ăn mòn tại vị trí đọng nước.
- Làm hỏng gioăng, mặt bích và mối hàn.
- Giảm tuổi thọ của ống mềm và lớp lưới bện.
Vì vậy, hệ thống gia nhiệt bằng hơi cần có bẫy hơi, điểm xả nước ngưng và độ dốc đường ống phù hợp. Khớp nối mềm inox không phải thiết bị xử lý búa nước hoặc nước ngưng.
Không dùng khớp nối mềm để bù giãn nở quá mức
Đường ống hơi sẽ giãn nở khi nhiệt độ tăng. Nếu tuyến ống dài, mức giãn nở có thể lớn và tạo lực kéo đẩy đáng kể lên thiết bị.
Khớp nối mềm inox có thể tiếp nhận một phần dịch chuyển nhỏ trong giới hạn thiết kế. Tuy nhiên, không nên dùng sản phẩm như một đoạn bù giãn nở chính cho toàn bộ tuyến ống.
Với hệ thống hơi có nhiệt độ cao hoặc đường ống dài, cần tính toán thêm:
- Chiều dài tuyến ống.
- Mức tăng nhiệt độ.
- Hướng giãn nở.
- Vị trí điểm cố định.
- Vị trí giá dẫn hướng.
- Loại khớp giãn nở chuyên dụng.
- Không gian cho đường ống dịch chuyển.
Nếu dùng sai mục đích, khớp nối có thể bị kéo căng, nén liên tục, mỏi kim loại và rò rỉ sớm.
Chọn chiều dài khớp nối ra sao?
Chiều dài khớp nối ảnh hưởng trực tiếp đến khả năng giảm rung và độ bền. Sản phẩm quá ngắn dễ bị kéo căng, còn loại quá dài có thể bị võng, rung lắc hoặc tích tụ nước ngưng.
Khi chọn chiều dài cần dựa vào:
- Kích thước đường ống.
- Khoảng cách thực tế giữa hai đầu kết nối.
- Vị trí lắp nằm ngang hay thẳng đứng.
- Mức rung của thiết bị.
- Hướng dịch chuyển dự kiến.
- Bán kính uốn nhỏ nhất.
- Khuyến cáo kỹ thuật của nhà sản xuất.
Khớp nối phải được lắp ở trạng thái tự nhiên. Không kéo dài, ép ngắn hoặc uốn gập để bù sai số thi công.
Gioăng làm kín phải chịu được hơi nóng
Với khớp nối mềm inox mặt bích, gioăng là chi tiết rất quan trọng. Nhiều trường hợp rò rỉ không phải do thân khớp nối hỏng mà do chọn sai gioăng.
Gioăng dùng cho hệ thống hơi cần đáp ứng:
- Nhiệt độ hơi.
- Áp suất làm việc.
- Chu kỳ nóng nguội của hệ thống.
- Kiểu bề mặt mặt bích.
- Mức rung tại vị trí lắp.
- Điều kiện tháo lắp bảo trì.
Không nên dùng gioăng cao su thông thường cho đường hơi nóng nếu chưa kiểm tra giới hạn nhiệt độ. Khi hệ thống nóng lên, gioăng không phù hợp có thể bị chai cứng, biến dạng và xì hơi.
Vị trí lắp đặt nên bố trí thế nào?
Khớp nối mềm inox nên được lắp tại những vị trí cần giảm rung, hỗ trợ kết nối thiết bị hoặc thuận tiện tháo lắp. Không nên lắp tùy ý tại vị trí dễ đọng nước ngưng hoặc nơi sản phẩm phải chịu tải trọng lớn.
Một số vị trí thường gặp gồm:
- Gần đầu vào thiết bị gia nhiệt.
- Gần bộ trao đổi nhiệt.
- Trên nhánh cấp hơi cho thiết bị.
- Tại vị trí cần tháo lắp bảo trì định kỳ.
- Gần thiết bị có rung nhẹ.
- Đoạn kết nối giữa đường ống cứng và máy móc.
Khi lắp nằm ngang cần chú ý độ võng. Khi lắp gần thiết bị nóng, cần kiểm tra cả nhiệt độ môi trường xung quanh, không chỉ nhiệt độ bên trong đường ống.
Những lỗi cần tránh khi lựa chọn và lắp đặt
Một số lỗi thường gặp có thể làm khớp nối nhanh hỏng gồm:
- Chọn sản phẩm chỉ theo DN.
- Không cung cấp nhiệt độ hơi.
- Không kiểm tra áp suất tại nhiệt độ làm việc.
- Dùng gioăng không chịu nhiệt.
- Lắp mặt bích không đồng tâm.
- Dùng bulông để kéo hai đầu ống lệch về đúng vị trí.
- Kéo căng khớp nối để bù thiếu chiều dài.
- Uốn cong nhỏ hơn bán kính cho phép.
- Để thân khớp bị xoắn khi lắp ren.
- Để khớp nối chịu trọng lượng đường ống.
- Lắp tại vị trí dễ đọng nước ngưng.
- Dùng khớp nối mềm thay khớp giãn nở chuyên dụng.
Sau khi lắp cần tăng áp và tăng nhiệt từ từ, kiểm tra rò rỉ tại đầu nối, mặt bích, gioăng và mối hàn trước khi vận hành ổn định.
Dấu hiệu cần kiểm tra hoặc thay thế
Khớp nối mềm inox trong hệ thống gia nhiệt bằng hơi cần được kiểm tra định kỳ. Không nên chờ đến khi rò rỉ lớn mới xử lý.
Cần kiểm tra ngay khi xuất hiện:
- Có hơi xì tại mặt bích hoặc đầu nối.
- Thân ống bị móp, nứt hoặc đổi màu bất thường.
- Lưới bện bị bung, đứt hoặc dồn sợi.
- Mối hàn hai đầu có dấu hiệu nứt.
- Gioăng bị xì sau các chu kỳ nóng nguội.
- Khớp nối bị kéo căng hoặc võng xuống.
- Đường ống rung giật mạnh khi cấp hơi.
- Có tiếng va đập do nước ngưng hoặc búa nước.
- Bulông mặt bích thường xuyên bị lỏng.
Khi sản phẩm đã biến dạng, rò rỉ hoặc lưới bện hư hỏng, không nên hàn vá tạm thời. Giải pháp an toàn hơn là thay khớp nối mới đúng thông số.
Gợi ý lựa chọn sản phẩm phù hợp
Đối với đường ống hơi nhỏ, áp suất không quá cao và vị trí dễ thao tác, có thể cân nhắc khớp nối mềm inox nối ren nếu sản phẩm đáp ứng đúng nhiệt độ và áp suất. Với đường ống chính, đường hơi kích thước lớn hoặc vị trí gần thiết bị gia nhiệt, khớp nối mềm inox mặt bích thường là lựa chọn phù hợp hơn vì liên kết chắc chắn, dễ tháo lắp và dễ kiểm tra khi bảo trì.
Trước khi đặt hàng, cần cung cấp đầy đủ DN, chiều dài, áp suất hơi, nhiệt độ hơi, kiểu kết nối, tiêu chuẩn mặt bích, vị trí lắp đặt và tình trạng rung hoặc giãn nở của hệ thống.
Kết luận
Khớp nối mềm inox dùng cho hệ thống gia nhiệt bằng hơi nên được chọn theo áp suất, nhiệt độ, vật liệu inox, kiểu kết nối, chiều dài và vị trí lắp đặt. Với các vị trí đường hơi lớn hoặc cần tháo lắp thường xuyên, dạng mặt bích thường phù hợp hơn dạng ren.
Cần đặc biệt chú ý đến nước ngưng, búa nước, gioăng chịu nhiệt và hiện tượng giãn nở đường ống. Khớp nối phải được lắp ở trạng thái tự nhiên, không kéo căng, không xoắn và không dùng để thay thế khớp giãn nở chuyên dụng khi tuyến ống có mức co giãn lớn.
