Chi tiết danh mục - Khớp nối ống tròn

Khớp nối ống tròn là phụ kiện dùng để liên kết các đoạn ống sắt, ống thép, ống mạ kẽm hoặc inox tròn thành khung hoàn chỉnh mà không cần hàn. Sản phẩm được cố định bằng bu lông lục giác, giúp người dùng dễ dàng lắp khung kệ, giá treo, bàn ghế, giàn cây, khung biển quảng cáo và nhiều kết cấu khác. Với các kích thước phổ biến như phi 21, phi 25, phi 27 và phi 34, khớp nối ống tròn đáp ứng nhiều nhu cầu từ khung nhỏ gọn đến hệ khung cần độ chắc chắn cao hơn. Đây là giải pháp phù hợp cho những công trình cần thi công nhanh, dễ tháo lắp, thuận tiện vận chuyển và có thể tái sử dụng.

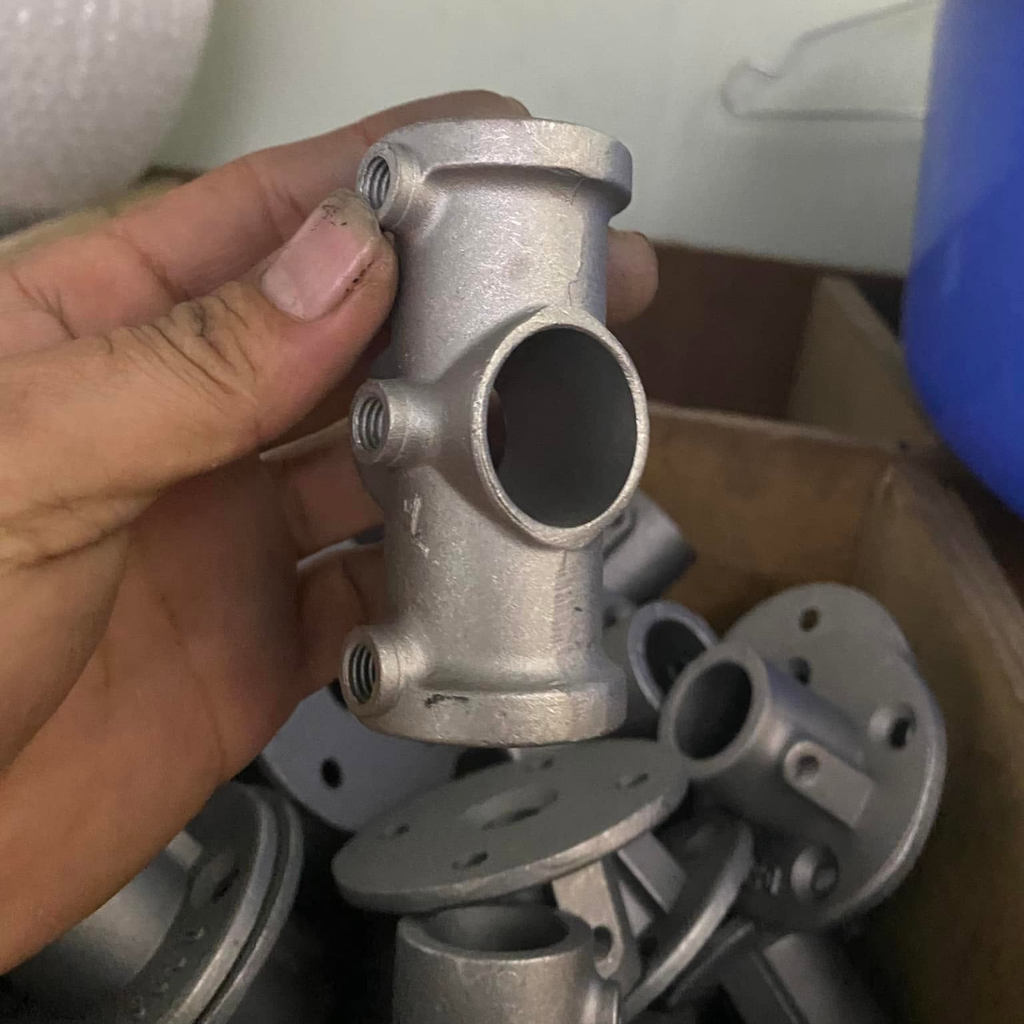

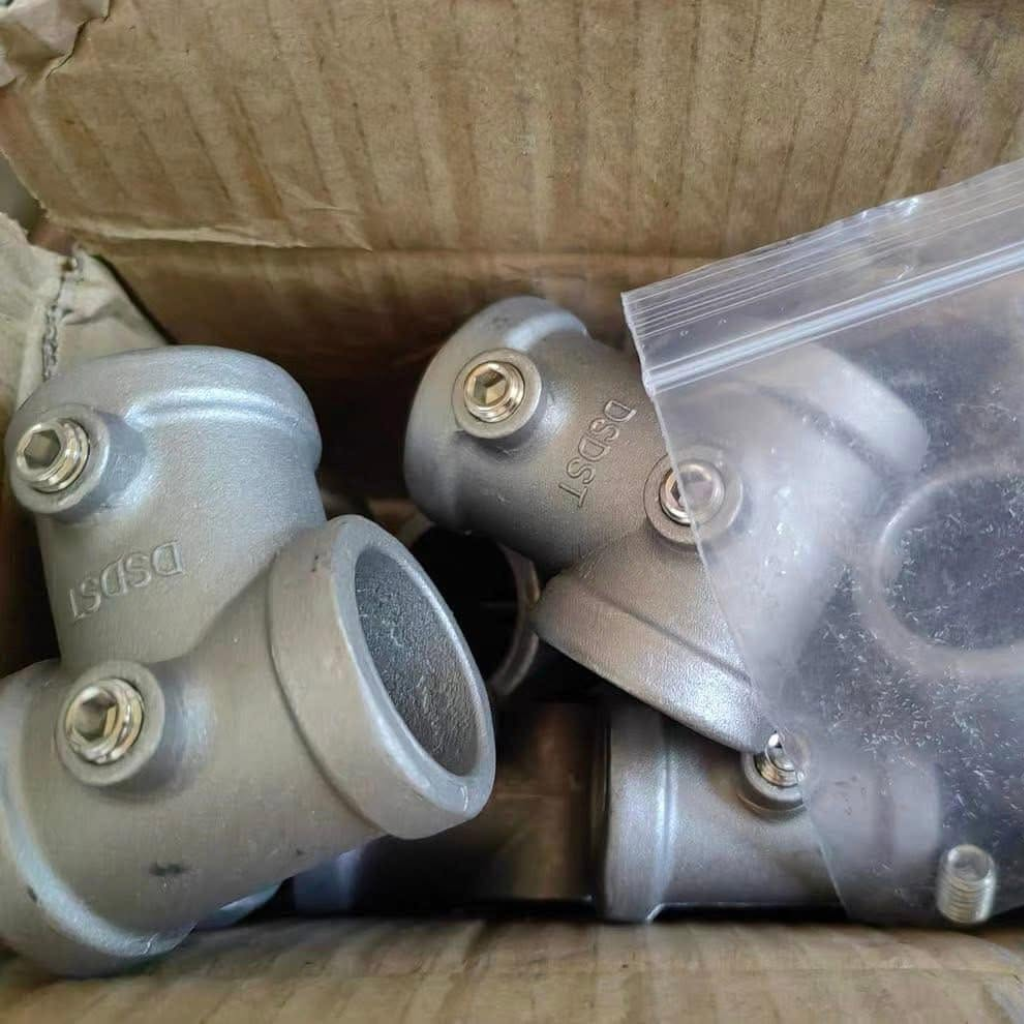

Khớp nối ống tròn là gì?

Tại Khớp nối mềm inox, khớp nối ống tròn là nhóm phụ kiện cơ khí được thiết kế để liên kết các thanh ống có tiết diện tròn thành một bộ khung hoàn chỉnh.

Khác với phụ kiện dùng cho đường ống dẫn nước, khớp nối ống tròn không có nhiệm vụ làm kín dòng chảy. Sản phẩm chủ yếu giữ các đoạn ống đúng vị trí, đúng góc và hạn chế tình trạng trượt hoặc xoay trong quá trình sử dụng.

Khớp được lắp bên ngoài hoặc tại đầu các đoạn ống, sau đó cố định bằng bu lông lục giác. Người lắp chỉ cần cắt ống theo kích thước yêu cầu, đưa ống vào đúng vị trí của khớp rồi siết chặt bu lông.

Phương pháp liên kết này không cần sử dụng máy hàn, không phải tạo ren và hạn chế làm cháy lớp sơn hoặc lớp mạ trên bề mặt ống. Khi cần thay đổi kích thước, di chuyển hoặc sửa chữa, người dùng chỉ cần nới bu lông để tháo từng thanh ống.

Nếu khớp và bu lông vẫn còn tốt, các phụ kiện có thể được sử dụng lại cho một bộ khung khác. Đây là điểm thuận tiện hơn so với kết cấu hàn cố định.

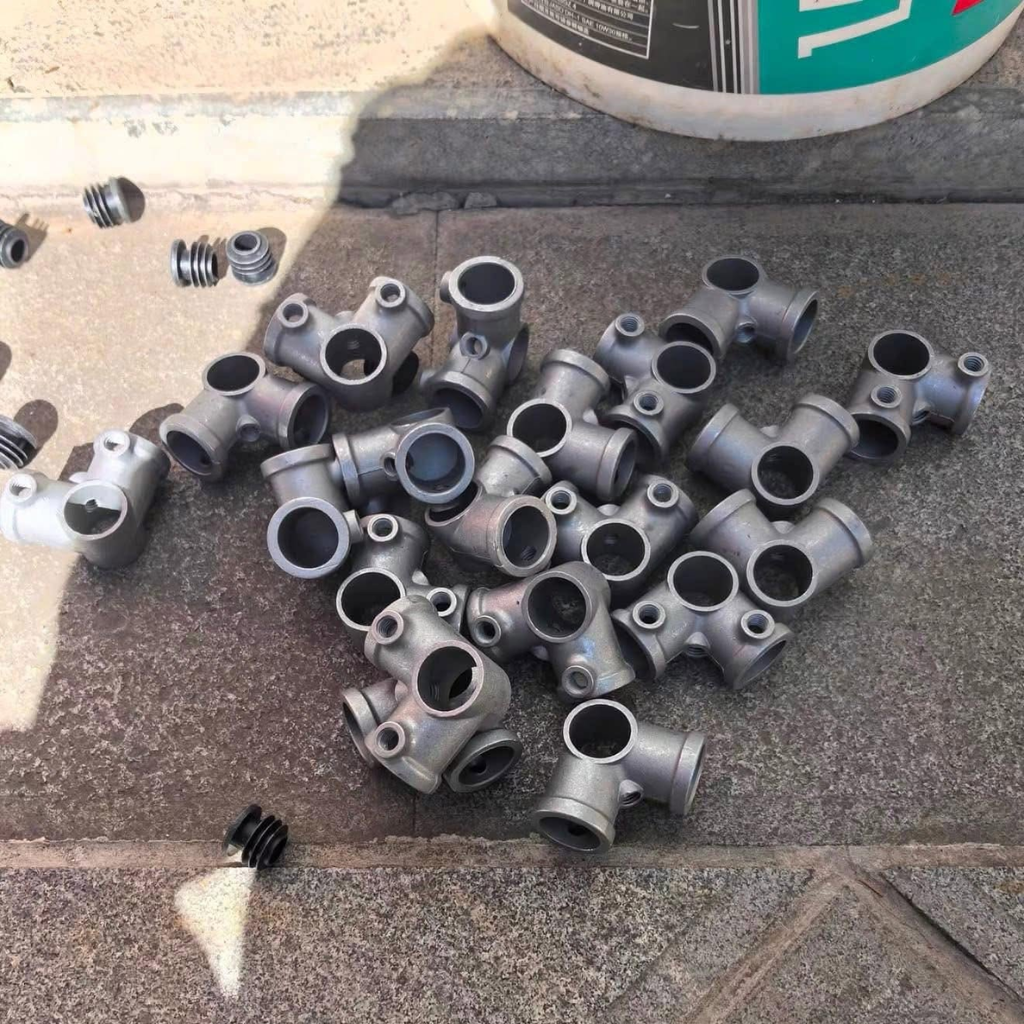

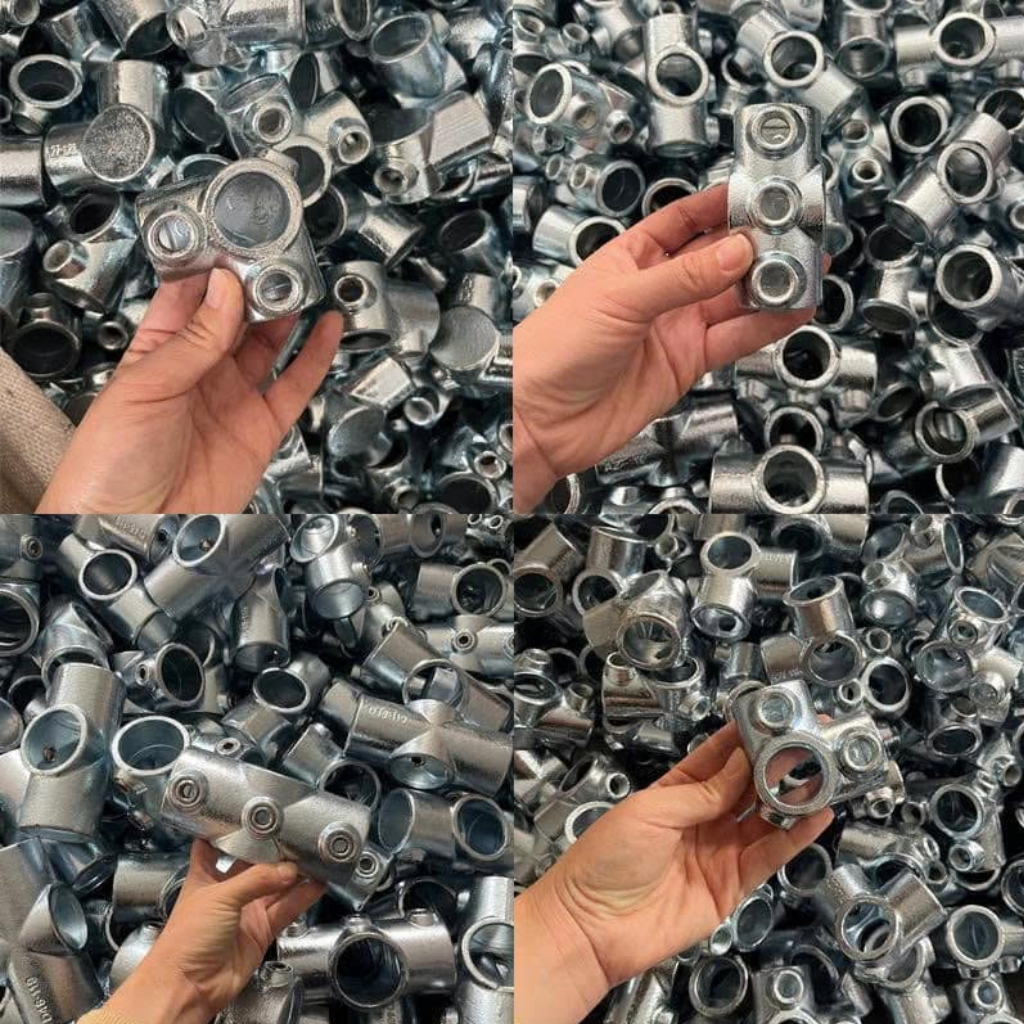

Phân loại khớp nối ống tròn

Khớp nối ống tròn được chia thành nhiều nhóm theo kích thước, số hướng liên kết, vật liệu ống và vị trí lắp đặt. Việc hiểu rõ từng loại giúp người dùng lựa chọn đúng sản phẩm, tránh tình trạng khớp quá rộng, quá chật hoặc không phù hợp với thiết kế bộ khung.

Ưu điểm của khớp nối ống tròn

Khớp nối ống tròn được sử dụng phổ biến trong các hệ khung lắp ghép bởi sản phẩm giúp giảm thời gian thi công, thuận tiện tháo lắp và không yêu cầu người sử dụng phải có kỹ thuật hàn chuyên nghiệp.

Không cần hàn

Khớp nối được cố định bằng bu lông nên không cần sử dụng máy hàn, que hàn hoặc nguồn điện công suất lớn.

Người dùng có thể lắp đặt ngay tại gia đình, cửa hàng, nhà vườn hoặc công trình mà không phải chuẩn bị khu vực hàn riêng.

Không cần tạo ren đầu ống

Các đoạn ống sau khi cắt và làm sạch có thể đưa trực tiếp vào khớp. Người lắp không cần dùng máy tiện ren hoặc đầu nối ren chuyên dụng.

Điều này giúp giảm số công đoạn gia công và hạn chế phát sinh thêm chi phí.

Thi công nhanh chóng

Quá trình lắp đặt chủ yếu gồm đo, cắt ống, đưa ống vào khớp, căn chỉnh và siết bu lông.

Khi đã chuẩn bị đầy đủ vật tư và bản vẽ, bộ khung có thể được hoàn thiện trong thời gian ngắn hơn so với phương pháp hàn.

Dễ tháo lắp và vận chuyển

Người dùng có thể nới bu lông để tháo từng đoạn ống. Bộ khung sau khi tháo chiếm ít diện tích hơn, thuận tiện vận chuyển hoặc cất giữ.

Đặc điểm này phù hợp với gian hàng hội chợ, khung trưng bày, giá treo hoặc kết cấu chỉ sử dụng trong một khoảng thời gian.

Dễ thay đổi kích thước bộ khung

Nếu cần tăng chiều cao, chiều rộng hoặc chiều dài, người dùng có thể thay thanh ống khác mà không phải phá bỏ toàn bộ kết cấu.

Việc thay đổi vị trí thanh ngang, số tầng kệ hoặc kiểu bố trí cũng thuận tiện hơn.

Có nhiều kiểu liên kết

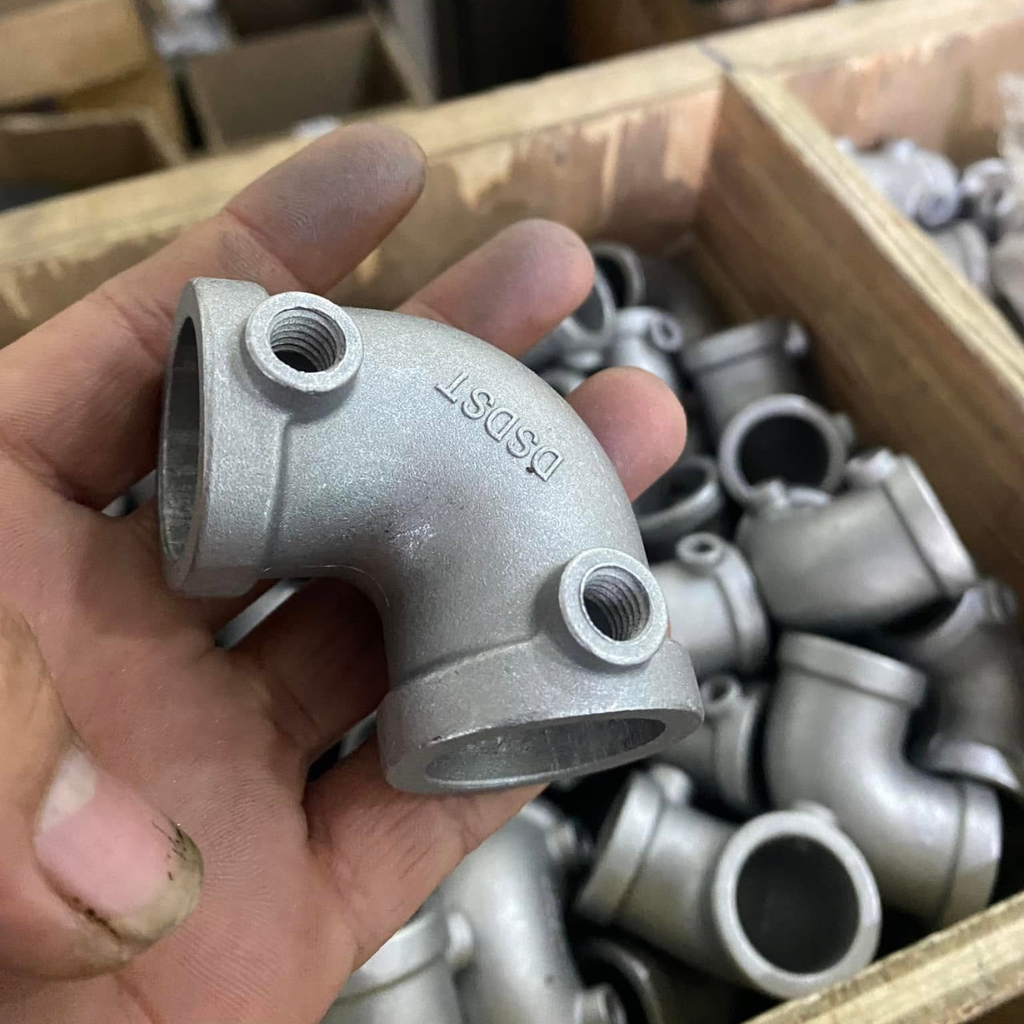

Khớp nối ống tròn có nhiều dạng như khớp góc, chữ T, ba hướng, bốn hướng, nối thẳng và chân đế.

Các loại khớp này có thể kết hợp với nhau để tạo thành nhiều kiểu bàn, kệ, giá treo, giàn cây và khung trang trí khác nhau.

Hạn chế làm hỏng bề mặt ống

Hàn trực tiếp có thể làm cháy lớp sơn hoặc lớp mạ trên bề mặt ống. Khớp nối bu lông không sử dụng nhiệt nên hạn chế ảnh hưởng đến lớp phủ bảo vệ.

Có thể tái sử dụng

Khi không còn sử dụng bộ khung cũ, người dùng có thể tháo khớp và ống để lắp cho một kết cấu khác.

Khả năng tái sử dụng phụ thuộc vào tình trạng thân khớp, ren bu lông và mức độ biến dạng của ống.

Hình thức gọn gàng

Các vị trí liên kết có hình thức tương đối đồng đều, không xuất hiện vết hàn cháy hoặc phần kim loại dư.

Sản phẩm phù hợp với kệ trưng bày, giá treo quần áo, khung trang trí và những vị trí yêu cầu tính thẩm mỹ.

So sánh khớp nối ống tròn và khớp nối hộp vuông

Khớp nối ống tròn và khớp nối hộp vuông đều được dùng để tạo các bộ khung lắp ghép không cần hàn. Tuy nhiên, hai loại có hình dạng, khả năng chống xoay và phạm vi ứng dụng khác nhau.

So sánh theo hình dạng vật liệu

Khớp nối ống tròn: Dùng cho ống có tiết diện tròn như ống sắt, ống thép mạ kẽm hoặc inox tròn.

Khớp nối hộp vuông: Dùng cho sắt hộp, thép hộp hoặc inox hộp vuông có kích thước ngoài phù hợp.

Hai loại không thể thay thế trực tiếp cho nhau vì hình dạng đầu lắp khác nhau.

So sánh theo khả năng chống xoay

Khớp nối ống tròn: Ống có thể bị xoay nếu khớp không vừa kích thước hoặc bu lông chưa được siết đủ lực.

Khớp nối hộp vuông: Tiết diện vuông giúp hạn chế xoay tốt hơn và giữ góc khung ổn định.

So sánh theo tính thẩm mỹ

Ống tròn: Có hình thức mềm mại, ít góc cạnh, phù hợp với giá treo, lan can trang trí nhẹ, giàn cây và nội thất kiểu công nghiệp.

Hộp vuông: Tạo cảm giác chắc chắn, thẳng và vuông vắn, phù hợp với bàn, kệ, vách ngăn và giá đỡ.

So sánh theo khả năng vệ sinh

Ống tròn ít có góc cạnh nên dễ lau chùi và ít bám bụi tại bề mặt.

Hộp vuông có các mặt phẳng rõ ràng nhưng phần góc có thể bám bụi nhiều hơn nếu đặt trong môi trường sản xuất hoặc kho hàng.

So sánh theo ứng dụng

Khớp nối ống tròn: Giá treo quần áo, giàn cây, khung biển, khung trang trí, giá phơi và bàn ghế.

Khớp nối hộp vuông: Kệ hàng, khung bàn, vách ngăn, giá đỡ, tủ khung và kết cấu cần giữ góc vuông.

Bảng so sánh tổng hợp

Tiêu chí	Khớp nối ống tròn	Khớp nối hộp vuông
Hình dạng ống	Tiết diện tròn	Tiết diện vuông
Khả năng chống xoay	Tốt khi siết đúng	Rất tốt
Khả năng tháo lắp	Rất tốt	Rất tốt
Mức độ gọn nhẹ	Tốt	Tùy kích thước
Tính thẩm mỹ	Mềm mại, ít góc cạnh	Vuông vắn, chắc chắn
Khả năng vệ sinh	Dễ lau chùi	Dễ vệ sinh bề mặt phẳng
Ứng dụng	Giá treo, giàn cây, khung trang trí	Bàn, kệ, vách ngăn, giá đỡ
Kích thước phổ biến	Phi 21, 25, 27, 34	20×20, 25×25, 30×30, 40×40

Khớp nối ống tròn phù hợp với những bộ khung cần hình thức gọn, ít góc cạnh và có thể điều chỉnh linh hoạt. Khớp nối hộp vuông phù hợp hơn với kết cấu yêu cầu giữ góc vuông và hạn chế xoay.

Ứng dụng của khớp nối ống tròn

Khớp nối ống tròn được sử dụng trong nhiều công việc dân dụng, thương mại và sản xuất. Tùy kích thước ống, độ dày và cách bố trí, sản phẩm có thể tạo thành nhiều loại kết cấu khác nhau.

Làm giá treo quần áo

Đây là một trong những ứng dụng phổ biến nhất của khớp nối ống tròn.

Ống tròn có bề mặt dễ cầm nắm, ít góc cạnh và phù hợp với móc treo quần áo. Bộ giá có thể tháo rời để vận chuyển hoặc thay đổi chiều cao khi cần.

Làm khung kệ để đồ

Khớp nối được dùng để tạo kệ gia đình, kệ trưng bày, giá để giày dép, kệ cây cảnh và kệ chứa đồ tải nhẹ.

Đối với kệ dài hoặc nhiều tầng, cần bổ sung chân giữa và thanh giằng để hạn chế võng hoặc rung lắc.

Lắp khung bàn và ghế

Ống tròn kết hợp với khớp nối có thể tạo thành khung bàn nhỏ, bàn cà phê, bàn trưng bày hoặc ghế tải nhẹ.

Mặt bàn có thể được cố định bằng chân đế hoặc phụ kiện liên kết với bề mặt phẳng.

Làm giàn cây và khung trồng rau

Khớp nối ống tròn thích hợp để lắp giàn cây leo, khung trồng rau, giàn hoa và khung che tạm thời.

Khi thay đổi vị trí trồng hoặc kích thước luống, người dùng có thể tháo và lắp lại khung.

Làm khung biển quảng cáo

Sản phẩm được dùng để tạo khung biển, bảng thông tin, bảng chỉ dẫn và khung trang trí tại cửa hàng.

Cách lắp bằng bu lông giúp hạn chế việc phải hàn trực tiếp tại vị trí thi công.

Lắp khung gian hàng hội chợ

Gian hàng hội chợ hoặc khu trưng bày thường cần lắp nhanh và tháo dỡ sau thời gian ngắn.

Khớp nối ống tròn giúp các thanh ống có thể tháo rời, đóng gói và vận chuyển đến địa điểm khác.

Làm giá phơi quần áo

Ống tròn phù hợp để làm thanh treo và giá phơi. Bộ khung có thể điều chỉnh chiều cao, chiều rộng hoặc tháo cất khi không sử dụng.

Làm khung trang trí cửa hàng

Khớp nối được dùng để tạo khung trang trí, khung treo đèn, khung trưng bày sản phẩm hoặc khu vực chụp ảnh.

Bề mặt ống tròn mang lại hình thức gọn, phù hợp với nhiều phong cách thiết kế.

Làm khung bảo vệ thiết bị

Ống tròn có thể được sử dụng làm khung bao quanh các thiết bị tải nhẹ hoặc khu vực cần phân cách.

Bộ khung cần có đủ chân đế, thanh ngang và thanh giằng để hạn chế rung lắc.

Làm các sản phẩm tự lắp ráp

Người dùng có thể dùng khớp nối ống tròn để làm:

• Giá treo dụng cụ
• Kệ cây cảnh
• Khung chụp ảnh
• Giá để giày
• Khung phơi đồ
• Bàn trang trí
• Giá treo biển
• Khung che nhẹ
• Khung để vật dụng gia đình
• Mô hình lắp ghép bằng ống thép

Lưu ý khi lựa chọn khớp nối ống tròn

Việc chọn đúng khớp nối giúp sản phẩm lắp vừa với ống, giữ chắc và hạn chế tình trạng rung lắc trong quá trình sử dụng.

Đo đúng đường kính ngoài của ống

Đây là yếu tố quan trọng nhất khi lựa chọn khớp nối ống tròn.

Người mua nên sử dụng thước kẹp để đo đường kính ngoài thực tế của ống, không nên chỉ dựa vào tên gọi hoặc kích thước danh nghĩa.

Các kích thước khớp phổ biến gồm:

• Phi 21
• Phi 25
• Phi 27
• Phi 34

Nếu khớp lớn hơn đường kính ống, vị trí liên kết có thể bị lỏng. Nếu khớp nhỏ hơn, người dùng sẽ không thể đưa ống vào đúng vị trí.

Xác định đúng vật liệu ống

Khớp nối có thể sử dụng với ống sắt, ống thép, ống mạ kẽm hoặc inox tròn. Tuy nhiên, bề mặt và độ cứng của từng loại ống khác nhau.

Ống có lớp sơn hoặc lớp mạ dày có thể làm thay đổi kích thước ngoài. Người mua cần đo trực tiếp sau khi hoàn thiện bề mặt.

Kiểm tra độ dày thành ống

Độ dày thành ống ảnh hưởng đến khả năng chịu tải và khả năng chịu lực siết của bu lông.

Ống quá mỏng có thể bị lõm khi siết mạnh. Ống dày hơn cho độ cứng tốt hơn nhưng làm tăng trọng lượng bộ khung.

Xác định kiểu liên kết

Người dùng nên phác thảo trước bộ khung để xác định số lượng:

• Khớp góc hai hướng
• Khớp chữ T
• Khớp góc ba hướng
• Khớp bốn hướng
• Khớp nối thẳng
• Khớp chân đế

Việc chuẩn bị bản vẽ giúp hạn chế mua thiếu phụ kiện hoặc chọn sai kiểu khớp.

Xác định tải trọng sử dụng

Khả năng chịu tải của bộ khung không chỉ phụ thuộc vào đường kính ống mà còn liên quan đến:

• Độ dày thành ống
• Chiều dài từng thanh
• Khoảng cách giữa các chân đỡ
• Số lượng thanh ngang
• Số lượng thanh giằng
• Kiểu khớp sử dụng
• Chất lượng bu lông
• Cách phân bố vật dụng trên khung

Không nên tự xác định tải trọng chỉ dựa vào kích thước phi của khớp.

Kiểm tra môi trường lắp đặt

Khớp và ống mạ phù hợp với môi trường trong nhà hoặc khu vực ngoài trời có mái che.

Nếu lắp tại nơi thường xuyên có nước mưa, độ ẩm hoặc hóa chất, cần lựa chọn vật liệu và lớp phủ phù hợp.

Lắp thử trước khi mua số lượng lớn

Với dự án cần nhiều khớp nối, khách hàng nên gửi mẫu ống hoặc mua thử số lượng nhỏ để kiểm tra độ vừa khít.

Việc lắp thử giúp hạn chế rủi ro sai kích thước giữa các loại ống của những nhà sản xuất khác nhau.

Lưu ý khi lắp đặt khớp nối ống tròn

Việc lắp đặt đúng kỹ thuật giúp bộ khung cân bằng, hạn chế rung lắc và kéo dài thời gian sử dụng của khớp nối.

Chuẩn bị trước khi lắp đặt

• Phác thảo hoặc lập bản vẽ bộ khung.
• Tính số lượng từng kiểu khớp cần sử dụng.
• Đo và cắt các đoạn ống theo đúng chiều dài.
• Làm sạch ba via và cạnh sắc tại đầu cắt.
• Kiểm tra đường kính ngoài của ống.
• Chuẩn bị khóa lục giác, thước đo và dụng cụ cân bằng.
• Kiểm tra thân khớp và ren bu lông trước khi lắp.

Không siết bu lông quá chặt

Siết quá mạnh có thể làm lõm ống, hỏng ren hoặc khiến thân khớp bị biến dạng.

Người lắp nên siết vừa đủ để giữ chắc ống. Sau khi bộ khung đã được căn chỉnh hoàn chỉnh mới siết lại lần cuối.

Đưa ống vào đủ chiều sâu

Ống cần được đưa vào đúng vị trí và đủ chiều sâu trên thân khớp.

Nếu phần ống nằm trong khớp quá ngắn, khả năng giữ có thể giảm và làm mối nối dễ rung lắc.

Căn chỉnh trước khi siết hoàn toàn

Không nên siết chặt từng khớp ngay khi vừa lắp.

Người dùng nên siết nhẹ để giữ tạm, sau đó kiểm tra chiều dài, chiều rộng, chiều cao và độ cân bằng của toàn bộ bộ khung.

Bổ sung thanh giằng

Khung có chiều cao lớn, nhịp dài hoặc thường xuyên di chuyển cần được bổ sung thanh giằng.

Thanh giằng giúp hạn chế rung, lắc ngang và biến dạng khi đặt vật dụng lên khung.

Bổ sung chân đỡ giữa

Đối với kệ dài hoặc bàn có nhịp lớn, cần bổ sung chân đỡ tại vị trí giữa.

Không nên để toàn bộ tải trọng dồn vào hai đầu vì có thể làm thanh ống bị võng.

Cố định chân đế

Nếu thiết kế có chân đế, cần bắt vít chắc chắn xuống nền, tường hoặc mặt bàn.

Việc cố định giúp bộ khung ổn định và hạn chế bị dịch chuyển khi sử dụng.

Kiểm tra sau khi lắp

Sau khi hoàn thiện, cần kiểm tra:

• Độ cân bằng của bộ khung
• Độ chắc của từng bu lông
• Vị trí chân đế
• Tình trạng xoay của thanh ống
• Độ rung khi tác động nhẹ
• Tình trạng lõm hoặc biến dạng tại vị trí siết

Nên đặt tải từ từ và quan sát bộ khung trước khi sử dụng chính thức.

Bảo trì định kỳ

• Kiểm tra và siết lại bu lông sau thời gian đầu sử dụng.
• Kiểm tra thường xuyên với khung có rung động hoặc di chuyển.
• Vệ sinh bụi, nước và độ ẩm trên bề mặt khớp.
• Xử lý khi lớp mạ bị bong hoặc xuất hiện gỉ sét.
• Thay thế khớp bị nứt, cong hoặc biến dạng.
• Không tiếp tục dùng bu lông bị trờn ren.
• Không sử dụng khớp nối khung cho đường ống dẫn nước hoặc khí có áp lực.

Khách hàng cần lắp khung có tiết diện vuông có thể tham khảo thêm danh mục Khớp nối hộp vuông để lựa chọn các kích thước 20×20, 25×25, 30×30 và 40×40 phù hợp.
