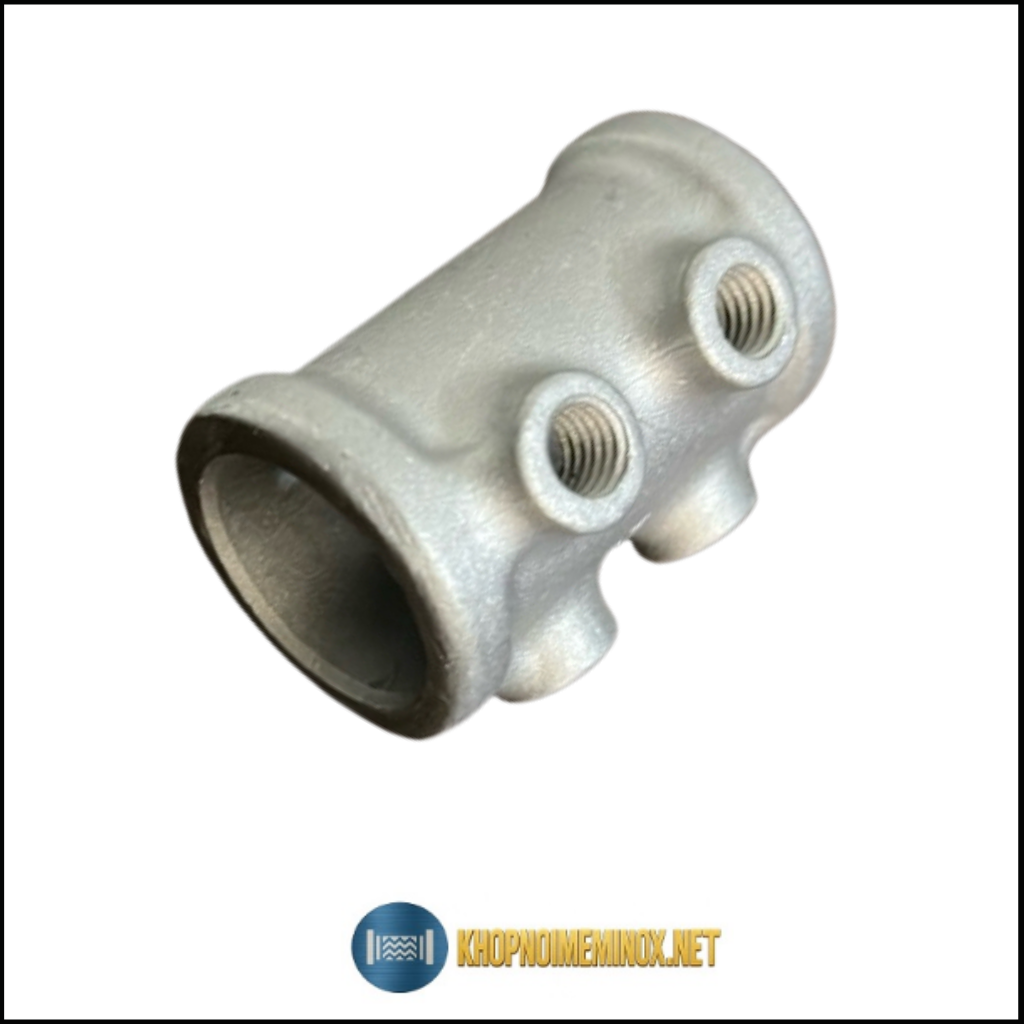

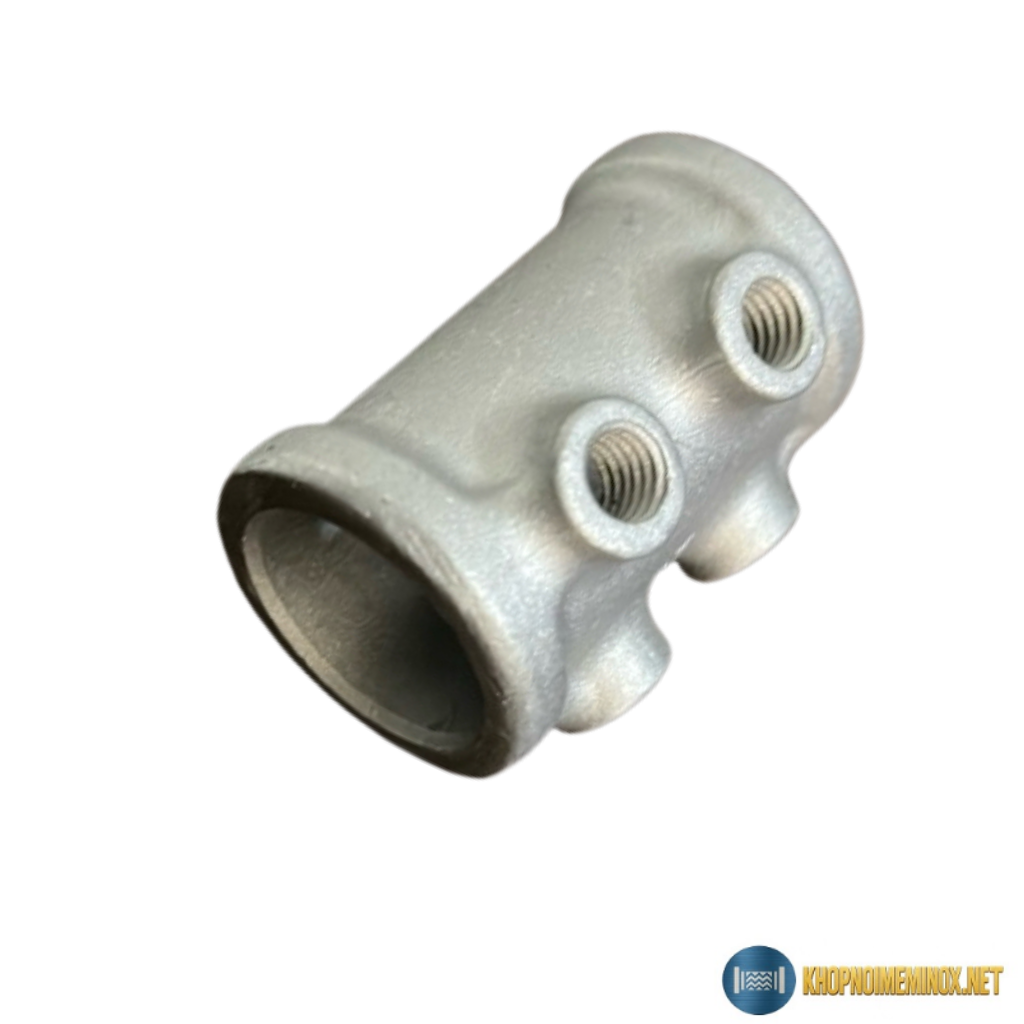

Giới thiệu khớp nối ống tròn phi 27
Tại Khớp nối mềm inox, khớp nối ống tròn phi 27 là phụ kiện dùng để liên kết các đoạn ống tròn thành khung hoàn chỉnh. Sản phẩm được cố định bằng bu lông lục giác nên không cần hàn, không cần làm ren và có thể tháo lắp khi cần thay đổi kết cấu.
Khớp nối phi 27 thường sử dụng cho ống sắt, ống thép hoặc ống mạ kẽm có đường kính ngoài khoảng 27 mm. Người lắp chỉ cần cắt ống theo chiều dài mong muốn, đưa ống vào đúng vị trí trên khớp và siết chặt bu lông.
So với các kích thước phi 21 và phi 25, khớp nối phi 27 phù hợp với những bộ khung cần độ cứng và khả năng chịu tải tốt hơn. Sản phẩm thường được dùng để làm kệ để hàng, giá treo quần áo, khung bàn, giàn cây, khung biển quảng cáo và các kết cấu lắp ghép dân dụng.
Cách lắp bằng bu lông giúp hạn chế làm cháy hoặc bong lớp mạ trên bề mặt ống như khi hàn. Khi cần di chuyển, sửa chữa hoặc thay đổi kích thước, người dùng chỉ cần nới lỏng bu lông để tháo từng đoạn ống.
Cấu tạo của khớp nối ống tròn phi 27
Khớp nối ống tròn phi 27 có cấu tạo đơn giản, gồm thân khớp và hệ thống bu lông siết. Tùy từng vị trí lắp đặt, sản phẩm sẽ có hình dạng và số đầu nối khác nhau.
Thân khớp nối
Thân khớp được tạo hình phù hợp với tiết diện của ống tròn phi 27. Bộ phận này có nhiệm vụ giữ các đoạn ống đúng vị trí và hạn chế tình trạng trượt, xoay hoặc lệch góc trong quá trình sử dụng.
Vật liệu thân thường là kim loại có độ cứng phù hợp. Bề mặt bên ngoài được mạ hoặc xử lý chống oxy hóa nhằm hạn chế gỉ sét trong điều kiện sử dụng thông thường.
Tùy theo mục đích, thân khớp có thể được thiết kế thành dạng co, chữ T, góc ba hướng, góc bốn hướng, nối thẳng hoặc chân đế.
Bu lông lục giác
Bu lông lục giác là bộ phận tạo lực ép giữa thân khớp và bề mặt ống. Khi được siết chặt, bu lông giúp khớp ôm chắc vào ống và giữ ổn định toàn bộ kết cấu.
Người dùng có thể sử dụng khóa lục giác thông dụng để điều chỉnh độ chặt. Khi cần tháo khung, chỉ cần nới bu lông mà không phải cắt ống hoặc phá bỏ mối nối.
Lớp phủ bề mặt
Bề mặt thân khớp thường được mạ kẽm hoặc xử lý chống oxy hóa. Lớp phủ giúp hạn chế gỉ sét, đồng thời tạo màu sắc sáng và gọn gàng cho bộ khung.
Nếu sản phẩm được lắp ngoài trời hoặc tại khu vực có độ ẩm cao, người dùng nên kiểm tra định kỳ để phát hiện tình trạng bong lớp phủ hoặc ăn mòn.
Các kiểu khớp nối phi 27 phổ biến
Khớp nối ống tròn phi 27 có nhiều kiểu khác nhau để phù hợp với từng vị trí trong bộ khung.
Khớp co hai hướng
Khớp co dùng để nối hai đoạn ống tạo thành một góc. Loại này thường được đặt tại góc bàn, góc kệ, khung hộp hoặc giá đỡ.
Khớp chữ T ba hướng
Khớp chữ T cho phép liên kết ba đoạn ống. Sản phẩm thích hợp với vị trí cần tạo nhánh ngang, thanh đỡ giữa hoặc chân của bộ khung.
Khớp góc ba hướng
Khớp góc ba hướng thường được sử dụng tại các góc của khung. Ba đầu nối giúp tạo chiều dài, chiều rộng và chiều cao cho kết cấu.
Khớp bốn hướng
Khớp bốn hướng dùng tại vị trí có nhiều đoạn ống giao nhau. Loại này phù hợp với kệ nhiều tầng, khung chia ô hoặc hệ thống cần nhiều thanh đỡ.
Khớp nhiều hướng
Khớp nhiều hướng giúp liên kết bốn, năm hoặc nhiều đoạn ống tại cùng một điểm. Sản phẩm thường được dùng cho các kết cấu có thiết kế phức tạp.
Khớp nối thẳng
Khớp nối thẳng dùng để liên kết hai đoạn ống theo cùng một đường. Đây là giải pháp phù hợp khi cần tăng chiều dài khung mà không muốn hàn nối trực tiếp.
Khớp chân đế
Khớp chân đế có phần mặt phẳng để bắt vít vào sàn, tường, mặt bàn hoặc bề mặt cố định. Sản phẩm giúp giữ đầu ống chắc chắn và hạn chế rung lắc.
Nguyên lý hoạt động
Khớp nối ống tròn phi 27 hoạt động dựa trên lực kẹp cơ học của bu lông.
Đầu tiên, các đoạn ống được đưa vào đúng vị trí trên thân khớp. Sau khi căn chỉnh chiều dài, góc và độ cân bằng, người lắp sử dụng khóa lục giác để siết bu lông.
Lực siết làm thân khớp ép chặt vào bề mặt ống, giữ các đoạn ống không bị dịch chuyển. Quá trình này không cần sử dụng nhiệt, vật liệu hàn hoặc tạo ren tại đầu ống.
Khi cần tháo dỡ, người dùng chỉ cần nới lỏng bu lông và rút ống ra khỏi khớp. Nếu thân khớp và bu lông chưa bị cong, nứt hoặc ăn mòn nghiêm trọng, sản phẩm có thể tiếp tục được sử dụng.
Thông số kỹ thuật
| Thông số | Giá trị tham khảo |
|---|---|
| Tên sản phẩm | Khớp nối ống tròn phi 27 |
| Kích thước danh nghĩa | Phi 27 |
| Đường kính ống phù hợp | Khoảng 27 mm |
| Loại ống sử dụng | Ống sắt, ống thép, ống mạ kẽm |
| Vật liệu thân | Kim loại mạ kẽm |
| Bộ phận cố định | Bu lông lục giác |
| Phương pháp thi công | Không cần hàn, không cần làm ren |
| Kiểu liên kết | Co, tê, góc nhiều hướng, nối thẳng, chân đế |
| Khả năng tháo lắp | Có thể tháo và tái sử dụng |
| Màu sắc | Màu kim loại sáng |
| Môi trường sử dụng | Trong nhà, ngoài trời có mái che |
| Khả năng làm kín | Không có |
| Ứng dụng | Khung kệ, giá treo, bàn ghế, khung trang trí |
| Xuất xứ | Tùy từng lô hàng |
Thông số trên mang tính tham khảo. Kích thước thực tế có thể thay đổi theo loại ống, kiểu khớp và nhà sản xuất. Khách hàng nên đo đường kính ngoài của ống trước khi đặt mua.
Ưu điểm của khớp nối ống tròn phi 27
Không cần hàn
Khớp được cố định bằng bu lông nên không cần sử dụng máy hàn, que hàn hoặc nguồn điện công suất lớn.
Điều này giúp việc thi công thuận tiện hơn tại gia đình, cửa hàng, nhà vườn và những vị trí khó đưa máy hàn vào.
Không cần tạo ren đầu ống
Ống sau khi được cắt và làm sạch có thể lắp trực tiếp vào khớp. Người dùng không phải thực hiện thêm công đoạn tạo ren.
Thi công nhanh chóng
Quá trình lắp đặt chủ yếu gồm cắt ống, đưa ống vào khớp và siết bu lông. Khi đã chuẩn bị đủ phụ kiện, bộ khung có thể được hoàn thiện trong thời gian ngắn.
Dễ tháo lắp và điều chỉnh
Người dùng có thể nới bu lông để thay đổi chiều cao, chiều dài hoặc hình dạng của khung. Đây là ưu điểm lớn so với kết cấu hàn cố định.
Có nhiều kiểu liên kết
Các loại co, tê, góc nhiều hướng, nối thẳng và chân đế có thể kết hợp để tạo thành nhiều dạng khung khác nhau.
Có thể tái sử dụng
Nếu thân khớp và bu lông vẫn còn tốt, sản phẩm có thể được tháo ra để sử dụng cho một kết cấu khác.
Độ ổn định tốt
Khớp phi 27 sử dụng cho ống có đường kính tương đối lớn nên phù hợp với các bộ khung cần độ cứng và khả năng chịu tải tốt hơn loại phi 21 hoặc phi 25.
Tuy nhiên, khả năng chịu tải thực tế còn phụ thuộc vào độ dày ống, số lượng điểm đỡ, chiều dài khung và cách lắp đặt.
Hạn chế của sản phẩm
Phải chọn đúng kích thước ống
Nếu đường kính ống nhỏ hơn kích thước của khớp, vị trí liên kết có thể bị lỏng. Nếu ống lớn hơn, người dùng sẽ không thể đưa ống vào đúng vị trí.
Bu lông có thể bị lỏng
Khung thường xuyên rung động, di chuyển hoặc chịu va chạm có thể làm giảm độ siết của bu lông. Người dùng cần kiểm tra và siết lại định kỳ.
Không phù hợp với kết cấu chịu tải quá lớn
Khớp phi 27 phù hợp với khung kệ dân dụng và kết cấu tải nhẹ đến trung bình. Không nên sử dụng cho lan can an toàn, sàn thao tác hoặc kết cấu xây dựng khi chưa có tính toán kỹ thuật.
Không có khả năng làm kín
Sản phẩm chỉ dùng để liên kết các đoạn ống thành khung. Khớp không có gioăng làm kín nên không dùng cho đường ống dẫn nước, khí hoặc chất lỏng có áp lực.
Khả năng chống gỉ phụ thuộc lớp phủ
Khớp mạ kẽm vẫn có thể bị oxy hóa nếu thường xuyên tiếp xúc trực tiếp với nước mưa, hóa chất hoặc môi trường có độ ẩm cao.
So sánh với các loại khớp nối khác
| Loại khớp nối | Khả năng chịu tải | Khả năng tháo lắp | Mức độ gọn nhẹ |
|---|---|---|---|
| Khớp nối ống tròn phi 21 | Trung bình | Rất tốt | Rất tốt |
| Khớp nối ống tròn phi 25 | Tốt | Rất tốt | Tốt |
| Khớp nối ống tròn phi 27 | Tốt | Rất tốt | Trung bình |
| Khớp nối ống tròn phi 34 | Rất tốt | Tốt | Trung bình |
| Khớp nối hộp vuông | Tốt | Tốt | Trung bình |
Tùy vào đường kính ống, tải trọng và kiểu khung cần lắp mà người dùng có thể lựa chọn loại khớp phù hợp. Phi 27 phù hợp với các bộ khung cần độ chắc chắn tốt nhưng vẫn phải dễ tháo lắp.
Ứng dụng của khớp nối ống tròn phi 27
Khớp nối phi 27 được sử dụng trong nhiều loại khung lắp ghép như:
- Khung giá treo quần áo
- Kệ để đồ gia đình
- Kệ trưng bày sản phẩm
- Khung bàn làm việc
- Giá treo dụng cụ
- Khung biển quảng cáo
- Giàn trồng cây và hoa leo
- Khung trồng rau
- Khung che nắng nhẹ
- Vách ngăn lắp ghép
- Khung trang trí cửa hàng
- Khung gian hàng hội chợ
- Giá phơi quần áo
- Khung đỡ thiết bị tải nhẹ
- Kệ kho có tải trọng vừa phải
- Khung trưng bày sản phẩm công nghiệp
- Khung bảo vệ máy móc nhẹ
- Các sản phẩm tự lắp ráp bằng ống thép
Khớp phi 27 phù hợp với những kết cấu cần chắc chắn hơn phi 21 và phi 25 nhưng vẫn cần tháo lắp, di chuyển hoặc thay đổi thiết kế.
Cách lựa chọn khớp nối phi 27
Đo chính xác đường kính ngoài của ống
Người mua nên sử dụng thước kẹp để đo đường kính ngoài thực tế. Không nên chỉ dựa vào tên gọi hoặc kích thước danh nghĩa của ống.
Khớp phi 27 thường phù hợp với ống có đường kính ngoài khoảng 27 mm. Nếu kích thước chênh lệch quá lớn, khớp sẽ không thể giữ chắc ống.
Xác định đúng kiểu khớp
Mỗi vị trí trên bộ khung cần sử dụng một kiểu khớp khác nhau:
- Góc khung dùng khớp co hoặc góc ba hướng
- Vị trí chia nhánh dùng khớp chữ T
- Điểm giao nhiều thanh dùng khớp nhiều hướng
- Vị trí nối dài dùng khớp thẳng
- Vị trí cố định xuống nền hoặc tường dùng chân đế
Người dùng nên phác thảo trước bộ khung để tính đúng số lượng từng loại khớp.
Kiểm tra độ dày của ống
Ống có thành quá mỏng có thể bị móp khi siết bu lông mạnh. Cần chọn độ dày ống phù hợp với tải trọng và mục đích sử dụng.
Xác định tải trọng của khung
Khả năng chịu tải không chỉ phụ thuộc vào kích thước phi 27 mà còn liên quan đến:
- Độ dày của ống
- Khoảng cách giữa các điểm đỡ
- Số lượng thanh giằng
- Kiểu khớp sử dụng
- Chất lượng bu lông
- Chiều cao và chiều dài của khung
- Cách phân bố hàng hóa trên kệ
Đối với kệ dài hoặc khung cao, cần bổ sung thanh giằng để tăng độ ổn định.
Kiểm tra môi trường sử dụng
Khớp mạ kẽm phù hợp với môi trường trong nhà và khu vực ngoài trời có mái che. Nếu lắp tại nơi ẩm ướt, cần kiểm tra lớp phủ thường xuyên.
Hướng dẫn lắp đặt
- Đo và đánh dấu chiều dài của từng đoạn ống.
- Cắt ống theo đúng kích thước thiết kế.
- Làm sạch ba via và các cạnh sắc tại đầu ống.
- Kiểm tra đường kính ngoài của ống trước khi lắp.
- Nới lỏng bu lông trên thân khớp.
- Đưa ống vào đúng vị trí và đủ chiều sâu.
- Căn chỉnh chiều dài, góc và độ cân bằng của khung.
- Siết nhẹ từng bu lông để giữ tạm kết cấu.
- Kiểm tra lại toàn bộ kích thước trước khi siết chặt.
- Siết đều các bu lông bằng khóa lục giác.
- Bổ sung thanh giằng nếu khung có chiều cao hoặc chiều dài lớn.
- Kiểm tra độ chắc chắn trước khi đưa vào sử dụng.
Không nên siết quá mạnh ngay từ đầu. Người lắp cần căn chỉnh toàn bộ khung trước, sau đó mới siết chặt lần cuối.
Lưu ý khi sử dụng
- Không sử dụng khớp để nối đường ống dẫn nước hoặc khí có áp lực.
- Không dùng cho kết cấu an toàn khi chưa tính toán tải trọng.
- Không lắp với ống có đường kính sai lệch quá lớn.
- Không siết bu lông quá mạnh đối với ống thành mỏng.
- Nên bổ sung thanh giằng cho khung cao hoặc khung dài.
- Kiểm tra độ cân bằng trước khi đặt đồ vật lên kệ.
- Không đặt toàn bộ tải trọng tập trung tại một vị trí.
- Kiểm tra và siết lại bu lông sau một thời gian sử dụng.
- Hạn chế để khớp tiếp xúc trực tiếp với nước mưa và hóa chất.
- Thay thế khớp bị nứt, cong hoặc ăn mòn nghiêm trọng.
- Nên thử lắp mẫu trước khi đặt hàng số lượng lớn.
Ngoài sản phẩm phi 27, khách hàng có thể tham khảo thêm danh mục Khớp nối khung sắt inox để lựa chọn khớp nối ống tròn, khớp nối hộp vuông và kích thước phù hợp với từng loại khung cần lắp đặt.
