Chi tiết danh mục - Khớp giãn nở PTFE

Khớp giãn nở PTFE là phụ kiện được sử dụng để tạo đoạn kết nối linh hoạt trên hệ thống đường ống dẫn hóa chất, axit, kiềm, dung môi và các loại lưu chất có tính ăn mòn. Sản phẩm có phần thân PTFE dạng sóng, giúp hấp thụ chuyển động, giảm rung và hạn chế lực tác động trực tiếp lên đường ống, máy bơm, van, bồn chứa hoặc thiết bị công nghiệp.

Tùy theo yêu cầu sử dụng, khớp có thể được thiết kế dạng 2 sóng, 3 sóng, 5 sóng hoặc dạng khớp giãn nở kim loại lót PTFE. Hai đầu sản phẩm thường sử dụng kết nối mặt bích, thuận tiện cho quá trình lắp đặt, kiểm tra và thay thế.

Đây là giải pháp phù hợp cho những hệ thống cần chống ăn mòn hóa chất, bù co giãn nhiệt, giảm rung động và hạn chế rò rỉ tại các vị trí kết nối.

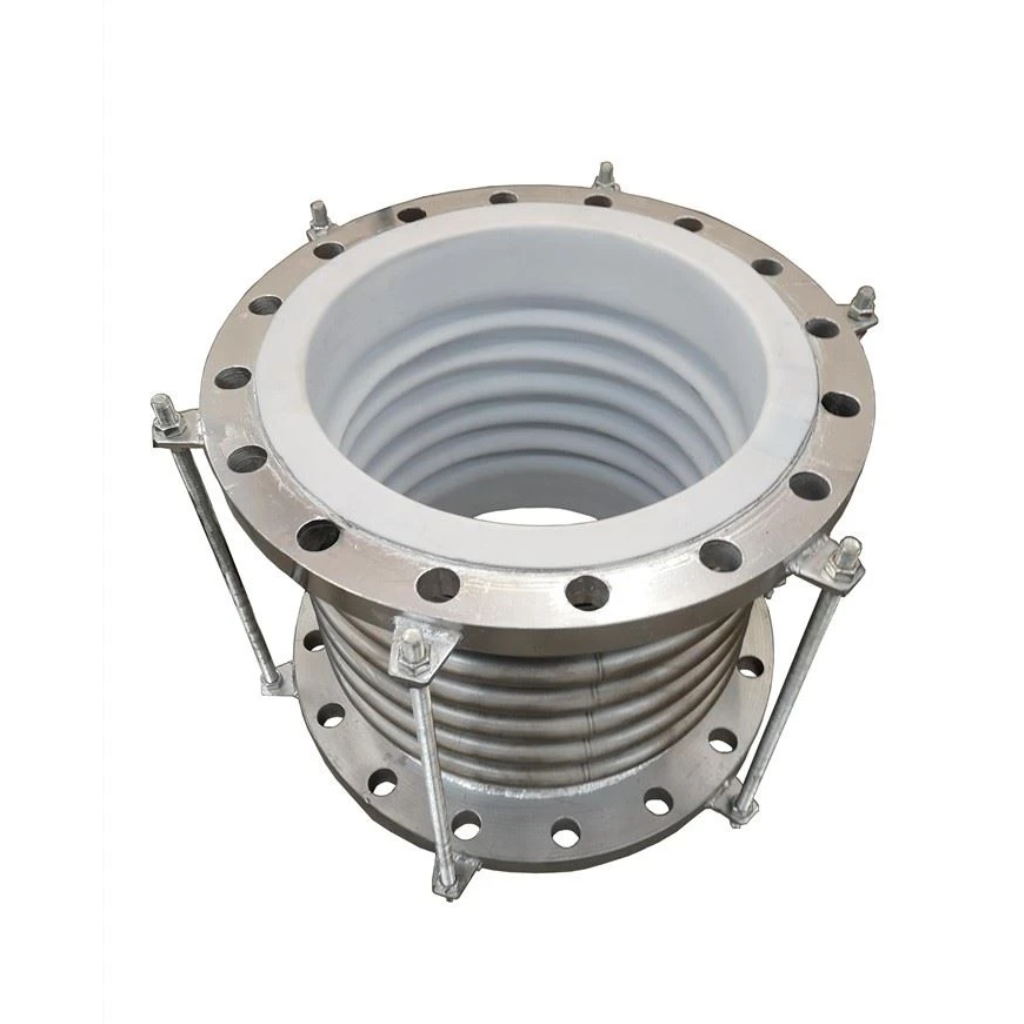

Khớp giãn nở PTFE là gì?

Tại Khớp nối mềm PTFE, khớp giãn nở PTFE là loại phụ kiện có phần thân được làm từ vật liệu PTFE và tạo thành nhiều nếp sóng có khả năng co, giãn hoặc dịch chuyển trong giới hạn thiết kế.

PTFE còn thường được gọi là Teflon. Đây là vật liệu có bề mặt trơn, hạn chế bám dính và có khả năng chống lại tác động của nhiều loại hóa chất công nghiệp.

Sản phẩm được lắp giữa hai đoạn đường ống hoặc giữa đường ống với máy bơm, bồn chứa và thiết bị. Khi nhiệt độ lưu chất thay đổi, đường ống có thể giãn dài hoặc co ngắn. Nếu hệ thống không có bộ phận tiếp nhận chuyển động, lực phát sinh có thể tác động lên mặt bích, mối hàn, van, máy bơm và giá đỡ đường ống.

Phần thân PTFE dạng sóng giúp hấp thụ một phần chuyển động này, hạn chế lực truyền trực tiếp sang các thiết bị liên quan.

Khớp giãn nở PTFE còn giúp giảm rung động phát sinh từ máy bơm, máy khuấy, máy nén và các thiết bị quay. Việc giảm rung góp phần hạn chế tình trạng lỏng bulông, rò rỉ mặt bích và nứt tại các vị trí kết nối.

Một khớp giãn nở PTFE thường gồm các bộ phận chính:

• Thân PTFE dạng sóng.
• Hai đầu mặt bích kết nối.
• Vòng gia cường giữa các sóng.
• Thanh giằng giới hạn hành trình.
• Bulông và đai ốc liên kết.
• Vòng chặn hoặc chi tiết bảo vệ tùy thiết kế.

Khớp chỉ có khả năng tiếp nhận chuyển động trong giới hạn cho phép. Sản phẩm không được dùng để kéo hai đường ống đang lệch nhiều về đúng vị trí hoặc thay thế cho hệ thống giá đỡ.

Phân loại khớp giãn nở PTFE

Khớp giãn nở PTFE được chia thành nhiều loại theo số lượng sóng, cấu tạo thân và yêu cầu vận hành. Việc lựa chọn đúng loại giúp sản phẩm hoạt động ổn định, đáp ứng mức chuyển vị của đường ống và hạn chế tình trạng biến dạng trong quá trình sử dụng.

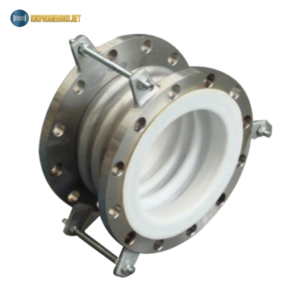

Khớp giãn nở PTFE 2 sóng

Khớp giãn nở PTFE 2 sóng có phần thân tương đối ngắn và gọn. Sản phẩm phù hợp với những vị trí có không gian lắp đặt hạn chế hoặc hệ thống chỉ cần bù chuyển động ở mức nhỏ.

Loại 2 sóng thường được sử dụng để:

• Giảm rung tại máy bơm hóa chất.
• Bù co giãn nhỏ trên đường ống.
• Hạn chế lực truyền sang thiết bị.
• Bù sai lệch nhỏ khi lắp đặt.
• Tạo đoạn kết nối chống hóa chất.

Do có số lượng sóng ít, loại này thường có hành trình co giãn thấp hơn khớp 3 sóng hoặc 5 sóng. Tuy nhiên, chiều dài ngắn giúp sản phẩm phù hợp với nhiều vị trí có khoảng cách giữa hai mặt bích nhỏ.

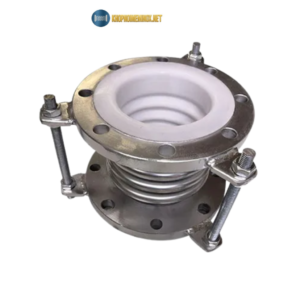

Khớp giãn nở PTFE 3 sóng

Khớp giãn nở PTFE 3 sóng có khả năng tiếp nhận chuyển động tốt hơn loại 2 sóng và vẫn giữ được kích thước tương đối gọn.

Đây là loại được sử dụng phổ biến trong các hệ thống đường ống hóa chất, xử lý nước thải, bơm định lượng và đường ống kết nối với bồn chứa.

Sản phẩm phù hợp với:

• Đường ống có mức co giãn trung bình.
• Hệ thống thường xuyên thay đổi nhiệt độ.
• Vị trí có rung động từ máy bơm.
• Đường ống dẫn axit hoặc kiềm.
• Hệ thống cần bù chuyển vị ngang nhỏ.
• Đường ống cần giảm lực tác động lên mặt bích.

Khớp 3 sóng tạo sự cân bằng giữa chiều dài lắp đặt, khả năng co giãn và độ ổn định của phần thân.

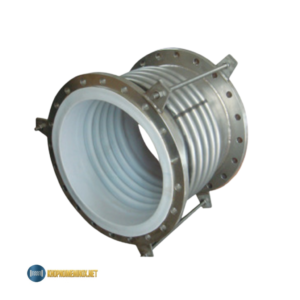

Khớp giãn nở PTFE 5 sóng

Khớp giãn nở PTFE 5 sóng có phần thân dài và nhiều nếp gấp hơn. Loại này thường được lựa chọn cho hệ thống cần tiếp nhận mức chuyển động lớn hơn.

Sản phẩm hỗ trợ:

• Bù co giãn dọc trục.
• Tiếp nhận dịch chuyển ngang.
• Giảm rung động đường ống.
• Hạn chế lực tác động lên thiết bị.
• Bù chuyển động do nhiệt độ thay đổi.
• Tạo kết nối linh hoạt trên tuyến ống dài.

Khớp 5 sóng không phải lúc nào cũng phù hợp hơn loại 2 sóng hoặc 3 sóng. Số lượng sóng lớn có thể làm tăng hành trình nhưng khả năng chịu áp suất và độ ổn định còn phụ thuộc vào kích thước, vòng gia cường, thanh giằng và thiết kế của từng sản phẩm.

Người mua cần cung cấp đầy đủ áp suất, nhiệt độ và mức chuyển vị để lựa chọn chính xác.

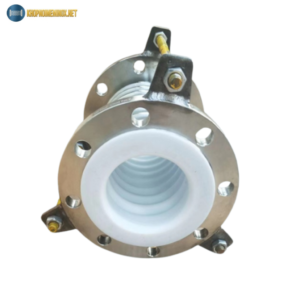

Khớp giãn nở kim loại lót PTFE

Khớp giãn nở kim loại lót PTFE có phần kết cấu bên ngoài được gia cường bằng kim loại, trong khi bề mặt tiếp xúc với lưu chất được lót PTFE.

Thiết kế này kết hợp khả năng chịu lực của kim loại với khả năng chống ăn mòn hóa chất của PTFE.

Sản phẩm phù hợp với:

• Hệ thống dẫn hóa chất có tính ăn mòn.
• Đường ống cần kết cấu gia cường.
• Hệ thống yêu cầu độ ổn định cao.
• Đường ống kim loại lót PTFE.
• Vị trí có điều kiện vận hành đặc biệt.
• Hệ thống cần chế tạo theo bản vẽ.

Khớp giãn nở kim loại lót PTFE cần được lựa chọn theo cấu tạo thực tế. Không nên sử dụng chỉ dựa vào kích thước đường ống mà bỏ qua áp suất, nhiệt độ và loại hóa chất.

Phân loại theo cấu tạo thanh giằng

Khớp giãn nở PTFE còn được chia thành loại có thanh giằng và không có thanh giằng.

Khớp có thanh giằng: Các thanh kim loại được lắp dọc theo thân khớp để giới hạn hành trình và hạn chế sản phẩm bị kéo giãn quá mức.

Khớp không có thanh giằng: Có cấu tạo gọn hơn nhưng yêu cầu hệ thống phải có điểm neo, thanh dẫn hướng và giá đỡ phù hợp.

Thanh giằng không nên tự ý tháo bỏ sau khi lắp đặt. Việc tháo hoặc điều chỉnh sai có thể khiến phần thân PTFE bị kéo vượt quá hành trình thiết kế.

Phân loại theo vật liệu mặt bích

Mặt bích của khớp giãn nở PTFE có thể được chế tạo từ nhiều vật liệu khác nhau.

Mặt bích thép carbon: Giá thành hợp lý, phù hợp với môi trường bên ngoài ít ăn mòn.

Mặt bích thép mạ: Hạn chế gỉ tốt hơn thép đen thông thường, phù hợp khu vực có độ ẩm.

Mặt bích inox 304: Có khả năng chống ăn mòn tốt, phù hợp nhiều hệ thống công nghiệp.

Mặt bích inox 316: Thường được lựa chọn tại khu vực có hơi hóa chất, nước muối hoặc môi trường bên ngoài có tính ăn mòn cao.

Mặc dù phần thân PTFE có khả năng chống hóa chất, các bộ phận kim loại bên ngoài vẫn có thể bị gỉ nếu lựa chọn vật liệu không phù hợp.

Ưu điểm của khớp giãn nở PTFE

Khớp giãn nở PTFE được sử dụng trong nhiều ngành công nghiệp nhờ khả năng chống hóa chất, giảm rung và bù chuyển động trên đường ống.

Khả năng chống ăn mòn hóa chất

PTFE có khả năng làm việc với nhiều loại axit, kiềm, dung môi và hóa chất công nghiệp.

Phần thân PTFE tiếp xúc trực tiếp với lưu chất, giúp hạn chế hóa chất tiếp xúc với các bộ phận kim loại bên ngoài. Đặc điểm này giúp sản phẩm phù hợp với những hệ thống mà khớp cao su hoặc khớp kim loại thông thường khó đáp ứng.

Khả năng sử dụng thực tế vẫn cần được kiểm tra theo:

• Tên hóa chất.
• Nồng độ hóa chất.
• Nhiệt độ làm việc.
• Áp suất vận hành.
• Trạng thái của lưu chất.
• Thời gian vận hành liên tục.

Không nên lựa chọn chỉ dựa vào tên gọi chung như axit, kiềm hoặc dung môi.

Bù co giãn nhiệt cho đường ống

Đường ống có thể giãn dài khi nhiệt độ tăng và co ngắn khi nhiệt độ giảm.

Nếu chuyển động này không được kiểm soát, lực phát sinh có thể làm cong đường ống, nứt mối hàn, rò rỉ mặt bích hoặc tăng tải lên thiết bị.

Các nếp sóng PTFE có khả năng co và giãn trong giới hạn thiết kế, giúp tiếp nhận một phần chuyển động của đường ống.

Sản phẩm phù hợp với:

• Tuyến ống có chiều dài lớn.
• Hệ thống thay đổi nhiệt độ thường xuyên.
• Đường ống kết nối với bồn chứa.
• Hệ thống dẫn hóa chất nóng.
• Đường ống lắp ngoài trời.
• Khu vực có chênh lệch nhiệt độ giữa ngày và đêm.

Giảm rung động từ máy bơm

Máy bơm, máy nén, máy khuấy và các thiết bị quay thường tạo ra rung động trong quá trình hoạt động.

Khớp giãn nở PTFE giúp hấp thụ một phần rung động trước khi lực truyền sang toàn bộ tuyến ống.

Việc giảm rung góp phần:

• Hạn chế lỏng bulông.
• Giảm rò rỉ tại mặt bích.
• Hạn chế nứt mối hàn.
• Giảm tiếng ồn của hệ thống.
• Bảo vệ máy bơm và thiết bị.
• Tăng độ ổn định của đường ống.

Khớp chỉ hỗ trợ giảm rung và không thay thế cho bệ máy, giá đỡ hoặc các biện pháp cân bằng thiết bị.

Bù sai lệch nhỏ khi lắp đặt

Trong quá trình thi công, hai đầu mặt bích có thể xuất hiện sai lệch nhỏ về vị trí hoặc góc.

Phần thân dạng sóng có thể hỗ trợ tiếp nhận một phần sai lệch trong giới hạn cho phép.

Tuy nhiên, không được dùng khớp để kéo hai đoạn đường ống đang lệch nhiều về đúng vị trí. Nếu khớp bị ép lệch ngay từ khi lắp đặt, phần thân sẽ luôn chịu ứng suất và nhanh bị biến dạng.

Hạn chế lưu chất bám dính

PTFE có bề mặt tương đối trơn, giúp hạn chế lưu chất, hóa chất hoặc cặn bám vào thành bên trong.

Đặc điểm này phù hợp với:

• Lưu chất có độ bám dính.
• Hóa chất có khả năng tạo cặn.
• Đường ống cần vệ sinh định kỳ.
• Hệ thống cần hạn chế lưu chất tồn đọng.
• Đường ống dẫn dung dịch công nghiệp.

Việc hạn chế bám dính còn giúp quá trình vệ sinh và bảo trì hệ thống thuận tiện hơn.

Nhiều kiểu thiết kế

Khớp giãn nở PTFE có thể được thiết kế với 2 sóng, 3 sóng, 5 sóng hoặc cấu tạo kim loại lót PTFE.

Người dùng có thể lựa chọn theo:

• Không gian lắp đặt.
• Mức chuyển vị cần bù.
• Áp suất làm việc.
• Nhiệt độ vận hành.
• Loại hóa chất.
• Tiêu chuẩn mặt bích.
• Vật liệu mặt bích.
• Yêu cầu thanh giằng.

Sự đa dạng này giúp sản phẩm đáp ứng nhiều loại hệ thống đường ống khác nhau.

Thuận tiện tháo lắp

Hai đầu khớp thường sử dụng kết nối mặt bích. Khi cần kiểm tra hoặc thay thế, người dùng có thể tháo bulông mà không phải cắt toàn bộ đường ống.

Đặc điểm này giúp:

• Rút ngắn thời gian bảo trì.
• Thuận tiện kiểm tra phần thân PTFE.
• Dễ thay thế sản phẩm hư hỏng.
• Hạn chế tác động đến các đoạn ống xung quanh.
• Dễ vệ sinh vị trí kết nối.

Có thể gia công theo yêu cầu

Khớp giãn nở PTFE có thể được chế tạo theo điều kiện sử dụng thực tế.

Những thông tin thường được sử dụng để gia công gồm:

• Kích thước đường ống.
• Chiều dài lắp đặt.
• Số lượng sóng.
• Tiêu chuẩn mặt bích.
• Vật liệu mặt bích.
• Áp suất làm việc.
• Nhiệt độ vận hành.
• Loại hóa chất.
• Mức chuyển vị cần bù.
• Cấu tạo thanh giằng.

Với các hệ thống đặc biệt, khách hàng nên cung cấp bản vẽ hoặc hình ảnh vị trí lắp đặt.

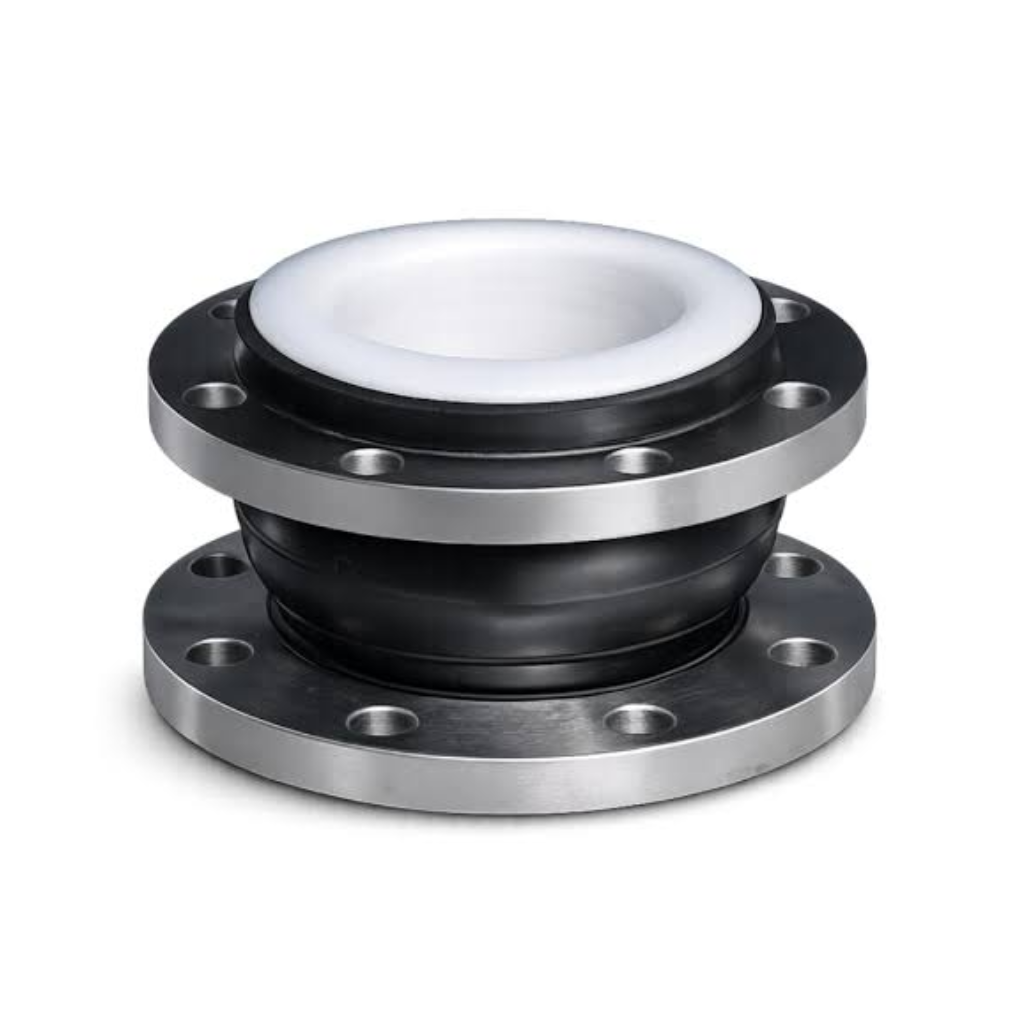

So sánh khớp giãn nở PTFE và khớp nối mềm cao su bọc PTFE

Khớp giãn nở PTFE và khớp nối mềm cao su bọc PTFE đều được sử dụng trong hệ thống dẫn hóa chất. Tuy nhiên, hai loại có cấu tạo, độ đàn hồi và phạm vi ứng dụng khác nhau.

So sánh theo cấu tạo

Khớp giãn nở PTFE: Phần thân chính được làm từ PTFE dạng sóng. Các sóng có nhiệm vụ co, giãn và tiếp nhận chuyển động của đường ống.

Khớp nối mềm cao su bọc PTFE: Phần thân ngoài được làm từ cao su đàn hồi, bên trong có lớp PTFE tiếp xúc với lưu chất.

Hai loại đều sử dụng PTFE để chống hóa chất nhưng cơ chế hoạt động không hoàn toàn giống nhau.

So sánh theo khả năng giảm rung

Khớp giãn nở PTFE: Có khả năng giảm rung tốt và phù hợp với hệ thống cần bù chuyển động có kiểm soát.

Khớp cao su bọc PTFE: Thân cao su có độ đàn hồi cao nên thường phù hợp với vị trí gần máy bơm hoặc thiết bị có rung động liên tục.

Nếu mục đích chính là giảm rung mạnh tại máy bơm, khớp cao su bọc PTFE thường là lựa chọn đáng xem xét.

Nếu hệ thống cần bù co giãn nhiệt và chuyển vị của đường ống, khớp giãn nở PTFE thường phù hợp hơn.

So sánh theo khả năng bù chuyển động

Khớp giãn nở PTFE: Có nhiều số lượng sóng, giúp lựa chọn hành trình phù hợp với từng hệ thống.

Khớp cao su bọc PTFE: Phù hợp với mức dịch chuyển nhỏ và rung động xung quanh thiết bị.

Khả năng bù chuyển động của cả hai loại đều phải nằm trong giới hạn thiết kế của sản phẩm.

So sánh theo khả năng chống hóa chất

Cả hai loại đều có lớp PTFE tiếp xúc với lưu chất.

Khả năng chống hóa chất thực tế phụ thuộc vào:

• Chất lượng vật liệu PTFE.
• Độ dày lớp PTFE.
• Cấu tạo sản phẩm.
• Nồng độ hóa chất.
• Nhiệt độ.
• Áp suất.
• Thời gian sử dụng.

Không nên mặc định mọi loại khớp có PTFE đều phù hợp với tất cả hóa chất.

So sánh theo ứng dụng

Khớp giãn nở PTFE: Phù hợp đường ống cần bù co giãn nhiệt, giảm rung và tiếp nhận chuyển vị.

Khớp cao su bọc PTFE: Phù hợp đầu hút, đầu đẩy máy bơm và vị trí cần độ đàn hồi cao.

Bảng so sánh tổng hợp

Tiêu chí	Khớp giãn nở PTFE	Khớp cao su bọc PTFE
Cấu tạo thân	PTFE dạng sóng	Cao su có lớp lót PTFE
Khả năng chống hóa chất	Tốt	Tốt khi lớp PTFE phù hợp
Khả năng giảm rung	Tốt	Rất tốt
Bù co giãn nhiệt	Tốt	Tốt trong giới hạn
Khả năng bù chuyển vị	Theo số lượng sóng	Phù hợp chuyển vị nhỏ
Độ đàn hồi	Theo thiết kế sóng	Cao
Vị trí sử dụng	Tuyến ống, bồn chứa, thiết bị	Gần máy bơm và thiết bị rung
Kiểu kết nối	Chủ yếu mặt bích	Chủ yếu mặt bích
Yêu cầu lựa chọn	Cần xác định hành trình	Cần xác định hóa chất và độ rung

Khớp giãn nở PTFE phù hợp với hệ thống cần bù co giãn và kiểm soát chuyển động đường ống. Khớp cao su bọc PTFE phù hợp với vị trí cần giảm rung và độ đàn hồi cao.

Ứng dụng của khớp giãn nở PTFE

Khớp giãn nở PTFE được sử dụng trong nhiều ngành công nghiệp có đường ống dẫn hóa chất, lưu chất ăn mòn hoặc hệ thống thường xuyên thay đổi nhiệt độ.

Hệ thống đường ống hóa chất

Đây là một trong những ứng dụng phổ biến của khớp giãn nở PTFE.

Sản phẩm được lắp trên đường ống dẫn axit, kiềm, dung môi và hóa chất sản xuất để hạn chế ăn mòn và tiếp nhận chuyển động của hệ thống.

Khớp có thể được bố trí:

• Giữa hai đoạn đường ống.
• Gần máy bơm hóa chất.
• Trước hoặc sau van.
• Tại đầu kết nối bồn chứa.
• Trên tuyến ống có thay đổi nhiệt độ.
• Tại vị trí thường xuyên rung động.

Hệ thống xử lý nước thải

Nước thải công nghiệp có thể chứa nhiều loại hóa chất và thành phần có tính ăn mòn.

Khớp giãn nở PTFE thường được sử dụng tại:

• Đường ống châm hóa chất.
• Hệ thống điều chỉnh độ pH.
• Đường ống kết nối bồn chứa hóa chất.
• Đường ống máy bơm định lượng.
• Hệ thống tuần hoàn nước thải.
• Đường ống dẫn dung dịch xử lý.

Sản phẩm giúp bảo vệ các vị trí kết nối và hạn chế lực rung truyền từ thiết bị sang đường ống.

Đường ống kết nối máy bơm hóa chất

Máy bơm hóa chất có thể tạo ra rung động trong quá trình vận hành.

Khớp giãn nở PTFE được lắp tại đầu hút hoặc đầu đẩy để hấp thụ một phần rung động, hạn chế lực tác động lên mặt bích máy bơm và đường ống.

Khi lắp tại máy bơm cần lưu ý:

• Không để trọng lượng đường ống dồn lên khớp.
• Bố trí giá đỡ gần vị trí kết nối.
• Căn chỉnh đúng tâm hai mặt bích.
• Không kéo hoặc ép khớp để lắp vừa.
• Kiểm tra chiều dài trung tính của sản phẩm.

Đường ống kết nối bồn chứa

Bồn chứa có thể xuất hiện rung động, lún nhẹ hoặc dịch chuyển do tải trọng và nhiệt độ.

Khớp giãn nở PTFE tạo đoạn kết nối linh hoạt giữa bồn và đường ống, giúp hạn chế lực tác động trực tiếp lên cổ bồn.

Sản phẩm thường được sử dụng tại:

• Bồn chứa axit.
• Bồn chứa kiềm.
• Bồn pha hóa chất.
• Bồn trung gian.
• Bồn xử lý nước thải.
• Bồn chứa dung môi phù hợp.

Khớp không được dùng để chịu toàn bộ trọng lượng của đường ống hoặc van lắp bên cạnh.

Nhà máy sản xuất phân bón

Quá trình sản xuất phân bón thường sử dụng nhiều loại hóa chất có tính ăn mòn.

Khớp giãn nở PTFE được sử dụng để:

• Kết nối đường ống với thiết bị.
• Bù co giãn nhiệt.
• Giảm rung máy bơm.
• Hạn chế ăn mòn vị trí kết nối.
• Tiếp nhận dịch chuyển nhỏ của đường ống.

Việc lựa chọn cần căn cứ vào loại hóa chất, nồng độ và nhiệt độ tại từng công đoạn.

Nhà máy xi mạ

Hệ thống xi mạ thường có đường ống dẫn axit, dung dịch vệ sinh và hóa chất xử lý bề mặt.

Khớp PTFE có thể được lắp trên đường ống cấp, hồi hoặc tuần hoàn hóa chất giữa bể, máy bơm và thiết bị.

Bề mặt PTFE giúp hạn chế hóa chất tiếp xúc với các bộ phận kim loại bên ngoài.

Nhà máy giấy và bột giấy

Trong quá trình sản xuất giấy có thể sử dụng hóa chất tẩy rửa, xử lý và điều chỉnh độ pH.

Khớp giãn nở PTFE được lựa chọn tại các vị trí cần:

• Chống ăn mòn hóa chất.
• Bù chuyển động đường ống.
• Giảm rung từ máy bơm.
• Hạn chế rò rỉ tại mặt bích.
• Thuận tiện tháo lắp bảo trì.

Hệ thống dược phẩm

Khớp PTFE có thể được sử dụng trong một số hệ thống dược phẩm nếu vật liệu, cấu tạo và tiêu chuẩn sản phẩm đáp ứng yêu cầu của dây chuyền.

Người mua cần kiểm tra:

• Nguồn gốc vật liệu.
• Chứng nhận sản phẩm.
• Khả năng vệ sinh.
• Kiểu kết nối.
• Bề mặt tiếp xúc lưu chất.
• Điều kiện nhiệt độ và áp suất.

Không nên mặc định mọi khớp PTFE đều phù hợp với ngành dược phẩm.

Hệ thống thực phẩm và đồ uống

PTFE có bề mặt trơn và hạn chế bám dính. Tuy nhiên, sản phẩm sử dụng trong thực phẩm cần có vật liệu và chứng nhận phù hợp.

Khớp có thể được xem xét cho:

• Đường ống phụ trợ.
• Hệ thống vệ sinh.
• Đường ống hóa chất làm sạch.
• Hệ thống kết nối thiết bị.
• Đường ống cần bù chuyển động.

Cần kiểm tra rõ yêu cầu an toàn thực phẩm trước khi lắp đặt.

Tuyến ống có thay đổi nhiệt độ

Khi nhiệt độ lưu chất thay đổi, chiều dài đường ống cũng có thể thay đổi.

Khớp giãn nở PTFE được bố trí tại vị trí đã được tính toán để tiếp nhận chuyển động và hạn chế ứng suất tác động lên hệ thống.

Đường ống cần có điểm neo và thanh dẫn hướng để đảm bảo khớp chuyển động theo đúng phương thiết kế.

Lưu ý khi lựa chọn khớp giãn nở PTFE

Việc lựa chọn đúng sản phẩm ảnh hưởng trực tiếp đến khả năng làm kín, mức độ chống hóa chất và thời gian sử dụng của khớp.

Xác định chính xác loại hóa chất

Người mua cần cung cấp tên đầy đủ của lưu chất thay vì chỉ ghi chung là hóa chất, axit hoặc kiềm.

Những thông tin cần xác định gồm:

• Tên hóa chất.
• Nồng độ.
• Trạng thái lỏng hoặc khí.
• Có lẫn hạt rắn hay không.
• Khả năng kết tinh.
• Mức độ bám dính.
• Mức độ nguy hiểm nếu rò rỉ.

Cùng một loại hóa chất nhưng nồng độ và nhiệt độ khác nhau có thể yêu cầu cấu tạo sản phẩm khác nhau.

Xác định nhiệt độ làm việc

Nhiệt độ ảnh hưởng đến độ ổn định và khả năng chịu áp suất của phần thân PTFE.

Cần xác định:

• Nhiệt độ vận hành thông thường.
• Nhiệt độ lớn nhất.
• Nhiệt độ thấp nhất.
• Nhiệt độ khi vệ sinh.
• Mức độ thay đổi nhiệt độ.
• Thời gian duy trì nhiệt độ cao.

Không nên lựa chọn sản phẩm chỉ theo nhiệt độ trung bình của hệ thống.

Xác định áp suất vận hành

Khả năng chịu áp suất của khớp phụ thuộc vào:

• Kích thước đường ống.
• Số lượng sóng.
• Độ dày phần thân.
• Cấu tạo vòng gia cường.
• Nhiệt độ làm việc.
• Thanh giằng.
• Thiết kế của nhà sản xuất.

Khớp 2 sóng, 3 sóng và 5 sóng có thể có mức áp suất làm việc khác nhau.

Cần cung cấp cả áp suất vận hành thông thường và áp suất lớn nhất có thể xuất hiện trong hệ thống.

Kiểm tra điều kiện chân không

Nếu đường ống làm việc trong điều kiện hút hoặc chân không, cần thông báo rõ khi đặt hàng.

Áp suất âm có thể làm phần sóng PTFE bị xẹp hoặc biến dạng nếu sản phẩm không được gia cường phù hợp.

Một số hệ thống cần bổ sung vòng gia cường riêng để hạn chế hiện tượng xẹp sóng.

Xác định mức chuyển vị cần bù

Cần xác định khớp phải tiếp nhận loại chuyển động nào:

• Co theo chiều dọc trục.
• Giãn theo chiều dọc trục.
• Dịch chuyển ngang.
• Dịch chuyển góc.
• Kết hợp nhiều hướng.

Mức chuyển vị cần bù sẽ ảnh hưởng đến số lượng sóng, chiều dài và cấu tạo thanh giằng.

Không nên lựa chọn số lượng sóng chỉ dựa vào cảm tính.

Chọn đúng số lượng sóng

Khớp 2 sóng phù hợp với vị trí ngắn và mức chuyển động nhỏ.

Khớp 3 sóng phù hợp với nhiều hệ thống có mức chuyển động trung bình.

Khớp 5 sóng phù hợp khi cần hành trình lớn hơn và đã kiểm tra đầy đủ điều kiện áp suất.

Số lượng sóng nhiều không đồng nghĩa với khả năng chịu áp suất cao hơn. Cần lựa chọn theo thiết kế thực tế.

Chọn đúng tiêu chuẩn mặt bích

Mặt bích của khớp cần phù hợp với mặt bích trên đường ống.

Người mua cần xác định:

• Kích thước DN.
• Tiêu chuẩn JIS, BS, DIN hoặc ANSI.
• Cấp áp lực mặt bích.
• Số lượng lỗ bulông.
• Đường kính lỗ.
• Đường kính tâm lỗ.
• Vật liệu mặt bích.

Nếu không xác định được tiêu chuẩn, có thể cung cấp bản vẽ, hình ảnh hoặc kích thước đo thực tế.

Xác định chiều dài lắp đặt

Khoảng cách giữa hai mặt bích phải phù hợp với chiều dài trung tính của khớp.

Không nên kéo khớp quá dài hoặc ép quá ngắn để đưa sản phẩm vào vị trí. Việc này làm mất một phần hành trình và khiến khớp luôn chịu ứng suất trước khi hệ thống vận hành.

Lựa chọn vật liệu mặt bích

Vật liệu mặt bích cần phù hợp với môi trường bên ngoài.

Mặt bích thép carbon phù hợp với khu vực khô và ít ăn mòn.

Mặt bích inox phù hợp hơn với khu vực ẩm, có hơi hóa chất hoặc thường xuyên vệ sinh bằng nước.

Ngoài mặt bích, cần kiểm tra cả vật liệu thanh giằng, bulông và đai ốc.

Kiểm tra yêu cầu thanh giằng

Hệ thống có lực đẩy dọc trục hoặc nguy cơ kéo giãn khớp cần sử dụng thanh giằng phù hợp.

Thanh giằng giúp:

• Giới hạn hành trình.
• Hạn chế khớp bị kéo dài.
• Giữ phần thân ổn định.
• Kiểm soát chuyển động.
• Bảo vệ các nếp sóng PTFE.

Không tự ý tháo thanh giằng nếu chưa có hướng dẫn kỹ thuật.

Không sử dụng cho chuyển động xoắn

Khớp giãn nở PTFE không phù hợp để chịu chuyển động xoắn quanh trục đường ống.

Đường ống cần được căn chỉnh, cố định và dẫn hướng để không truyền lực xoắn vào thân khớp.

Lực xoắn có thể làm phần PTFE bị biến dạng, nứt hoặc giảm tuổi thọ.

Lưu ý khi lắp đặt khớp giãn nở PTFE

Lắp đặt đúng kỹ thuật giúp khớp hoạt động đúng hành trình, hạn chế rò rỉ và kéo dài thời gian sử dụng.

Kiểm tra sản phẩm trước khi lắp

Trước khi đưa sản phẩm vào hệ thống cần kiểm tra:

• Thân PTFE có bị xước không.
• Các sóng có bị móp hoặc biến dạng không.
• Mặt làm kín có sạch không.
• Mặt bích có bị cong không.
• Thanh giằng có đầy đủ không.
• Bulông có bị hỏng ren không.
• Sản phẩm có đúng kích thước không.
• Tiêu chuẩn mặt bích có phù hợp không.

Không nên sử dụng sản phẩm đã bị rơi, va đập hoặc biến dạng mà chưa kiểm tra kỹ.

Vệ sinh vị trí kết nối

Hai mặt bích và khu vực lắp đặt cần được vệ sinh sạch sẽ.

Cần loại bỏ:

• Bụi bẩn.
• Cặn hóa chất.
• Ba via.
• Mảnh kim loại.
• Vật sắc nhọn.
• Gioăng cũ.
• Lớp sơn bong tróc.

Vật sắc nhọn có thể làm xước hoặc thủng bề mặt PTFE.

Căn chỉnh hai mặt bích

Hai đầu mặt bích cần được căn chỉnh tương đối đồng tâm và song song.

Không sử dụng bulông để kéo hai đoạn đường ống đang lệch về đúng vị trí.

Nếu hai mặt bích lệch nhiều, cần điều chỉnh đường ống hoặc giá đỡ trước khi lắp khớp.

Không kéo hoặc ép khớp quá mức

Khớp cần được lắp ở chiều dài trung tính theo thiết kế.

Không kéo giãn khớp để bù khoảng cách thiếu và không ép ngắn sản phẩm để đưa vào vị trí.

Việc kéo hoặc nén trước làm giảm hành trình còn lại khi hệ thống vận hành.

Không xoắn thân khớp

Trong quá trình lắp, không được xoay một đầu mặt bích khi đầu còn lại đã được cố định.

Các nếp sóng PTFE cần giữ đúng hình dạng và không bị vặn quanh trục.

Nếu cần xoay mặt bích để trùng lỗ bulông, cần thực hiện trước khi cố định sản phẩm.

Siết bulông theo đường chéo

Bulông cần được siết lần lượt theo đường chéo và tăng lực từ từ.

Không nên siết chặt hoàn toàn một bulông trước rồi mới chuyển sang vị trí khác.

Cách siết đều giúp:

• Phân bố lực quanh mặt bích.
• Hạn chế mặt bích bị lệch.
• Giảm nguy cơ rò rỉ.
• Bảo vệ bề mặt PTFE.
• Hạn chế biến dạng phần làm kín.

Không siết quá mạnh nếu chưa có hướng dẫn về lực siết.

Không làm xước bề mặt PTFE

Không sử dụng dao, tua vít hoặc vật kim loại sắc nhọn để cạy phần mặt làm kín.

Vết xước sâu có thể tạo thành đường rò khi hệ thống làm việc có áp suất.

Khi vận chuyển và lắp đặt, cần che chắn phần PTFE khỏi va đập.

Không để khớp chịu trọng lượng đường ống

Khớp giãn nở PTFE không phải là giá đỡ.

Đường ống, van và thiết bị cần có hệ thống treo hoặc giá đỡ riêng.

Không để trọng lượng của các bộ phận sau dồn lên thân khớp:

• Đường ống.
• Van công nghiệp.
• Đồng hồ đo.
• Thiết bị lọc.
• Máy bơm.
• Phụ kiện mặt bích.
• Đoạn ống đứng.

Bố trí điểm neo và thanh dẫn hướng

Điểm neo giúp giữ cố định những vị trí cần thiết. Thanh dẫn hướng giúp đường ống chuyển động theo đúng phương đã tính toán.

Nếu hệ thống thiếu điểm neo hoặc dẫn hướng, khớp có thể bị:

• Kéo dài quá mức.
• Dịch chuyển ngang.
• Cong lệch.
• Chịu lực xoắn.
• Mất ổn định khi tăng áp.
• Biến dạng các nếp sóng.

Vị trí điểm neo cần được tính toán theo thiết kế đường ống.

Không tự ý tháo thanh giằng

Thanh giằng có nhiệm vụ giới hạn hành trình và giữ phần thân ổn định.

Không tự ý tháo bỏ, cắt ngắn hoặc thay đổi vị trí đai ốc.

Việc điều chỉnh chỉ nên thực hiện khi đã xác định rõ chiều dài và hành trình thiết kế của sản phẩm.

Thử kín sau khi lắp đặt

Sau khi hoàn tất cần tiến hành thử kín theo quy trình an toàn.

Nên tăng áp từ từ và kiểm tra:

• Hai đầu mặt bích.
• Bề mặt PTFE.
• Các nếp sóng.
• Bulông và đai ốc.
• Thanh giằng.
• Điểm neo.
• Giá đỡ.
• Dấu hiệu dịch chuyển bất thường.

Không đứng trực diện với khớp trong quá trình thử áp, đặc biệt khi hệ thống chứa hóa chất nguy hiểm.

Kiểm tra định kỳ trong quá trình sử dụng

Khớp giãn nở PTFE cần được kiểm tra định kỳ.

Những dấu hiệu cần chú ý gồm:

• Rò rỉ tại mặt bích.
• Thân PTFE bị xước.
• Xuất hiện vết nứt.
• Sóng bị móp hoặc xẹp.
• Khớp bị kéo dài bất thường.
• Thanh giằng bị cong.
• Bulông bị lỏng.
• Mặt bích bị ăn mòn.
• Giá đỡ đường ống bị dịch chuyển.
• Rung động tăng so với ban đầu.

Cần thay thế khớp khi phần PTFE bị nứt, thủng, biến dạng hoặc không còn đảm bảo khả năng làm kín.

Khách hàng cần lựa chọn các sản phẩm cụ thể như loại 2 sóng, 3 sóng, 5 sóng hoặc dạng kim loại lót PTFE có thể tham khảo danh mục Khớp giãn nở PTFE để lựa chọn sản phẩm phù hợp với hệ thống.

Câu hỏi thường gặp về khớp giãn nở PTFE
