Giới thiệu khớp giãn nở PTFE 2 sóng

Khớp giãn nở PTFE 2 sóng là loại khớp nối mềm được thiết kế với phần thân PTFE có hai nếp sóng co giãn. Sản phẩm được lắp trên đường ống nhằm hấp thụ sự giãn nở do nhiệt, hỗ trợ giảm rung động và hạn chế lực tác động lên mặt bích, van, máy bơm cùng các thiết bị liên quan.

PTFE là vật liệu có khả năng chống lại nhiều loại hóa chất và dung môi có tính ăn mòn. Vì vậy, khớp giãn nở PTFE thường được sử dụng trong những hệ thống mà khớp cao su hoặc khớp kim loại thông thường khó đáp ứng lâu dài.

Thiết kế hai sóng giúp thân khớp có độ linh hoạt tốt hơn loại một sóng trong nhiều điều kiện lắp đặt. Các nếp sóng có thể co lại hoặc giãn ra trong giới hạn thiết kế, từ đó hấp thụ một phần chuyển động phát sinh trên đường ống.

Trong quá trình vận hành, đường ống có thể thay đổi chiều dài do nhiệt độ của lưu chất hoặc môi trường tăng giảm. Nếu không có bộ phận bù giãn nở phù hợp, lực phát sinh có thể tác động trực tiếp lên:

Mặt bích kết nối.
Mối hàn đường ống.
Gioăng làm kín.
Van công nghiệp.
Máy bơm hóa chất.
Bồn chứa và thiết bị.
Giá đỡ và điểm neo đường ống.

Tình trạng này kéo dài có thể làm đường ống cong, lệch mặt bích, hỏng gioăng hoặc rò rỉ lưu chất. Khớp giãn nở PTFE 2 sóng tạo ra một vị trí co giãn có kiểm soát, giúp đường ống vận hành ổn định hơn.

Sản phẩm còn được gọi bằng một số tên khác như:

Khớp co giãn PTFE 2 sóng.
Khớp nối mềm PTFE 2 sóng.
Khớp bù trừ PTFE 2 sóng.
Khớp chống rung PTFE 2 sóng.
Khớp giãn nở Teflon 2 sóng.
Khớp co giãn hóa chất 2 sóng.

Khớp được sử dụng phổ biến trong nhà máy hóa chất, hệ thống xử lý nước thải, dây chuyền xi mạ, sản xuất phân bón, dược phẩm và các hệ thống dẫn lưu chất có tính ăn mòn.

Khi xây dựng đường ống hóa chất, khách hàng có thể tham khảo thêm nhóm khớp nối mềm PTFE để lựa chọn sản phẩm phù hợp với từng vị trí lắp đặt.

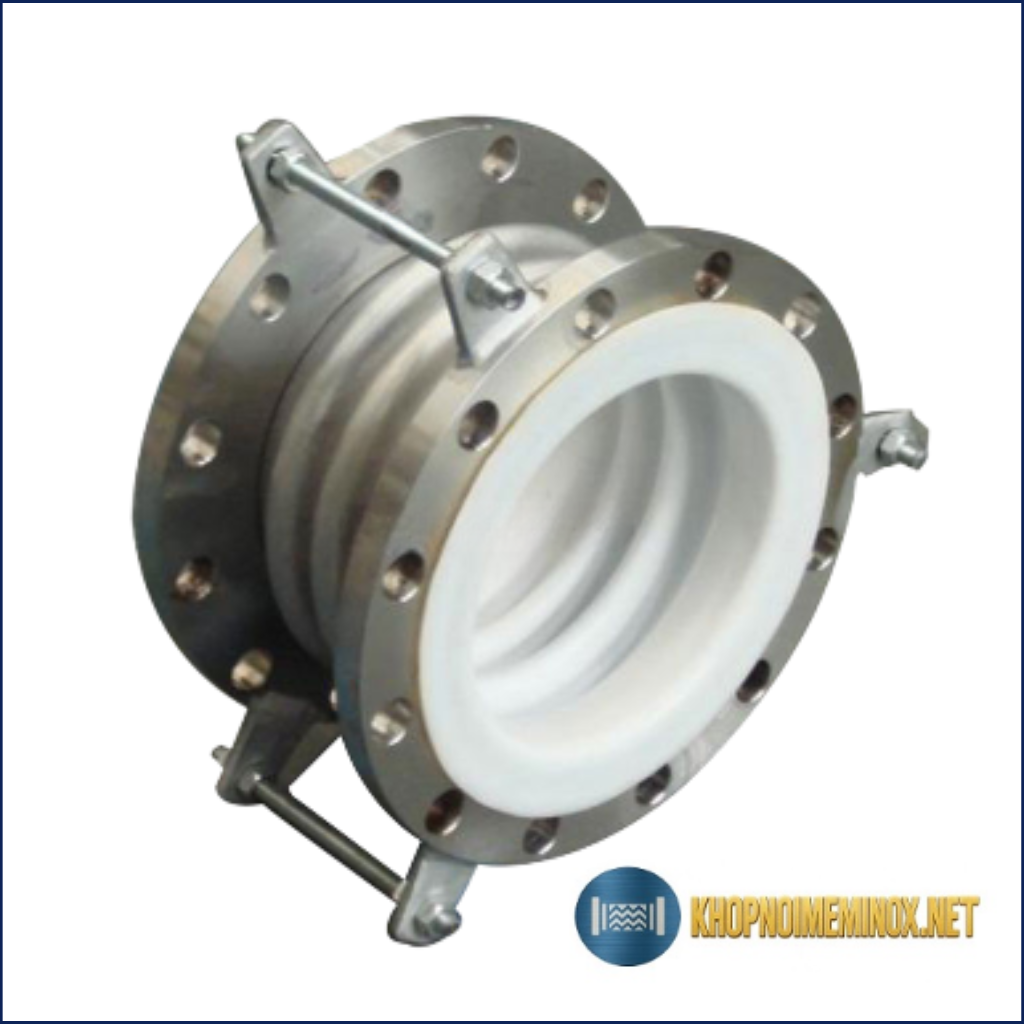

Khớp giãn nở PTFE 2 sóng

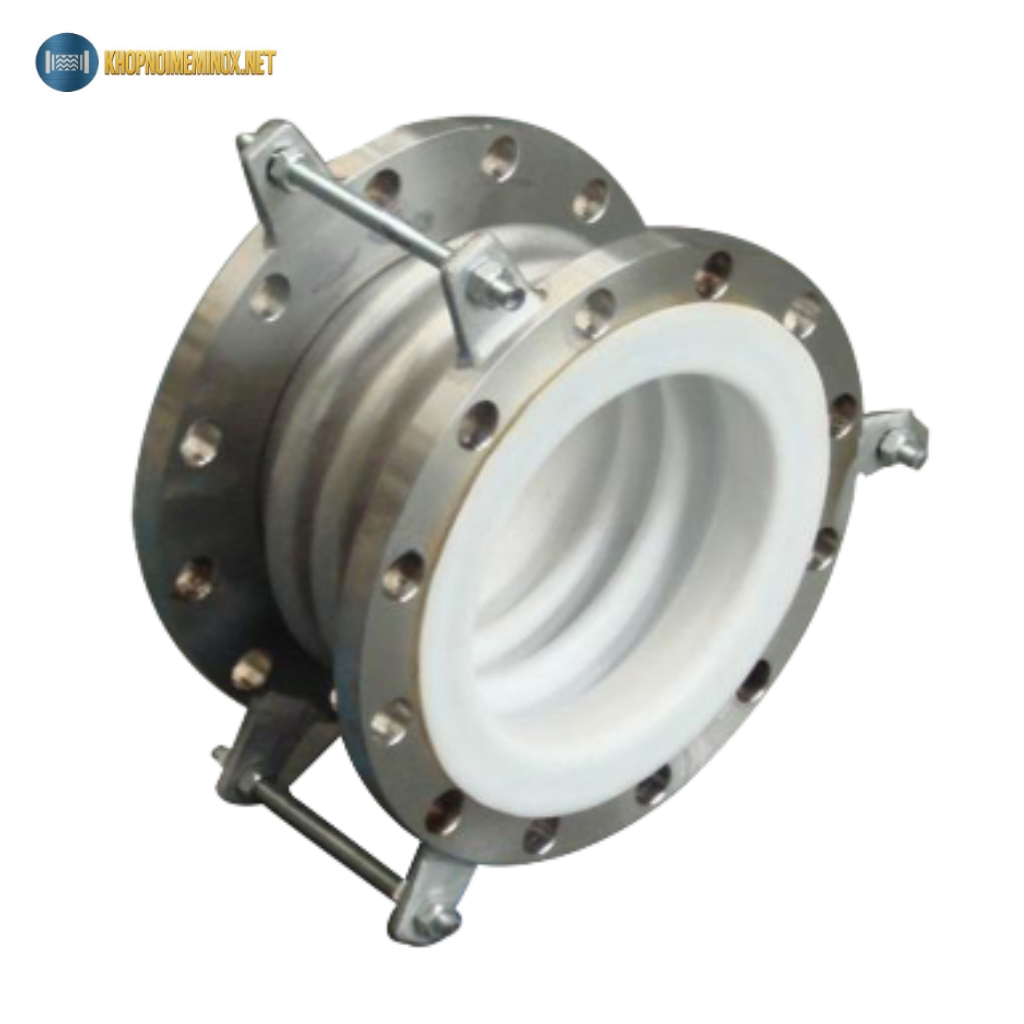

Cấu tạo khớp giãn nở PTFE 2 sóng

Khớp giãn nở PTFE 2 sóng thường gồm thân PTFE, hai nếp sóng, mặt bích kết nối, vòng gia cường và bộ phận giới hạn hành trình.

Cấu tạo cụ thể có thể thay đổi tùy theo kích thước đường ống, áp lực, nhiệt độ, loại lưu chất và yêu cầu chuyển động của hệ thống.

Thân khớp bằng PTFE

Thân khớp là bộ phận tiếp xúc trực tiếp với lưu chất và thường được chế tạo từ vật liệu PTFE.

Vật liệu này có bề mặt tương đối trơn, hạn chế lưu chất bám dính và phù hợp với nhiều loại axit, kiềm, dung môi cùng hóa chất công nghiệp.

Độ dày của thân PTFE cần được lựa chọn dựa trên:

Đường kính đường ống.
Loại hóa chất sử dụng.
Nồng độ của hóa chất.
Nhiệt độ vận hành.
Áp lực làm việc.
Điều kiện chân không nếu có.
Tần suất co giãn.
Thời gian vận hành liên tục.

Không nên lựa chọn sản phẩm chỉ dựa vào kích thước DN. Hai hệ thống có cùng đường kính nhưng khác lưu chất, nhiệt độ hoặc áp lực có thể cần cấu tạo khớp khác nhau.

Hai nếp sóng co giãn

Đặc điểm nhận biết của sản phẩm là phần thân được tạo thành hai nếp sóng liên tiếp.

Các nếp sóng tạo ra độ linh hoạt cho khớp, cho phép sản phẩm co lại hoặc giãn ra khi đường ống thay đổi chiều dài. Khớp PTFE có thể được sản xuất với một, hai, ba hoặc nhiều nếp sóng tùy theo yêu cầu hấp thụ chuyển động.

Thiết kế hai sóng thường được lựa chọn khi hệ thống cần:

Khả năng co giãn tốt hơn loại một sóng.
Chiều dài lắp đặt tương đối gọn.
Hấp thụ rung động từ máy bơm.
Bù chuyển động dọc trục.
Hấp thụ sai lệch nhỏ của đường ống.
Giảm lực truyền sang thiết bị.

Khả năng chuyển động cụ thể cần được xác nhận theo thiết kế của từng sản phẩm. Không được tự kéo hoặc nén khớp vượt quá hành trình cho phép.

Mặt bích kết nối

Hai đầu khớp thường được thiết kế dạng mặt bích để kết nối với đường ống, van, máy bơm hoặc thiết bị công nghệ.

Mặt bích có thể được chế tạo từ:

Thép carbon sơn phủ.
Thép carbon mạ kẽm.
Inox 304.
Inox 316.
Vật liệu khác theo yêu cầu.

Tiêu chuẩn mặt bích phổ biến gồm:

JIS.
DIN.
BS.
ANSI.
Tiêu chuẩn theo bản vẽ.

Lớp PTFE thường được kéo phủ ra bề mặt tiếp xúc của mặt bích. Nhờ đó, lưu chất được hạn chế tiếp xúc trực tiếp với phần kim loại tại vị trí kết nối.

Khi đặt hàng, cần xác định đầy đủ kích thước DN, số lượng lỗ bulông, đường kính lỗ, vòng tâm lỗ và tiêu chuẩn mặt bích. Hai mặt bích có cùng kích thước DN nhưng khác tiêu chuẩn có thể không lắp vừa nhau.

Vòng gia cường

Tùy theo kích thước và áp lực, các nếp sóng có thể được bổ sung vòng gia cường nhằm hỗ trợ giữ hình dạng và tăng độ ổn định khi khớp vận hành.

Vòng gia cường giúp hạn chế tình trạng nếp sóng bị phồng, biến dạng hoặc mất ổn định khi chịu áp lực trong đường ống.

Số lượng, vị trí và vật liệu vòng gia cường cần được thiết kế phù hợp với từng sản phẩm. Không nên tự ý tháo bỏ các chi tiết này.

Ty giằng và bộ phận giới hạn

Một số khớp giãn nở PTFE 2 sóng được lắp thêm ty giằng, đai ốc hoặc bộ phận giới hạn hành trình.

Ty giằng có tác dụng:

Hạn chế khớp bị kéo quá mức.
Kiểm soát hành trình co giãn.
Giữ ổn định khi vận chuyển.
Hỗ trợ bảo vệ thân PTFE.
Giảm nguy cơ biến dạng bất thường.

Ty giằng không phải là bộ phận dùng để treo hoặc đỡ trọng lượng đường ống. Hệ thống vẫn cần được bố trí giá treo, gối đỡ và điểm neo riêng.

Nguyên lý hoạt động

Khớp giãn nở PTFE 2 sóng hoạt động dựa trên khả năng biến dạng đàn hồi của hai nếp sóng.

Khi nhiệt độ lưu chất tăng, đường ống có xu hướng giãn dài. Lúc này, hai nếp sóng của khớp sẽ bị nén lại trong giới hạn cho phép để hấp thụ một phần chuyển động.

Khi nhiệt độ giảm, đường ống co ngắn. Các nếp sóng sẽ giãn ra để hạn chế lực kéo tác động lên mặt bích, van và thiết bị.

Ngoài chuyển động dọc trục, khớp PTFE còn có thể được thiết kế để hấp thụ chuyển động ngang hoặc chuyển động góc. Khả năng làm việc đồng thời theo nhiều hướng cần được tính toán vì mỗi dạng chuyển động có thể làm giảm hành trình còn lại của khớp.

Khớp còn hỗ trợ hấp thụ rung động phát sinh từ:

Máy bơm hóa chất.
Máy khuấy.
Máy nén.
Thiết bị phản ứng.
Dòng chảy không ổn định.
Quá trình đóng mở van.
Hiện tượng thay đổi áp lực.

Khi rung động truyền đến khớp, hai nếp sóng sẽ biến dạng nhẹ để hấp thụ một phần năng lượng. Nhờ đó, mức độ rung truyền sang đường ống và thiết bị phía sau được hạn chế.

Để khớp hoạt động đúng, tuyến ống cần có điểm neo và thanh dẫn hướng phù hợp. Nếu đường ống không được giữ ổn định, khớp có thể bị kéo lệch, xoắn hoặc chịu lực vượt thiết kế.

Thông số kỹ thuật

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp giãn nở PTFE 2 sóng
Vật liệu thân	PTFE
Số lượng sóng	2 sóng
Vật liệu mặt bích	Thép carbon, inox 304 hoặc inox 316
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	JIS, DIN, BS, ANSI
Kích thước	Theo đường kính hệ thống
Áp lực làm việc	Theo thiết kế sản phẩm
Nhiệt độ làm việc	Theo loại hóa chất và điều kiện vận hành
Kiểu chuyển động	Dọc trục, ngang hoặc góc
Khả năng bù giãn nở	Theo kích thước và thiết kế
Môi trường sử dụng	Axit, kiềm, dung môi và hóa chất
Vị trí lắp đặt	Đường ống, đầu bơm hoặc đầu thiết bị
Sản xuất	Theo tiêu chuẩn hoặc bản vẽ yêu cầu

Các thông số trên mang tính tham khảo. Kích thước, áp lực, nhiệt độ và hành trình co giãn cần được xác nhận theo điều kiện vận hành thực tế.

Ưu điểm và nhược điểm

Ưu điểm

Phù hợp với nhiều loại axit, kiềm và hóa chất.
Thân PTFE tiếp xúc trực tiếp với lưu chất.
Hạn chế hiện tượng ăn mòn từ bên trong.
Hai sóng tạo độ linh hoạt tương đối tốt.
Hỗ trợ bù giãn nở nhiệt cho đường ống.
Giảm rung động từ máy bơm và thiết bị.
Hạn chế lực tác động lên mặt bích.
Giảm tải cho van và mối hàn.
Bề mặt PTFE tương đối trơn.
Hạn chế lưu chất bám dính.
Kết nối mặt bích thuận tiện.
Dễ tháo lắp khi bảo trì.
Có thể sản xuất theo kích thước yêu cầu.
Có thể lựa chọn vật liệu mặt bích.
Phù hợp với nhiều hệ thống công nghiệp.
Chiều dài lắp đặt tương đối gọn.
Có thể chế tạo theo bản vẽ riêng.

Nhược điểm

Giá thành thường cao hơn khớp cao su thông thường.
Cần xác định chính xác loại hóa chất trước khi chọn.
Thân PTFE có thể bị xước do vật sắc nhọn.
Không được kéo hoặc nén vượt hành trình thiết kế.
Không nên dùng để xử lý đường ống lệch quá lớn.
Cần bố trí điểm neo và gối đỡ đúng kỹ thuật.
Phải xác định chính xác tiêu chuẩn mặt bích.
Khả năng chịu áp phụ thuộc vào từng thiết kế.
Cần kiểm tra điều kiện chân không nếu có.
Sản phẩm đặt riêng cần thời gian gia công.
Không sử dụng chung một thông số cho mọi hệ thống.
Cần kiểm tra định kỳ trong môi trường khắc nghiệt.

So sánh khớp giãn nở PTFE 2 sóng và loại 1 sóng

Tiêu chí	Khớp PTFE 2 sóng	Khớp PTFE 1 sóng
Số lượng nếp sóng	2 sóng	1 sóng
Độ linh hoạt	Thường tốt hơn	Thấp hơn
Khả năng bù co giãn	Thường lớn hơn	Thường nhỏ hơn
Chiều dài sản phẩm	Dài hơn	Ngắn gọn hơn
Khả năng giảm rung	Tốt	Phù hợp rung nhẹ
Không gian lắp đặt	Cần nhiều khoảng trống hơn	Phù hợp vị trí hẹp
Kết cấu	Nhiều chi tiết hơn	Đơn giản hơn
Giá thành	Thường cao hơn	Thường thấp hơn

Khớp PTFE 1 sóng có cấu tạo đơn giản, chiều dài ngắn và phù hợp với vị trí có không gian lắp đặt hạn chế. Sản phẩm thường được lựa chọn cho hệ thống có chuyển động nhỏ hoặc yêu cầu bù co giãn không cao.

Khớp PTFE 2 sóng có thêm một nếp sóng nên thường linh hoạt hơn và có khả năng hấp thụ chuyển động tốt hơn trong cùng nhóm thiết kế. Tuy nhiên, khả năng co giãn thực tế vẫn phụ thuộc vào đường kính, độ dày PTFE, vòng gia cường và cấu tạo của nhà sản xuất.

Không nên mặc định loại hai sóng luôn phù hợp hơn loại một sóng. Việc lựa chọn cần căn cứ vào:

Hành trình co giãn cần hấp thụ.
Áp lực làm việc.
Nhiệt độ vận hành.
Không gian lắp đặt.
Loại chuyển động.
Điều kiện chân không.
Vị trí điểm neo.
Loại hóa chất sử dụng.

Ứng dụng thực tế

Khớp giãn nở PTFE 2 sóng được sử dụng trong:

Đường ống dẫn axit.
Đường ống dẫn kiềm.
Hệ thống dẫn dung môi.
Nhà máy sản xuất hóa chất.
Dây chuyền xi mạ kim loại.
Nhà máy sản xuất phân bón.
Hệ thống xử lý nước thải.
Nhà máy sản xuất giấy.
Hệ thống pha trộn hóa chất.
Đường ống kết nối máy bơm hóa chất.
Hệ thống cấp hóa chất cho bồn chứa.
Đường ống kết nối bồn phản ứng.
Nhà máy dược phẩm.
Dây chuyền sản xuất hóa mỹ phẩm.
Nhà máy sản xuất thuốc bảo vệ thực vật.
Hệ thống xử lý bề mặt kim loại.
Đường ống dẫn dung dịch tẩy rửa.
Hệ thống công nghiệp thường xuyên thay đổi nhiệt độ.
Đường ống có yêu cầu hạn chế lưu chất bám dính.
Hệ thống cần chống ăn mòn tại vị trí co giãn.

Các khớp PTFE dạng nhiều sóng được sử dụng trong các hệ thống hóa chất, xử lý nước và dược phẩm, nơi cần kết hợp khả năng chống hóa chất với khả năng hấp thụ chuyển động của đường ống.

Sản phẩm thường được lắp tại:

Đầu hút của máy bơm.
Đầu đẩy của máy bơm.
Giữa hai đoạn đường ống dài.
Trước hoặc sau thiết bị.
Vị trí thường xuyên rung động.
Vị trí đường ống thay đổi nhiệt độ.
Khu vực cần tháo lắp bảo trì.
Điểm nối giữa đường ống và bồn chứa.

Vị trí lắp đặt phải được tính toán theo hướng chuyển động, khoảng cách giữa các điểm neo và hành trình mà khớp cần hấp thụ.

Không nên lắp khớp tùy ý trên tuyến ống. Nếu điểm neo và gối đỡ không phù hợp, sản phẩm có thể phải chịu lực lớn hơn khả năng thiết kế.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lựa chọn khớp giãn nở PTFE 2 sóng, cần xác định đầy đủ các thông tin sau:

Tên lưu chất.
Thành phần hóa chất.
Nồng độ dung dịch.
Nhiệt độ làm việc.
Áp lực vận hành.
Áp lực thử hệ thống.
Điều kiện chân không nếu có.
Kích thước đường ống.
Tiêu chuẩn mặt bích.
Chiều dài lắp đặt.
Hành trình co giãn yêu cầu.
Hướng chuyển động cần hấp thụ.
Vật liệu mặt bích.
Vị trí lắp trong nhà hoặc ngoài trời.
Bản vẽ hệ thống nếu có.

Trong quá trình lắp đặt cần chú ý:

Kiểm tra bề mặt PTFE trước khi lắp.
Không để vật sắc nhọn làm xước thân khớp.
Làm sạch hai mặt bích kết nối.
Căn chỉnh đường ống tương đối đồng tâm.
Không dùng khớp để kéo hai đoạn ống vào vị trí.
Không xoắn thân khớp khi siết bulông.
Siết bulông theo thứ tự đối xứng.
Phân bố lực siết đều quanh mặt bích.
Không siết quá mạnh làm biến dạng PTFE.
Không để trọng lượng đường ống đè lên khớp.
Bố trí gối đỡ và điểm neo phù hợp.
Không tự tháo vòng gia cường.
Không tháo ty giằng khi chưa kiểm tra thiết kế.
Thử kín hệ thống trước khi vận hành.
Tăng áp từ từ trong quá trình chạy thử.
Kiểm tra mặt bích sau thời gian vận hành đầu tiên.

Các tài liệu kỹ thuật về khớp PTFE lưu ý rằng khả năng chịu chuyển động và chân không phụ thuộc vào số sóng, kích thước và điều kiện sử dụng; vì vậy cần chọn sản phẩm theo dữ liệu vận hành thực tế thay vì chỉ dựa vào đường kính ống.

Trong quá trình sử dụng, cần kiểm tra định kỳ những dấu hiệu như:

Rò rỉ tại mặt bích.
Thân PTFE bị xước.
Nếp sóng bị biến dạng.
Khớp bị kéo lệch.
Vòng gia cường bị lỏng.
Ty giằng bị cong.
Mặt bích bị ăn mòn.
Khớp mất khả năng co giãn.

Khi phát hiện bất thường, nên dừng hệ thống để kiểm tra. Lắp đặt và bảo trì đúng kỹ thuật giúp khớp giãn nở PTFE 2 sóng hoạt động ổn định, đồng thời bảo vệ van, máy bơm và toàn bộ tuyến ống.

Câu hỏi thường gặp

Khớp giãn nở PTFE 2 sóng dùng để làm gì?

Sản phẩm được dùng để bù co giãn cho đường ống, hỗ trợ giảm rung và hạn chế lưu chất ăn mòn tiếp xúc với các bộ phận kim loại của hệ thống.

Hai sóng có tác dụng gì?

Hai nếp sóng tạo độ linh hoạt cho thân khớp, giúp sản phẩm hấp thụ chuyển động và rung động tốt hơn trong giới hạn thiết kế.

Khớp PTFE 2 sóng có dùng cho axit không?

Sản phẩm có thể sử dụng cho nhiều loại axit. Tuy nhiên, cần kiểm tra loại axit, nồng độ, nhiệt độ và áp lực trước khi lựa chọn.

Khớp PTFE 2 sóng có giảm rung cho máy bơm không?

Có. Khớp hỗ trợ hấp thụ một phần rung động truyền từ máy bơm sang đường ống. Hệ thống vẫn cần được bố trí gối đỡ và điểm neo phù hợp.

Loại 2 sóng có tốt hơn loại 1 sóng không?

Loại hai sóng thường có độ linh hoạt và khả năng bù chuyển động tốt hơn. Tuy nhiên, việc lựa chọn phải dựa vào áp lực, nhiệt độ, hành trình và không gian lắp đặt thực tế.

Khớp có bù được đường ống lắp lệch không?

Khớp chỉ hấp thụ được sai lệch nhỏ trong giới hạn thiết kế. Không nên kéo, ép hoặc bẻ khớp để xử lý đường ống bị lệch quá lớn.

Khớp giãn nở PTFE 2 sóng chịu áp lực bao nhiêu?

Áp lực làm việc phụ thuộc vào kích thước, độ dày PTFE, vòng gia cường và thiết kế của từng sản phẩm. Cần cung cấp áp lực hệ thống để lựa chọn chính xác.

Có thể sản xuất theo bản vẽ riêng không?

Có. Sản phẩm có thể được chế tạo theo kích thước, chiều dài, tiêu chuẩn mặt bích, vật liệu mặt bích và hành trình co giãn của từng hệ thống.

Khi nào cần thay khớp PTFE 2 sóng?

Nên kiểm tra hoặc thay thế khi khớp xuất hiện rò rỉ, nứt, biến dạng nếp sóng, hư hỏng bề mặt PTFE hoặc không còn khả năng co giãn ổn định.
