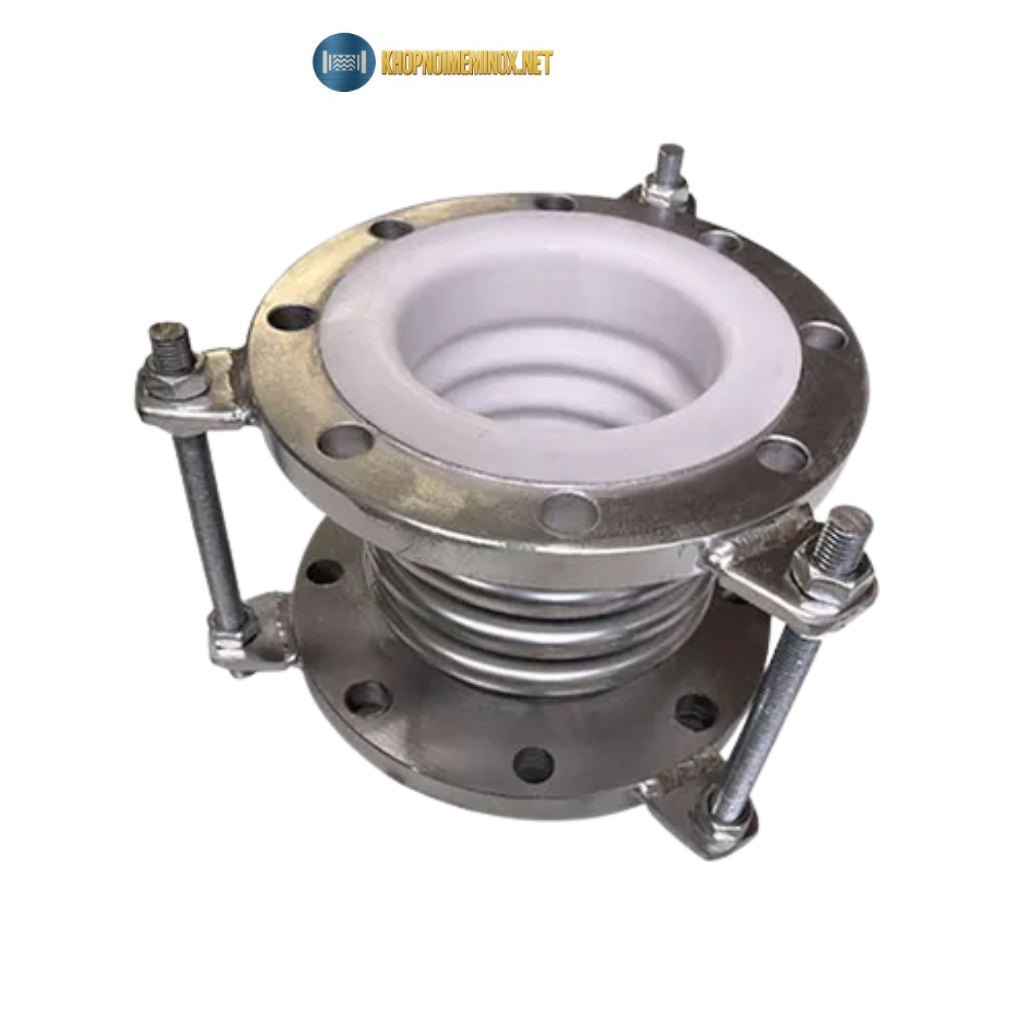

Giới thiệu khớp giãn nở PTFE 3 sóng

Khớp giãn nở PTFE 3 sóng là loại khớp nối mềm có phần thân được chế tạo từ vật liệu PTFE và tạo hình thành ba nếp sóng liên tiếp. Sản phẩm được lắp đặt trên đường ống để bù sự co giãn do nhiệt, hấp thụ rung động và giảm lực tác động lên mặt bích, van, máy bơm cùng các thiết bị trong hệ thống.

PTFE là vật liệu có khả năng chống lại nhiều loại axit, kiềm, dung môi và hóa chất công nghiệp. Bề mặt PTFE tương đối trơn, hạn chế lưu chất bám dính và giảm nguy cơ ăn mòn từ bên trong đường ống.

So với loại một sóng hoặc hai sóng, thiết kế ba sóng thường có độ linh hoạt cao hơn và có thể đáp ứng những hệ thống cần hành trình bù co giãn lớn hơn. Tuy nhiên, khả năng chuyển động thực tế còn phụ thuộc vào kích thước, độ dày PTFE, vòng gia cường, áp lực và thiết kế của từng sản phẩm.

Trong quá trình vận hành, nhiệt độ lưu chất hoặc môi trường thay đổi có thể khiến đường ống giãn dài hoặc co ngắn. Nếu tuyến ống không có vị trí hấp thụ chuyển động, lực phát sinh sẽ tác động trực tiếp lên:

Mặt bích kết nối.
Mối hàn đường ống.
Gioăng làm kín.
Van công nghiệp.
Máy bơm hóa chất.
Bồn chứa và thiết bị.
Giá treo và điểm neo.

Tình trạng này kéo dài có thể làm đường ống cong, lệch mặt bích, nứt mối hàn, hỏng gioăng hoặc rò rỉ hóa chất.

Khớp giãn nở PTFE 3 sóng tạo ra một vị trí co giãn có kiểm soát. Khi đường ống thay đổi chiều dài, ba nếp sóng sẽ co lại hoặc giãn ra trong giới hạn thiết kế, giúp giảm lực truyền sang các thiết bị khác.

Sản phẩm còn được gọi bằng một số tên khác như:

Khớp co giãn PTFE 3 sóng.
Khớp nối mềm PTFE 3 sóng.
Khớp bù trừ PTFE 3 sóng.
Khớp chống rung PTFE 3 sóng.
Khớp giãn nở Teflon 3 sóng.
Khớp co giãn hóa chất 3 sóng.

Khớp thường được sử dụng trong nhà máy hóa chất, hệ thống xử lý nước thải, dây chuyền xi mạ, sản xuất phân bón, dược phẩm và các đường ống dẫn lưu chất có tính ăn mòn.

Khách hàng có thể tham khảo thêm nhóm khớp nối mềm PTFE để lựa chọn sản phẩm phù hợp với từng vị trí và điều kiện vận hành.

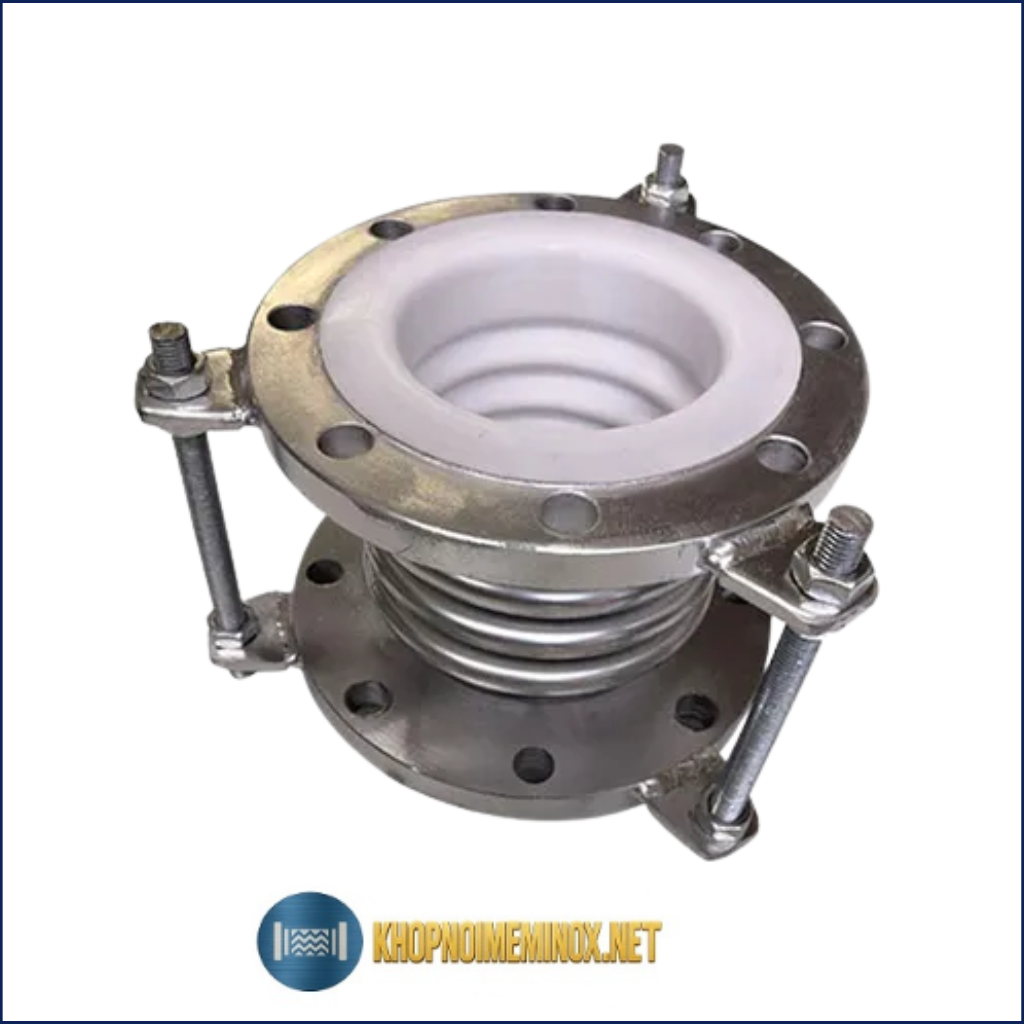

Khớp giãn nở PTFE 3 sóng

Cấu tạo khớp giãn nở PTFE 3 sóng

Khớp giãn nở PTFE 3 sóng thường gồm thân PTFE, ba nếp sóng co giãn, mặt bích kết nối, vòng gia cường và bộ phận giới hạn hành trình.

Cấu tạo chi tiết có thể thay đổi theo kích thước đường ống, áp lực, nhiệt độ, loại hóa chất và hành trình chuyển động cần hấp thụ.

Thân khớp bằng PTFE

Thân khớp là bộ phận tiếp xúc trực tiếp với lưu chất và thường được chế tạo từ vật liệu PTFE.

PTFE có khả năng chống ăn mòn phù hợp với nhiều loại hóa chất. Bề mặt vật liệu ít bám dính, giúp hạn chế cặn hoặc lưu chất tích tụ bên trong sản phẩm.

Độ dày của thân PTFE cần được lựa chọn dựa trên:

Kích thước đường ống.
Loại hóa chất.
Nồng độ lưu chất.
Nhiệt độ vận hành.
Áp lực làm việc.
Điều kiện chân không.
Tần suất co giãn.
Thời gian vận hành liên tục.

Không nên lựa chọn sản phẩm chỉ dựa vào kích thước DN. Hai hệ thống có cùng đường kính nhưng khác áp lực, nhiệt độ hoặc loại hóa chất có thể cần cấu tạo khớp khác nhau.

Ba nếp sóng co giãn

Đặc điểm chính của sản phẩm là phần thân PTFE được tạo thành ba nếp sóng liên tiếp.

Các nếp sóng giúp khớp có khả năng co lại hoặc giãn ra khi đường ống thay đổi chiều dài. Thiết kế ba sóng thường được lựa chọn cho những hệ thống cần:

Hành trình co giãn tương đối lớn.
Khả năng hấp thụ rung động tốt.
Bù chuyển động dọc trục.
Hạn chế lực truyền sang thiết bị.
Hấp thụ sai lệch nhỏ khi vận hành.
Tăng độ linh hoạt cho đường ống hóa chất.

Khả năng chuyển động cụ thể cần được xác nhận theo bản vẽ hoặc thông số của từng sản phẩm. Không được kéo, nén hoặc bẻ khớp vượt quá hành trình cho phép.

Mặt bích kết nối

Hai đầu khớp được thiết kế dạng mặt bích để kết nối với đường ống, van, máy bơm, bồn chứa hoặc thiết bị công nghệ.

Vật liệu mặt bích có thể gồm:

Thép carbon sơn phủ.
Thép carbon mạ kẽm.
Inox 304.
Inox 316.
Vật liệu khác theo yêu cầu.

Mặt bích có thể được sản xuất theo các tiêu chuẩn:

JIS.
DIN.
BS.
ANSI.
Tiêu chuẩn theo bản vẽ.

Phần PTFE thường được kéo phủ ra bề mặt tiếp xúc của mặt bích. Nhờ đó, lưu chất được hạn chế tiếp xúc trực tiếp với kim loại tại vị trí kết nối.

Khi đặt hàng, cần xác định chính xác kích thước DN và tiêu chuẩn mặt bích. Hai mặt bích có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn có thể không trùng số lỗ hoặc vòng tâm bulông.

Vòng gia cường

Tùy theo kích thước và áp lực làm việc, các nếp sóng có thể được bổ sung vòng gia cường.

Vòng gia cường giúp:

Giữ ổn định hình dạng nếp sóng.
Hạn chế thân PTFE bị phồng.
Giảm nguy cơ biến dạng.
Hỗ trợ khớp làm việc ổn định.
Tăng khả năng chịu lực theo thiết kế.

Không nên tự ý tháo bỏ vòng gia cường vì có thể làm thay đổi khả năng chịu áp và độ ổn định của sản phẩm.

Ty giằng và bộ phận giới hạn

Một số khớp giãn nở PTFE 3 sóng được trang bị thêm ty giằng, đai ốc hoặc bộ phận giới hạn hành trình.

Ty giằng có tác dụng:

Hạn chế khớp bị kéo quá mức.
Kiểm soát hành trình co giãn.
Giữ ổn định trong quá trình vận chuyển.
Hỗ trợ bảo vệ thân PTFE.
Hạn chế biến dạng bất thường.

Ty giằng không có chức năng đỡ toàn bộ trọng lượng đường ống. Hệ thống vẫn cần được bố trí gối đỡ, giá treo và điểm neo phù hợp.

Nguyên lý hoạt động

Khớp giãn nở PTFE 3 sóng hoạt động dựa trên khả năng biến dạng của ba nếp sóng PTFE.

Khi nhiệt độ lưu chất tăng, đường ống kim loại có xu hướng giãn dài. Lúc này, các nếp sóng của khớp sẽ bị nén lại để hấp thụ một phần chuyển động.

Khi nhiệt độ giảm, đường ống co ngắn. Ba nếp sóng sẽ giãn ra trong giới hạn cho phép, giúp giảm lực kéo tác động lên mặt bích, van và thiết bị.

Mức độ thay đổi chiều dài của đường ống phụ thuộc vào:

Vật liệu đường ống.
Tổng chiều dài tuyến ống.
Mức chênh lệch nhiệt độ.
Cách bố trí điểm neo.
Vị trí gối đỡ.
Hướng chuyển động.
Áp lực trong hệ thống.

Ngoài khả năng bù chuyển động dọc trục, một số thiết kế có thể hấp thụ chuyển động ngang hoặc chuyển động góc. Khả năng làm việc theo từng hướng cần được xác định trước khi lựa chọn.

Khớp còn giúp hấp thụ một phần rung động phát sinh từ:

Máy bơm hóa chất.
Máy khuấy.
Máy nén.
Thiết bị phản ứng.
Dòng chảy không ổn định.
Quá trình đóng mở van.
Hiện tượng thay đổi áp lực.

Khi rung động truyền tới khớp, ba nếp sóng sẽ biến dạng nhẹ để hấp thụ một phần năng lượng. Nhờ đó, mức độ rung truyền sang đường ống và các thiết bị liên quan được hạn chế.

Để khớp hoạt động đúng, đường ống cần có điểm neo và thanh dẫn hướng phù hợp. Nếu tuyến ống không được giữ ổn định, sản phẩm có thể bị xoắn, kéo lệch hoặc chịu lực vượt quá thiết kế.

Thông số kỹ thuật

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp giãn nở PTFE 3 sóng
Vật liệu thân	PTFE
Số lượng sóng	3 sóng
Vật liệu mặt bích	Thép carbon, inox 304 hoặc inox 316
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	JIS, DIN, BS, ANSI
Kích thước	Theo đường kính hệ thống
Áp lực làm việc	Theo thiết kế sản phẩm
Nhiệt độ làm việc	Theo lưu chất và điều kiện vận hành
Kiểu chuyển động	Dọc trục, ngang hoặc góc
Khả năng bù giãn nở	Theo kích thước và thiết kế
Môi trường sử dụng	Axit, kiềm, dung môi và hóa chất
Vị trí lắp đặt	Đường ống, đầu bơm hoặc đầu thiết bị
Sản xuất	Theo tiêu chuẩn hoặc bản vẽ yêu cầu

Các thông số trên mang tính tham khảo. Kích thước, nhiệt độ, áp lực và hành trình co giãn cần được xác nhận theo điều kiện vận hành thực tế.

Ưu điểm và nhược điểm

Ưu điểm

Phù hợp với nhiều loại axit, kiềm và hóa chất.
Thân PTFE tiếp xúc trực tiếp với lưu chất.
Hạn chế hiện tượng ăn mòn từ bên trong.
Ba nếp sóng tạo độ linh hoạt cao.
Hỗ trợ bù giãn nở nhiệt cho đường ống.
Hấp thụ chuyển động tốt hơn loại ít sóng.
Giảm rung động truyền từ máy bơm.
Hạn chế lực tác động lên mặt bích.
Giảm tải cho van, thiết bị và mối hàn.
Bề mặt PTFE tương đối trơn.
Hạn chế lưu chất bám dính.
Kết nối mặt bích thuận tiện.
Dễ tháo lắp khi kiểm tra và bảo trì.
Có thể sản xuất theo kích thước yêu cầu.
Có thể lựa chọn vật liệu mặt bích.
Phù hợp với nhiều hệ thống công nghiệp.
Có thể chế tạo theo bản vẽ riêng.

Nhược điểm

Giá thành thường cao hơn loại một hoặc hai sóng.
Chiều dài lắp đặt thường lớn hơn.
Cần xác định chính xác loại hóa chất trước khi chọn.
Thân PTFE có thể bị xước bởi vật sắc nhọn.
Không được kéo hoặc nén vượt hành trình thiết kế.
Không dùng để xử lý đường ống lệch quá lớn.
Cần bố trí điểm neo và gối đỡ đúng kỹ thuật.
Phải xác định chính xác tiêu chuẩn mặt bích.
Khả năng chịu áp phụ thuộc từng thiết kế.
Cần kiểm tra điều kiện chân không nếu có.
Sản phẩm đặt riêng cần thời gian gia công.
Không sử dụng chung một thông số cho mọi hệ thống.
Cần kiểm tra định kỳ trong môi trường khắc nghiệt.

So sánh khớp giãn nở PTFE 3 sóng và loại 2 sóng

Tiêu chí	Khớp PTFE 3 sóng	Khớp PTFE 2 sóng
Số lượng nếp sóng	3 sóng	2 sóng
Độ linh hoạt	Thường cao hơn	Tương đối tốt
Khả năng bù co giãn	Thường lớn hơn	Thấp hơn
Chiều dài sản phẩm	Thường dài hơn	Gọn hơn
Khả năng giảm rung	Tốt	Tốt
Không gian lắp đặt	Cần khoảng trống lớn hơn	Dễ bố trí hơn
Kết cấu	Nhiều chi tiết hơn	Đơn giản hơn
Giá thành	Thường cao hơn	Thường thấp hơn

Khớp PTFE 2 sóng có chiều dài tương đối gọn, phù hợp với những hệ thống cần khả năng co giãn vừa phải và không gian lắp đặt hạn chế.

Khớp PTFE 3 sóng có thêm một nếp sóng nên thường có độ linh hoạt và hành trình bù chuyển động lớn hơn. Sản phẩm phù hợp với đường ống cần hấp thụ chuyển động nhiều hơn hoặc thường xuyên chịu rung động.

Tuy nhiên, không nên mặc định loại ba sóng luôn tốt hơn loại hai sóng. Việc lựa chọn cần dựa vào:

Hành trình co giãn cần thiết.
Áp lực làm việc.
Nhiệt độ vận hành.
Không gian lắp đặt.
Hướng chuyển động.
Điều kiện chân không.
Loại hóa chất.
Vị trí điểm neo.
Kích thước đường ống.

Sử dụng khớp quá dài hoặc có số sóng không phù hợp cũng có thể làm hệ thống mất ổn định khi vận hành.

Ứng dụng thực tế

Khớp giãn nở PTFE 3 sóng được sử dụng trong:

Đường ống dẫn axit.
Đường ống dẫn kiềm.
Hệ thống dẫn dung môi.
Nhà máy sản xuất hóa chất.
Dây chuyền xi mạ kim loại.
Nhà máy sản xuất phân bón.
Hệ thống xử lý nước thải.
Nhà máy sản xuất giấy.
Hệ thống pha trộn hóa chất.
Đường ống kết nối máy bơm hóa chất.
Hệ thống cấp hóa chất cho bồn chứa.
Đường ống kết nối bồn phản ứng.
Nhà máy dược phẩm.
Dây chuyền sản xuất hóa mỹ phẩm.
Nhà máy sản xuất thuốc bảo vệ thực vật.
Hệ thống xử lý bề mặt kim loại.
Đường ống dẫn dung dịch tẩy rửa.
Hệ thống thường xuyên thay đổi nhiệt độ.
Đường ống cần hành trình bù co giãn lớn.
Hệ thống có yêu cầu hạn chế bám dính.

Sản phẩm thường được lắp tại:

Đầu hút của máy bơm.
Đầu đẩy của máy bơm.
Giữa hai đoạn đường ống dài.
Trước hoặc sau thiết bị.
Vị trí thường xuyên rung động.
Khu vực đường ống thay đổi nhiệt độ.
Điểm nối giữa đường ống và bồn chứa.
Vị trí cần tháo lắp để bảo trì.

Vị trí lắp đặt phải được tính toán theo hướng chuyển động, hành trình cần hấp thụ và khoảng cách giữa các điểm neo.

Không nên lắp khớp tùy ý trên tuyến ống. Nếu điểm neo và gối đỡ không phù hợp, sản phẩm có thể phải chịu lực lớn hơn khả năng thiết kế.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lựa chọn khớp giãn nở PTFE 3 sóng, cần xác định đầy đủ:

Tên lưu chất.
Thành phần hóa chất.
Nồng độ dung dịch.
Nhiệt độ làm việc.
Áp lực vận hành.
Áp lực thử hệ thống.
Điều kiện chân không nếu có.
Kích thước đường ống.
Tiêu chuẩn mặt bích.
Chiều dài lắp đặt.
Hành trình co giãn yêu cầu.
Hướng chuyển động cần hấp thụ.
Vật liệu mặt bích.
Vị trí lắp đặt.
Bản vẽ hệ thống nếu có.

Trong quá trình lắp đặt cần chú ý:

Kiểm tra bề mặt PTFE trước khi lắp.
Không để vật sắc nhọn làm xước thân khớp.
Làm sạch hai mặt bích kết nối.
Căn chỉnh đường ống tương đối đồng tâm.
Không dùng khớp để kéo hai đoạn ống vào vị trí.
Không xoắn thân khớp khi siết bulông.
Siết bulông theo thứ tự đối xứng.
Phân bố lực siết đều quanh mặt bích.
Không siết quá mạnh làm biến dạng PTFE.
Không để trọng lượng đường ống đè lên khớp.
Bố trí gối đỡ và điểm neo phù hợp.
Không tự tháo vòng gia cường.
Không tháo ty giằng khi chưa kiểm tra thiết kế.
Thử kín hệ thống trước khi vận hành.
Tăng áp từ từ trong quá trình chạy thử.
Kiểm tra lại mặt bích sau thời gian vận hành đầu tiên.

Trong quá trình sử dụng cần kiểm tra định kỳ các dấu hiệu:

Rò rỉ tại mặt bích.
Thân PTFE bị xước hoặc nứt.
Nếp sóng bị phồng hoặc biến dạng.
Khớp bị kéo lệch.
Vòng gia cường bị lỏng.
Ty giằng bị cong.
Mặt bích bị ăn mòn.
Khớp mất khả năng co giãn.

Khi phát hiện bất thường, nên dừng hệ thống để kiểm tra. Lắp đặt và bảo trì đúng kỹ thuật giúp khớp giãn nở PTFE 3 sóng hoạt động ổn định, đồng thời bảo vệ máy bơm, van và toàn bộ tuyến ống.

Câu hỏi thường gặp

Khớp giãn nở PTFE 3 sóng dùng để làm gì?

Sản phẩm được dùng để bù co giãn cho đường ống, hỗ trợ giảm rung và hạn chế tác động của hóa chất ăn mòn lên hệ thống.

Ba nếp sóng có tác dụng gì?

Ba nếp sóng giúp tăng độ linh hoạt và khả năng hấp thụ chuyển động của khớp trong giới hạn thiết kế.

Khớp PTFE 3 sóng có dùng cho axit không?

Sản phẩm có thể sử dụng cho nhiều loại axit. Tuy nhiên cần kiểm tra loại axit, nồng độ, nhiệt độ và áp lực trước khi lựa chọn.

Khớp PTFE 3 sóng có giảm rung cho máy bơm không?

Có. Khớp hỗ trợ hấp thụ một phần rung động truyền từ máy bơm sang đường ống. Hệ thống vẫn cần có gối đỡ và điểm neo phù hợp.

Loại 3 sóng có tốt hơn loại 2 sóng không?

Loại ba sóng thường có độ linh hoạt và hành trình co giãn lớn hơn. Tuy nhiên, việc lựa chọn cần dựa vào áp lực, nhiệt độ, chuyển động và không gian lắp đặt.

Khớp có bù được đường ống lắp lệch không?

Khớp chỉ hấp thụ được sai lệch nhỏ trong giới hạn thiết kế. Không nên kéo, ép hoặc bẻ khớp để xử lý đường ống bị lệch quá lớn.

Khớp giãn nở PTFE 3 sóng chịu áp lực bao nhiêu?

Áp lực làm việc phụ thuộc vào kích thước, độ dày PTFE, vòng gia cường và thiết kế của từng sản phẩm. Cần cung cấp áp lực hệ thống để lựa chọn chính xác.

Có thể sản xuất theo bản vẽ riêng không?

Có. Sản phẩm có thể được chế tạo theo kích thước, chiều dài, tiêu chuẩn mặt bích, vật liệu mặt bích và hành trình co giãn của từng hệ thống.

Khi nào cần thay khớp PTFE 3 sóng?

Nên kiểm tra hoặc thay thế khi khớp xuất hiện rò rỉ, nứt, biến dạng nếp sóng, hư hỏng bề mặt PTFE hoặc không còn khả năng co giãn ổn định.
