Khớp nối mềm PTFE là phụ kiện đường ống được sử dụng trong các hệ thống dẫn hóa chất, axit, kiềm, dung môi và nhiều loại lưu chất có tính ăn mòn. Sản phẩm có nhiệm vụ tạo đoạn kết nối linh hoạt giữa hai đường ống hoặc giữa đường ống với máy bơm, bồn chứa và thiết bị công nghiệp.

Phần tiếp xúc trực tiếp với lưu chất được làm từ vật liệu PTFE hoặc được phủ một lớp PTFE bên trong. Nhờ đó, khớp nối có khả năng chống ăn mòn, hạn chế bám dính và làm việc ổn định trong nhiều điều kiện môi trường khác nhau.

Ngoài khả năng chống hóa chất, khớp nối mềm PTFE còn hỗ trợ giảm rung, giảm tiếng ồn, bù giãn nở và hạn chế lực tác động trực tiếp lên đường ống. Đây là giải pháp phù hợp cho những hệ thống mà khớp nối cao su hoặc khớp nối kim loại thông thường khó đáp ứng yêu cầu sử dụng.

Khớp nối mềm PTFE là gì?

Khớp nối mềm PTFE là một loại khớp nối mềm có phần thân hoặc lớp lót bên trong được làm từ PTFE. Vật liệu này còn được gọi là Teflon, có đặc tính bề mặt trơn, chống bám dính và chống lại tác động của nhiều loại hóa chất.

Sản phẩm được lắp đặt tại các vị trí cần tạo sự linh hoạt cho đường ống. Khi máy bơm, máy nén, máy khuấy hoặc các thiết bị công nghiệp hoạt động, rung động có thể truyền trực tiếp lên đường ống. Nếu không có khớp nối mềm, lực rung lâu ngày có thể làm lỏng bulông, rò rỉ mặt bích hoặc gây nứt tại các mối nối.

Khớp nối mềm PTFE giúp hấp thụ một phần rung động và chuyển động này. Đồng thời, sản phẩm còn có khả năng hỗ trợ bù chuyển vị do đường ống co giãn khi nhiệt độ thay đổi.

Trong các hệ thống hóa chất, lớp PTFE bên trong có tác dụng ngăn lưu chất tiếp xúc trực tiếp với cao su hoặc kim loại bên ngoài. Điều này giúp nâng cao độ bền của khớp nối và hạn chế nguy cơ ăn mòn trong quá trình vận hành.

Cấu tạo của khớp nối mềm PTFE

Cấu tạo của khớp nối mềm PTFE phụ thuộc vào từng dòng sản phẩm. Tuy nhiên, sản phẩm thường gồm các bộ phận chính sau:

Phần thân PTFE

Đây là bộ phận tiếp xúc trực tiếp với lưu chất. Phần thân có thể được thiết kế dưới dạng ống mềm, dạng sóng hoặc lớp lót bên trong cao su.

PTFE giúp sản phẩm chống lại tác động của nhiều loại axit, kiềm, dung môi và hóa chất công nghiệp. Bề mặt trơn cũng hỗ trợ hạn chế lưu chất và cặn bám vào thành bên trong.

Phần gia cường bên ngoài

Một số loại khớp nối được gia cường bằng cao su, lưới inox, vòng kim loại hoặc lớp bố chịu lực.

Bộ phận này giúp tăng khả năng chịu áp suất, bảo vệ phần PTFE và hạn chế thân khớp nối bị phồng hoặc biến dạng trong quá trình sử dụng.

Bộ phận kết nối

Hai đầu khớp nối có thể sử dụng nhiều kiểu kết nối khác nhau như:

• Kết nối mặt bích.
• Kết nối ren.
• Kết nối Clamp.
• Kết nối Camlock.
• Kết nối JIC.
• Đầu nối gia công theo yêu cầu.

Việc lựa chọn kiểu kết nối cần dựa vào cấu tạo đường ống, vị trí lắp đặt và yêu cầu tháo lắp thực tế.

Thanh giằng giới hạn hành trình

Một số loại khớp giãn nở PTFE mặt bích được lắp thêm thanh giằng hoặc bulông giới hạn hành trình.

Bộ phận này giúp kiểm soát chuyển động của khớp nối, hạn chế tình trạng bị kéo giãn hoặc nén quá mức khi áp suất trong hệ thống thay đổi.

Phân loại khớp nối mềm PTFE

Khớp nối mềm PTFE được sản xuất với nhiều kiểu dáng và cấu tạo khác nhau. Tùy theo điều kiện vận hành, có thể lựa chọn một trong các loại phổ biến dưới đây.

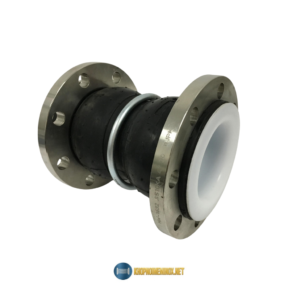

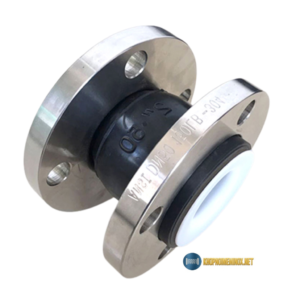

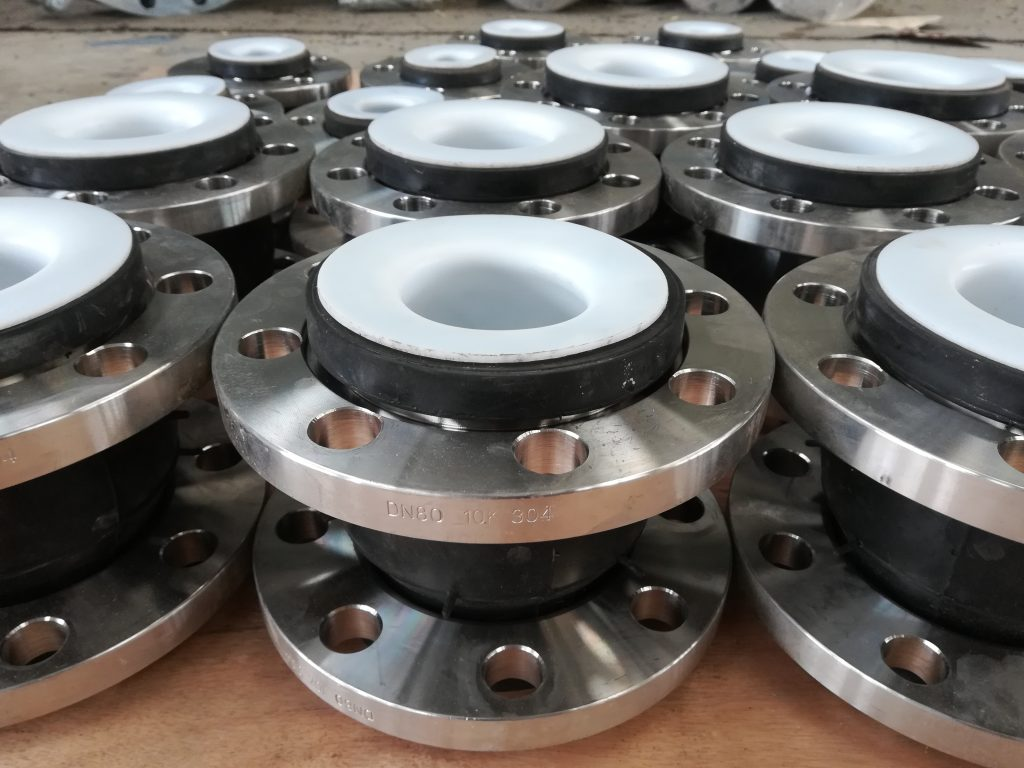

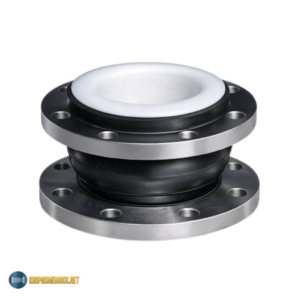

Khớp nối mềm cao su bọc PTFE

Khớp nối mềm cao su bọc PTFE có phần thân bên ngoài được làm từ cao su đàn hồi. Bên trong thân cao su được phủ hoặc lót thêm một lớp PTFE.

Lớp PTFE giúp ngăn lưu chất tiếp xúc trực tiếp với phần cao su. Nhờ đó, sản phẩm có thể sử dụng trong một số hệ thống dẫn hóa chất mà khớp cao su thông thường không phù hợp.

Khớp nối mềm cao su bọc PTFE vừa có độ đàn hồi của cao su, vừa có khả năng chống ăn mòn của PTFE. Sản phẩm thường được lắp tại đầu hút hoặc đầu đẩy máy bơm để giảm rung và bảo vệ đường ống.

Loại này có thể được sản xuất theo dạng cầu đơn, cầu đôi hoặc dạng ống tùy theo yêu cầu sử dụng.

Khớp giãn nở PTFE

Khớp giãn nở PTFE có phần thân được tạo thành các sóng PTFE. Số lượng sóng và chiều dài sản phẩm được thiết kế dựa trên mức độ dịch chuyển cần bù.

Sản phẩm thường sử dụng kết nối mặt bích và có thể được lắp thêm vòng gia cường hoặc thanh giằng.

Khớp giãn nở PTFE phù hợp với các hệ thống cần:

• Bù giãn nở nhiệt.
• Hấp thụ rung động.
• Bù sai lệch nhỏ.
• Giảm lực tác động lên thiết bị.
• Dẫn lưu chất có tính ăn mòn.

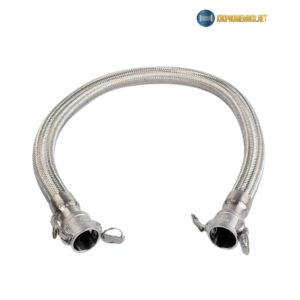

Ống mềm PTFE bọc lưới inox

Ống mềm PTFE bọc lưới inox có phần ống bên trong làm từ PTFE, bên ngoài được bọc một hoặc nhiều lớp lưới inox.

Lớp lưới inox giúp bảo vệ ống PTFE, tăng khả năng chịu lực và hạn chế ống bị phồng khi chịu áp suất.

Loại này có độ linh hoạt cao, thường được sử dụng để kết nối đường ống với máy móc, bồn chứa, thiết bị sản xuất hoặc những vị trí cần tháo lắp thường xuyên.

Hai đầu ống có thể sử dụng mặt bích, ren, Clamp, Camlock, JIC hoặc đầu nối được gia công theo bản vẽ.

Phân loại theo kiểu kết nối

Ngoài cách phân loại theo cấu tạo, khớp nối mềm PTFE còn được chia theo kiểu kết nối.

Khớp nối mềm PTFE mặt bích

Sản phẩm sử dụng mặt bích ở hai đầu để liên kết với đường ống. Đây là kiểu kết nối phổ biến trong các nhà máy hóa chất, xử lý nước và hệ thống công nghiệp.

Kết nối mặt bích giúp việc lắp đặt, kiểm tra và thay thế sản phẩm thuận tiện hơn.

Khớp nối mềm PTFE nối ren

Khớp nối sử dụng ren trong hoặc ren ngoài để lắp trực tiếp vào đường ống.

Loại này thường dùng cho đường ống có kích thước nhỏ, hệ thống máy móc và các vị trí không có nhiều không gian lắp đặt.

Khớp nối mềm PTFE nối Clamp

Sản phẩm sử dụng đầu nối Clamp, cho phép tháo lắp nhanh và thuận tiện trong quá trình vệ sinh.

Loại này thường được dùng trong hệ thống thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Khớp nối mềm PTFE nối Camlock

Khớp nối Camlock giúp kết nối và tháo rời nhanh mà không cần sử dụng nhiều dụng cụ.

Sản phẩm phù hợp với các hệ thống cần thay đổi vị trí đường ống hoặc kết nối thiết bị thường xuyên.

Ưu điểm của khớp nối mềm PTFE

Khớp nối mềm PTFE được sử dụng rộng rãi nhờ có nhiều ưu điểm nổi bật.

Khả năng chống ăn mòn tốt

PTFE có khả năng làm việc với nhiều loại hóa chất, axit, kiềm và dung môi. Lớp PTFE giúp bảo vệ phần cao su hoặc kim loại bên ngoài khỏi tác động trực tiếp của lưu chất.

Tuy nhiên, trước khi lựa chọn vẫn cần kiểm tra đầy đủ tên hóa chất, nồng độ, nhiệt độ và áp suất làm việc.

Giảm rung cho đường ống

Khớp nối có cấu tạo linh hoạt, giúp hấp thụ một phần rung động được tạo ra từ máy bơm, máy nén, máy khuấy hoặc các thiết bị vận hành liên tục.

Việc giảm rung giúp hạn chế lực truyền lên mặt bích, van, mối hàn và các điểm cố định của đường ống.

Bù giãn nở do nhiệt độ

Khi nhiệt độ lưu chất thay đổi, đường ống có thể co lại hoặc giãn ra. Nếu không được xử lý, chuyển động này có thể gây cong vênh hoặc rò rỉ tại các vị trí kết nối.

Khớp nối mềm PTFE hỗ trợ tiếp nhận một phần chuyển động, góp phần bảo vệ đường ống và thiết bị.

Bù sai lệch nhỏ khi lắp đặt

Sản phẩm có thể hỗ trợ bù sai lệch nhỏ theo phương dọc trục, ngang trục hoặc góc.

Tuy nhiên, khớp nối không nên được sử dụng để xử lý những sai lệch quá lớn. Đường ống vẫn cần được căn chỉnh đúng kỹ thuật trước khi lắp.

Bề mặt bên trong trơn

Bề mặt PTFE có độ trơn cao, giúp hạn chế lưu chất và cặn bẩn bám vào thành trong của khớp nối.

Đặc điểm này giúp quá trình vệ sinh thuận tiện hơn và hạn chế tình trạng lưu chất tích tụ tại vị trí kết nối.

Đa dạng kiểu dáng và đầu nối

Khớp nối mềm PTFE có nhiều dạng khác nhau như cao su bọc PTFE, khớp giãn nở PTFE và ống mềm PTFE bọc lưới inox.

Sản phẩm cũng có thể được chế tạo với nhiều kiểu kết nối, phù hợp với từng hệ thống đường ống.

Có thể gia công theo yêu cầu

Khớp nối có thể được sản xuất theo chiều dài, kiểu kết nối, cấu tạo thân và điều kiện vận hành thực tế.

Với các hệ thống đặc biệt, khách hàng nên cung cấp bản vẽ, hình ảnh hoặc mẫu đầu nối để lựa chọn chính xác.

So sánh khớp nối mềm PTFE với các loại khớp nối khác

Trong hệ thống đường ống, ngoài khớp nối mềm PTFE còn có khớp nối mềm inox, khớp nối mềm cao su và khớp nối thép.

Tiêu chí	Khớp nối mềm PTFE	Khớp nối mềm inox	Khớp nối mềm cao su	Khớp nối thép
Khả năng chống hóa chất	Tốt với nhiều loại hóa chất phù hợp	Phụ thuộc loại inox và môi chất	Phụ thuộc loại cao su	Thấp hơn
Khả năng giảm rung	Tốt	Tốt	Rất tốt	Hạn chế
Khả năng bù giãn nở	Tốt	Tốt	Tốt	Hạn chế
Độ linh hoạt	Cao, tùy cấu tạo	Tùy cấu tạo sóng và lưới	Cao	Thấp
Kiểu kết nối	Bích, ren, Clamp, Camlock	Bích, ren, hàn, Clamp	Chủ yếu mặt bích và ren	Bích, ren, hàn
Ứng dụng	Hóa chất, thực phẩm, dược phẩm	Hơi, khí, nước, dầu	Nước, HVAC, máy bơm	Hệ thống công nghiệp
Giá thành	Tương đối cao	Tương đối cao	Trung bình	Trung bình

Nhận định

Khớp nối mềm PTFE phù hợp với những hệ thống có lưu chất ăn mòn hoặc yêu cầu bề mặt tiếp xúc trơn, hạn chế bám dính.

Khớp nối mềm inox phù hợp với các hệ thống hơi nóng, nước, khí và dầu, tùy theo mác vật liệu được sử dụng.

Khớp nối mềm cao su có khả năng giảm rung tốt nhưng cần chọn đúng loại cao su theo môi chất và nhiệt độ.

Khớp nối thép có độ chắc chắn cao nhưng không có khả năng giảm rung và chống ăn mòn tốt như PTFE.

Ứng dụng của khớp nối mềm PTFE

Khớp nối mềm PTFE được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau.

Trong ngành hóa chất

Sản phẩm được lắp trên các tuyến ống dẫn axit, kiềm, dung môi và hóa chất công nghiệp.

Khớp nối thường được sử dụng tại đầu hút, đầu đẩy máy bơm hóa chất, bồn chứa, máy khuấy và thiết bị định lượng.

Trong hệ thống xử lý nước

Khớp nối mềm PTFE được sử dụng tại các đường ống châm hóa chất, đường ống xử lý nước và một số tuyến ống dẫn nước thải có tính ăn mòn.

Sản phẩm giúp giảm rung và bảo vệ các thiết bị trong hệ thống.

Trong ngành thực phẩm và đồ uống

Ống mềm PTFE bọc lưới inox có thể được sử dụng để kết nối bồn chứa, máy chiết rót và thiết bị sản xuất.

Với các hệ thống yêu cầu vệ sinh, cần lựa chọn đúng cấu tạo và kiểu kết nối phù hợp.

Trong ngành dược phẩm và mỹ phẩm

Sản phẩm được sử dụng tại các vị trí dẫn nguyên liệu, dung dịch hoặc kết nối thiết bị trong dây chuyền sản xuất.

Bề mặt PTFE trơn giúp hạn chế bám dính và hỗ trợ quá trình làm sạch.

Trong hệ thống máy bơm

Khớp nối mềm PTFE được lắp tại đầu hút hoặc đầu đẩy máy bơm để giảm rung, hạn chế lực kéo lên thân bơm và bảo vệ mặt bích.

Trong hệ thống bồn chứa

Sản phẩm giúp tạo đoạn kết nối linh hoạt giữa bồn chứa và đường ống.

Điều này đặc biệt cần thiết tại những vị trí có rung động, chuyển động nhỏ hoặc thay đổi nhiệt độ.

Trong phòng thí nghiệm

Ống mềm PTFE được sử dụng tại các thiết bị thí nghiệm, hệ thống dẫn dung môi và đường ống hóa chất.

Lưu ý khi lựa chọn khớp nối mềm PTFE

Để sản phẩm hoạt động ổn định và an toàn, cần xem xét đầy đủ các yếu tố sau.

Xác định môi chất sử dụng

Cần cung cấp chính xác tên hóa chất, nồng độ và trạng thái của lưu chất.

Không nên chỉ thông báo chung là hóa chất, axit hoặc kiềm vì mỗi loại có mức độ tác động khác nhau.

Xác định nhiệt độ làm việc

Cần kiểm tra nhiệt độ vận hành bình thường và nhiệt độ cao nhất có thể xuất hiện trong hệ thống.

Nhiệt độ tăng có thể làm giảm khả năng chịu áp của khớp nối.

Xác định áp suất làm việc

Cần cung cấp áp suất vận hành, áp suất thử và tình trạng chân không nếu có.

Không nên lựa chọn khớp nối chỉ dựa vào đường kính ống.

Chọn đúng loại sản phẩm

• Chọn khớp nối mềm cao su bọc PTFE khi cần giảm rung tốt.
• Chọn khớp giãn nở PTFE khi cần bù chuyển động và giãn nở.
• Chọn ống mềm PTFE bọc lưới inox khi cần kết nối linh hoạt với thiết bị.

Chọn đúng kiểu kết nối

Kiểu kết nối phải phù hợp với đường ống và thiết bị hiện có.

Với mặt bích, cần kiểm tra tiêu chuẩn, số lỗ và khoảng cách tâm lỗ. Với đầu ren, cần kiểm tra loại ren trong, ren ngoài và tiêu chuẩn ren.

Xác định chiều dài lắp đặt

Chiều dài khớp nối cần phù hợp với khoảng cách thực tế giữa hai đầu đường ống.

Không nên kéo giãn hoặc nén sản phẩm quá mức để bù cho sai lệch chiều dài.

Lưu ý khi thi công và lắp đặt

Kiểm tra trước khi lắp

Cần kiểm tra bề mặt PTFE, lớp lưới inox, mặt bích, đầu ren và thanh giằng.

Không sử dụng sản phẩm bị nứt, thủng, móp hoặc biến dạng.

Vệ sinh đường ống

Cần loại bỏ bụi bẩn, cặn, ba via và các vật sắc nhọn tại vị trí kết nối.

Những vật này có thể làm hỏng phần PTFE trong quá trình lắp đặt.

Căn chỉnh hai đầu đường ống

Hai đầu đường ống cần được căn chỉnh tương đối đồng tâm.

Không nên kéo, ép hoặc xoắn khớp nối để xử lý sai lệch quá lớn.

Siết bulông đúng cách

Với kết nối mặt bích, cần siết bulông theo đường chéo và tăng lực từ từ.

Không siết quá chặt vì có thể làm biến dạng phần PTFE hoặc bề mặt làm kín.

Không để khớp nối chịu tải

Đường ống cần có giá đỡ và điểm neo phù hợp.

Khớp nối mềm không được sử dụng để chịu toàn bộ trọng lượng của đường ống hoặc thiết bị.

Kiểm tra sau khi lắp

Sau khi hoàn thành, cần thử kín và tăng áp từ từ.

Kiểm tra thân khớp nối, mặt bích, đầu ren và các vị trí làm kín trước khi đưa hệ thống vào vận hành.
