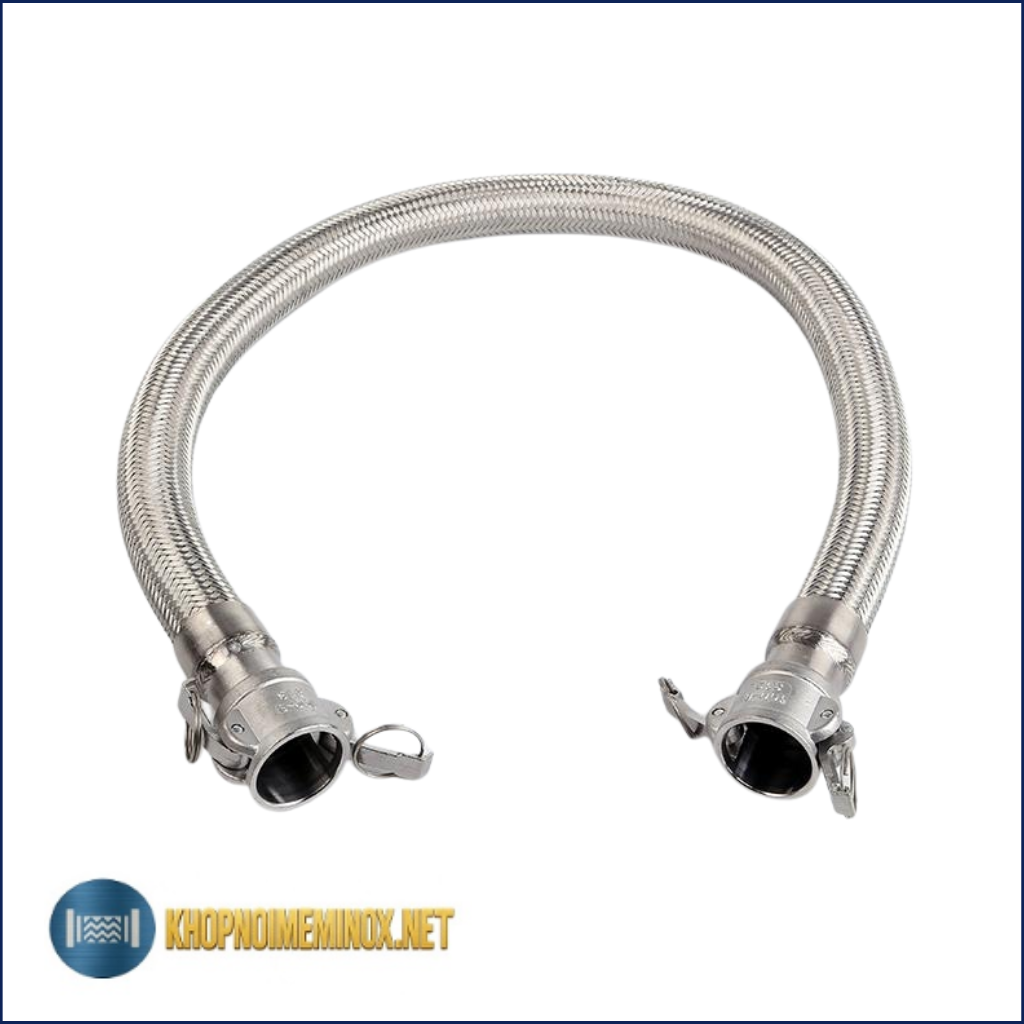

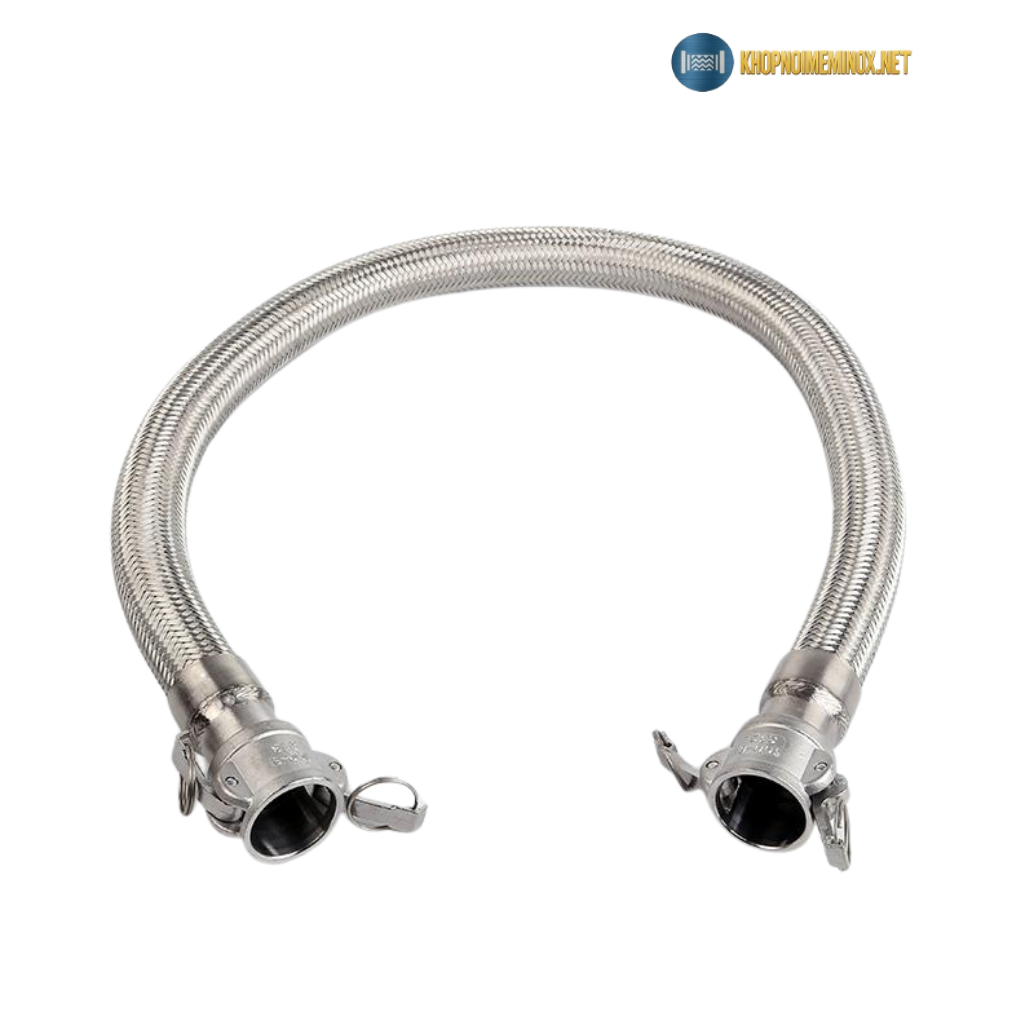

Khớp nối mềm PTFE bọc lưới inox hai đầu Camlock

Giới thiệu khớp nối mềm PTFE bọc lưới inox hai đầu Camlock

Khớp nối mềm PTFE bọc lưới inox hai đầu Camlock là loại ống nối mềm có phần lõi dẫn lưu chất được chế tạo từ PTFE, bên ngoài bọc một hoặc nhiều lớp lưới inox và hai đầu lắp bộ nối nhanh Camlock.

Sản phẩm được sử dụng để kết nối đường ống, máy bơm, bồn chứa, xe bồn hoặc thiết bị công nghệ tại những vị trí cần tháo lắp thường xuyên. Kết nối Camlock giúp người vận hành đóng hoặc tháo đầu ống nhanh mà không cần sử dụng nhiều dụng cụ.

Phần lõi PTFE tiếp xúc trực tiếp với lưu chất, phù hợp với nhiều loại axit, kiềm, dung môi và hóa chất công nghiệp. Lớp lưới inox bên ngoài có nhiệm vụ gia cường, bảo vệ ống và hạn chế tình trạng phồng hoặc biến dạng khi hệ thống làm việc.

So với ống cao su thông thường, ống PTFE có khả năng chống hóa chất tốt hơn trong nhiều môi trường. Bề mặt bên trong tương đối trơn, giúp hạn chế lưu chất bám dính và thuận tiện hơn khi vệ sinh đường ống.

Trong quá trình vận hành, hệ thống có thể phát sinh rung động, chuyển vị hoặc sai lệch nhỏ giữa hai điểm kết nối. Nếu sử dụng toàn bộ đường ống cứng, lực tác động có thể truyền trực tiếp đến mặt bích, ren, máy bơm và thiết bị.

Khớp nối mềm PTFE bọc lưới inox giúp tạo một đoạn nối linh hoạt, hỗ trợ:

• Hấp thụ rung động từ máy bơm.
• Bù sai lệch nhỏ giữa hai thiết bị.
• Hạn chế lực kéo lên đầu nối.
• Thuận tiện tháo lắp khi bảo trì.
• Kết nối nhanh đường ống hóa chất.
• Hạn chế gập hoặc biến dạng thân ống.
• Bảo vệ lõi PTFE khỏi va chạm bên ngoài.

Hai đầu Camlock có thể được lựa chọn theo kiểu đực, kiểu cái hoặc kết hợp hai loại đầu nối khác nhau. Cấu hình cụ thể cần căn cứ vào đầu chờ đang có trên đường ống và thiết bị.

Sản phẩm còn được gọi bằng một số tên khác như:

• Ống mềm PTFE bọc lưới inox hai đầu Camlock.
• Ống Teflon bọc lưới inox nối nhanh Camlock.
• Dây dẫn hóa chất PTFE đầu Camlock.
• Khớp nối mềm hóa chất đầu nối nhanh.
• Ống mềm inox lõi PTFE đầu Camlock.
• Ống mềm PTFE kết nối Camlock.

Khớp thường được sử dụng tại nhà máy hóa chất, hệ thống xử lý nước thải, dây chuyền pha trộn, xe bồn, bồn IBC và các vị trí cần kết nối nhanh.

Khách hàng có thể tham khảo thêm nhóm khớp nối mềm PTFE để lựa chọn cấu tạo, kiểu đầu nối và chiều dài phù hợp với từng hệ thống.

Cấu tạo khớp nối mềm PTFE bọc lưới inox hai đầu Camlock

Sản phẩm thường gồm ống lõi PTFE, lớp lưới inox bện, hai đầu nối Camlock, cổ ép và các chi tiết làm kín.

Tùy theo kích thước, áp lực và môi trường sử dụng, cấu tạo ống có thể được bổ sung lớp gia cường hoặc lò xo chống gập.

Ống lõi PTFE

Ống lõi PTFE là bộ phận nằm phía trong và tiếp xúc trực tiếp với lưu chất.

PTFE có bề mặt tương đối trơn và phù hợp với nhiều loại hóa chất công nghiệp. Nhờ đó, vật liệu này thường được sử dụng trong những hệ thống dẫn lưu chất có tính ăn mòn hoặc yêu cầu hạn chế bám dính.

Lõi PTFE có thể được sản xuất theo dạng:

• Ống trơn.
• Ống gân xoắn.
• Ống thành mỏng.
• Ống thành dày.
• Ống chống tĩnh điện theo yêu cầu.

Ống PTFE trơn có bề mặt dòng chảy tương đối bằng phẳng, phù hợp với hệ thống cần hạn chế cặn bám và tổn thất dòng chảy.

Ống PTFE gân xoắn thường linh hoạt hơn, phù hợp với vị trí cần uốn cong nhiều. Tuy nhiên, cấu tạo gân có thể ảnh hưởng đến dòng chảy và việc vệ sinh tùy loại lưu chất.

Việc lựa chọn lõi PTFE cần dựa trên:

• Tên lưu chất.
• Thành phần hóa chất.
• Nồng độ dung dịch.
• Nhiệt độ vận hành.
• Áp lực làm việc.
• Điều kiện chân không.
• Tốc độ dòng chảy.
• Yêu cầu chống tĩnh điện.
• Tần suất uốn cong.
• Bán kính uốn cần thiết.

Không nên chỉ lựa chọn theo kích thước đường kính. Hai hệ thống có cùng kích thước ống nhưng khác áp lực, nhiệt độ hoặc hóa chất có thể cần cấu tạo lõi khác nhau.

Lớp lưới inox bện

Lớp lưới inox được bọc bên ngoài lõi PTFE nhằm gia cường và bảo vệ ống.

Lưới thường được bện từ các sợi inox nhỏ, tạo thành lớp bao quanh toàn bộ chiều dài thân ống. Vật liệu có thể là inox 304, inox 316 hoặc loại inox khác theo yêu cầu.

Lớp lưới inox có tác dụng:

• Hạn chế lõi PTFE bị phồng khi tăng áp.
• Tăng độ ổn định cho thân ống.
• Bảo vệ ống khỏi va đập và ma sát.
• Hạn chế biến dạng khi vận hành.
• Hỗ trợ tăng khả năng chịu lực.
• Giữ thân ống ổn định khi uốn cong.
• Bảo vệ phần lõi khỏi tác động bên ngoài.

Một số sản phẩm sử dụng hai lớp lưới inox để tăng mức độ gia cường. Tuy nhiên, số lớp lưới phải được lựa chọn theo áp lực và cấu tạo thực tế, không nên mặc định càng nhiều lớp càng phù hợp.

Lưới inox không có chức năng thay thế giá đỡ hoặc chịu toàn bộ tải trọng của thiết bị. Không nên sử dụng ống để treo van, máy bơm hoặc các chi tiết nặng.

Đầu nối Camlock

Hai đầu ống được lắp đầu nối nhanh Camlock để kết nối với đường ống, bồn chứa, máy bơm hoặc thiết bị.

Camlock gồm hai bộ phận cơ bản:

• Đầu đực có phần thân tròn và rãnh khóa.
• Đầu cái có hai tay gạt để khóa đầu đực.

Khi kết nối, đầu đực được đưa vào đầu cái. Hai tay gạt được ép xuống để khóa chặt hai bộ phận với nhau. Gioăng bên trong đầu cái tạo độ kín cho vị trí kết nối.

Tùy theo đầu chờ của hệ thống, ống có thể được sản xuất theo các cấu hình:

• Hai đầu Camlock cái.
• Hai đầu Camlock đực.
• Một đầu đực, một đầu cái.
• Một đầu Camlock, một đầu mặt bích.
• Một đầu Camlock, một đầu ren.
• Cấu hình khác theo bản vẽ.

Đầu Camlock có thể được chế tạo từ:

• Inox 304.
• Inox 316.
• Nhôm.
• Nhựa kỹ thuật.
• Vật liệu khác theo yêu cầu.

Đối với hệ thống hóa chất, vật liệu đầu nối và gioăng cần được kiểm tra khả năng tương thích với lưu chất. Không nên chỉ lựa chọn đầu nối theo giá thành.

Gioăng làm kín

Gioăng thường được bố trí bên trong đầu Camlock cái để làm kín vị trí kết nối.

Vật liệu gioăng có thể gồm:

• PTFE.
• EPDM.
• NBR.
• FKM.
• Silicone.
• Vật liệu khác theo lưu chất.

Mỗi loại gioăng có phạm vi sử dụng riêng. Gioăng phù hợp với nước chưa chắc phù hợp với axit, dung môi hoặc hóa chất có nhiệt độ cao.

Khi lựa chọn cần kiểm tra:

• Loại hóa chất.
• Nồng độ lưu chất.
• Nhiệt độ vận hành.
• Áp lực làm việc.
• Tần suất tháo lắp.
• Yêu cầu vệ sinh.

Gioăng cần được kiểm tra định kỳ vì đây là bộ phận trực tiếp tạo độ kín. Khi gioăng chai cứng, nứt hoặc biến dạng, đầu Camlock có thể xuất hiện rò rỉ.

Cổ ép đầu ống

Cổ ép là bộ phận liên kết giữa thân ống PTFE bọc lưới inox và đầu Camlock.

Phần này thường được ép bằng thiết bị chuyên dụng để giữ chặt ống, lưới inox và đầu nối. Lực ép cần đủ chắc nhưng không được làm hỏng lõi PTFE.

Cổ ép có tác dụng:

• Giữ đầu Camlock chắc chắn.
• Hạn chế đầu nối bị tuột.
• Phân bố lực tại vị trí liên kết.
• Bảo vệ lớp lưới inox.
• Tạo kết cấu gọn và ổn định.
• Hạn chế rò rỉ tại đầu ống.

Không nên tự tháo, hàn hoặc ép lại đầu nối khi không có thiết bị phù hợp. Thao tác sai có thể làm lõi PTFE nứt, lưới inox bị đứt hoặc đầu Camlock bị lệch.

Lò xo chống gập

Một số sản phẩm được bổ sung lò xo chống gập tại một đầu hoặc cả hai đầu ống.

Lò xo giúp hạn chế thân ống bị uốn gấp ngay sát cổ ép, là vị trí thường chịu lực lớn khi người vận hành kéo hoặc di chuyển ống.

Bộ phận này phù hợp với:

• Ống thường xuyên tháo lắp.
• Ống kết nối xe bồn.
• Ống sử dụng tại bồn IBC.
• Vị trí người vận hành kéo ống bằng tay.
• Hệ thống có nguy cơ gập sát đầu nối.

Lò xo không làm cho ống có thể uốn tự do. Khi sử dụng vẫn cần tuân thủ bán kính uốn tối thiểu của sản phẩm.

Nguyên lý hoạt động

Khớp nối mềm PTFE bọc lưới inox hai đầu Camlock hoạt động dựa trên khả năng dẫn lưu chất của lõi PTFE, khả năng gia cường của lưới inox và cơ cấu khóa nhanh của đầu Camlock.

Khi kết nối, đầu Camlock đực được đưa vào đầu Camlock cái. Hai tay gạt trên đầu cái được đóng xuống, kéo đầu đực ép vào gioăng làm kín.

Sau khi hai tay gạt được khóa đúng vị trí, lưu chất có thể đi qua ống PTFE từ thiết bị này sang thiết bị khác.

Lớp PTFE phía trong tiếp xúc với lưu chất và hạn chế hóa chất tiếp xúc với lớp lưới inox bên ngoài.

Lớp lưới inox giữ ổn định cho lõi PTFE khi hệ thống tăng áp. Đồng thời, lớp lưới giúp bảo vệ thân ống trong quá trình vận chuyển, kéo và lắp đặt.

Thân ống mềm có thể uốn cong trong giới hạn cho phép, giúp kết nối hai vị trí không hoàn toàn thẳng hàng hoặc có chuyển động nhỏ.

Sản phẩm hỗ trợ:

• Giảm rung từ máy bơm.
• Bù sai lệch nhỏ giữa hai đầu nối.
• Hạn chế lực kéo lên đường ống.
• Kết nối nhanh khi cấp hoặc xả hóa chất.
• Tháo rời thuận tiện khi vệ sinh.
• Linh hoạt khi kết nối bồn di động.

Camlock không phải là van đóng ngắt. Trước khi tháo đầu nối cần dừng bơm, đóng van và xả hết áp lực còn lại trong đường ống.

Việc mở Camlock khi hệ thống còn áp lực có thể làm đầu nối bật mạnh, gây rò rỉ hóa chất và mất an toàn cho người vận hành.

Thông số kỹ thuật

Thông số trên mang tính tham khảo. Áp lực, nhiệt độ, chiều dài và bán kính uốn cần được xác nhận theo cấu tạo thực tế của từng sản phẩm.

Ưu điểm và nhược điểm

Ưu điểm

• Lõi PTFE phù hợp với nhiều loại hóa chất.
• Bề mặt bên trong tương đối trơn.
• Hạn chế lưu chất bám dính trong ống.
• Lưới inox bảo vệ lõi PTFE bên trong.
• Hỗ trợ hạn chế ống bị phồng khi tăng áp.
• Thân ống linh hoạt, dễ bố trí.
• Hấp thụ một phần rung động từ máy bơm.
• Bù sai lệch nhỏ giữa hai điểm kết nối.
• Hai đầu Camlock tháo lắp nhanh.
• Không cần dùng nhiều dụng cụ khi kết nối.
• Thuận tiện khi cấp và xả hóa chất.
• Phù hợp với bồn chứa di động.
• Dễ tháo ra để vệ sinh và bảo trì.
• Có thể sản xuất theo chiều dài yêu cầu.
• Có thể lựa chọn kiểu đầu Camlock.
• Có thể lựa chọn vật liệu gioăng.
• Có thể bổ sung lò xo chống gập.
• Phù hợp với nhiều hệ thống công nghiệp.

Nhược điểm

• Giá thành cao hơn một số loại ống cao su.
• Lõi PTFE có thể bị hỏng khi gập quá mức.
• Không được sử dụng nhỏ hơn bán kính uốn cho phép.
• Lưới inox có thể bị xước hoặc bung khi va đập mạnh.
• Cần kiểm tra đúng vật liệu gioăng.
• Phải lựa chọn đúng kiểu đầu Camlock.
• Không được mở đầu nối khi hệ thống còn áp lực.
• Camlock cần được khóa đủ hai tay gạt.
• Không dùng ống để treo thiết bị nặng.
• Không kéo ống trực tiếp bằng đầu Camlock.
• Khả năng chịu áp giảm khi nhiệt độ tăng tùy cấu tạo.
• Cần kiểm tra điều kiện chân không trước khi sử dụng.
• Ống đặt theo chiều dài riêng cần thời gian gia công.
• Cần kiểm tra định kỳ phần cổ ép và đầu nối.

So sánh đầu Camlock và kết nối mặt bích

Kết nối Camlock phù hợp với những vị trí cần tháo lắp nhanh, thường xuyên thay đổi bồn chứa hoặc kết nối với xe bồn.

Kết nối mặt bích phù hợp với hệ thống cố định, ít tháo lắp và cần liên kết chắc chắn bằng bulông.

Việc lựa chọn cần dựa trên:

• Tần suất tháo lắp.
• Áp lực làm việc.
• Loại hóa chất.
• Kích thước đường ống.
• Không gian thao tác.
• Yêu cầu an toàn.
• Vị trí lắp đặt.
• Khả năng bảo trì.

Không nên lựa chọn Camlock chỉ vì thao tác nhanh. Với hệ thống có áp lực, nhiệt độ hoặc mức độ nguy hiểm cao, cần kiểm tra thiết kế đầu nối trước khi sử dụng.

Ứng dụng thực tế

Khớp nối mềm PTFE bọc lưới inox hai đầu Camlock được sử dụng trong:

• Đường ống cấp và xả axit.
• Hệ thống dẫn kiềm.
• Đường ống dẫn dung môi.
• Hệ thống bơm hóa chất.
• Nhà máy sản xuất hóa chất.
• Dây chuyền xi mạ kim loại.
• Hệ thống xử lý nước thải.
• Nhà máy sản xuất phân bón.
• Hệ thống pha trộn hóa chất.
• Bồn chứa hóa chất.
• Bồn IBC.
• Xe bồn chở hóa chất.
• Thiết bị chiết rót.
• Hệ thống sang chiết lưu chất.
• Nhà máy dược phẩm.
• Dây chuyền sản xuất hóa mỹ phẩm.
• Nhà máy sản xuất giấy.
• Hệ thống dẫn dung dịch tẩy rửa.
• Hệ thống kết nối máy bơm di động.
• Vị trí cần tháo lắp thường xuyên.
• Đường ống cần vệ sinh định kỳ.
• Hệ thống lấy mẫu hoặc chuyển lưu chất.

Sản phẩm thường được lắp tại:

• Đầu hút máy bơm hóa chất.
• Đầu đẩy máy bơm.
• Cửa xả bồn chứa.
• Đầu nối bồn IBC.
• Đầu cấp hoặc xả xe bồn.
• Giữa đường ống và thiết bị di động.
• Vị trí sang chiết hóa chất.
• Điểm cấp lưu chất tạm thời.
• Vị trí cần tháo rời để vệ sinh.

Khi sử dụng cho xe bồn hoặc bồn IBC, cần kiểm tra độ dài ống để tránh kéo căng trong quá trình thao tác. Ống nên có chiều dài đủ để uốn tự nhiên nhưng không quá dài gây vướng hoặc bị kéo lê trên sàn.

Lưu ý khi lựa chọn và lắp đặt

Trước khi lựa chọn khớp nối mềm PTFE bọc lưới inox hai đầu Camlock, cần xác định:

• Tên lưu chất.
• Thành phần hóa chất.
• Nồng độ dung dịch.
• Nhiệt độ thấp nhất và cao nhất.
• Áp lực vận hành.
• Áp lực thử.
• Điều kiện chân không nếu có.
• Kích thước trong của ống.
• Chiều dài cần sử dụng.
• Bán kính uốn tại vị trí lắp.
• Kiểu đầu Camlock đực hoặc cái.
• Vật liệu đầu Camlock.
• Vật liệu gioăng làm kín.
• Vật liệu lưới inox.
• Yêu cầu chống tĩnh điện.
• Tần suất tháo lắp.
• Bản vẽ hoặc hình ảnh đầu chờ.

Trong quá trình lắp đặt và sử dụng cần chú ý:

• Kiểm tra lõi PTFE trước khi lắp.
• Kiểm tra lưới inox có bị bung hay không.
• Kiểm tra cổ ép và đầu Camlock.
• Kiểm tra gioăng trong đầu Camlock cái.
• Làm sạch hai đầu kết nối.
• Đưa đầu đực vào đúng tâm đầu cái.
• Đóng đều cả hai tay gạt.
• Kiểm tra tay gạt đã khóa hoàn toàn.
• Không dùng đầu nối khác kích thước.
• Không ép đầu Camlock bị lệch vào nhau.
• Không xoắn thân ống khi lắp.
• Không gập ống sát cổ ép.
• Không uốn nhỏ hơn bán kính cho phép.
• Không kéo ống bằng tay gạt Camlock.
• Không để ống chịu trọng lượng thiết bị.
• Không để xe hoặc vật nặng đè lên thân ống.
• Không mở Camlock khi hệ thống còn áp lực.
• Đóng van và xả áp trước khi tháo.
• Thử kín trước khi vận hành chính thức.
• Vệ sinh ống sau khi sử dụng nếu cần.

Trong quá trình vận hành cần kiểm tra định kỳ:

• Rò rỉ tại đầu Camlock.
• Gioăng bị nứt hoặc chai cứng.
• Tay gạt bị cong hoặc lỏng.
• Đầu nối bị mòn.
• Cổ ép bị lệch.
• Lưới inox bị bung sợi.
• Thân ống bị móp hoặc gập.
• Lõi PTFE bị nứt.
• Ống xuất hiện điểm phồng.
• Đầu nối có dấu hiệu ăn mòn.

Khi phát hiện rò rỉ, bung lưới inox, hỏng tay gạt hoặc thân ống biến dạng, cần dừng hệ thống để kiểm tra. Lắp đặt và sử dụng đúng kỹ thuật giúp khớp nối mềm PTFE bọc lưới inox hai đầu Camlock hoạt động ổn định và hạn chế rò rỉ hóa chất.

Câu hỏi thường gặp
