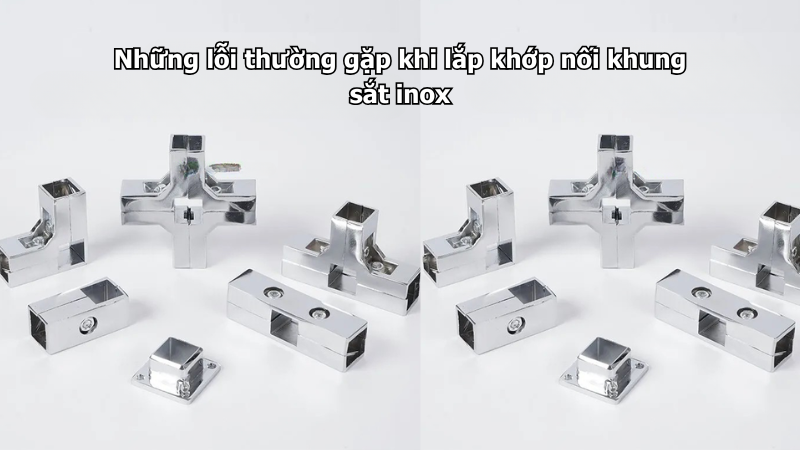

Khớp nối khung sắt inox giúp liên kết các đoạn ống tròn, sắt hộp hoặc inox hộp thành bàn, kệ, giá treo, giàn cây và nhiều loại khung khác mà không cần hàn trực tiếp. Phương pháp này có ưu điểm thi công nhanh, dễ tháo lắp và thuận tiện khi cần thay đổi kích thước.
Tuy nhiên, bộ khung vẫn có thể bị rung, nghiêng, lỏng bu lông hoặc nhanh hư hỏng nếu người dùng chọn sai kích thước khớp, cắt đầu ống không thẳng, siết không đúng cách hoặc bỏ qua thanh giằng. Việc nhận biết sớm những lỗi thường gặp sẽ giúp quá trình lắp đặt chính xác và an toàn hơn.
Vì sao cần lắp khớp nối đúng kỹ thuật?
Khớp nối là vị trí giữ và truyền lực giữa các thanh trong bộ khung. Dù thân khớp có độ chắc chắn tốt, liên kết vẫn không ổn định nếu thanh ống không được đưa vào đúng vị trí hoặc bu lông không tạo đủ lực giữ.
Lắp đặt đúng kỹ thuật giúp:
- Giữ thanh ống không bị trượt khỏi khớp.
- Hạn chế thanh tròn bị xoay.
- Giữ đúng góc giữa thanh đứng và thanh ngang.
- Hạn chế bộ khung bị nghiêng hoặc rung.
- Tránh làm móp thanh ống thành mỏng.
- Bảo vệ phần ren và bu lông.
- Giảm nguy cơ nứt hoặc biến dạng thân khớp.
- Tăng khả năng tháo lắp và tái sử dụng.
- Hạn chế gỉ tại đầu ống và vị trí bu lông.
- Giúp bộ khung giữ được hình dạng lâu dài.
Không nên cho rằng chỉ cần siết bu lông thật mạnh là bộ khung sẽ chắc chắn. Độ ổn định còn phụ thuộc vào kích thước thanh ống, số lượng chân, khoảng cách giữa các điểm đỡ và cách bố trí thanh giằng.
Lỗi 1: Chọn sai kích thước khớp nối
Đây là một trong những lỗi thường gặp nhất khi mua và lắp khớp nối khung sắt inox.
Khớp phải được lựa chọn theo kích thước ngoài của thanh ống. Người dùng không nên chọn dựa hoàn toàn vào tên gọi thương mại hoặc kích thước ước lượng bằng mắt.
Ví dụ:
- Ống tròn phi 25 cần khớp phù hợp với đường kính ngoài thực tế của ống.
- Hộp vuông 20×20mm cần khớp hộp vuông 20×20mm.
- Hộp vuông 30×30mm cần khớp đúng kích thước 30×30mm.
Hậu quả khi khớp quá rộng
Khớp rộng hơn thanh ống có thể gây ra:
- Thanh ống bị rung bên trong khớp.
- Góc khung khó giữ vuông.
- Bu lông phải siết sâu hơn bình thường.
- Ống dễ bị móp tại điểm siết.
- Khung bị lệch sau một thời gian sử dụng.
- Nước và bụi dễ lọt vào khe nối.
- Phải chèn thêm cao su, gỗ hoặc miếng thép.
Không nên dùng vật liệu chèn tạm để bù kích thước vì lực siết sẽ không được phân bố đều.
Hậu quả khi khớp quá chật
Khớp quá chật có thể làm:
- Khó đưa thanh ống vào.
- Trầy xước lớp sơn, lớp mạ hoặc bề mặt inox.
- Đầu ống không vào đủ chiều sâu.
- Thân khớp bị biến dạng.
- Người lắp phải dùng búa gõ mạnh.
- Khớp có nguy cơ nứt tại vị trí mỏng.
Cách khắc phục
Trước khi đặt mua nên:
- Dùng thước cặp đo kích thước ngoài.
- Đo tại nhiều vị trí trên thanh ống.
- Kiểm tra lớp sơn hoặc lớp mạ.
- Lắp thử một khớp trước khi đặt số lượng lớn.
- Không dùng chung một loại khớp cho nhiều kích thước ống khác nhau.
Lỗi 2: Nhầm giữa ống tròn và hộp vuông
Khớp nối ống tròn và khớp nối hộp vuông có cấu tạo bên trong khác nhau.
Khớp tròn không thể giữ chắc hộp vuông vì bề mặt tiếp xúc không phù hợp. Ngược lại, khớp hộp vuông cũng không thể ôm đều một thanh ống tròn.
Việc cố lắp sai loại có thể khiến:
- Bu lông chỉ ép vào một điểm nhỏ.
- Thanh ống bị lệch tâm.
- Góc liên kết không chính xác.
- Khớp nhanh bị lỏng.
- Bộ khung rung khi chịu tải.
- Bề mặt thanh ống bị móp hoặc trầy.
Trước khi mua cần xác định rõ bộ khung sử dụng:
- Ống sắt tròn.
- Ống thép mạ kẽm tròn.
- Ống inox tròn.
- Sắt hộp vuông.
- Inox hộp vuông.
- Hộp chữ nhật kích thước riêng.
Hộp chữ nhật thường cần loại khớp được thiết kế riêng, không nên dùng khớp hộp vuông rồi chèn thêm vật liệu.
Lỗi 3: Không kiểm tra kích thước thực tế của thanh ống
Nhiều người đặt khớp theo tên gọi như phi 25, phi 27 hoặc hộp 30 mà không đo lại thanh ống đang có.
Kích thước thực tế có thể thay đổi do:
- Dung sai sản xuất.
- Độ dày lớp mạ.
- Lớp sơn tĩnh điện.
- Lớp bọc nhựa.
- Thanh ống bị móp.
- Sai lệch giữa các nhà sản xuất.
- Mối hàn dọc trên thân ống.
- Độ bo góc của hộp vuông.
Hai thanh cùng được gọi là hộp 30×30mm vẫn có thể khác nhau một khoảng nhỏ về kích thước hoặc độ bo góc.
Cách tốt nhất là đo trực tiếp vật liệu sẽ sử dụng và thử lắp trước khi thi công toàn bộ.
Lỗi 4: Cắt đầu ống không thẳng
Đầu ống bị cắt nghiêng khiến thanh không thể đi sâu đều vào thân khớp.
Lỗi này có thể dẫn đến:
- Thanh ngang bị lệch.
- Khung không vuông.
- Một bên đầu ống tiếp xúc nhưng bên còn lại bị hở.
- Bu lông ép vào vị trí không ổn định.
- Kích thước tổng thể bị sai.
- Khung khó lắp với các thanh còn lại.
Đầu ống cần được cắt vuông góc với trục thanh. Sau khi cắt, nên dùng thước vuông để kiểm tra trước khi đưa vào khớp.
Nếu cắt bằng máy cầm tay, người dùng nên đánh dấu toàn bộ chu vi hoặc các mặt của thanh hộp để hạn chế đường cắt bị lệch.
Lỗi 5: Không làm sạch ba via sau khi cắt
Sau khi cắt, đầu ống thường còn cạnh sắc và ba via kim loại.
Nếu không xử lý, ba via có thể:
- Cản trở việc đưa ống vào khớp.
- Làm xước bề mặt bên trong thân khớp.
- Làm bong lớp mạ hoặc lớp sơn.
- Gây thương tích cho người lắp.
- Giữ bụi và nước trong khe nối.
- Làm đầu ống không tiếp xúc đều.
Trước khi lắp nên:
- Mài nhẹ cạnh sắc.
- Làm sạch mạt kim loại.
- Lau hết dầu mỡ.
- Kiểm tra xem đầu ống có bị móp không.
- Xử lý chống gỉ nếu thanh sắt bị lộ phần kim loại.
Không nên mài quá nhiều làm thay đổi kích thước đầu ống.
Lỗi 6: Đưa thanh ống vào khớp chưa đủ sâu
Khớp nối cần một chiều dài tiếp xúc nhất định để giữ thanh ống ổn định.
Nếu chỉ đưa một đoạn ngắn vào khớp:
- Bu lông có thể ép quá gần đầu ống.
- Thanh dễ bị tuột khi chịu lực.
- Liên kết dễ xoay.
- Góc khung khó giữ đúng.
- Ống thành mỏng dễ bị móp.
- Khung nhanh bị rung sau khi sử dụng.
Trong quá trình lắp, cần đưa thanh vào đến vị trí phù hợp theo cấu tạo khớp. Hai đầu của khớp nối thẳng nên có chiều sâu lắp tương đối cân bằng.
Không nên đặt vị trí nối thẳng tại giữa một thanh ngang chịu tải lớn nếu phía dưới không có chân hoặc điểm đỡ.
Lỗi 7: Siết bu lông khi khung chưa được căn chỉnh
Một lỗi phổ biến là siết chặt từng khớp ngay khi vừa lắp một thanh ống.
Khi những vị trí đầu tiên đã bị khóa cứng, người lắp sẽ khó điều chỉnh các thanh còn lại. Kết quả có thể là:
- Khung bị méo.
- Hai đường chéo không bằng nhau.
- Chân đứng bị nghiêng.
- Khoảng cách giữa các tầng không đều.
- Một số khớp bị chịu lực lệch.
- Mặt kệ khó lắp vừa.
Quy trình phù hợp là:
- Lắp toàn bộ khung ở trạng thái bu lông còn lỏng vừa phải.
- Kiểm tra chiều dài và chiều rộng.
- Đo hai đường chéo.
- Kiểm tra góc bằng thước vuông.
- Căn chỉnh chân đứng.
- Sau đó mới siết chặt lần lượt.
Với khung lớn, nên siết theo từng khu vực nhưng vẫn kiểm tra tổng thể sau mỗi bước.
Lỗi 8: Siết bu lông quá mạnh
Nhiều người cho rằng bu lông càng chặt thì bộ khung càng chắc. Thực tế, siết quá lực có thể làm hỏng cả khớp và thanh ống.
Hậu quả thường gặp gồm:
- Làm móp ống thành mỏng.
- Trờn ren trên thân khớp.
- Làm tròn đầu lục giác.
- Nứt thân khớp.
- Làm bong lớp mạ.
- Tạo vết lõm giữ nước.
- Gây khó khăn khi tháo bảo trì.
Khi thanh ống đã được giữ chắc và không còn xoay hoặc trượt, không nên tiếp tục tăng lực quá mức.
Nếu khung vẫn rung sau khi đã siết đúng, cần kiểm tra nguyên nhân khác như thiếu giằng, khoảng cách chân quá lớn hoặc chọn sai kích thước.
Lỗi 9: Siết bu lông quá lỏng
Ngược lại, bu lông chưa đủ chặt sẽ không tạo lực giữ cần thiết.
Các dấu hiệu gồm:
- Thanh ống có thể xoay bằng tay.
- Khớp phát ra tiếng khi lắc.
- Khung rung dù tải trọng nhẹ.
- Góc liên kết thay đổi.
- Bu lông tự dịch chuyển.
- Thanh ngang bị trượt xuống.
Sau khi căn chỉnh, cần siết đều từng bu lông và kiểm tra bằng cách tác động lực nhẹ lên bộ khung.
Không nên thử độ chắc chắn bằng cách leo hoặc đứng lên khung nếu sản phẩm không được thiết kế cho mục đích đó.
Lỗi 10: Siết các bu lông không đồng đều
Với khớp có nhiều điểm siết, việc siết hết một bên rồi mới chuyển sang bên còn lại có thể làm thanh ống bị lệch.
Nên siết lần lượt từng bu lông với lực tăng dần:
- Siết nhẹ để giữ vị trí.
- Căn chỉnh lại góc.
- Siết thêm từng bên.
- Kiểm tra độ thẳng.
- Siết hoàn thiện.
Cách này giúp lực ép được phân bố đều hơn và hạn chế làm móp ống.
Lỗi 11: Dùng sai loại bu lông
Bu lông thay thế phải phù hợp với:
- Đường kính ren.
- Bước ren.
- Chiều dài.
- Độ cứng.
- Kiểu đầu siết.
- Vật liệu.
- Môi trường sử dụng.
Dùng bu lông nhỏ hơn có thể làm ren không ăn đủ. Dùng bu lông quá dài có thể nhô ra ngoài, gây mất thẩm mỹ hoặc nguy hiểm khi va chạm.
Bu lông có bước ren không đúng có thể làm hỏng hoàn toàn phần ren của thân khớp.
Đối với khung ngoài trời, cần chú ý khả năng chống gỉ của bu lông. Thân khớp chưa bị gỉ nhưng bu lông thép thông thường có thể xuất hiện vết nâu sau một thời gian tiếp xúc nước.
Lỗi 12: Dùng đầu lục giác không đúng cỡ
Khóa lục giác nhỏ hoặc lớn hơn kích thước đầu bu lông có thể làm tròn phần lỗ siết.
Khi đầu lục giác bị hỏng:
- Khó tạo đủ lực siết.
- Khó tháo khi bảo trì.
- Phải dùng kìm hoặc khoan để xử lý.
- Bề mặt khớp dễ bị trầy.
- Bu lông có thể phải thay mới.
Trước khi lắp hàng loạt, nên thử đúng cỡ dụng cụ và kiểm tra đầu bu lông có bị mòn hay không.
Lỗi 13: Dùng búa thép gõ trực tiếp vào khớp
Khi thanh ống khó lắp, một số người dùng búa thép gõ mạnh vào thân khớp hoặc đầu ống.
Việc này có thể:
- Làm móp khớp.
- Nứt thân khớp.
- Bong lớp mạ.
- Làm xước inox.
- Khiến đầu ống biến dạng.
- Làm mạt sắt bám lên bề mặt inox.
- Tạo vị trí dễ gỉ.
Nếu cần hỗ trợ, nên dùng búa cao su và gõ nhẹ. Tuy nhiên, nếu phải dùng lực quá lớn, cần dừng lại để kiểm tra xem khớp có đúng kích thước hay không.
Lỗi 14: Không kiểm tra độ vuông của bộ khung
Một bộ khung có thể nhìn tương đối thẳng nhưng vẫn bị lệch góc.
Cách kiểm tra đơn giản gồm:
- Dùng thước vuông tại các góc.
- Đo hai đường chéo của khung chữ nhật.
- Kiểm tra khoảng cách giữa hai chân ở nhiều vị trí.
- Đặt khung trên nền phẳng.
- Kiểm tra độ thẳng bằng thước dài.
Nếu hai đường chéo khác nhau nhiều, khung có thể đang bị méo.
Không nên lắp mặt kệ hoặc tấm che khi khung chưa được căn vuông vì các tấm này có thể không vừa hoặc bị ép cong.
Lỗi 15: Không sử dụng thanh giằng
Bộ khung hình chữ nhật có thể bị nghiêng sang một bên dù các khớp đã được siết chặt.
Thanh giằng giúp:
- Giữ khung không biến dạng thành hình bình hành.
- Hạn chế rung theo phương ngang.
- Tăng độ ổn định cho khung cao.
- Giữ khoảng cách giữa các chân.
- Giảm lực tác động lên các khớp góc.
- Hạn chế bu lông bị lỏng.
Có thể sử dụng:
- Giằng ngang.
- Giằng chéo.
- Tấm lưng bắt vít vào khung.
- Thanh liên kết giữa hai bên.
- Bản mã gia cường.
Khung càng cao và hẹp càng cần quan tâm đến thanh giằng.
Lỗi 16: Làm thanh ngang quá dài nhưng không có chân giữa
Thanh ngang dài dễ bị võng khi đặt tải ở giữa.
Việc khớp ở hai đầu vẫn chắc không thể ngăn thanh bị cong nếu:
- Kích thước thanh quá nhỏ.
- Thành ống quá mỏng.
- Khoảng cách giữa hai chân quá lớn.
- Tải trọng tập trung tại giữa.
- Không có thanh đỡ phụ.
Giải pháp gồm:
- Bổ sung chân giữa.
- Chia khung thành nhiều khoang.
- Tăng kích thước thanh ống.
- Tăng độ dày thành ống.
- Thêm thanh đỡ mặt kệ.
- Phân bố tải trọng đều hơn.
Không nên chỉ tăng lực siết bu lông để xử lý tình trạng thanh ngang bị võng.
Lỗi 17: Chọn thanh ống quá mỏng
Khớp đúng kích thước nhưng thanh ống quá mỏng vẫn có thể làm bộ khung yếu.
Ống thành mỏng dễ:
- Móp tại vị trí bu lông.
- Cong khi chịu tải.
- Biến dạng khi di chuyển.
- Giảm độ chắc chắn sau nhiều lần tháo lắp.
- Bị thủng hoặc nứt tại điểm siết.
- Rung khi thanh ngang quá dài.
Độ dày cần được lựa chọn theo:
- Chiều dài bộ khung.
- Tải trọng.
- Số lượng tầng.
- Số lượng chân.
- Mức độ di chuyển.
- Môi trường sử dụng.
- Khả năng va chạm.
Không nên chỉ lựa chọn theo giá thấp mà bỏ qua yêu cầu chịu lực.
Lỗi 18: Bỏ qua tải trọng thực tế
Nhiều bộ kệ được thiết kế dựa trên kích thước không gian nhưng không tính rõ hàng hóa sẽ đặt lên.
Cần xác định:
- Tổng tải trọng của bộ khung.
- Tải trên từng tầng.
- Vị trí đặt hàng nặng.
- Tải phân bố hay tập trung.
- Tần suất lấy và đặt hàng.
- Khung có bị đẩy hoặc kéo không.
- Có gắn bánh xe không.
- Có rung từ thiết bị gần đó không.
Một chiếc kệ trưng bày sản phẩm nhẹ khác hoàn toàn với kệ đặt động cơ, vật tư kim loại hoặc thiết bị công nghiệp.
Không nên tự ý dùng khớp nối thông thường cho kết cấu tải nặng hoặc liên quan trực tiếp đến an toàn nếu chưa có kiểm tra kỹ thuật.
Lỗi 19: Đặt hàng nặng ở tầng trên
Đặt tải lớn ở tầng cao làm trọng tâm của kệ tăng lên, khiến bộ khung dễ rung hoặc lật khi bị tác động ngang.
Cách bố trí an toàn hơn là:
- Hàng nặng đặt ở tầng dưới.
- Hàng nhẹ đặt ở tầng trên.
- Phân bố tải đều giữa các chân.
- Không để hàng nhô ra ngoài quá nhiều.
- Cố định kệ cao vào tường.
- Không lấy hàng bằng cách kéo mạnh khung.
Kệ cao và hẹp cần được chống lật bằng chân đế, bản mã hoặc liên kết tường phù hợp.
Lỗi 20: Không cố định khung cao hoặc khung ngoài trời
Khung cao, vách ngăn, khung biển hoặc giàn cây ngoài trời có thể chịu lực gió và lực đẩy ngang.
Nếu chỉ đặt tự do trên nền, khung có nguy cơ:
- Xê dịch.
- Nghiêng.
- Đổ.
- Làm lỏng các khớp.
- Gây hư hỏng vật dụng xung quanh.
Có thể gia cố bằng:
- Chân đế bắt nền.
- Bu lông neo.
- Liên kết tường.
- Thanh chống chéo.
- Chân rộng hơn.
- Đối trọng được thiết kế phù hợp.
Khung biển ngoài trời cần đặc biệt chú ý diện tích cản gió, không nên chỉ đánh giá dựa trên trọng lượng của bộ khung.
Lỗi 21: Đặt chân khung trên nền không bằng phẳng
Nền nghiêng hoặc cập kênh khiến tải trọng không được phân bố đều lên các chân.
Biểu hiện thường thấy:
- Một chân bị hở.
- Khung rung khi chạm nhẹ.
- Mặt kệ bị nghiêng.
- Các khớp chịu lực lệch.
- Bu lông nhanh lỏng.
- Thanh đứng bị nghiêng.
Có thể sử dụng:
- Chân tăng chỉnh.
- Đệm cao su.
- Chân nhựa.
- Tấm kê chịu lực.
- Bản đế.
- Bánh xe có khóa.
Không nên kê tạm bằng vật liệu dễ trượt hoặc mục khi gặp nước.
Lỗi 22: Gắn bánh xe nhưng không gia cường khung
Khi gắn bánh xe, bộ khung phải chịu thêm rung và lực ngang trong quá trình di chuyển.
Nếu không gia cường, có thể xảy ra:
- Khớp chân bị lỏng.
- Kệ bị xoắn khi đẩy.
- Bánh xe không chịu tải đều.
- Thanh ngang phía dưới bị biến dạng.
- Khung nghiêng khi chuyển hướng.
Khung có bánh xe nên:
- Dùng bánh đúng tải trọng.
- Có ít nhất một số bánh khóa được.
- Gia cường phần đáy.
- Bổ sung giằng.
- Kiểm tra bu lông thường xuyên.
- Không đẩy bằng thanh yếu hoặc tầng trên.
- Không di chuyển khi hàng hóa không được cố định.
Lỗi 23: Không cố định mặt kệ hoặc mặt bàn
Mặt gỗ, tấm nhựa hoặc tấm kim loại chỉ đặt lên khung có thể bị trượt khi sử dụng.
Mặt kệ cần được liên kết bằng:
- Vít.
- Kẹp giữ.
- Bản mã.
- Ke phù hợp.
- Thanh chặn.
- Phụ kiện chuyên dụng.
Trước khi bắt vít, cần kiểm tra vị trí khoan để không làm suy yếu thanh ống hoặc gây vướng bu lông của khớp nối.
Mặt kệ cũng cần đủ độ dày và có số lượng thanh đỡ phù hợp để hạn chế võng.
Lỗi 24: Để nước lọt vào bên trong thanh ống
Với khung ngoài trời, nước có thể đi vào qua:
- Đầu ống không bịt.
- Khe giữa ống và khớp.
- Lỗ khoan.
- Vị trí lớp sơn bị bong.
- Lỗ bu lông.
- Thanh đặt hướng lên trời.
Nước đọng bên trong có thể làm:
- Sắt gỉ từ phía trong.
- Xuất hiện nước màu nâu.
- Thành ống mỏng dần.
- Khớp và bu lông bị ăn mòn.
- Khung giảm độ chắc chắn.
Nên sử dụng nút bịt, bố trí thoát nước và kiểm tra đầu cắt trước khi lắp ngoài trời.
Lỗi 25: Không xử lý chống gỉ tại đầu cắt
Ống sắt sơn hoặc thép mạ mất lớp bảo vệ tại vị trí vừa cắt.
Nếu đưa đầu cắt chưa xử lý vào khớp, nước và hơi ẩm có thể làm gỉ từ bên trong. Vết gỉ thường khó phát hiện sớm vì nằm trong thân khớp.
Trước khi lắp nên:
- Làm sạch mạt kim loại.
- Loại bỏ dầu mỡ.
- Phủ lớp bảo vệ phù hợp.
- Chờ bề mặt khô.
- Sau đó mới đưa ống vào khớp.
Không để lớp phủ quá dày làm thay đổi kích thước đầu ống.
Lỗi 26: Để mạt sắt bám trên bề mặt inox
Trong quá trình cắt và mài, mạt thép carbon có thể bắn lên khớp hoặc ống inox.
Khi gặp nước, các hạt này bị gỉ và tạo chấm nâu trên bề mặt. Người dùng dễ nhầm rằng inox kém chất lượng.
Sau khi thi công cần:
- Lau sạch bụi và mạt kim loại.
- Không dùng bàn chải thép carbon chà inox.
- Vệ sinh dụng cụ trước khi dùng cho inox.
- Rửa và lau khô bề mặt nếu cần.
- Không đặt inox ngay dưới khu vực đang mài sắt.
Lỗi 27: Không kiểm tra vật liệu bu lông khi dùng ngoài trời
Khớp có thân inox nhưng bu lông bằng thép thông thường có thể gỉ nhanh hơn thân khớp.
Nước gỉ từ bu lông có thể chảy xuống tạo vệt nâu trên toàn bộ kết cấu.
Khi dùng ngoài trời, cần kiểm tra:
- Vật liệu thân khớp.
- Vật liệu bu lông.
- Lớp mạ bảo vệ.
- Vật liệu thanh ống.
- Điều kiện tiếp xúc nước.
- Môi trường có gần biển không.
Không nên thay bu lông chỉ dựa vào hình thức bên ngoài mà phải đúng cả kích thước và bước ren.
Lỗi 28: Không lắp thử trước khi thi công hàng loạt
Đặt số lượng lớn rồi mới phát hiện khớp không vừa có thể làm chậm toàn bộ công việc.
Nên lắp thử để kiểm tra:
- Độ vừa giữa khớp và thanh ống.
- Chiều sâu lắp.
- Khả năng siết bu lông.
- Độ vuông của góc.
- Tình trạng trầy xước.
- Kích thước phủ bì sau khi lắp.
- Khả năng tháo lại.
- Độ chắc chắn sau khi siết.
Đối với khung có nhiều loại khớp, nên thử mỗi loại ít nhất một vị trí.
Lỗi 29: Cắt toàn bộ thanh ống trước khi kiểm tra kích thước phủ bì
Một phần thanh ống được đưa vào bên trong khớp. Thân khớp cũng có kích thước riêng nên chiều dài thanh cắt không phải lúc nào cũng bằng kích thước tổng thể của khung.
Nếu cắt toàn bộ vật tư theo bản vẽ mà chưa lắp thử, bộ khung có thể:
- Dài hơn dự kiến.
- Ngắn hơn dự kiến.
- Không vừa không gian lắp.
- Sai khoảng cách tầng.
- Không lắp được mặt kệ đã chuẩn bị.
Nên lắp thử một cạnh hoặc một khoang hoàn chỉnh, đo lại kích thước rồi mới cắt đồng loạt.
Lỗi 30: Không kiểm tra lại sau thời gian đầu sử dụng
Sau khi bắt đầu chịu tải, các thanh ống và khớp có thể dịch chuyển rất nhỏ. Bu lông cũng có thể cần được siết kiểm tra lại.
Nên kiểm tra:
- Độ chặt của bu lông.
- Độ thẳng của các chân.
- Tình trạng thanh ngang.
- Khả năng rung của khung.
- Vết nứt trên thân khớp.
- Dấu hiệu móp ống.
- Chân đế và bánh xe.
- Thanh giằng.
- Vết gỉ hoặc nước đọng.
Khung thường xuyên di chuyển, đặt ngoài trời hoặc gần thiết bị rung cần được kiểm tra thường xuyên hơn.
Bảng tổng hợp lỗi, hậu quả và cách xử lý
| Lỗi thường gặp | Hậu quả | Cách xử lý |
|---|---|---|
| Chọn khớp quá rộng | Khung rung, ống bị lệch | Đo kích thước ngoài và thay đúng khớp |
| Chọn khớp quá chật | Khó lắp, trầy hoặc nứt khớp | Kiểm tra dung sai và lớp phủ |
| Cắt đầu ống nghiêng | Khung lệch, góc không vuông | Cắt lại và kiểm tra bằng thước |
| Không làm sạch ba via | Khó lắp, xước bề mặt | Mài nhẹ và làm sạch đầu ống |
| Đưa ống chưa đủ sâu | Dễ tuột và xoay | Lắp lại đúng chiều sâu |
| Siết quá mạnh | Móp ống, hỏng ren | Dừng khi liên kết đã chắc |
| Siết quá lỏng | Khung rung và trượt | Siết đều và kiểm tra lại |
| Thiếu thanh giằng | Khung nghiêng theo phương ngang | Bổ sung giằng ngang hoặc chéo |
| Thanh ngang quá dài | Võng giữa nhịp | Thêm chân giữa hoặc thanh đỡ |
| Nền không bằng phẳng | Kệ cập kênh | Dùng chân tăng chỉnh |
| Không xử lý đầu cắt | Gỉ từ bên trong | Phủ lớp chống gỉ phù hợp |
| Không kiểm tra định kỳ | Bu lông lỏng, khung xuống cấp | Lập lịch kiểm tra và bảo trì |
Quy trình lắp đặt hạn chế sai sót
Bước 1: Chuẩn bị bản vẽ
Cần xác định:
- Chiều dài khung.
- Chiều rộng.
- Chiều cao.
- Số lượng tầng.
- Số lượng khoang.
- Vị trí chân.
- Vị trí thanh giằng.
- Loại khớp tại từng điểm.
- Tải trọng dự kiến.
Bản vẽ không cần quá phức tạp nhưng phải thể hiện được hướng của từng thanh.
Bước 2: Kiểm tra thanh ống
Đo:
- Đường kính ngoài đối với ống tròn.
- Kích thước cạnh ngoài đối với hộp vuông.
- Độ dày thành ống.
- Độ bo góc.
- Lớp sơn hoặc lớp mạ.
- Tình trạng móp và cong.
Bước 3: Chọn đúng khớp
Khớp cần phù hợp về:
- Hình dạng.
- Kích thước.
- Số hướng.
- Góc liên kết.
- Vật liệu.
- Môi trường sử dụng.
- Kiểu bu lông.
Bước 4: Lắp thử
Lắp thử một góc hoặc một khoang để kiểm tra kích thước thực tế.
Bước 5: Cắt và xử lý đầu ống
Đầu ống phải thẳng, sạch và không còn cạnh sắc.
Bước 6: Lắp khung sơ bộ
Đưa các thanh vào khớp nhưng chưa siết chặt hoàn toàn.
Bước 7: Căn chỉnh
Kiểm tra góc, đường chéo, chiều cao và khoảng cách giữa các tầng.
Bước 8: Siết bu lông lần lượt
Siết đều từng vị trí, tránh dùng lực quá lớn.
Bước 9: Lắp thanh giằng và chân đế
Gia cường bộ khung trước khi đặt mặt kệ hoặc hàng hóa.
Bước 10: Thử tải từng bước
Tăng tải dần và theo dõi độ võng, rung hoặc dịch chuyển của khung.
Cách nhận biết bộ khung đang lắp sai
Các dấu hiệu thường gặp gồm:
- Thanh ống có thể xoay bằng tay.
- Khung phát ra tiếng khi rung.
- Chân không tiếp xúc đều với nền.
- Hai đường chéo khác nhau rõ rệt.
- Mặt kệ không lắp vừa.
- Bu lông phải siết sâu bất thường.
- Ống bị móp tại điểm siết.
- Khớp xuất hiện vết nứt.
- Thanh ngang võng khi tải nhẹ.
- Khung nghiêng sang một bên.
- Bu lông nhanh bị lỏng.
- Nước hoặc vết gỉ xuất hiện quanh khe nối.
Khi phát hiện các dấu hiệu này, nên dỡ tải và kiểm tra trước khi tiếp tục sử dụng.
Khi nào cần tháo ra lắp lại?
Nên tháo và lắp lại nếu:
- Chọn sai kích thước khớp.
- Thanh ống không vào đủ sâu.
- Góc khung bị lệch.
- Bu lông làm móp ống nghiêm trọng.
- Khớp bị nứt.
- Phần ren bị hỏng.
- Kệ nghiêng hoặc cập kênh.
- Thiếu chân giữa.
- Vị trí nối thẳng nằm đúng điểm chịu tải lớn.
- Khung rung dù đã siết lại.
Không nên tiếp tục chất tải để thử khi liên kết đã có dấu hiệu không ổn định.
Khi nào phải thay mới khớp nối?
Khớp nên được thay nếu xuất hiện:
- Vết nứt trên thân.
- Biến dạng rõ rệt.
- Ren bị trờn.
- Bu lông không thể giữ chặt.
- Ăn mòn sâu.
- Bong lớp bảo vệ diện rộng.
- Lỗ bu lông bị lệch.
- Đầu nối không còn giữ đúng hình dạng.
- Khớp đã chịu va đập mạnh.
- Thanh ống thường xuyên tuột khỏi vị trí.
Không nên hàn, đóng đinh hoặc khoan thêm tùy ý vào khớp để tiếp tục sử dụng nếu cấu tạo đã bị hư hỏng.
Những thông tin cần cung cấp khi đặt mua
Để hạn chế chọn sai sản phẩm, người mua nên cung cấp:
- Sử dụng ống tròn hay hộp vuông.
- Kích thước ngoài của thanh ống.
- Độ dày thành ống.
- Vật liệu sắt, thép mạ kẽm hay inox.
- Kích thước dài, rộng và cao của khung.
- Số lượng tầng hoặc khoang.
- Tải trọng dự kiến.
- Loại liên kết tại từng vị trí.
- Khung đặt trong nhà hay ngoài trời.
- Khung cố định hay cần di chuyển.
- Có sử dụng bánh xe hay không.
- Có cần chân đế hoặc liên kết tường không.
- Yêu cầu về vật liệu bu lông.
- Hình ảnh hoặc bản vẽ tham khảo.
Thông tin càng đầy đủ thì khả năng lựa chọn sai khớp và thiếu phụ kiện càng thấp.
Lưu ý khi bảo trì sau lắp đặt
Trong quá trình sử dụng cần kiểm tra định kỳ:
- Bu lông có bị lỏng không.
- Thanh ống có bị móp không.
- Khớp có nứt hoặc biến dạng không.
- Thanh ngang có bị võng không.
- Chân khung có còn cân bằng không.
- Thanh giằng có chắc không.
- Chân đế và liên kết tường có bị lỏng không.
- Bánh xe có hoạt động và khóa tốt không.
- Bề mặt có xuất hiện gỉ không.
- Nước có đọng trong thanh ống không.
Nếu bộ khung thường xuyên di chuyển hoặc thay đổi tải trọng, khoảng thời gian kiểm tra nên được rút ngắn.
Kết luận
Những lỗi thường gặp khi lắp khớp nối khung sắt inox chủ yếu xuất phát từ việc chọn sai kích thước, cắt đầu ống không thẳng, siết bu lông không đúng, thiếu thanh giằng và không tính đến tải trọng thực tế.
Để bộ khung chắc chắn, người dùng cần đo chính xác kích thước ngoài của thanh ống, lắp thử trước khi thi công hàng loạt, căn chỉnh toàn bộ kết cấu rồi mới siết chặt. Với khung dài, cao hoặc nhiều tầng, cần bổ sung chân giữa, thanh đỡ, giằng chéo và điểm cố định phù hợp.
Không nên cố khắc phục khung rung bằng cách siết bu lông quá mạnh. Nếu nguyên nhân đến từ sai kích thước, thanh ống quá mỏng hoặc thiếu điểm đỡ, cần sửa lại kết cấu thay vì chỉ tăng lực siết.
Trường hợp lắp bàn, kệ hoặc giá đỡ bằng sắt hộp và inox hộp, người mua có thể tham khảo thêm khớp nối hộp vuông để lựa chọn đúng loại 20×20, 25×25, 30×30 hoặc 40×40mm.
