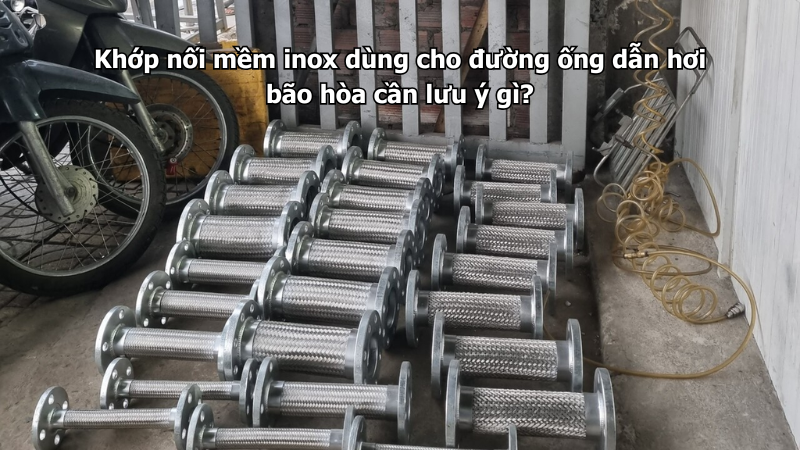

Đường ống hơi bão hòa thường làm việc ở nhiệt độ và áp suất cao, đồng thời có thể xuất hiện nước ngưng, rung động và hiện tượng búa nước. Vì vậy, khớp nối mềm inox dùng trong hệ thống này phải được lựa chọn theo đúng thông số vận hành. Nếu chỉ chọn theo kích thước đường ống, sản phẩm có thể nhanh biến dạng, rò rỉ hoặc hư hỏng tại mối hàn.
Hơi bão hòa có đặc điểm gì?
Hơi bão hòa là trạng thái hơi nước tồn tại tại nhiệt độ sôi tương ứng với một mức áp suất xác định. Khi áp suất thay đổi, nhiệt độ bão hòa cũng thay đổi theo.
Điều này có nghĩa là không thể đánh giá khớp nối chỉ bằng áp suất hoặc nhiệt độ riêng lẻ. Sản phẩm phải đáp ứng được đồng thời cả hai thông số tại điều kiện vận hành thực tế.
Đường ống hơi bão hòa còn có một số đặc điểm cần chú ý:
- Nhiệt độ đường ống thay đổi khi khởi động và dừng hệ thống.
- Đường ống có hiện tượng co giãn do nhiệt.
- Hơi có thể ngưng tụ thành nước.
- Nước ngưng tập trung tại vị trí thấp.
- Dòng hơi có thể tạo rung và tiếng ồn.
- Nguy cơ búa nước xuất hiện khi thoát nước ngưng không tốt.
- Áp suất có thể thay đổi theo tải sử dụng hơi.
Đây là môi trường làm việc khắt khe hơn nhiều so với đường nước hoặc khí nén thông thường.
Khớp nối mềm inox có dùng được cho hơi bão hòa không?
Khớp nối mềm inox có thể sử dụng trong đường ống dẫn hơi bão hòa nếu sản phẩm được thiết kế phù hợp với nhiệt độ, áp suất và điều kiện chuyển động của hệ thống.
Trong đường hơi, sản phẩm có thể hỗ trợ:
- Giảm rung truyền từ thiết bị sang đường ống.
- Tạo kết nối linh hoạt tại vị trí máy móc.
- Hỗ trợ sai lệch nhỏ giữa hai đầu nối.
- Giảm ứng suất tại mặt bích và mối hàn.
- Thuận tiện khi tháo lắp, bảo trì thiết bị.
- Hấp thụ một phần dịch chuyển trong giới hạn thiết kế.
Tuy nhiên, khớp nối mềm inox không mặc nhiên thay thế được khớp giãn nở. Với đường hơi dài và có mức co giãn nhiệt lớn, cần tính toán riêng thiết bị bù giãn nở, điểm neo và giá dẫn hướng.
Phải kiểm tra đồng thời áp suất và nhiệt độ
Đây là yêu cầu quan trọng nhất khi lựa chọn khớp nối cho hơi bão hòa. Khả năng chịu áp của sản phẩm có thể giảm khi nhiệt độ tăng cao.
Trước khi đặt hàng cần cung cấp:
- Áp suất vận hành bình thường.
- Áp suất lớn nhất của hệ thống.
- Nhiệt độ hơi tương ứng.
- Áp suất khi khởi động hoặc thay đổi tải.
- Thời gian làm việc liên tục.
- Tần suất khởi động và dừng hệ thống.
- Áp suất thử nghiệm nếu có.
Không nên lấy áp suất thử làm áp suất vận hành liên tục. Cũng không nên lựa chọn theo ký hiệu PN10, PN16 hoặc PN25 mà chưa kiểm tra giới hạn chịu áp tại nhiệt độ thực tế.
Nếu áp suất được hiển thị trên đồng hồ là áp suất tương đối, cần nói rõ với đơn vị tư vấn để tránh nhầm với áp suất tuyệt đối khi đối chiếu thông số hơi bão hòa.
Lựa chọn vật liệu khớp nối
Khớp nối mềm thường gồm ống sóng, lớp lưới bện, đầu nối hoặc mặt bích và các mối hàn. Tất cả bộ phận này đều phải phù hợp với hơi nóng.
Phần ống mềm
Ống mềm có thể được chế tạo từ inox 304, inox 316 hoặc 316L. Vật liệu cần có khả năng chịu nhiệt, chống oxy hóa và phù hợp với chất lượng nước của hệ thống.
Lớp lưới bện
Lưới bện inox giúp hạn chế thân ống giãn dài dưới áp suất và tăng khả năng chịu lực. Lưới phải được đan đều, không bung, đứt hoặc dồn sợi.
Trong môi trường áp suất cao hoặc rung mạnh, cần sử dụng kết cấu lưới bện được nhà sản xuất tính toán phù hợp. Không nên tự đánh giá khả năng chịu áp chỉ bằng số lớp lưới.
Đầu nối và mặt bích
Đầu nối phải đồng bộ với vật liệu, kích thước và cấp áp suất của đường ống. Mối hàn giữa phần ống mềm và đầu nối cần đều, không có vết nứt hoặc dấu hiệu cháy thủng.
Chọn đúng kiểu kết nối
Khớp nối mềm inox dùng cho hơi bão hòa có thể sử dụng đầu ren, mặt bích hoặc đầu hàn tùy kích thước và điều kiện vận hành.
Kiểu nối ren
Nối ren thường dùng cho đường ống nhỏ. Khi lựa chọn cần kiểm tra tiêu chuẩn ren, vật liệu làm kín và khả năng chịu nhiệt.
Quá trình siết phải giữ cố định đầu nối, không để lực xoắn truyền vào thân ống mềm.
Kiểu mặt bích
Mặt bích phù hợp với đường ống kích thước lớn, áp suất cao hoặc vị trí cần tháo lắp thường xuyên. Cần kiểm tra:
- Kích thước danh nghĩa DN.
- Tiêu chuẩn JIS, BS, DIN hoặc ANSI.
- Cấp áp suất PN hoặc Class.
- Số lượng và đường kính lỗ bulông.
- Kiểu bề mặt làm kín.
- Vật liệu gioăng.
- Khả năng chịu nhiệt của bulông.
Không nên ghép hai mặt bích khác tiêu chuẩn hoặc dùng bulông để kéo hai đầu ống lệch về đúng vị trí.
Gioăng làm kín phải chịu được hơi nóng
Gioăng là bộ phận dễ bị bỏ qua khi lựa chọn khớp nối mặt bích. Một khớp nối chịu được hơi nóng nhưng sử dụng gioăng không phù hợp vẫn có thể rò rỉ.
Gioăng cần đáp ứng:
- Nhiệt độ của hơi bão hòa.
- Áp suất vận hành.
- Cấu tạo bề mặt mặt bích.
- Tần suất đóng mở hệ thống.
- Điều kiện rung động tại vị trí lắp.
Không nên sử dụng gioăng cao su thông thường khi chưa kiểm tra giới hạn nhiệt độ. Sau lần gia nhiệt đầu tiên, cần kiểm tra lại độ kín theo đúng hướng dẫn kỹ thuật, nhưng không tự ý siết bulông khi hệ thống còn áp suất và nhiệt độ cao.
Chú ý nước ngưng và hiện tượng búa nước
Khi hơi mất nhiệt, một phần hơi sẽ chuyển thành nước ngưng. Nếu nước ngưng không được thoát tốt, dòng hơi tốc độ cao có thể đẩy khối nước va đập mạnh vào van, co, mặt bích và khớp nối.
Búa nước có thể gây ra:
- Rung giật đường ống.
- Tiếng va đập lớn.
- Biến dạng ống sóng.
- Bung hoặc đứt lớp lưới bện.
- Nứt mối hàn.
- Hỏng gioăng mặt bích.
- Rò rỉ hơi nóng.
- Tác động mạnh lên giá đỡ và thiết bị.
Khớp nối mềm không phải thiết bị xử lý búa nước. Hệ thống phải có độ dốc phù hợp, bẫy hơi, điểm thu nước ngưng và quy trình khởi động đúng.
Không dùng tùy ý để bù giãn nở nhiệt
Đường ống hơi sẽ nở dài khi nóng lên và co lại khi nguội. Mức dịch chuyển phụ thuộc vào vật liệu, chiều dài tuyến ống và mức thay đổi nhiệt độ.
Khớp nối mềm dạng ống bện chủ yếu được dùng để giảm rung và tạo kết nối linh hoạt. Sản phẩm không nên bị kéo giãn hoặc nén liên tục theo chiều dọc trục nếu không có thông số cho phép.
Khi tuyến ống có độ giãn nở lớn cần tính toán:
- Chiều dài đường ống.
- Mức tăng nhiệt độ.
- Hướng dịch chuyển.
- Vị trí điểm neo.
- Vị trí giá dẫn hướng.
- Biên độ co và giãn.
- Loại khớp giãn nở phù hợp.
Việc dùng sai khớp nối mềm để bù giãn nở có thể làm thân ống bị kéo căng, mỏi kim loại và rò rỉ sớm.
Lựa chọn chiều dài và vị trí lắp đặt
Chiều dài khớp nối cần đủ để hấp thụ rung hoặc chuyển động theo thiết kế. Sản phẩm quá ngắn dễ bị kéo căng, còn loại quá dài có thể bị võng và tích tụ nước ngưng.
Vị trí lắp cần bảo đảm:
- Có đủ không gian kiểm tra và bảo trì.
- Không nằm tại điểm dễ đọng nước ngưng.
- Không tiếp xúc trực tiếp với nguồn nhiệt bên ngoài.
- Không bị vật sắc hoặc thiết bị khác cọ xát.
- Có giá đỡ đường ống phù hợp.
- Không chịu trọng lượng của van và đường ống.
- Không bị uốn nhỏ hơn bán kính cho phép.
- Không bị xoắn trong quá trình lắp đặt.
Nếu lắp nằm ngang, cần đặc biệt chú ý hiện tượng võng và đọng nước trong thân khớp.
Những sai lầm thường gặp
Một số sai lầm có thể làm giảm nhanh tuổi thọ sản phẩm gồm:
- Chọn khớp nối chỉ theo DN.
- Không cung cấp nhiệt độ hơi.
- Dùng áp suất thử làm áp suất vận hành.
- Sử dụng gioăng không chịu nhiệt.
- Kéo căng khớp nối để bù thiếu chiều dài.
- Dùng khớp nối mềm thay khớp giãn nở.
- Lắp tại vị trí dễ tích tụ nước ngưng.
- Không bố trí bẫy hơi đúng cách.
- Siết mặt bích khi hai đầu không song song.
- Để khớp nối chịu trọng lượng đường ống.
- Không kiểm tra sau các lần khởi động và dừng hệ thống.
- Tiếp tục sử dụng khi lưới bện đã bung hoặc biến dạng.
Kiểm tra và bảo trì trong quá trình sử dụng
Đường hơi bão hòa có mức độ rủi ro cao nên khớp nối cần được kiểm tra định kỳ, không chờ đến khi rò rỉ mới xử lý.
Các vị trí cần quan sát gồm:
- Mối hàn giữa ống mềm và đầu nối.
- Tình trạng lớp lưới bện.
- Hình dạng các nếp sóng.
- Mặt bích, bulông và gioăng.
- Dấu hiệu ăn mòn hoặc đổi màu bất thường.
- Vết ẩm hoặc dấu hiệu rò hơi.
- Độ võng và trạng thái kéo căng.
- Mức rung khi hệ thống vận hành.
Nếu phát hiện rò rỉ, đứt lưới, nứt mối hàn hoặc biến dạng thân ống, cần dừng hệ thống theo quy trình an toàn và thay sản phẩm. Không nên hàn vá phần ống mềm đang chịu hơi nóng.
Gợi ý lựa chọn sản phẩm phù hợp
Đối với đường hơi có kích thước nhỏ, kiểu nối ren có thể được sử dụng nếu đáp ứng đầy đủ áp suất, nhiệt độ và tiêu chuẩn ren. Với đường ống lớn, yêu cầu liên kết chắc chắn và thuận tiện kiểm tra, khớp nối mềm inox mặt bích thường là lựa chọn phù hợp hơn.
Trước khi đặt hàng cần cung cấp DN, chiều dài, vật liệu, áp suất, nhiệt độ, kiểu kết nối, tiêu chuẩn mặt bích và vị trí lắp đặt. Với hệ thống có rung, giãn nở hoặc búa nước, nên mô tả rõ hiện tượng để lựa chọn đúng giải pháp.
Kết luận
Khớp nối mềm inox có thể sử dụng cho đường ống dẫn hơi bão hòa nhưng phải được lựa chọn theo đồng thời áp suất và nhiệt độ. Ngoài vật liệu thân ống, cần kiểm tra lớp lưới bện, mối hàn, mặt bích, gioăng và chiều dài sản phẩm.
Đặc biệt, khớp nối mềm không thể thay thế cho việc xử lý nước ngưng, búa nước hoặc giãn nở nhiệt của toàn tuyến ống. Lựa chọn đúng sản phẩm, lắp đặt đúng vị trí và kiểm tra định kỳ sẽ giúp hạn chế rò rỉ, nâng cao độ ổn định và an toàn vận hành.
